Все о замене сцепления на уаз патриот от а до я

Регулировка свободного хода

Эта величина определяется как расстояние, на которое перемещается педаль, не встречая сопротивления, и не вызывает включения (отключения) муфты. Свободный ход регулируется после замены механизма или износа дисков. Привод выключения сцепления состоит из рабочего цилиндра и вилки выжимного подшипника. Корпус РЦС расположен на колоколе коробки передач и закреплен двумя болтами. Толкатель и вилка находятся внутри защитного устройства.

Величина свободного хода регулируется изменением длины штока при снятом цилиндре.

Для настройки необходимо выполнить действия:

• демонтировать рабочий цилиндр сцепления и извлечь толкатель;
• ослабить контргайку и открутить (закрутить) шток не более чем на 5 мм;
• толкатель установить на место и собрать РЦС.

По причине того, что регулируемый узел снаружи не виден, при неправильной настройке придется снова проводить демонтаж рабочего цилиндра.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего: — Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре. — Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее. — При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже минимума. — Не переключаются передачи. — Педаль сцепления «провалилась»

При наличии этих признаков следует проверить все составляющие привода сцепления, произвести диагностику и последующий ремонт или замену вышедших из строя деталей.

Проверка правильности внесенных изменений

Для подтверждения корректности результатов выполненных регулировок, необходимо проверить работу узла сцепления на работающем двигателе автомобиля.

Для этого нужно:

1. Завести мотор и машину поставить на ручной тормоз.
2. Выжать сцепление и включить передачу. Рычаг должен легко перемещаться в любое положение, а обороты не должны возрастать.
3. Плавно отпускать педаль до начала уменьшения частоты вращения коленвала. При этом привод должен находиться на расстоянии от пола не менее 1/3 величины свободного хода.
4. Выключить муфту и заглушить двигатель.

После этого в движении проверяется правильность регулировки датчика. Если в момент выключения муфты обороты не возрастают, а при включении машина не дергается, значит, регулировка проведена правильно. В противном случае предстоит выполнить снова все процедуры.

Замена сцепления ч.1

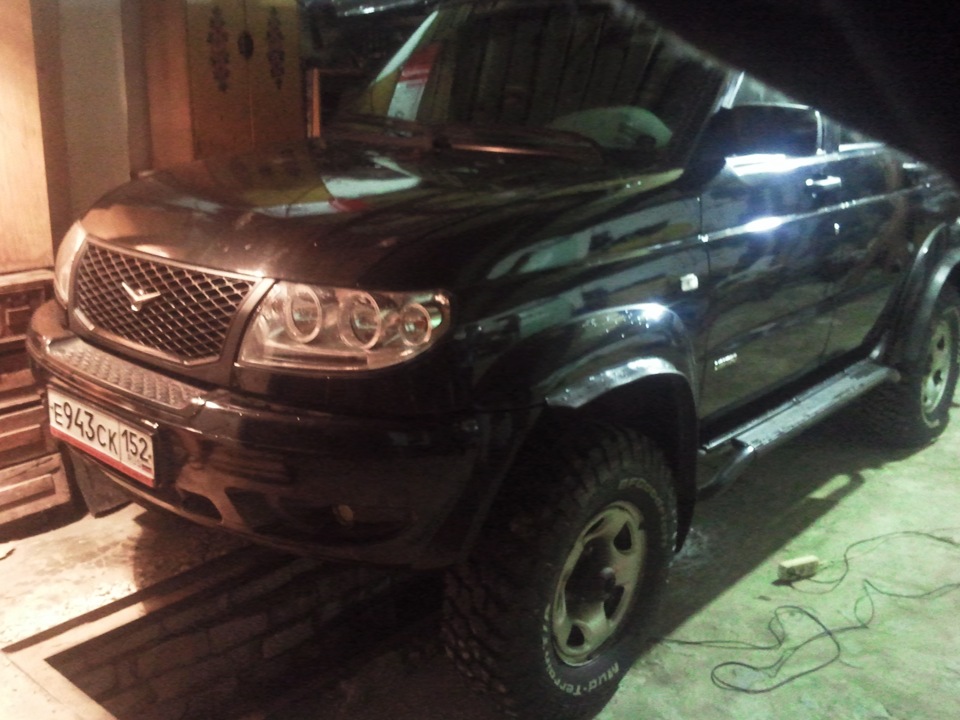

Машина стала дергаться при трогании. Особенно это усугублялось при тырканьях в пробках и при трогании в горку. Почитал про симптомы и понял, что очередная заводская недоработка и болячка дала уже о себе знать. Сцепление, которое сейчас стоит с завода ну никак не подходит на наши машины. Заранее уже были закуплены корзина и диск от газель-бизнес с дизельным движкомДиск 20187005456Корзина 063082001150.Цена вопроса 5-6 рублей, как повезет с продавцом.Потом поузнавал ценник на работы по замене — ценник варьировался от 5,5 до 9ти. Решил попробовать сделать своми силами, пока более менее тепло и время чуть чуть на это появилось.

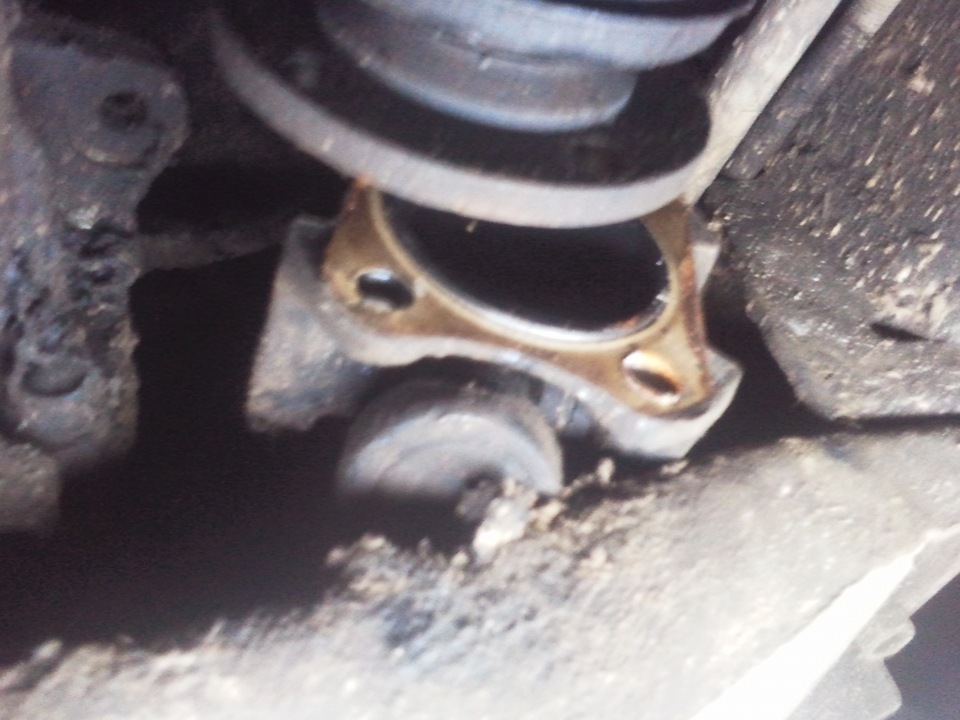

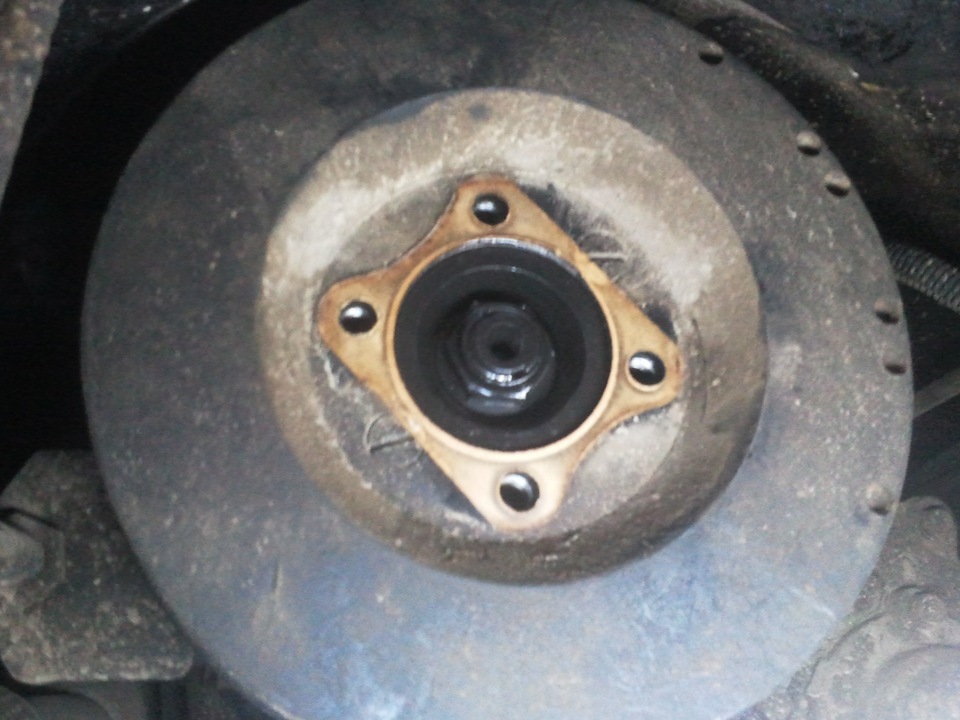

При снятии карданов был удивлен наличию там прокладок. Попытался все сохранить как было

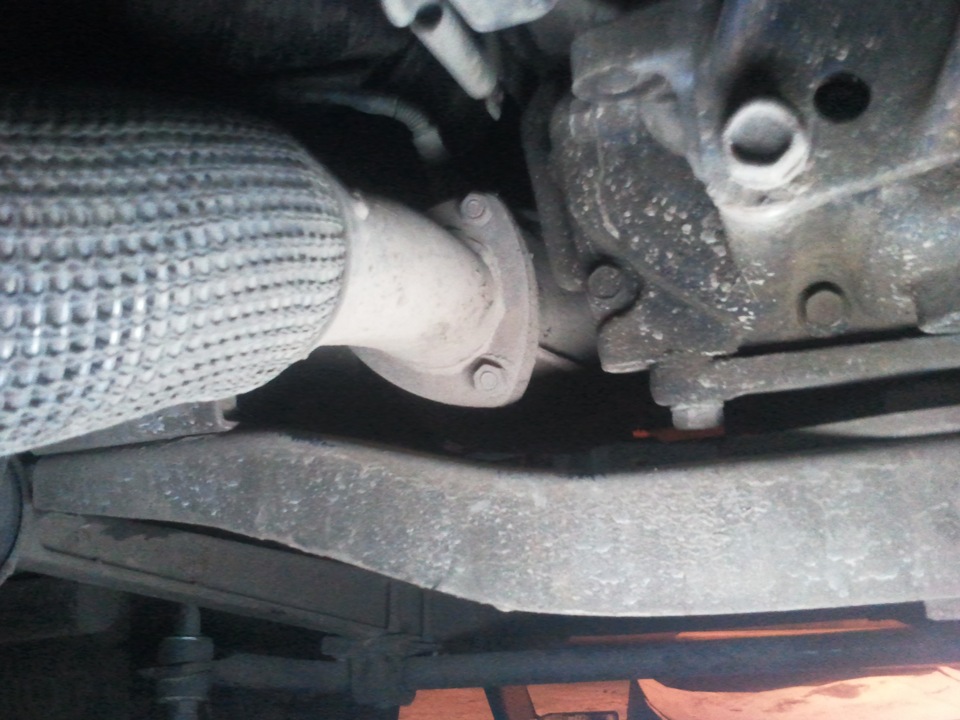

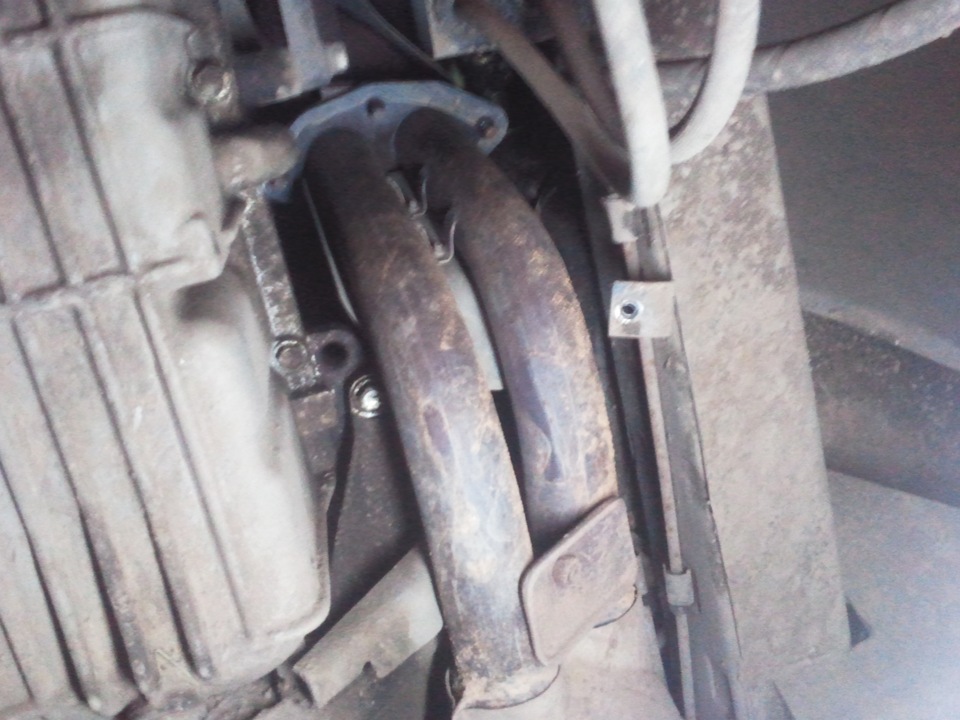

Дальше предстояло снять катализатор, так как он мешал подбираться к левым болтам коробки

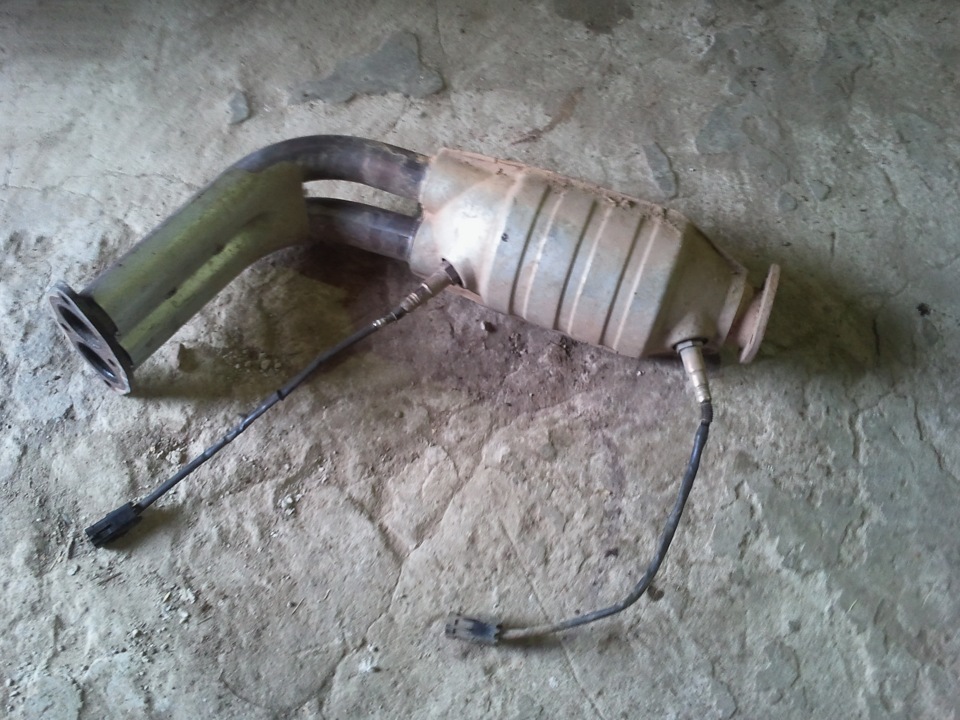

Вот он борец за экологию и причина постоянных ошибок и вспыхивание CE на евро-3

Дальше уже было особо не до фоток, так как работа становилась все грязней и грязней.Снял ручки переключений сверху.Слил масла из всех агрегатов.Отцепил тросик ручника.Отсоединил все разъемы от агрегатов — всего 3 штуки.Откручиваем 4 болта и сдергиваем раздатку.

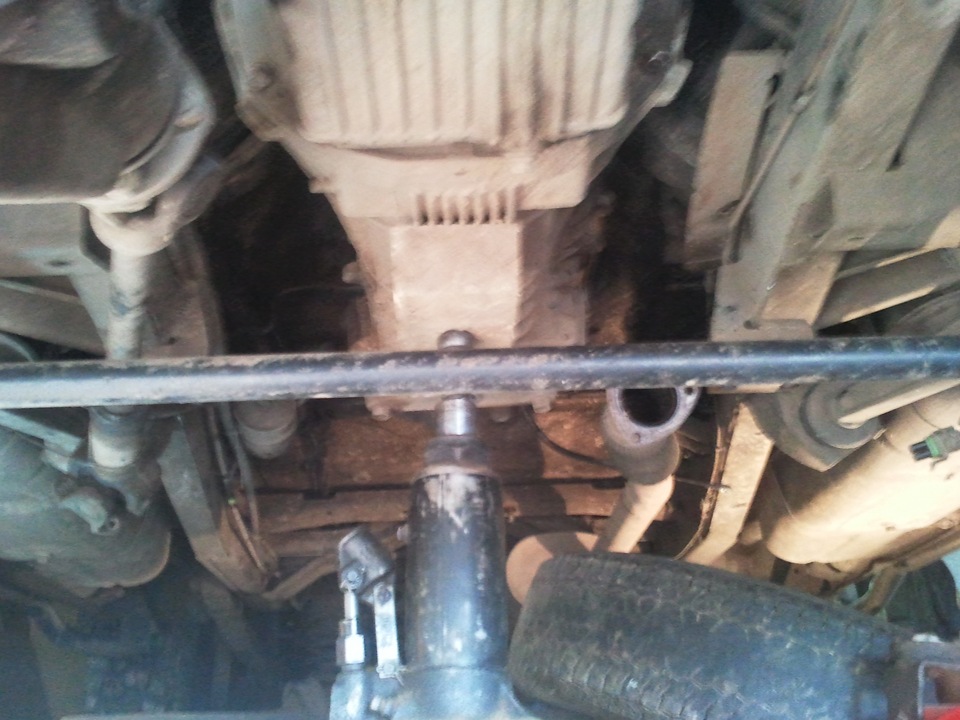

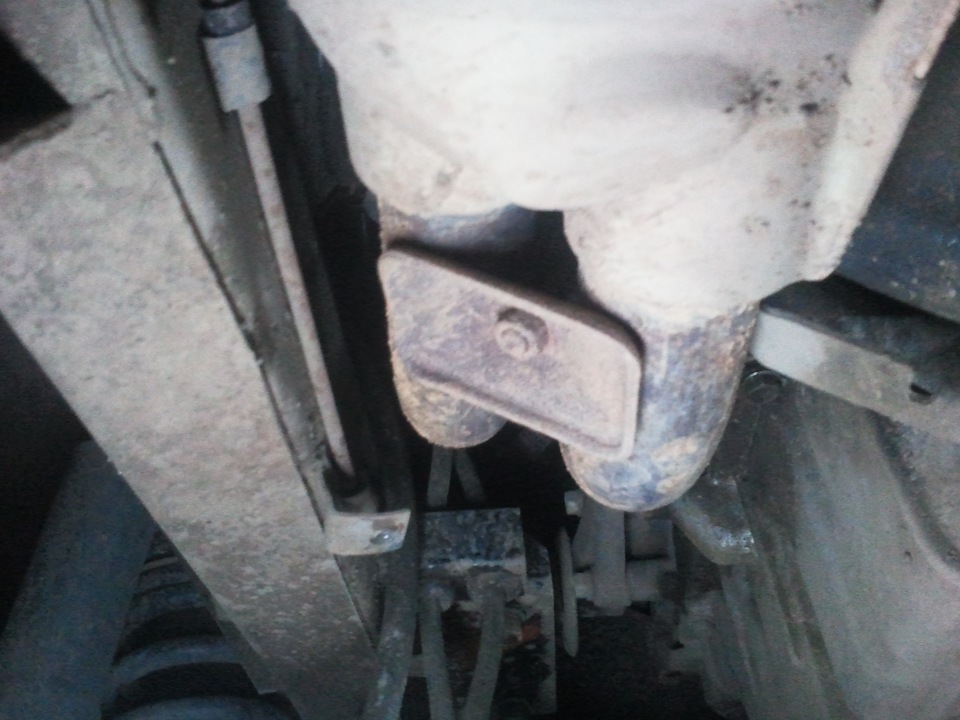

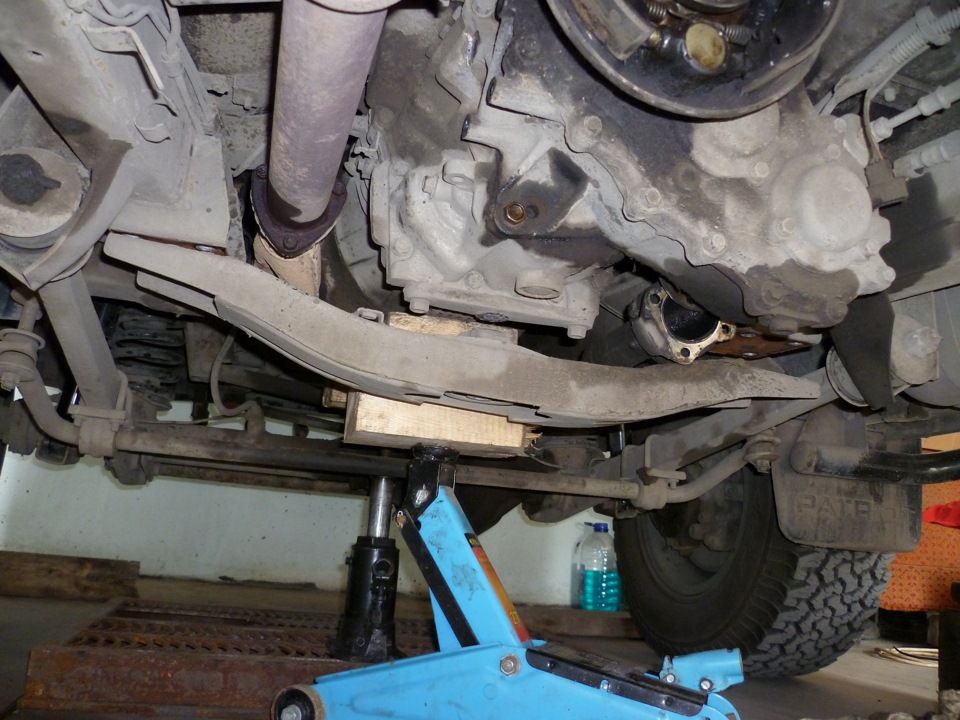

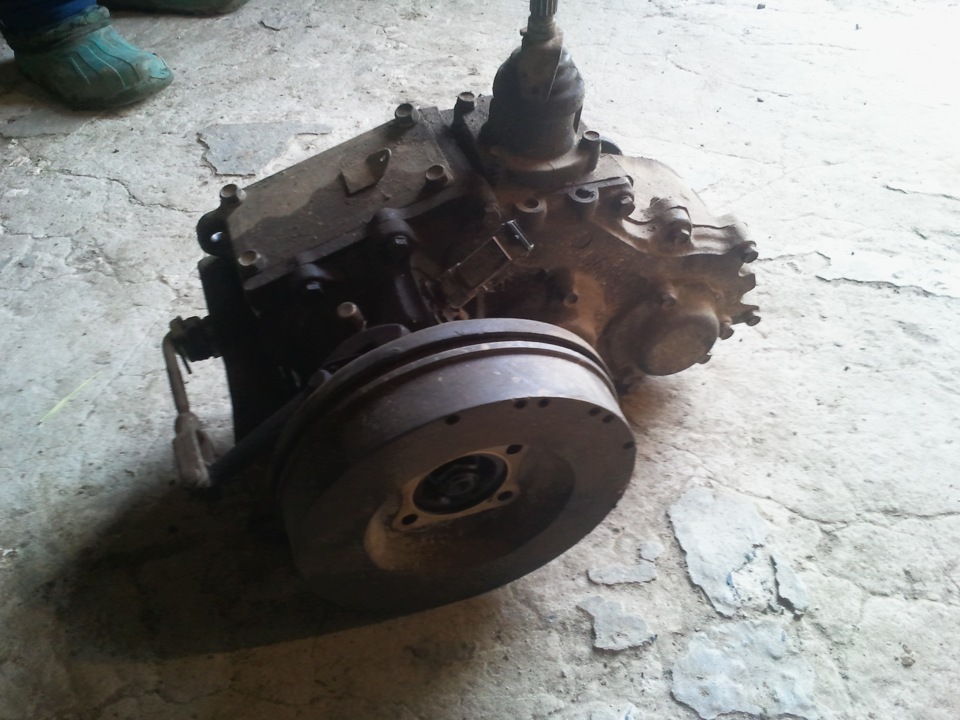

Теперь очередь дошла до коробки. Поддомкратил под двигатель и под коробку. Снял поперечину.

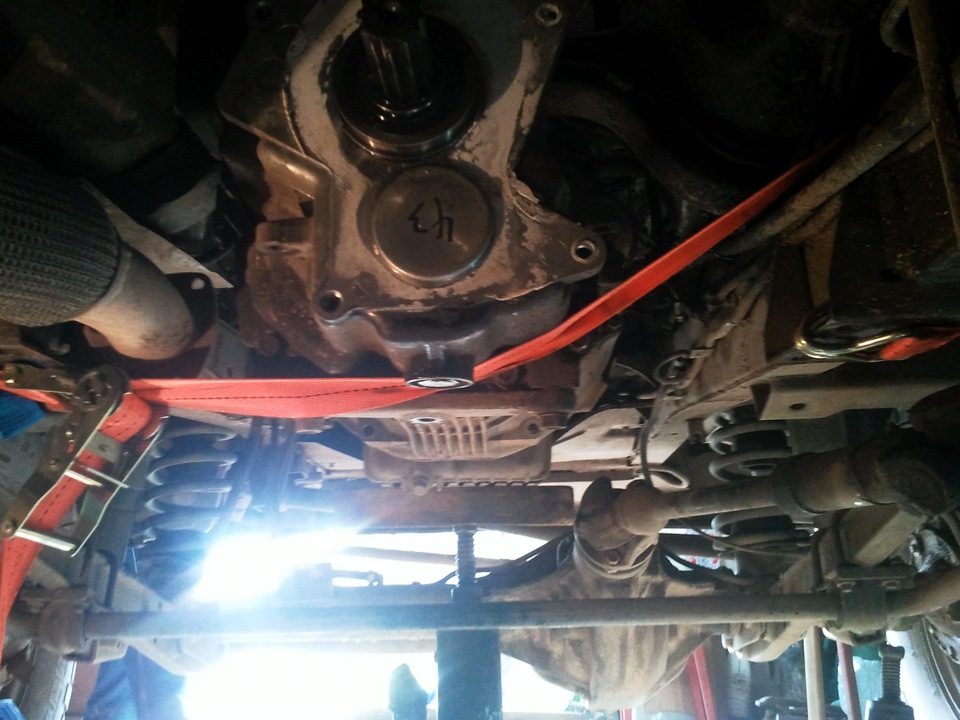

Приготовил страховку в виде грузовой стяжки. Как оказалось не очень удобно с ней орудовать, поэтому использовали потом простые веревки.

Открутил все болты по кругу колокола. Некоторые удобней крутить через 2-3 удлинителя и иногда даже с карданчиком. Подставил покрышку старую 13 радиуса, чтобы скинуть коробку на нее. После всех приготовлений сдернули коробку.

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

• гаечные ключи разных размеров;
• отвертка с длинной насадкой;
• оправка для регулировки ведомого шкива;
• монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.
Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.
После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют

Устанавливают регулирующую оправку. Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.
Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.
Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.
Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости. Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.
С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.
Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.
Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.
Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.
Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Источник

Замена сцепления УАЗ

Производим замену сцепления на всех моделях УАЗ: Хантер, Патриот, Буханка. Если сцепление пробуксовывает, не тяните с заменой, иначе, рано или поздно, машина просто встанет.

Стоимость работ по замене сцепления УАЗ:

• Патриот с двигателем ЗМЗ 409 — 9 500 руб.
• Хантер с двигателем ЗМЗ 409 и КПП Dymos — 11 500 руб.
• Буханка с двигателем ЗМЗ 409 — 11 500 руб.

Стоимость запчастей (комплект сцепления УАЗ *) — 11 500 руб

* диск и корзина сцепления SACHS, выжимной подшипник ТАЯ, опорный подшипник первичного вала KOYO, расходные материалы (прокладка приемной трубы, комплект новых карданных болтов, фиксатор резьбы и т.д.);

Возможные и рекомендуемые дополнительные работы:

• Замена рабочего цилиндра сцепления на цилиндр марки FENOX (производится в случае, если на машине установлен рабочий цилиндр сцепления с нерегулируемым штоком) — 2 300 руб.
• Снятие/установка защиты РК/КПП — 600 руб.
• Замена маховика, если он имеет серьезный износ рабочей поверхности — 4 700 руб.
• Замена заднего сальника коленвала, если обнаружится течь, или запотевание — 1 100 руб.

Почему мы ставим именно SACHS? А потому, что мы тестировали сцепления УАЗ всех производителей, и признали Сакс лучшим. Его ресурс достигает 100 000 км при разумных условиях эксплуатации. Педаль сцепления становится мягкой и очень легкой. Количество брака практически равно нулю. Поэтому, с нашей точки зрения, SACHS — лучший выбор.

Замена сцепления

Производится замена сцепления внедорожников УАЗ Патриот на смотровой яме или эстакаде. При этом выполняются следующие операции:

1. Карданный вал откручивается от редуктора и ручного тормоза, снимается. Откручивается и снимается рабочий цилиндр сцепления.
2. Снимается катализатор, затем начинается разборка КПП: сливается масло, отсоединяется трос ручника, отключаются штекеры, откручиваются болты.
3. Снимается коробка переключения передач.
4. Откручивается и снимается корзина сцепления и диски.
5. Установка нового сцепления происходит в порядке, обратном снятию.

Для замены сцепления могут пригодиться дополнительные инструменты. Для откручивания некоторых креплений понадобятся удлинители. Чтобы снять КПП, которая весит достаточно много, можно воспользоваться домкратом и капроновыми стропами. Поднять КПП на место помогут веревки.

На всех автомобилях УАЗ ( Патриот, «буханка», Хантер и других) требуется своевременная замена сцепления. Тогда они будут работать исправно долгое время.

Альтернативные варианты сцепления для Патриота

Устройство с серийным номером 624318609 от производителя LUK – это штатное сцепление для Патриота старого образца. Достаточно качественная конструкция механизма позволяет гарантировать работоспособность сцепления при пробеге до 70-80 тыс. км. Устройство имеет много положительных отзывов владельцев отечественного внедорожника.

Механизм серии 828009 от производителя VALEO обладает хорошим качеством исполнения, в частности, стоит упомянуть конструкцию демпферного механизма крутящего диска. Правда, нередко встречаются отзывы, в которых отмечается, что данный комплект лучше всего выбирать для передвижения по асфальтовой поверхности. В условиях бездорожья механизм изнашивается гораздо быстрее.

Комплекты от производителей “АДС Эксперт” и “ТРИАЛ” не имеют отличительных особенностей. Это сцепления эконом-класса. Такие устройства больше подойдут для поездок по ровному покрытию в условиях мегаполисов. Они не предназначены для бездорожья.

Сцепления на Патриот от компании Sachs

Более демократичный вариант Sachs

Лучшим выбором для дизельных Патриотов будут устройства фирмы Sachs. На сцепление данного производителя установлена очень мягкая корзина. При этом давление, оказываемое на крутящий диск, который прижимается к маховику, имеет гораздо большее значение. Это позволяет увеличить силу оборотов по сравнению со штатным механизмом. Устройство отталкивания крутящего диска гасит цикличность, повышая работоспособность сцепления. Разумеется, оборудование данного производителя имеет высокую стоимость, но при этом качество и надежность гарантируются.

Если на вашем УАЗ установлен мотор ЗМЗ-409, лучшим решением будет поставить сцепление LUK от производителя Sachs. Механизм имеет высокое качество исполнения, не говоря уже о его долговечности. Патриот, оборудованный таким сцеплением, уверенно чувствует себя как на асфальтовом покрытии, так и на тяжелом бездорожье. Правда, внедорожник потребует небольшой обкатки для разработки нового устройства.

Установив такой механизм, вы сразу почувствуете ряд улучшений. Во-первых, пропадет шум, характерный для штатной раздаточной коробки. Во-вторых, гашение цикличности усилится в 3 раза, что позволит значительно повысить давление на крутящий диск.

Более дешевый вариант сцепления Sachs устанавливается на внедорожники с движком ЗМЗ-406. Это устройство изготавливается в Германии, но не стоит думать, что его используют в немецком автопроме. Отзывы владельцев УАЗ Патриот об этом механизме скорее негативные.

При вскрытии комплекта становится ясно, что от таких технологий уже давно отказались, поскольку прокладки крутящего диска имеют медно-металлические узлы подключения. Кроме того, устройство обладает едким неприятным запахом, характерным для китайских продуктов. На высокое качество здесь нет и намека.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

• гаечные ключи разных размеров;
• отвертка с длинной насадкой;
• оправка для регулировки ведомого шкива;
• монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.

Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.

После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют.

Устанавливают регулирующую оправку

Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.

Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.

Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.

Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости.
Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.

С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.

Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.

Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.

Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.

Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления (ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Регулировка сцепления УАЗ Патриот Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Регулировка педалей

Для корректной работы муфты периодически проводят замеры величины хода педали и при необходимости устанавливают необходимые величины.

Неправильная регулировка может вызвать неполадки, которые проявляются в следующем:

1. Пробуксовка дисков. Неполное прижатие возникает из-за отсутствия свободного перемещения педали.
2. Сцепление “ведет” (неполное выключение). Затруднено переключение передач. Из-за этого происходит быстрый износ колец и выход из строя синхронизаторов.

Проблемы с работой муфты внедорожника Патриот могут привести к тяжелым последствиям.

Замер полного хода педали

Высота положения педали – это расстояние от накладки до пола кабины. Для УАЗ выпуска до 2007 г. величина должна составлять 13-15 см, а для УАЗ Патриот 2007 г. и подзнее – 120-140 мм. Если результат измерения не соответствует установленному диапазону, то необходимо отрегулировать положение педали.

Изменение длины толкателя

Для регулировки нужно выполнить следующие действия:

1. Ослабить крепление датчика-выключателя сцепления (регулировочного болта) и повернуть так, чтобы он не касался педали.
2. Ослабить контргайку толкателя и вращением установить необходимую величину, после чего зафиксировать шток.
3. Установить датчик, чтобы он касался педали, а затем довернуть на 3/4 оборота.

Демонтаж сцепления

Как правильно и какой стороной поставить диск сцепления, этот вопрос возникает часто у начинающих автомобилистов, не обращающих внимания при выполнении работ на некоторые нюансы, игнорирование которых может привести к бесполезности ремонта и серьезным проблемам с машиной.

Приступая к снятию рассматриваемого узла, необходимо выполнить следующие требования:

• Застопорить транспортное средство специальными клиньями;
• Освободить кардан от КПП и рабочий цилиндр;
• Отключить концевики проводки выключателя световых элементов заднего хода;
• При помощи накидного ключа выкручивается пара крепежных гаек, фиксирующих подушку КПП, которая снимается. Далее, следует на предельно возможное расстояние убрать передающую коробку от движка так, чтобы переключатель уперся в днище;
• Трансмиссия окажется висящей на входящем патрубке глушителя, поэтому желательно подстраховать заднюю часть коробки установкой добавочной подпорки. Отведя маховик, нужно отвинтить шесть крепежных болтов на корзине сцепления. Для удобства доступа к фиксирующим элементам, периодически следует проворачивать коленчатый вал;
• В образовавшийся паз, путем сдвижки корзины сцепления, снимается диск. Для снятия самой корзины, потребуется сдвинуть ее в направлении двигателя. Далее, останется демонтировать вилку и выжимной подшипник.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Все о подмене сцепления на УАЗ Патриот от А до Я

Многие автолюбители ВАЗ Патриот в какой-то момент сталкиваются с неувязкой выхода из строя сцепления на собственном тс. В таких случаях каждый обладатель российского джипа думает над тем, какое сцепление лучше поставить, чтоб оно было надежным и долговременным. Подробнее о процессе подмены своими руками с фото и видео вы узнаете из этой статьи.

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

• ведомого диска;
• нажимной корзины;
• выжимного подшипника;
• вилки выключения;
• элементов привода;
• педали сцепления.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

• педали;
• главного цилиндра сцепления (ГЦС);
• рабочего цилиндра сцепления (РЦС);
• вилки выжимного подшипника;
• шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.

Регулировка

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка хода педали осуществляется за счет изменения длины толкателя.

1. Толкатель отсоединяется от педали.
2. Ослабляется гайка узла толкателя.
3. Проушина поворачивается в соответствующую сторону, добиваясь нужного результата.
4. Затягивается гайка, толкатель подсоединяется обратно к педали.

Свободный ход педали регулировки не подлежит. Настраивается только полный ход, который должен быть в пределах от 13 до 17 сантиметров.

Замена сцепления УАЗ Патриот
