Самодельная роторная косилка для минитрактора

Разновидности сенокосилок для минитрактора

Косилки – устройства, которые широко применяются в сельском хозяйстве при сборе урожая или заготовки кормовых культур. Такое оборудование позволяет ухаживать за своим участком и газоном и весьма удобное в экплуатации.

• барабанные;
• сегментные;
• манипуляторные;
• самоходные;
• мульчировщик;
• роторные или дисковые.

По типу расположения ножа делят на:

• заднее расположение;
• переднее;
• боковое.

Наиболее популярными косилками являются сегментные и роторные. В чем их особенности, и какими качествами они обладают, мы вам сейчас расскажем.

Эксплуатация косилок

Технику необходимо постоянно смазывать. Частота этого процесса зависит непосредственно от частоты использования. Ножи, которые отвечают за скашивание травы, периодически нужно менять.

Понять, что требуется замена несложно. Во-первых, техника начнет хуже работать, а, во-вторых, в выключенном состоянии можно провести пальцем

Минимально для такого инцидента следствием будет замена диска. Самые распространенные травмы, которые возникают при применении косилок- это те, что получаются при ее включенном состоянии. Поэтому ни в коем случае нельзя начинать осматривать технику, не выключив ее предварительно.

Производители и цены

На сегодняшний день большим спросом на территории России пользуются следующие производители сегментных косилок: «Стриж» КНС-0,8 и «Мобил» КМ-0,5. Представленные модели производит Московский Автомаш. Имен продукция, полученная этим производителем, пользуется самой широкой востребованностью.

Какова норма расхода гсм +на трактор мтз 82, можно узнать прочитав статью.

КМ-0,5

Для данной модели характерны компактные размеры и простота эксплуатации. Так как размеры агрегата небольшие, то большим спросом он пользуется среди садоводов и дачников. Вес техники составляет 25 кг. Сегментная косилка данной модели способна скашивать траву, высота которой 0,5 см. Если высота растений малая, то процесс скашивания будет малоэффективным.

Так как производят изделия данного типа в Китае, но прикреплять их могут даже к советским тракторам, обладающим тягой 0,8 – 1,8. Если вы хотите купить агрегат у прямого изготовителя, то сделать это практически нереально. Чаще всего приобретают продукцию на рынке товаров данного плана. Для приобретения сегментной косилки, произведенной в Китае, будет составлять 11 000 – 14 000 рублей.

В статье указана цена навесного оборудования для мтз 82.

Европейская техника

Товар, который получают в европейских странах, может похвастаться своими качественными характеристиками. Но это утверждение до сегодняшнего дня не получило точного утверждения или опровержения. Но на практике дело обстроит таким образом, что сегментные косилки европейской сборки изобретены согласно всем нормам.

Самым популярным считается изготовитель Al-Ko. Ввоз данной продукции осуществляется во все страны Европы. Причина такой востребованности связана с тем, что косилки уже успели завоевать сердца многих потребителей. Конечно, стоимость европейской продукции будет выше, чем российской. Средняя цена сегментной косилки достигает 30 000 – 40 000 рублей. Но сегодня люди стали больше придерживаться качественных характеристик, чем ценовой.

Трактор т 70с технические характеристики и другие данные техники указаны в статье.

Характеристика КСП-2,1

Процесс производства данной косилки осуществляет Бобруйскагромаш. Эта компания расположена в России. Применять сегментную косилку можно на самых различных участках, но при этом там должны отсутствовать камни или бугорки. В противном случае, сегментная косилка перестанет функционировать.

Процесс скашивания может предлагать удаление как натуральной, так и сеянной растительности. Данные модели могут обладать тягой не менее 0,6 и не более 1,4. Таким образом, мощность тракторной техники не серьезная.

Процесс активации косилки происходит при помощи вала отбора мощности трактора. Косилка может достигать в высоте 40-80 мм. Благодаря этому применять е можно для скоса очень высокой травы. Если рассматривать скорость работы, то функционирует агрегат около 12 часов. Длина продукция – 0,9 м, высота – 1,2 м и ширина – 2,3 м.

В данной статье указана цена трактора Челленджер и особенности его работы.

Характеристика КП-Ф-6

Главным достоинством представленной модели остается то, что у нее малогабаритные размеры, а применять косили можно на больших по площади участках. Сегментная косилка КП-Ф-6 – это популярный агрегат среди фермеров.

Ее можно устанавливать на тракторы класса 0,9-1,4. Длина устройства 6050 мм, ширина – 7620 мм, высота – 2470 мм. Косилки способны скашивать растения, высотой 80 мм. Скорость передвижения составляет 9 км/ч.

Как выглядит и какое техническое оснощение имеет трактор Террион 4200, можно узнать из статьи.

На видео – сегментная косилка для минитрактора:

Самым главным достоинством сегментной косилки остается облегчение физической работы. Так как ранее скашивать траву приходилось вручную, то весь процесс затягивался на длительное время сегодня решить все проблемы с лишней растительностью на своем участке можно при помощи легкого и эффективного приспособления. Оно не занимает много места и монтируется на трактор.

О том как выглядит трактор Бюлер Версатайл, указано в статье.

Причем такое приспособление позволяет получить намного качественную траву. После скашивания трава не распределяется по всей территории участка, а укладывается равномерно. Благодаря этому удается легко собрать растительность и употреблять в нужды.

Описание изделия

Виды косилок для мотоблока.

В настоящее время в России достаточно много фермерских хозяйств, как мелких, так и крупных, а также домохозяйств и дачников, которые занимаются выращиванием сельскохозяйственных культур как для продажи продуктов, так и для собственного потребления.

При этом мелким фермерам, дачникам и огородникам достаточно сложно приобрести тракторы (а в большинстве случаев даже не нужно). Для работы часто приобретаются минитракторы или мотоблоки, позволяющие существенно увеличить обрабатываемый участок (повышение производительности), для которых необходимо приобрести навесное оборудование.

При этом, если в хозяйстве имеется крупный и мелкий рогатый скот (овцы, козы, коровы и т.д.), то для них требуется заготовка сена в больших количествах на зиму. Чтобы справиться с этой задачей, обычно приобретается косилка к мотоблоку или трактору.

На данный момент можно выделить несколько видов косилок, которые отличаются принципами работы:

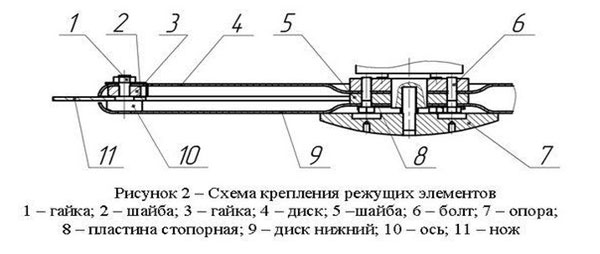

Схема крепления режущих инструментов на роторной косилке.

первый вид — роторные косилки;

Данные косилки начинают работать как от механической передачи с мотоблока, так и от вращения колес при движении. Конструктивно она представляет собой раму, к которой осуществляется крепление опорного колеса и пары дисков. При вращении опорного колеса начинают двигаться и ножи (режущее устройство). Обычно на миникосилках для мотоблоков и минитракторов имеются 1-3 подобных режущих устройств. Данные устройства можно сделать из чего угодно, крепить их можно по-разному, а увеличение их количества существенно повышает производительность всего агрегата в целом.

Например, самодельная косилка с 2 или 3 ножами дает возможно обработать несколько гектаров поля для покоса сена. Производительность подобных устройств определяется высотой среза, площадью, которая обрабатывается таким устройством за определенный промежуток времени, и частотой срабатывания режущих элементов. Самодельная косилка для мотоблока или трактора может быть прицепной, навесной или полунавесной и крепится к блоку соответственно. Закрепить их можно как спереди блока или трактора, так сзади или с боков.

второй — сегментная.

Эта косилка гораздо сложнее в изготовлении, эксплуатации и обслуживании, чем предыдущий тип, однако она позволяет делать более аккуратный срез травы, не оставляет пропусков, а также повышает качество заготавливаемого сена, поскольку она не дробит стебли растений. Конструкция предполагает наличие большого количества стригущих ножей, которые соединяются с блоком при помощи механической передачи от вала двигателя мотоблока или трактора, осуществляя возвратно-поступательные движения. При этом ножи проходят параллельно земле, повторяя ее изгибы и впадины, что позволяет скашивать растительность на одном уровне.

Сами ножи выполняются из каленой стали. Кроме того, они имеют специальную заточку, которая обеспечивает высокий срок эксплуатации. Единственный существенный недостаток: такая косилка на мотоблок своими руками не реализуется ввиду больших сложностей технического плана (оптимизация готовой косилки под конкретный блок рассматриваться ниже не будет). К несущественным недостаткам следует отнести частые засоры агрегата, что требует его очистки. Именно этот тип косилок является самым распространенным в крупных фермерских хозяйствах, поэтому относительно несложно приобрести старую косилку, модернизировать ее и оптимизировать для использования с минитрактором или мотоблоком.

Стоит заметить, что роторные косилки встречаются и используются чаще, чем сегментные, в мелких хозяйствах, поскольку они имеют более простую конструкцию, которая не вызывает сложностей как при изготовлении, так и при эксплуатации и обслуживании.

Роторная косилка

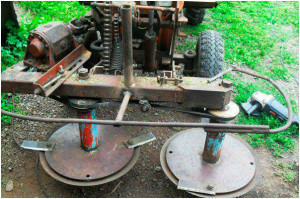

Перед созданием своими руками оборудования роторного типа (на фото) нужно сначала приготовить соответствующие материалы и инструменты. С материалом проблем возникнуть не должно, поскольку для изготовления устройства можно использовать самый обычный металлолом – старые рамы, запчасти от любой несправной техники, металлические бочки от машинного масла и так далее. Весь этот металлолом, минимальные знания техники и умение обращаться со сварочным аппаратом может с легкостью превратиться в эффективную косилку для мини-трактора.

Стоит заметить, что данный тип косилки имеет три варианта присоединения к силовому агрегату – прицепной, навесной и полунавесной способ.

По функциональности роторные косилки могут быть предназначены для выполнения следующих операций:

• скос травы и укладка растительной массы в откос;
• скашивание травы и ее укладка в валки;
• срезание и измельчение растительного покрова.

Роторная косилка из подручных средств

Роторная косилка состоит рамы, закрепленных на дисках ножей и защитного кожуха. Устройство приводится в действие валом отбора мощности мини-трактора.

1. Рама самодельного оборудования создается из 40 сантиметровых отрезков металлического уголка, соединенных посредством сварки. Для создания режущих элементов возможно использование ножей от старой тракторной роторной косилки. Однако потребуется их обрезать на 30 мм., поскольку тяги силового агрегата не хватит.
2. Из листового металла толщиной 4 мм или днищ бочки от машинного масла необходимо вырезать 2 круга диаметром 390 мм.
3. На круги установить ножи, которые должны свободно вращаться, поскольку срезание растительности происходит за счет центробежной силы. Для самодельной роторной косилки нижние диски диаметром 450 мм можно взять от старого лущильника.
4. Чтобы своими руками изготовить осевые валы, на которых будут крепиться диски с ножами, потребуется металлическая труба диаметром 30 мм. Также понадобятся подшипники, один из которых устанавливается на трубе, а второй для сварного шкива.
5. Укрепить диски с ножами на осевом валу, приварить шкивы к трубе и можно считать самодельную роторную косилку практически готовой.
6. Чтобы полностью завершить изготовление устройства необходимо сверху смонтировать защитный кожух. Ширина обработки роторной косилки составляет порядка 1150 мм.

Чтобы упростить конструкцию оборудования нижние диски самодельной косилки крепятся непосредственно к раме посредством сварного соединения. Данная роторная косилка, сделанная своими руками, может скашивать траву на 5-7 см со скоростью порядка 10 км/ч. Устройство прекрасно подходит для срезания травы на сено и удаления растительных остатков.

Косилка роторного типа считается достаточно выгодным решением для тех, кто хочет сэкономить на приобретении заводского оборудования и самостоятельно изготовить данное приспособление для собственных нужд. Если нет желания самому возиться с грудой металлолома и тратить свое время, можно всегда купить недорогую газонокосилку.

Работа косилок для мотоблоков

Детальное описание работы каждой сенокосилки проще увидеть на конкретных примерах, в качестве небольших видеороликов.

Роторная косилка «Заря»

Косилка к мотокультиватору «Нева»

Косилка роторная для мотоблока «Угра», НМБ-1

Сегментная косилка для культиваторов Ока, Нева, Каскад

Все сенокосилки снабжены подробными инструкциями, как правило, у пользователей не возникает проблем, при сборке, установке и эксплуатации. Эти технические устройства достаточно просты, поэтому пользуются неизменным спросом. Одним из аргументов является низкая цена, доступная для людей с любым уровнем доходов.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

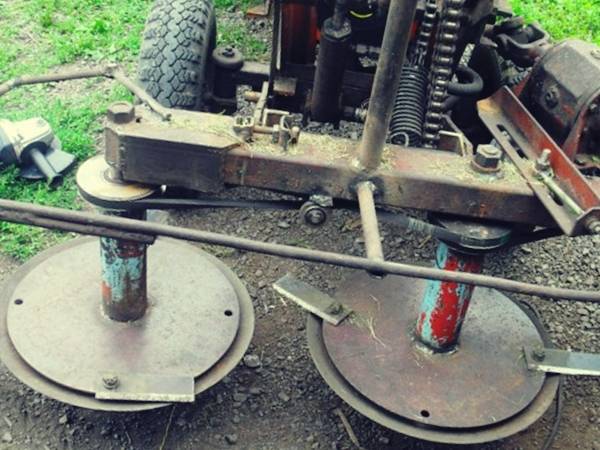

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту. Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней

Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

1. сварочный аппарат;
2. крепеж;
3. металлический уголок;
4. дно старой металлической бочки;
5. восемь режущих пластин;
6. колесная ось;
7. два колеса.

Самодельные косилки для мотоблока

Рассмотрим несколько разновидностей самоделок.

Роторная косилка своими руками

Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено

Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки

Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:

• цепи с бензопилы (редукторные);
• 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).

Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения

Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни

Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:

Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.

Сегментная косилка своими руками

Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.

У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:

Самодельная косилка-повозка

Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).

Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.

Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:

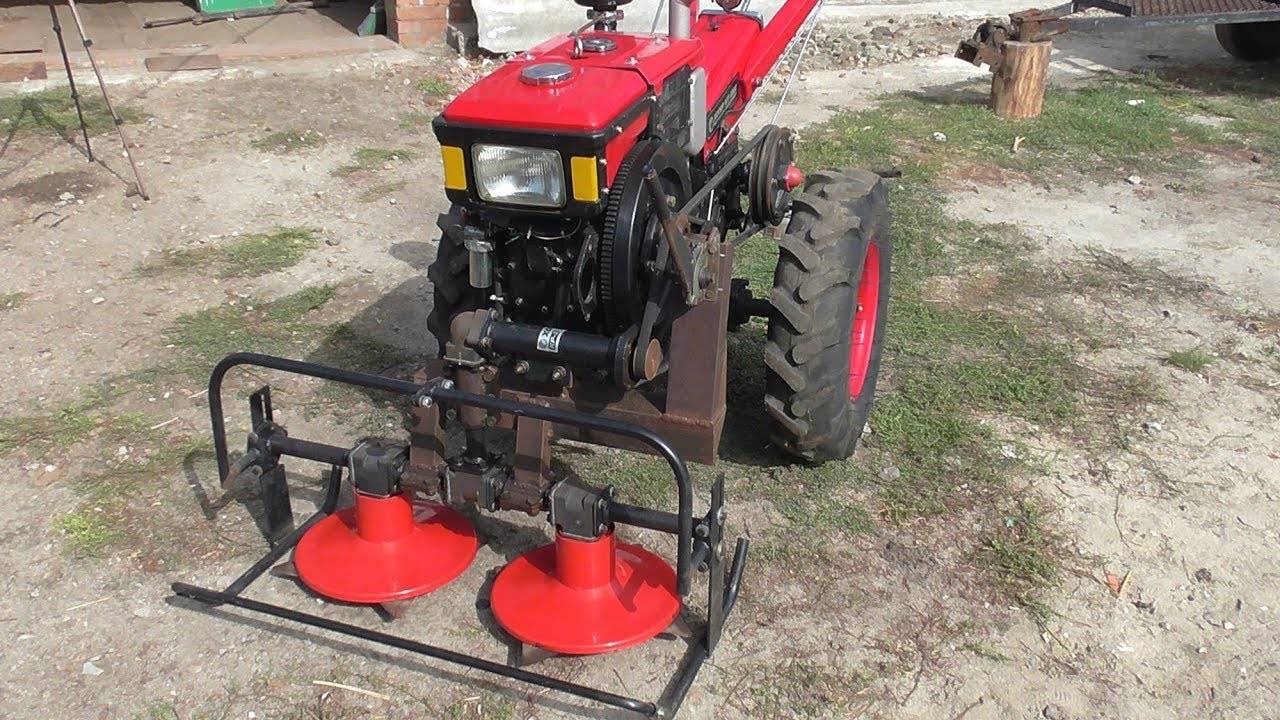

Роторная косилка для мотоблока – описание конструкции

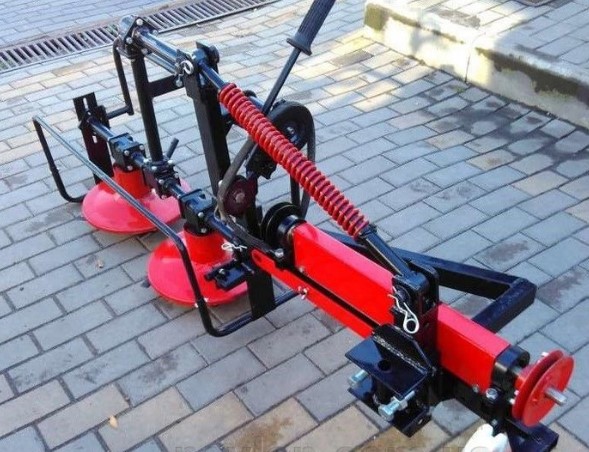

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Косилка своими руками: цепная и дисковая для МТЗ – роторная самодельная сенокосилка своими руками

На сегодняшний день разнообразие техники, которая относится к сельскохозяйственному направлению, не перестает удивлять каждого из нас. Несомненно, основным направлением деятельности каждой из них является облегчение человеческого труда относительно работ земледельческого характера. Ведь все мы знаем как сложно было нашим предкам, которые для того чтобы попросту прокормить себя и свои семьи проводили целыми днями на полях дабы привести свою землю в надлежащий вид и следовательно собрать хороший урожай, а на это тратилось очень много сил, ведь они работали с помощью ручных самодельных инструментов.

К счастью нам сейчас на много легче, ведь технологии ежедневно развиваются и подняли на достаточно большие высоты. Все что от нас требуется, так это усесться поудобнее за руль и попросту производить управление средством которое сделает всю работу за человека. Несомненно агрегатов, которые готовы помочь нам в этом нелегком деле великое множество и то какую газонокосилку выбрать решать лишь вам.

Следовательно, можно без доли преувеличения сказать, что прогресс технического направления в полной мере соответствует всем требованиям относительно орудий труда.

Собственно об одной из них мы поговорим в данной статье, а именно о роторной косилке, которая на сегодняшний день пользуется огромной популярностью среди землевладельцев. Вы сможете узнать о принципе ее работы и об аспектах ее устройства.

Более того, учитывая то, что такого рода инструмент стоит достаточно, скажем так, не дешево, мы расскажем вам, как можно сделать данный агрегат своими руками. Итак, давайте собственно приступим к рассмотрению данной темы.
