Самодельный квадроцикл с двигателем от мотоблока своими руками

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

трансмиссию;
выхлопные части;
тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!

Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

Болотоход.
Мотосани (аэросанки).
Снегоход.
Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

Стандартные диски и крепежи сваривают трубками из металла.
Изготавливают большие камеры с более надежным креплением.
На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Это интересно: Минитрактор из мотоблока своими руками — пошаговая инструкция

Квадроцикл из мотоблока – особенности создания агрегата

По своей сути, квадроцикл представляет собой 4-колесный мотоцикл, который предназначается для езды в наиболее труднодоступных местах. Для этого агрегат должен иметь легкую массу, большой запас мощности, а также быть максимально простым в эксплуатации. Всеми этими качествами будет обладать квадроцикл, изготовленный своими руками из мотоблока.

Выбор двигателя для самодельного агрегата

Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке. Алгоритм изготовления квадроцикла выглядит следующим образом:

В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Самодельный квадроцикл практически ничем не уступает рыночным аналогам – он развивает примерно такую же скорость и быстро преодолевает любые препятствия.

Как происходит построение

Сделать несложно, надо только иметь опыт работы с транспортом, механикой. Создают базу для транспорта. Для этого разрешается применять раму от б/у мототранспорта модели ИЖ или УРАЛ. Благодаря этим деталям транспортное средство станет наиболее маневренным, будет просто преодолевать любые ямы, кочки на дорожном полотне.

Создание самодельной техники поэтапное:

Строительство моста сзади, колесной подвески. Чтобы соединить подвески спереди, сзади необходимо использовать автостойку, покос, втулку руля.
Конструируемые в транспортное средство колеса необходимо брать исключительно от мощнейших грузовиков. Отличным выбором для агрегата станут шины, что отличаться пониженным давлением. При рациональном подборе мастер может управлять транспортом в полнейшей безопасности, не переживая за маневренность.
Монтаж двигателя — это главный этап во всём процессе сборки машины на базе мотоблочной конструкции (вездехода).

На заметку!

В завершение конструирования необходимо грамотно закрепить мотор, тормозную, выхлопную систему, а также сцепление.

Как демонстрируют фото в автожурналах, вездеход, сделанный в гараже, смотрится эффектно, он уверенный. Каракат из мотоблочного агрегата имеет отличия. Их несколько. Необходимо при помощи сварочного аппарата сделать раму из металлопрофиля или трубок из металла. Монтируют приводы спереди, сзади. Можно брать дифференциальные и целые элементы. Мост спереди, и детали на рулевое управление, разрешено брать от ходовой части автомобиля.

«Родной» двигатель и редуктор, может сменить многоступенчатая КПП для комфортного, простого управления скоростными режимами. В конце сборки на технику монтируют скаты. Каракат на 4 колёсах с мотором необходимо протестировать. Прежде чем конструировать вездеход подготавливают материалы. Это:

Рама.
Привод.
Полозья.
Рулевая колонка.
Сильные колеса (или гусеницы со снегозацепами).
Силовое устройство.
Сварочный аппарат.
Ключи.

Какой лучше выбрать двигатель для мотоблока Нева

Двигатель для мотоблока марки Нева часто садовники и огородники могут менять на новый. Причин для процедуры может быть…

Отдельные детали можно сделать, а какие-то необходимо купить. Раму правильно будет взять от старого мототранспорта, а для поворотных стоек лыж применить продольные трубки рамы от б/у велосипедного транспорта.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
удаляем проволочный корд по всему периметру заготовки;
подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

собираем запаску;
накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

Раму для крепления всех деталей;
Задний мост под задние колёса;
Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
Освещение для возможности передвижения в ночное время.

Технические характеристики готового вездехода:

Грузоподъёмность – 200 килограмм;
Двигатель с мощностью от 10 л. с.;
Средняя скорость – 10 км/ч.

Особенности

Каракат считают универсальным средством передвижения. Так называемая переломка позволяет экономить средства владельца. За небольшую цену и некоторое количество потраченного времени люди могут получить практичное и удобное транспортное средство. Оно будет особенно популярным в сельской местности, которая славится труднопроезжаемыми дорогами. Именно во время поездок на рыбалку, охоту или просто в лес лучше всего использовать каракат.

При сооружении караката необходимо учесть, что основной центр тяжести в нём несколько смещается, а ось спереди увеличивается. Современный рынок представляет огромное количество разнообразных деталей и аксессуаров, которые позволяют увеличить функционал вездехода и облегчить управление им.

Каракат отлично подойдёт для езды по заснеженным дорогам. Благодаря особой технологии в создании схем и монтировании шасси он практически не давит на земную поверхность. Это позволяет вездеходу не проваливаться в снег и под лёд. Чтобы транспорт не скользил по льду, рекомендуется устанавливать специальные сцепки с землёй. Какие выбрать и как это сделать – зависит только от колёс караката.

По внешнему виду каракат напоминает квадроцикл, поэтому многие сомневаются, что лучше выбрать. Основное преимущество караката перед соперником – экологичность. Благодаря большим колёсам не разрушается грунт и не разбиваются дороги. Но из-за того, что каракаты в основном производятся руками умельцев, на них не распространяется гарантия и отсутствуют какие-либо инструкции по применению. По размерам самодельный вездеход может быть вполне компактным, что упрощает его транспортировку. В зависимости от используемых материалов внешний вид караката может существенно различаться.

По сравнению с квадроциклом каракат имеет меньшую скорость. В среднем она не превышает 40 км/ч. Вообще, он и создан для бездорожья, где большое ускорение вряд ли понадобится. Скорость зависит от мощности двигателя и может быть больше.

Стоимость такой машины формируется исходя из использованных комплектующих, в среднем их цены находятся примерно на одном уровне.

Таким образом, каракат – это самодельный вездеход, который благодаря своим большим колёсам способен проехать по болотистой местности, по неровным дорогам и полям. Вода также не является для него преградой. Крупные колёса выполняют роль поплавка, поэтому некоторые называют данный вездеход амфибией.

Во время создания транспорта используются такие элементы:

рама;
задний мост;
водительское сиденье;
хороший свет.

Раму можно брать любую. Например, при использовании основы мотоблока можно получить машину на одного человека. Общая грузоподъёмность такого транспортого средства не превышает 200 килограммов, но этого достаточно, чтобы отвезти небольшой груз на дальнее расстояние по плохой дороге. Ширина транспорта делается не наугад, она рассчитывается так, чтобы каракат был максимально устойчивым к переворачиванию. Обычно это значение равно минимум 1100 миллиметров. Современные каракаты выпускаются с мощностью более 10 лошадиных сил. Это позволяет развивать скорость в районе 10 км/ч. В труднопроходимых участках скорость снижается и доходит до 1-2 км/ч.

Основные достоинства техники:

относительно низкая стоимость деталей для караката;
хорошая плавучесть транспорта;
небольшой расход топлива;
простота конструкции.

Недостатки самодельного транспорта:

невысокая надёжность узлов, изготовленных из подручных материалов;
низкая манёвренность;
возникновение трудностей в хранении техники из-за размеров;
быстрое разрушение материала шин.

Пошаговая инструкция для изготовления самодельного вездехода

Создание основания конструктива вездехода. Желательно брать уже готовые рамы, например, со старой мототехники типа УРАЛ или ИЖ. Благодаря им будущий вездеход будет прочным и маневренным;
После рамы переходим к заднему мосту. Стойка, покос и втулки руля собирают воедино две подвески – заднюю и переднюю;
На этом этапе собирается колесная база вездехода. В качестве нее подойдет бывшая в употреблении запаска с грузовых машин. Если на них установить камеры низкого давления, вездеходу будет гарантирована отменная управляемость и маневренность. Об их пошаговом выполнении мы поговорим под конец статьи;
Интеграция в сборную конструкцию двигателя, без которого мини вездеходы на колесах не смогут выполнять свою функцию;
После инсталляции моторной системы самоделка дополняется трансмиссией, выхлопными элементами и тормозами, которые для снижения силовых и временных затрат могут быть взяты со старого автомобиля или мотоцикла.

Вслед за сборкой переходят к полевым испытаниям собранного своими руками агрегата, успешность которых – предпосылка к полнорценной эксплуатации.

Этапы изготовления

Как сделать каракат своими руками и восторгаться неприхотливым, надежным помощником по хозяйству и незаменимым средством, без которого не обойдется ни один настоящий, полноценный мужской отдых – охота и рыбалка? Для этого выделим четыре основных этапа в конструировании чудесного вездехода:

Подбор основы для вашего будущего пневматика. На данном этапе возможно использование рамы от имеющегося в наличии мотоцикла «УРАЛ» либо «ИЖ»

Зависит это как от того, чем мастер располагает, так и от финансовых возможностей хозяина Следует обратить пристальное внимание на то, что вездеход, изготовленный из «ИЖа», обладает большей подвижностью и маневренностью. Благодаря данному факту он становится весьма востребованным в лесу, тундре, а также на неровной дороге среди оврагов, склонов и значительных перепадов высот

Изготовление заднего моста и подвески На данном этапе используемые лонжероны сопрягаются между собой при помощи подкоса, рулевой втулки и специальной стойки. В результате мы получаем готовые переднюю и независимую заднюю подвески

Для любого типа каракатов-самоделок необычайно важно изготавливать именно такие вышеописанные детали, поскольку они обеспечивают вездеходу мягкость и маневренность, особенно при преодолении неровной местности. Крепление колес

Необходимо отметить, что абсолютно все типы данных вездеходов оборудованы камерами от грузовых автомашин

Итак, каракаты своими руками на данном этапе изготавливаются следующим образом. Камера прикрепляется к подвеске при помощи стальной ступицы, на которой имеются крепкие ленты, переплетающие колесо поперек. Именно такая конструкция обеспечивает простоту в рулевом управлении и безопасность езды на каракате. Установка двигателя. Следующее действие после крепления на каркас караката вышеописанной подвески — работа с мотором и со всеми остальными сопутствующими системами: сцеплением, тормозами и выбросом отработанных газов. Завершающей ступенью в изготовлении вездехода служит его тестирование, по результатом которого машину можно будет эксплуатировать в полном объеме.

Багги из мотоблока

Багги представляет собой небольшой достаточно легкий автомобиль, предназначенный для передвижения по бездорожью. В современном мире есть много различных модификаций таких аппаратов.

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты. Поскольку багги скорее является автомобилем, чем квадрациклом, то для его создания потребуется больше специализированных деталей.

Для его создания потребуется:

труба;
колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
ступицы колес, руля, задней оси, тормозного диска;
рулевое колесо, рулевая рейка;
система торможения;
пружины, амартизаторы;
мотоблок;
сиденье.

Приближенность схемы багги к автомобильной конструкции накладывает определённые сложности. При изготовлении багги придется самостоятельно собирать и настраивать систему торможения, заниматься конструкцией подвески и приводом колес. Для правильной сборки и изготовления багги следует составить предварительный чертеж модели. Пример чертежа представлен ниже.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Какой вид транспорта вы бы предпочли для изготовления своими руками?

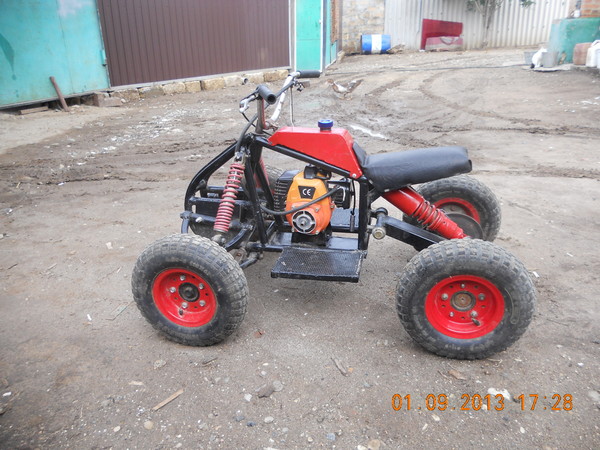

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Главное — он должен быть оснащен качественным мотором.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Особенность устройств

Для умельцев изготовление самодельных аппаратов позволяет за небольшие деньги получить качественный вариант транспорта. Создание средства повышенной проходимости из мотоблока возможно по следующим причинам:

такие устройства обладают энергонасыщенным транспортным блоком, выдающим хорошие тяговые показатели;
рычаги управления силовой установкой, а также трансмиссией находятся на ручках;
сам мотоблок имеет незначительную массу, что позволяет ему перевозить различный багаж.

Благодаря таким свойствам самодельные вездеходы крайне востребованы у охотников и рыбаков.

Образец вездехода

Необходимость самостоятельного создания данных агрегатов возникла из-за отсутствия заводских серийных аналогов, которые могли бы заменить аппараты, сделанные на базе мотоблока.

Рулевое управление

Самым сложным моментом изготовления рамы квадроцикла станет сварка и сборка рулевого управления. Рулевая колонка должна прочно крепиться к каркасу, будучи его составляющей частью. Лучше всего использовать готовый руль от мотоцикла, на который навешиваются рычаги с сайлентблоками. Так как рулевое управление подвергается постоянным ударным нагрузкам при наезде на кочки и ямы, дополнительные ребра жесткости не станут лишними.

Преимущество установки готовых частей заключается в использовании точных заводских деталей, в то время как при их изготовлении собственными руками можно ошибиться размерами. Незначительные отклонения от симметричности приведут к неуправляемости квадроцикла на большой скорости или при агрессивной езде. Для сварки передней части каркаса используются трубы профильного сечения, их прочность — на изгиб выше.

Обустройство рамы

Дальше нужно сварить стальную раму, которая должна быть очень прочной и надежной. Но, как утверждают опытные конструкторы, этот узел является самой уязвимой частью квадроцикла. Ее собирают из рамы от мотоцикла или велосипеда. Если взять заготовку неоткуда, можно сварить конструкцию из труб, стенки которых имеют толщину 3 мм. Они могут быть как с круглым, так и квадратным сечением.

После соединения с квадроциклом, рама обязательно утяжелится, поэтому на нее будет действовать значительная нагрузка. Самодельная конструкция крепится к будущему транспортному средству двумя штифтами, которые фиксируются к поворотному шарниру.

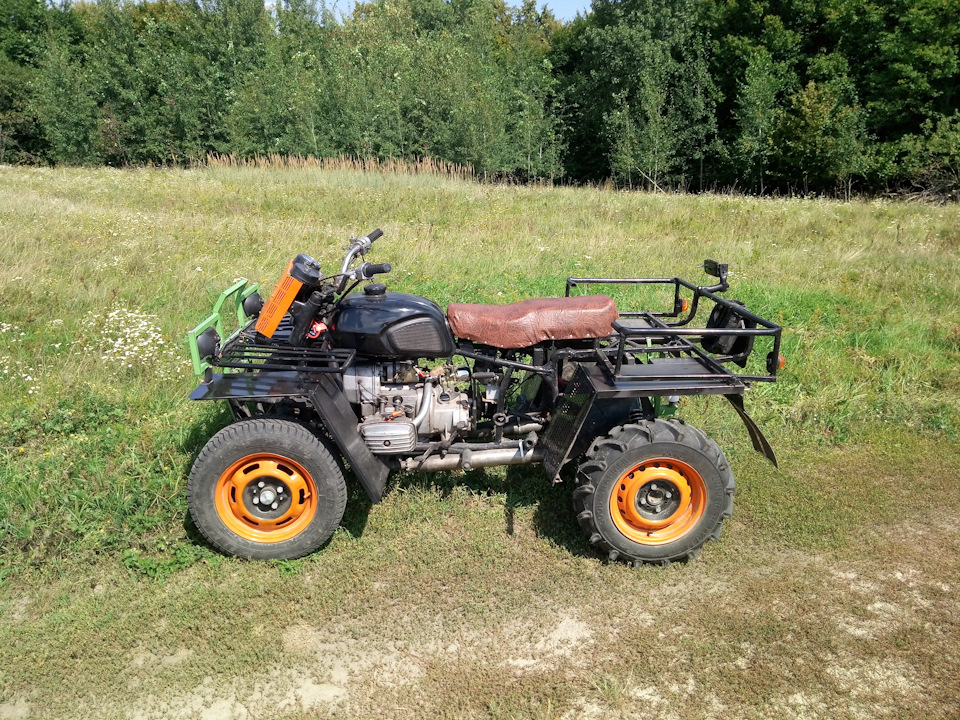

Самодельный квадроцикл на основе мотоблока

Квадроцикл имеет хорошую проходимость, манёвренность и высокий уровень безопасности. Он напоминает четырёхколёсный мотоцикл.

Зачастую квадроцикл создаётся на базе мотоблока Нева.

Пошаговая схема изготовления:

Модифицируются колёса. В агрегате колёса разводятся на одинаковое расстояние от кузова заводскими адаптерами;
Переделывается и усиливается рама. Лучше использовать готовую основу от мотоцикла, которая достаточно крепкая и не станет причиной проблем в дальнейшем;
Монтируются диски. Можно воспользоваться низкопрофильными дисками. Сгладить трение между резиной и ободом возможно специальными тканевыми прокладками;
Надеваются шины. Подходят камеры от грузовых автомобилей. Можно взять колёса с малым давлением. На агрегат не нужно устанавливать амортизаторы.

Конструкция и принцип работы

Внутри стального корпуса установлены усилители, на которых крепятся агрегаты трансмиссии и двигатель. Крутящий момент передается с помощью ременного сцепления на ведомую звездочку, связанную роликовой цепью с механической коробкой передач от автомобилей ВАЗ. Трансмиссия соединена с ведущим мостом карданной передачей, на ведущих колесах есть выступы, входящие в зацепление с соответствующими выемками в гусенице. Резиновая лента имеет металлические усилители, продлевающие срок эксплуатации узла.

Передаточные числа трансмиссии позволяют начать движение на 4-й скорости без риска остановки мотора. Натяжение гусеницы регулируется давлением в пневматических шинах опорных катков, покрышки одновременно снижают уровень вибраций при движении по пересеченной местности. Вездеход является плавающим (при условии герметичной сварки), ход на воде обеспечивается вращением гусеничных лент.

Машина оборудована гидравлическими тормозными механизмами дискового типа, позаимствованными от автомобиля ВАЗ-2108. Остановка осуществляется нажатием на педаль, жидкость подается к суппортам по гибким магистралям. В конструкции заднего моста используется стандартный дифференциал, по заказу устанавливается механизм принудительной блокировки, улучшающий проходимость на слабом грунте.

Отдельно о поворотном механизме

Вездеход Охотец поворачивает за счет использования в конструкции трансмиссии дифференциала, который тормозится 2 рычагами, установленными возле места водителя.

При полном торможении гусеницы на одном борту мотовездеход разворачивается на месте.

Плюсы двигателя Lifan

Основные преимущества силового агрегата:

4-тактная система газораспределения предусматривает заправку бака чистым бензином;
для охлаждения цилиндра применяется вентилятор, направляющий поток воздуха на ребра;
электронный блок зажигания упрощает процедуру запуска;
электрический стартер продублирован ручным приводом;
для снижения усилия при прокрутке коленчатого вала установлен кран декомпрессора;
сниженный вес и габариты;
высокая мощность и способность работать на бензине с октановым числом от 92 единиц.

Конструкция

Основные узлы, используемые для изготовления вездеходного транспорта, кроме самого мотоблока, представлены следующими элементами:

рама, которая необходима для создания основы;
задний мост, который используется, чтобы установить вторую пару колес;
водительское кресло, которое рекомендуется делать защищенным от попадания грязи с дороги;
приборы для освещения, позволяющие безопасно передвигаться в темное время суток.

Такие вездеходы представляют собой транспортные средства, рассчитанные на одного человека. Средняя грузоподъемность агрегатов составляет порядка 200 кг. Ширина рамы определяется необходимой устойчивостью перед опрокидыванием, но рекомендуется делать её не менее 1,1 метра. Из мотоблоков с двигателем рекомендуется применять изделия фирм Нева, Угра либо другие, обладающие мощностью 10 л. с. и больше. Таких показателей мощности достаточно, чтобы осуществлять движение быстрее 10 км/ч. Она в процессе движения по бездорожью на скользкой либо вязкой почве снижается до 2-3 км/ч.
