Самостоятельная регулировка клапанов на популярных моделях тракторов мтз беларус с дизелем д-240: подробные видео

Момент затяжки ГБЦ на ВАЗ 2109, замена прокладки своими руками, необходимый инструмент

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла. Снимите термостат, только не забудьте перед этим слить ОЖ. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет. Отключите приемную трубу глушителя от выпускного коллектора. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания. Аналогичным образом отключите центральный высоковольтник. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной. Отключите питающую проводку от электромагнитного клапана. Снимите шланг вакуумного усилителя с патрубка впускной трубы. Отключите трубку от вакуумного корректора зажигания. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты. Немного раскачайте головку рывками, после чего снимите элемент. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Характеристики

Прежде чем изучить регулировку клапанов на двигателе Д-245, рассмотрим его технические параметры:

• Производитель – ММЗ (Минск).
• Тип – четырехтактный рядный дизельный мотор с рядным расположением 4 цилиндров.
• Подача топливной смеси – непосредственный впрыск.
• Компрессия – 15,1.
• Перемещение поршня – 125 мм.
• Цилиндр в диаметре – 110 мм.
• Объем рабочий – 4,75 л.
• Охлаждение – жидкостная система.
• Оборотистость – 2200 вращений в минуту.
• Средний расход топлива – 236 г/кВтч.
• Показатель мощности – 77 кВт.

• Шестерня распредвала.
• Промежуточная шестеренка.
• Зубчатый элемент коленвала.
• Колесо привода ТН.

Двигатель Д-245

С целью обеспечения лучшего уровня приемистости применяется турбинный компрессор с возможностью корректировки потока воздуха. Благодаря этому обеспечиваются повышенный уровень крутящего момента даже при минимальном количестве оборотов коленвала. При этом подобный двигатель с турбиной выводит отработанные газы, которые соответствуют европейским стандартам Евро 3. Но вся серия подобных моторов предназначена для использования только в условиях температуры окружающей среды, находящейся в пределах -45 – +45 градусов. Главным местом использования этих агрегатов является их установка в дорожную, строительную, а также колесную технику.

Регулировка затяжки головки блока цилиндров

Порядок затяжки болтов ГБЦ определяет последовательность и силу, с которой проводится закручивание в резьбовых соединениях болтов маховика

Важно помнить, что момент затяжки ГБЦ должен находиться в пределах 190-210 Нм. При этом гайки шпилек и болты требуется затягивать до отказа

Процесс регулировки выполняется следующим образом:

1. Сначала нужно провернуть коленвал посредством коренных подшипников, а также шатунов пока не перекроются клапаны первого цилиндра. В этот момент впускной в первом цилиндре только открывается, а вот выпускной закрывается. После этого выполняется регулировка зазоров в 4, 6, 7 и 8 клапанах (отсчет ведется со стороны вентилятора).
2. После этого проворачивается коленвал на 1 оборот так, чтобы перекрылся 4 цилиндр. В этот момент проводится регулировка 1, 2, 3, а также 5 клапанов.

По завершении этого процесса по указанной схеме требуется поставить в первоначальное положение ось коромысел, после чего провести регулировку зазоров клапанов Д-245, присутствующих между ними и коромыслами.

Регулировка клапанов Д-245

Отдельно стоит рассмотреть порядок регулировки клапанов Д-245. До того, как приступать к этому процессу рекомендуется изучить особенности этого узла. Так, распредвал имеет сразу 5 опор, а в движение приводится за счет коленвала, а также шестерней распределения. Специальные 5 втулок применяются в виде подшипников, установленных методом прессовки. При этом фронтальная сделана из алюминия и находится в области вентилятора и оборудована упорным буртом, который отвечает за фиксацию распредвала и предотвращает его осевые сдвиги. Все остальные втулки выполнены из чугуна.

С целью корректной регулировки клапанов требуется принимать во внимание, что для создания штанг толкателей применяется стальной прут. У него имеется сферическая часть, входящая непосредственно в толкатель

Сам процесс регулировки происходит следующим образом:

Сначала требуется открутить все гайки, которые фиксируют стойки осей, после чего их самих вместе с пружинами и коромыслами необходимо снять.
Дальше проводится отвинчивание крепления головки с последующим её демонтажем. Сами клапаны рассухариваются, когда проводится удаление пружин, шайбы, различных уплотнителей, а также тарелки.
Теперь выполняется притирка клапанов, используя для этого специальные станки либо же стенды. Для этого сначала на фаску запчастей наносят притирочную пасту и дополнительно добавляют стеариновую кислоту.
Процесс регулировки клапанов (он же притирка) выполняется до того момента, пока не появится сплошная матовая окантовка. При этом её ширина должна составлять не меньше 0,015 см

Важно не допускать разрыва поясков, а любые отклонения по ширине допускаются в пределах 0,5 мм.

Читать дальше: Средний расход ваз 2114 По завершении регулировки следует промыть головку цилиндра и сами клапаны. Дальше рабочие элементы смазываются маслом для силовой установки. Процесс притирки возможно провести вручную за счет применения обычных слесарных инструментов. Но в этом случае время, а также трудозатраты на эту операцию существенно повысятся.

Двигатель Д-245 представляет собой дизельную силовую установку, часто применяемую в различной строительной, дорожной либо иной подобной технике.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Регулировка на различных моделях двигателей

Минский завод выпускает несколько модификаций дизельных двигателей, основанных на конструкции мотора Д-240. Агрегаты отличаются конфигурацией блока, рабочим объемом и установкой турбокомпрессора, что привело к росту мощности и изменению нормативных расстояний между подвижными частями в клапанных механизмах.

Двигатель Д-245 трактора МТЗ-82, МТЗ-892

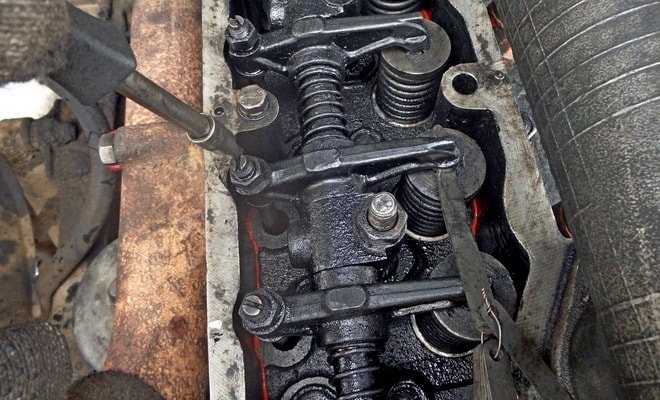

После демонтажа верхней крышки и выведения поршня в 1 цилиндре до ВМТ (до момента начала перекрытия клапанов) требуется отрегулировать клапаны, расположенные на позициях 4, 6, 7 и 8 (отсчет от передней крышки мотора). Документация устанавливает расстояние между стержнем и бойком 0,25 мм для впускного канала и 0,45 для выпускного. Настройка осуществляется на холодном дизеле (допускается прогрев до 60°).

1. Отпустить затяжку гайки коромысла обслуживаемого клапана и вращением винта отверткой добиться требуемого расстояния.
2. Закрутить гаечным ключом контргайку регулировочного винта и проверить параметры щупом. Убедиться в нормативном значении вращением штанги, при неравномерном износе головки цилиндрического элемента возможно изменение расстояния между бойком и стержнем клапана. Поврежденная или изношенная штанга подлежит замене.
3. По аналогии отрегулировать зазоры в оставшихся клапанах.
4. Провернуть вал на полный оборот (до момента достижения ВМТ в последнем цилиндре), а затем скорректировать расстояние в механизме до требуемого значения для клапанов 1, 2, 3 и 5.
5. Смонтировать на штатные места снятые элементы и проверить работу силового агрегата.

Читать дальше: Как включить автозапуск на сигнализации magicar

Двигатель Д-260 трактора МТЗ-1221, МТЗ-1523

Завод-изготовитель предписывает проводить настройку клапанного механизма при проведении технического обслуживания, соответствующего отработке 500 часов. Перед началом регулировки рекомендуется проверить затяжку болтов, крепящих головку. Допускается настраивать мотор, прогретый до температуры 60°С.

Для регулировки 6-цилиндрового рядного дизеля требуется снять крышку клапанов, а затем установить поршень первого цилиндра в крайнее верхнее положение (по аналогии с моторами Д-240 и 245), а затем выставить зазор в клапанах, расположенных на позициях 3, 5, 7, 10, 11 и 12 (отсчет ведется от радиатора силовой установки). Нормативным считается расстояние 0,25 мм на впуске и 0,45 мм на выпуске. Для определения ВМТ возможно использовать момент совмещения штифта, установленного на крышке привода механизма газораспределения, с меткой на демпфере шкива.

При отклонении значения требуется провести корректировку в следующей последовательности:

1. Перед началом корректировки рекомендуется проконтролировать затяжку крепления стоек валика с коромыслами.
2. Отвернуть фиксирующую гайку на коромысле регулируемого клапана, а затем выполнить настройку зазора путем вращения винта.
3. Затянуть гайку и провести первичную проверку щупом.
4. Убедиться в стабильности расстояния между бойком и плоскостью стержня клапана путем вращения приводной штанги вокруг оси.

После настройки размеров в 6 клапанах требуется провернуть коленчатый вал на 1 оборот. Для проверки положения используется шестой цилиндр, в котором должно быть перекрытие клапанов впуска и выпуска, соответствующее ВМТ. Очередность действий при настройке аналогична изложенному выше алгоритму. Допускается корректировка параметра в соответствии с порядком вспышек в камерах сгорания (1-5-3-6-2-4) с выставлением поршней в верхнюю точку согласно рабочей последовательности. Для перехода между цилиндрами вал поворачивается на 1/3 оборота.

Проверка и регулировка клапанов тракторной техники (машины) — это профилактические работы, которые необходимо проводить через каждые 480 отработанных моточасов, а также после проведения работ по капитальному ремонту силового агрегата.

Описание двигателя Д 240

Прежде чем разобрать основные технические характеристики Д 240, необходимо более подробно ознакомиться с особенностями этого двигателя. Его массовый выпуск начался в конце 70-ых годов прошлого века, а превосходные рабочие показатели двигателя сделали его оптимальным вариантом для эксплуатации в составе конструкции тракторов МТЗ.

Изделие относится к категории дизельных агрегатов, что позволяет существенно сократить затраты на топливо, увеличить проходимость транспортных средств. Его устройство предусматривает наличие 6 цилиндров, расположенных вертикально. Среди характерных особенностей двигателя следует упомянуть:

• низкую стоимость обслуживания и ремонта;
• длительный срок службы;
• высокая мощность, достаточная для применения в тяжелых транспортных средствах;
• система непосредственного впрыска топлива;
• множество модификаций, позволяющая подобрать оптимальный вариант для конкретных задач.

Двигатель используется на различной технике Также упоминания заслуживает система жидкостного охлаждения, позволяющая устройству стабильно работать в широком диапазоне температур, что особенно актуально для районов с жаркими и холодными климатическими условиями

Особого внимания заслуживает материал блока цилиндров — чугун, который позволял избежать появления механических повреждений этого важного узла даже при продолжительных, интенсивных нагрузках

Устройство двигателя

Для того чтобы оценить все преимущества мотора, следует ознакомиться с основными элементами его конструкции с помощью фото или видео сборки двигателя Д 240. Она была спроектирована с учетом требований, предъявляемых к подобной категории моторов, и позволяет устройству эффективно работать даже в сложных условиях.

Обязательно почитайте: МТЗ 82: регулировка клапанов

Главными узлами силового агрегата данной серии являются:

• система охлаждения и смазки;
• элементы, ответственные за подачу топлива;
• пусковые устройства.

Каждая из систем представляет собой набор множества комплектующих, в связи с чем их целесообразно изучить подробнее.

Пусковой узел позволяет гарантировать уверенный старт двигателя с помощью электростартера, а также подогревающего устройства, что особенно актуально при эксплуатации изделия в условиях низких температур.

Конструкция изделия предусматривает наличие камеры сгорания неразделенного типа, предусматривающая образование рабочей смести по объемно пленочному принципу. В момент затяжки одна из частей горючего распыляется по узлу, в то время как другая покрывает её поверхность, формируя пленочное покрытие.

Д-240, как и аналогичные силовые агрегаты дизельного типа, предусматривает наличие газораспределительного, кривошипно-шатунного механизмов. Упоминания заслуживает и блок цилиндров, изготовленный из особой разновидности чугуна. Гильзы цилиндров производятся из легированного чугуна, что позволяет значительно увеличить их срок службы.

Для монтажа головки цилиндров используется 16 крепежных элементов. Охлаждение блока осуществляется с помощью специальной жидкости, которая поступает по каналу к участкам механизма, больше других подверженным нагреву, что позволяет избежать повреждений. Порядок работы мотора данной серии полностью соответствует большинству аналогов того же типа.

Технические характеристики Д 240

Превосходные рабочие показатели устройства сделали его невероятно востребованным среди потребителей. Модели производятся до сих пор, успешно конкурируя с более новыми отечественными и зарубежными аналогами. Среди наиболее значимых технических параметров силового агрегата целесообразно упомянуть:

• тип агрегата — четырехтактный;
• охлаждение мотора — жидкостное;
• модификации — стандартная, а также серия «Л», оборудованная отдельным пусковым двигателем;
• мощность — 80 л.с.;
• объем — 4,75л;
• вес силового агрегата — 430/390 кг, в зависимости от модификации;
• частота вращения — 2200 об./мин.

Обязательно почитайте: Рулевой дозатор МТЗ-82

Упоминания заслуживает экономичность мотора, поскольку он использует в своей работе дизель, который значительно дешевле, нежели бензин. При этом уровень его потребления сравнительно невелик, что позволяет дополнительно сэкономить.

Регулировка клапанов д 245

Характеристики мотора. Общая информация

Использование внутреннего турбинного компрессора с корректируемым воздушным потоком дает возможность создавать оптимальную приемистость при работе двигателя. Данный показатель обеспечивается усиленным параметром крутящего момента даже при минимальной оборотистости вала. Также отработанные газы соответствуют всем требуемым стандартам. —

Все моторы серии ориентированы на работу в темп. условиях до отметки +40 градусов по Цельсию. Главная сфера применения данных дизелей – силовые установки для строительной техники, дорожной техники и колесных тракторов.

Характеристики

Прежде чем изучать регулировку клапанов в Д-245 учитывайте его тех. параметры:

• Производитель – ММЗ.
• Тип – четырехтактный дизельный мотор 4 цилиндра.
• Подача топливной смеси – впрыск.
• Цилиндр диаметром – 110 мм.
• Перемещение поршня – 125 мм.
• Компрессия – 15,1.
• Объем – 4,75 л.
• Охлаждение – жидкостное.
• Оборотистость – 2200 вращений/мин. Средний расход топлива составляет около 230 г/кВтч.

Модификации

Порядок регулировки клапанов идентичен и для других модификаций серии. Среди них также Д-245-06. Двигатель имеет показатели мощности 105 лошадиных сил, четыре цилиндра и свободный атм. впуск. Модель ставится на тракторы МТЗ 100/102. В комплектации мотор оснащен СТ-142Н стартером, генератором, а также компрессором, насосом шестеренчатого типа, помпой и муфтой сцепления.

Данная установка имеет рядное местоположение цилиндров и турбинную систему наддува. Мотор устанавливается на машины МАЗ-4370 и оборудован стартером на 24 вольта, компрессором с турбиной, водяным, масляным и шестеренчатым насосом.

Муфта – однодисковая. Модификация имеет мощность 108 «лошадок» и рядное расположение цилиндров. Монтируется на ЗИЛ 130. Мотор Д-245
оснащен топливным насосом и пневматическим компрессором. В комплектацию ГРМ входят крепежные элементы, шайбы, гайки, толкатели, распредвалы, тарельчатые фиксаторы. —

Регулировка клапанов в моторе Д-245

Прежде чем начать заниматься настройкой клапанов Д-245, необходимо изучить особенности данного узла. Вал имеет 5 опор, в движение приводится путем коленвала и шестеренок распределения. В качестве рабочих подшипников используются 5 втулок, которые помещены в участки блока.

Фронтальная втулка размещается в районе вентилятора и оснащена буртом, фиксирующим распредвал осевых сдвигов, другие же из чугуна. Стальные толкатели наплавлены специальным чугуном, а сферическая поверхность обладает 750 мм радиусом. Кулаки распределительного вала с наклоном.

Для верной регулировки клапанов Д-245, следует учитывать, что штанги толкателей выполнены из стального прутка и имеют сферическую область, которая входит в толкатель. Клапанные коромысла были изготовлены из стали, а ось зафиксирована при помощи 4 стоек. Ось полая, оборудована радиальными отверстиями для доставки масла.

Саму регулировку проводите в следующей последовательности

1. Снимите колпак крышки цилиндров и посмотрите крепление стоек в оси коромысел;
2. Поверните коленчатый вал до перекрытия в 1 цилиндре и отрегулируйте зазор в 4, 6, а также седьмом и восьмом, затем поверните вал на 1 оборот, установив перекрытие на четвертом цилиндре, отрегулировав зазоры в первом, а также втором, третьем клапанах.
3. Для регулировки отпустите контргайку на коромысле клапана и проворачивая винт, сделайте необходимый зазор между бойком и стержнем клапана. После установки зазора как следует затяните контргайку. После окончания регулировки зазора поставьте в клапанах на место колпак крышки цилиндров.

Проверку затяжки болтов головки цилиндров производите по окончании обкатки в следующем порядке:

• Уберите колпак и крышку с головки цилиндров;
• Снимите ось коромысел;
• Динамометрическим ключом проверьте затяжку болтов крепления головки цилиндров, при необходимости, произведите подтяжку.

Проверка зазоров

Проверку клапанов двигателя Д-245 в части зазоров лучше проводить через каждые 15 тыс. км пробега.

Также данную процедуру проводят после того, как была снята головка цилиндров, подтягивания болтов ГБЦ, либо после появлении стука в отсеке с клапанами.

Величина зазора между торцовой частью клапанного стержня с бойком коромысла на холодном моторе 0,25 мм на впускном, и 0,45 мм выпускном клапане.

После окончания процесса затягиваются контргайки, устанавливается на место колпак от крышки ГБЦ. Затяжку проверяют после обкатки и далее через каждые 50 тысяч километров на прогретом агрегате.

После контроля, необходимо регулировать зазор между коромыслом и клапанами, после этого нужно затянуть фиксаторы.

Обслуживание агрегата

Благодаря высокому качеству сборки и продуманной конструкции изделие не требует выполнение серьезного ремонта на протяжении долго времени, однако лишь при условии регулярного выполнения техобслуживания. Оно предполагает выполнение простейшего алгоритма действий:

1. Осмотр устройства на предмет наличия подтеков необходимо выполнять каждые 60 часов работы.
2. Смена масла требуется каждые 240 часов эксплуатации.
3. Капитальный осмотр ключевых узлов и деталей на наличие повреждений следует осуществлять каждые 960 часов.

Система смазки двигателя Д 240

Система смазки двигателя Д 240 работает по одноконтурному принципу, поскольку ключевые узлы обрабатываются самотеком либо путем распыления. Основными составляющими системы представляется механизм забора масла, помпа, прочие устройства, необходимые для её работы, очищающие элементы.

Обязательно почитайте: Трактор — это транспортное средство или самоходная машина

Удачная конструкция системы позволяет снизить трение между ключевыми узлами, продлевая срок их службы и одновременно уменьшая температуру работы всего двигателя, что позволяет использовать его даже в жарких условиях.

Применение

Изначально сельскохозяйственная модель МТЗ-80 в скором времени приобрела популярность и в других сферах деятельности. Завод выпустил лесопромышленную версию, машину на гусеничном ходу для слабонесущих грунтов и условий трудной проходимости, а также модификации с бульдозерным оборудованием.

«Беларус» МТЗ-80 успешно применяется в коммунальном хозяйстве и строительстве. Трактор может быть использован для транспортировки и буксировки. Достаточная мощность, высокая производительность и неприхотливость в обслуживании сделали МТЗ-80 поистине универсальным. Техника выпускается по сей день с небольшими дополнениями и доработками.

Универсальность, экономичность, стоимость наряду с общей надежностью и ремонтопригодностью стали основой высокой популярности, сделав трактор МТЗ 80 поистине легендарным.

Источник

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Руководство по ремонту

Вместе с силовым агрегатом производитель поставляет специальные справочные материалы, в которых подробно описан процесс технического обслуживания, а также ремонта обнаруженных неисправностей. Однако, при приобретении б/у мотора либо при утере данного издания при самостоятельном ремонте могут возникнуть проблемы.

В связи с этим следует разобрать наиболее распространенные неисправности, характерные для Д-240, а также их ремонт. Если двигатель не развивает своей нормальной мощности, это может быть связано с наличием воздуха в системе либо его подсоса.

Устранить это можно с помощью насоса ручной подкачки путем продувания узлов. Каталог запчастей позволяет быстро подобрать нужный элемент и самостоятельно заменить его, сэкономив на услугах профессионалов.

Также подобная проблема может быть связана с неисправностью топливного насоса, который потребуется заменить на новый. Другой распространенной проблемой представляется появление дыма от агрегата во всех режимах работы. Для её устранения следует:

• заменить фильтры;
• промыть и отрегулировать форсунки;
• выполнить обслуживание воздухоочистителя.

При выявлении более серьезных неисправностей, например, когда требуется установка зажигания, может потребоваться обращение в специализированные мастерские, поскольку для их устранения необходимы определенные навыки и умения.

Модели двигателей для тракторов МТЗ

Порядок регулировки клапанов двигателя змз 402

Большинство машин семейства «Беларус» оснащены дизелями с наименованиями Д-240, Д-242, Д-243, Д-244 и Д-245.

МТЗ-80 и МТЗ-82 комплектуются мотором марки Д-240 с общей камерой сгорания, водяным охлаждением и установленной системой смесеобразования с непосредственным впрыском топлива. Мощность агрегата достигает 59,25 кВт при скорости вращения 2200 об/мин. Первые тракторы имели тягу 55,16 кВт. Масса составляет 410 кг.

Технические характеристики рядных цилиндров:

1. Рабочая емкость — 4,75 л.
2. Диаметр — 110 мм.
3. Амплитуда движения поршня — 125 мм.

Мотор подогревается с помощью электрофакельного ЭФП-8101500 или предпускового подогревателя ПЖБ-200Б. Расход дизельного топлива при эксплуатации составляет 238 г/кВт*ч.

Двигателями Д-242 оборудованы тракторы МТЗ и ЮМЗ. Они относятся к первым устройствам, в которых применялся вентиляторный механизм диаметром 450 мм и облегченный коленвал с размером шкива 170 мм.

Технико-эксплуатационные параметры тракторного мотора Д-242:

1. Вместительность цилиндров — 4,75 л.
2. Диаметр — 110 мм.
3. Поршневой ход — 125 мм.
4. Топливный расход — 226 г/кВт*ч.
5. Мощность — 46 кВт.
6. Вращательная скорость — 1800 об/мин.
7. Наибольший вращающий момент — 278 Н*м.
8. Вес — 430 кг.

Двигатель Д-243 предназначается для тракторной техники, рассчитанной на 14-20 кН, используется при неограниченном обмене воздушной массы без турбокомпрессора и эксплуатируется при температуре -45…+40°С. Дизель выпускается в 2 модификациях: Д-243Л и Д-243.1. На моторе с пусковым устройством П-10УД управление ПС осуществляется дистанционно. Модификации 243 и 243.1 запускаются с помощью стартера 24.3708 и отличаются силовыми параметрами. Так, мощность Д-243 составляет 59,6 кВт, Д-243.1 — 61 кВт.

1. Рабочая вместительность — 4,75 л.
2. Вращательная скорость — 2200 об/мин.
3. Наибольший силовой момент — 298 Н*м.
4. Расход топлива — 226 г/кВт*ч.
5. Вес — 430 кг.

Мотором Д-244 с коленвалом, не содержащем противовесы, комплектуются тракторы МТЗ, мини-тракторы и другая сельхозтехника. Главными отличиями двигателя от аналогов являются:

1. Мощность — 41,9 кВт.
2. Скорость вращения — 1700 об/мин.
3. Крутящий момент — 271 Н*м.

Модель Д-245

Дизельный агрегат Д-245 — последняя модель в семействе. Его выпускают в таких исполнениях:

1. Д-245 и 245Л — с турбонаддувом. Параметры:
   • тяга — 77 кВт;
2. частота — 2200 об/мин;
3. наибольший вращающий момент — 384 Н*м;
4. топливный расход — 220 г/кВт*ч;
5. вес устройства — 450 кг.
6. Д-245.2 — с турбонаддувом и наддувочным воздушным охлаждением, мощностью 88 кВт и моментом силы 439 Н*м. Вес модели — 470 кг. В качестве ПС используют стартер 20.37-8. Турбокомпрессор — ТКР-6 или С1470В/8.12 М.
7. Д-245.4 и 245.5 — с турбонаддувом. Тяговая характеристика — 60 и 65 кВт при частоте 1800 об/мин. Расчетный наибольший момент составляет 366 и 397 Н*м. Турбокомпрессор — ТРК-6-01 или С1470В/6.12М.

К конструктивным особенностям относят:

1. Наличие турбокомпрессора.
2. Изменения патрубков подающего и отдающего коллекторов, шкива коленвала, генераторного агрегата и водяного насоса.
3. Вспомогательный клиновой ремень.
4. Специальные форсунки в блочных опорах.
5. Чугунная вставка под первым кольцом компрессора.
6. Антидымовой корректор.
7. Улучшенные вставные клапанные седла и насос для масла.
8. Удлинение пальцев маховика.

Проверка установленного зазора

Регулировка теплового зазора требует проверки правильности выполненных работ. Проводить проверку рекомендуется в том случае, если в процессе эксплуатации транспортного средства после настройки клапанов появился неприятный стук со стороны газораспределительного механизма.

Еще одна причина необходимости проведения проверки — это фиксация головки, подразумевающая демонтаж клапана и его обратную установку.

Что влияет на способ регулировки?

Минский завод выпускает автомобили с различными модификациями дизельных двигателей. В основу каждой модификации лег силовой агрегат Д-240, однако модели отличаются:

• конфигурацией блока;
• рабочим объемом;
• положением турбокомпрессора.

В связи с этим в разных модификациях различные показатели мощности. В связи с этим регулировка требует соблюдения определенного теплового зазора между элементами, что необходимо учитывать для эффективной эксплуатации автомобиля. Величина зазора, доступного для каждой модели двигателя, определена производителем и прописана в нормативных документах.

Несмотря на различие в данном показателе, технология регулировки не меняется. Поэтому владельцу транспортного средства необходимо будет выполнить следующий порядок действий:

• Открутить гайку коромысла, отвечающую за крепление обслуживаемого клапана.
• С помощью отвертки добиться нужного расстояния.
• Закрепить контргайку и проверить параметры посредством щупа.
• Отрегулировать зазоры в других клапанах.
• Провернуть вал на полный оборот.
• Выполнить монтаж разобранной конструкции.
• Проверить работу двигателя.

При выполнении работ требуется учесть величину зазора.

=>

Регулировка клапанов МТЗ 80 — это регламентированная операция, которую необходимо проводить регулярно при обслуживании сельскохозяйственной техники. От того, насколько правильно будут настроены клапаны, зависит:

• легкость запуска;
• стабильность работы техники;
• тепловой режим работы.

Согласно требованиям производителя, регулировку стоит проводить сразу после обкатки нового или замененного мотора. Также рекомендуется настраивать клапаны каждые 280 часов эксплуатации транспортного средства.
