Плуг для мотоблока своими руками - чертежи с размерами и фото обзор изготовления

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта. Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта. После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря. На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится:

закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;

сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.

На этом установка заканчивается и следует перейти к следующему этапу — регулировке.

Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

перемещение мотоблока в то место, где планируют его эксплуатировать;
демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

ширину;
глубину вспашки;
наклон.

Настройка происходит пошагово.

На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
Нужно аккуратно отрегулировать само крепление плуга к технике.
Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой линии с почвой.
Теперь сельхозтехнику можно снимать с подставки.

Двухсторонний плуг для мотоблока

Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля. Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями. Эта конструкция включает в себя 12-миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки.

Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л.с. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву. Это облегчает дальнейший процесс вспахивания. Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж с учетом особенностей его конструкции.

Плуг к мотоблоку своими руками из конного почвообработщика

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео.

Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
после вырезания нержавеющему отвалу предается специальная форма;
снять конский отвал и установить вместо него самодельный;
снять ручки, которые были на вертикальной оси;
вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Подготовка к вспашке плугом

Перед высаживанием рассады и посева семян сельскохозяйственных культур почву необходимо подготовить и первым делом вспахать верхний слой. Эту работу с легкостью выполнит плуг мотокультиватора. Правильно отрегулированный механизм сделает аккуратную и ровную борозду. Для начала выполняются подготовительные работы с самим мотоблоком, его транспортируют к месту начала работ, осматривают и готовят к установке плуга. Затем его закрепляют и регулируют, если необходимо – затачивают. Только после этого приступают к пахоте.

Настройка

К месту начала работ мотокультиватор привозят в разобранном состоянии: грунтозацепы и навесное оборудование должно быть снято:

Демонтируют колеса, чтобы вместо них установить специальные грунтозацепы. Без этих приспособлений вспахать землю будет проблематично.
Улучшают устойчивость мотоблока. Для этого ступицы колесной пары снимают и на их место устанавливают другие, более удлиненные. Таким образом, увеличивается расстояние между грунтозацепами и мини-трактором лучше управлять во время движения.
Непосредственная установка грунтозацепных устройств.

Регулировка

Для удобства регулировки нужно взять брус высотой 15 сантиметров в количестве 2 штук. Они будут служить подставками. Далее настраивают глубину вспашки. Самая оптимальная составляет 16-20 сантиметров. Вся процедура проходит на ровной горизонтальной поверхности. Теперь можно настраивать угол наклона конструкции плуга:

Заднюю его часть приподнимают поворотом специального регулировочного болта. Так, увеличивается глубина борозды.
Обратным поворотом болта добиваются уменьшения глубины вспашки.

До начала проведения основной работы следует вспахать пробную полосу и проверить результат

Прежде всего, обращают внимание на следующее:

Глубина полосы, состояние отвала.
Во время движения следят за ходом плуга.
Плавный ход мотоблока.
Работа двигателя и физическая загруженность оператора.

Выполнение контрольной полосы осуществляется в следующей последовательности:

Мини-трактор ставят на край обрабатываемого участка земли.
Включается передача и плавно выжимается сцепление. При движении нужно следить, чтобы мотоблок с плугом шел параллельно поверхности земли, сильно не зарываясь и не поднимаясь. При этом особых усилий прикладывать особо не нужно, мототехника сама пойдет вперед.
Проверяют результат пройденной первой полосы, если он соответствует требуемой глубине, то работу можно начинать в полном объеме.

Затачивание

Основной элемент конструкции плуга, на который приходится основная нагрузка при вспашке, – лемех. Для результативного среза земли он должен быть хорошо заточен. В противном случае, тупые лезвия будут тормозить продвижение плуга вперед. Многие пытаются сделать плуг самостоятельно и в результате не очень довольны своей работой. А все потому, что недостаточно знаний о производстве лемеха и способах его заточки. Лемех должен быть обязательно съемным с режущей кромкой толщиной чуть большей 1 миллиметра и углом от 25 до 40 градусов. Конечно, лучше всего приобрести готовое изделие, но можно попробовать сделать хороший плуг для мотоблока самостоятельно, используя схемы и чертежи, а также огромное количество видео, представленных в сети интернет.

Основные требования к лемеху:

лезвие (его край) должно располагаться ниже полозка на 2 см;
отвал и рабочая плоскость лемеха должны плотно стыковаться между собой без зазоров;
задняя поверхность крепится к основанию плуга под углом 20 градусов, но не больше;
режущая кромка выполняется из твердого сплава с фаской в 4 мм.

Затупленное лезвие приводит к ухудшению заглубления плуга в землю. Значит, его необходимо заточить. Как правильно это сделать? Лучшим местом, где такие работы выполнят на высшем уровне, является кузница. В ней сначала материал разогревают до высокой температуры, затем при помощи кувалды исправляют изношенные места. Далее лезвие обрабатывают точилом и закаливают.

Современные производители сельскохозяйственной техники и инструмента выпускают лезвия с самозаточкой. Как выйти из положения, если нет ни того, ни другого? В таком случае применяют обычный наждак. Заточка происходит со стороны наплыва земли под небольшим углом к лицевой поверхности.

Нюансы при сборке фрез гусиных лапок

Показатели качества и скорости, при культивировании почвы, напрямую связаны с правильным монтажом режущих частей. Перед началом сборки необходимо внимательно изучить чертеж из инструкции и осмотреть входящие в комплект детали.

На них проштампованы стандартные значения:

L — левый;
R — правый.

Чтобы избежать ошибок, их обязательно раскладывают на две группы. У ступиц, на которые будут крепиться ножи, в основе находится круглая труба или шестигранник. Этот параметр зависит от типа вала оборудования.

На первом звене режущих элементов, с одной из сторон, находится небольшой выступ с отверстием для шплинта и посадочным местом:

Нужно взять одну из полуосей.
Ее располагают с левой стороны, по ходу движения.
От редуктора начинают собирать первое звено — режущие кромки располагаются так, чтобы они шли по кругу против часовой стрелки.
Поочередно выставляют правые и левые ножи: если элемента четыре, то два из них будут лежать снизу, а еще столько же — сверху, на них.
Там, где на полуоси находится место под шплинт, нож должен располагаться выше — чтобы в будущем не было проблем с его извлечением и установкой.
Компонент прикручивается в таком положении, чтобы пластина-основание находилась между редуктором мотоблока и ним, иначе она будет цепляться за кожух.
После завершения первого звена переходят к следующему.
Установка производится относительно установленных ранее элементов: каждый следующий должен смотреть в аналогичную сторону, но его нужно сдвинуть против часовой стрелки на 15-20 градусов.
На пластинках крепления резцы располагаются, как и первое звено — так будет достигнуто одинаковое расстояние между ними.
У правильно собранной фрезы, при взгляде с торца, внешний вид спирали.
Правая сторона собирается аналогично.

Отдельные предприятия, специализирующие на производстве и продаже изделий, не рекомендуют проводить дополнительное затачивание ножей, чтобы избежать снижения их эффективности. Остальные советуют делать это каждый сезон, чтобы они могли легко справляться с поставленными задачами.

Закрепленные изделия

Как установить и отрегулировать плуг на мотоблок

Настраивать плуг нужно после подготовки самого мотоблока к работе с навесным оборудованием собственного производства. Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве. Производится установка плуга путем присоединения его к крепежам для навесного оборудования.

Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора. Они выполняют еще и регулировочную функцию. При проведении этой ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей собственноручно изготовленного аграрного приспособления и фиксатора. Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

ручка из трубы — 2 шт;
фиксация стойки винтом М 10 ;
рама;
крепежная вилка шарнира к раме;
плуг;
колесо;
дышло;
капроновая втулка для подшипника;
шарнирная ось из болта М 10 ;
перемычка между рукоятками;
ось;
контргайка;
дистанционная шайба;
тройник;
ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Описание гусиных лапок для мотоблока

Гусиные лапки на мотоблоке считаются популярнейшей разновидностью фрез, обеспечивающих качественное вспахивание участка. Компонент представлен небольшой осью, на которую надеваются ножи. С их помощью создается эффект разрезания земли.

К особенностям данного вида фрезы для мотоблока относят то, что агрегат не является разборным на отдельные части, а характеризуется литой структурой. При производстве изделий применяется качественная углеродистая сталь, что повышает уровень их надежности и долговечности.

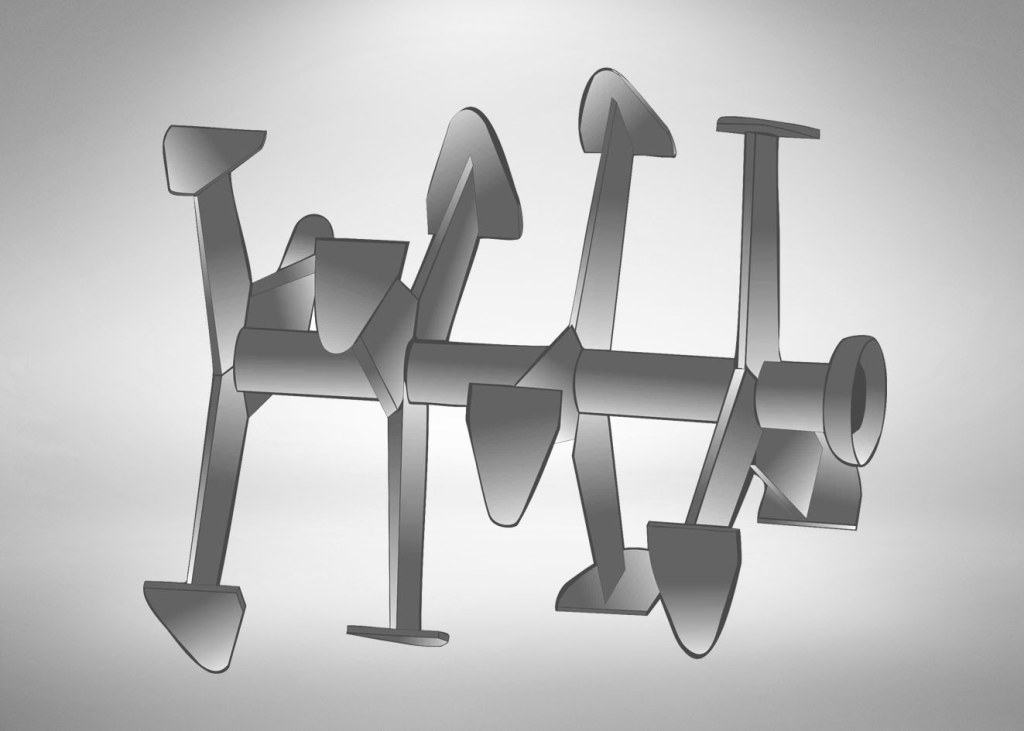

Стандартная фреза типа «гусиная лапка» выглядит так

Агрегат незаменим при обработке земли с крупными комьями. Форма ножей обеспечивает качественное перемешивание верхних и нижних слоев почвы.

Некоторые дачники предпочитают его применять для работы на участке, где будет высаживаться картофель. Они считают, что подобный подход даже позволит защитить урожай от нападений колорадского жука. Правда никакого научного обоснования у данной теории нет.

Если владелец оборудования собирается использовать его не только для обработки почвы, но и для уничтожения разнообразных сорняков, то края у ножей необходимо предварительно затачивать. Потребность в этом возникает на фоне того, что изначально фрезы тупые.

Диаметры оси

В продаже можно встретить трехрядные и четырехрядные изделия с различным диаметром оси:

в первом случае показатель равен 25 мм (подходят для мотоблоков брендов Техас, Нева, Крот, Кайман);
во втором — 30 мм (используются на моделях производителей Каскад, Мастер Ярд и пр).

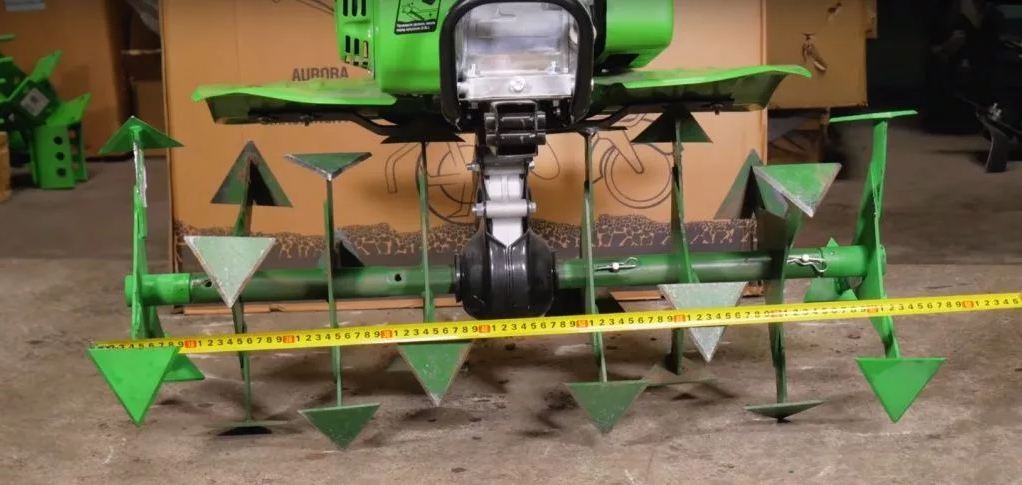

Четырехрядное изделие

Виды

Торговые точки предлагают два основных типа агрегатов:

с тремя рядами лап;
четырьмя рядами.

Количество ножей определяет итоговое качество процессов культивации и зависит от мощности использующегося оборудования.

Материал

Важным показателем ножей является их качество. Хорошие модели изготавливаются из высококачественной углеродистой стали.

Если выбор пал на китайские дешевые варианты, то владельцу стоит ожидать, что они после завершения первого цикла обработки участка начнут гнуться и ломаться.

Фрезы на три секции
