Зерноуборочные комбайны

Производители и цены сельскохозяйственной техники для уборки зерна

В настоящее время многие российские аграрии для выполнения сельскохозяйственных работ применяют мини-комбайн КЗС 812 Полесье. Этот агрегат по многих техническим параметрам способен составить конкуренцию модели Акрос 530 или 580 марки Ростсельмаш. По многим параметрам эти две модели очень схожи. Мощность двигателя у этих моделей составляет 330 л.с. Однако белорусский агрегат Полесье весит немного больше. Объясняется это тем, что у него большой расход топлива. Для российского Акроса 530 расход составляет 5 л, а для комбайна Полесье – 6 л.

Стоимость белорусского комбайна Полесье – 518 000 рублей.

Ошибки настройки. Жатка

По словам Радика Гараева, основная деятельность оператора в течение рабочего дня сводится к слежению за правильным положением жатки над поверхностью почвы, чтобы совершались минимальные прокосы. Производители большинства комбайнов уже установили на свои машины систему автоматического управления жаткой (запоминают положение жатки над поверхностью поля, а копирующие башмаки поддерживают ее в соответствии с настройками), так что оператору остается только нажать кнопку, сохранить данные в памяти машины, после чего жатка начнет автоматически копировать поверхность поля.

Но несмотря на то, что на калибровку и работу с этой системой уходит 10 минут, в 50% случаев в хозяйствах предпочитают управлять жаткой (подъемными гидроцилиндрами) вручную, отмечает Гараев. Эта довольно распространенная ошибка возникает из-за того, что оператор не читает инструкцию или в недостаточной степени владеет компьютером.  К сожалению, кадровая ситуация такова, что за руль комбайна садятся в большинстве случаев люди старшего поколения, привычно много лет эксплуатировавшие простые машины. В результате — неточное копирование, зависящее от человеческого фактора, и быстрый износ машины.

Еще одной курьезной и весьма распространенной ошибкой Сергей Созинов называет недогляд дилера за приведением машины в рабочее состояние при предпродажной подготовке.

Так, шестиклавишные комбайны приходят с завода с установленными на окно подачи ограничительными пластинами и конечными витками на шнеке (сконфигурированными под пятиклавишную машину). Перед началом работ необходимо снимать эти конечные витки, убирать ограничительные пластины, чтобы окно выгрузки жатки сделать более широким и соответствующим шестиклавишному комбайну, объясняет Созинов. Очень часто это сделать просто забывают. И комбайн работает с суженным окном, масса также поступает неравномерно по ширине, и в итоге центральная часть днища наклонной камеры, транспортер, барабан и подбарабанья изнашиваются гораздо быстрее и страдает качество обмолота.

Эта же ошибка часто повторяется на универсальных жатках, предназначенных для роторных и клавишных машин. С завода их конфигурируют для роторных машин с узким окном, поясняет Радик Гараев. Так вот, не раз на клавишных машинах через годы работы при разборе причин сильного износа середины молотильного барабана выяснялось, что операторы просто не сняли дополнительные витки окна наклонной камеры, хотя это операция, занимающая 15 минут, недоумевает специалист.

Также одной из часто встречающихся ошибок Гараев называет перенастройку натяжения регулировочной пружины нижнего вала цепного транспортера (при переходе с культуры на культуру). В частности, на зерновых эта пружина ослабляется на кукурузе — сжимается для уменьшения потерь. Но зачастую при переходе на другую культуру об этом забывают, и масса скапливается в наклонной камере, а затем неравномерно выплескивается далее. В итоге зерно повреждается, страдает его качество.

А если жатка не отрегулирована по оборотам мотовила, то (и это часто бывает) она может выбивать мотовилом зерно, увеличивая потери, добавляет Александр Щербик.

Особенности уборки зерновых культур комбайнами

Комбайны по праву считаются одним из самых надежных методов уборки зерна. Во время уборки комбайном происходит сразу несколько операций и автоматизируется 3 функции: жатки, молотилки и веялки.

Во время уборки зерновых культур комбайна сначала идет срезание колосьев. Далее, происходит его подача к молотилке, в которой идет обмолот зерна.

Таким образом, зерно отделяется от вороха и перемещается в бункер, а затем выгружается из него механически. Стоит отметить, что именно данный способ являться приоритетным.

Конечно, комбайн не является идеальным средством для полного цикла уборки зерна, поскольку имеет свои особенности.

Главная причина, заключается в том, что комбайны не могут работать в определенных условиях:

• данная техника не предназначена для работы в темное время суток, поэтому сбор зерна с помощью комбайна в вечернее и ночное время просто невозможен.
• работа комбайна напрямую зависит от погодных условий. Использовать технику для сбора зерна во время дождя никак не получиться.
• комбайн не сможет работать сразу после росы.
• при большой засоренности полей с помощью данной спецтехники нельзя собирать зерно.

Таким образом, комбайн для уборки зерна хоть и является передовой техникой, самой удобный и практичный, но постоянно его использовать не получится.

Марки комбайнов зерноуборочных и их описание

Как в случае с другой специализированной техникой, на рынке зерноуборочных комбайнов есть свои признанные лидеры. Среди них выделяются лучшие компании, которые выпускают наиболее качественные и эффективные машины.

В число этих брендов из входит:

Клаас – эта компания получила известность благодаря зерноуборочной модели Тукано 450. Этот выносливый самоходный комбайн способен показывать высокую скорость работы на любых по сложности участках. Модели Тукано 450 свойственна эффективность, высокое качество готового продукта и низкие потери зерна. При этом она максимально проста в использовании и уходе. Все машины марки Клаас оборудуются комфортными кабинами. В них расположены системы подогрева и вентиляции воздуха, удобные сиденья и сенсорные панели приборов;

• Агромаш – российский бренд, который прославился благодаря зерноуборочным моделям Агромаш 3000, а также Террион SR3065. Обе машины выделяются правильно продуманной конструкцией, надежностью, хорошей маневренностью и высокой пригодностью к ремонту. Усиленная конструкция этих моделей делает их неуязвимыми перед небольшими твердыми препятствиями;
• Гомсельмаш – белорусская компания получила широкую известность благодаря выпуску двух зерноуборочных моделей – КЗС-1218 и КЗС-12 819. Обе эти модели станут надежными помощниками, как для частного предприятия, так и для фермера. Среди их основных плюсов выделяется выносливость, неприхотливость к качеству и составу горючего, простота в уходе. При условии регулярного обслуживания эти самоходные зерноуборочные машины способны показывать высокую скорость работы независимо от погодных условий;

• Кейс – в число достоинств зерноуборочных моделей этого производителя входит высокая мощность, солидный запас крутящего момента и широкий выбор разного по ширине навесного оборудования. При необходимости оператор может менять базовую жатку машину на конструкции большей ширины. Они позволяют охватить большие по площади участки, и экономить время на уборку урожая. Кроме того, применение различных адаптеров дает возможность превратить зерноуборочную машину Кейс в картофелеуборочный комбайн, а также другие виды техники. Кабина каждой модели Кейс оборудована всем необходимым для удобной работы на участке. В ней расположены системы быстрой вентиляции и подогрева воздуха, информативные сенсорные панели и мягкие сиденья. Широкий угол обзора дает оператору возможность полностью контролировать процесс уборки зерна;
• ТКЗ – Таганрогский комбайновый завод известен своей зерноуборочной машиной СК-6 Колос. Модель неприхотлива к качеству горючего и смазочных материалов. Свободный доступ к основным расходным деталям позволяет заменить их без демонтажа целых механизмов. Среди других плюсов нужно выделить низкий расход горючего и хорошее качество сборки;

• Агромет – этот отечественный завод выпускает зерноуборочный комбайн Бизон. В конструкцию машины входит молотило, 5-метровая жатка. При необходимости машину можно оборудовать люфтерами для уборки подсолнуха, специальными тележками. Комбайн выделяется высоким уровнем комфорта при использовании. Рулевое управление машины оснащено гидравлическим усилителем. Настройки всех рабочих органов выполняются в 1-2 нажатия сенсорного дисплея;
• КДП – этот производитель выпускает прицепной комбайн ПН-100 «Простор». Он оснащен аксиально-роторным молотильным механизмом. В числе его преимуществ выделяется удобство в обслуживании, легкость в применении и высокая эффективность. Встроенное домолачивающее устройство способствует более качественной очистке зерна. При необходимости этот зерноуборочный комбайн можно использовать вместе с подборщиком и адаптерами для уборки разных культур.

Модели, выпущенные каждой из перечисленных компаний, заслужили большую популярность на современном рынке. Все они обладают надежностью, выносливостью и отличным качеством сборки. Им свойственная высокая пригодность к ремонту, простота в обслуживании.

Некоторые из этих зерноуборочных машин уже не выпускаются. Сегодня их можно приобрести только в подержанном состоянии на площадке Куфаро и других ресурсах. Тем не менее, все эти комбайны до сих пор пользуются высоким спросом среди покупателей.

Виды зерновых комбайнов

Существует огромное количество самых различных видов зерновых комбайнов, каждый из которых подходит под те или иные условия, и имеет свои плюсы и минусы. Рассмотрим более подробно каждый из видов.

По принципу работы зерновые комбайны делятся на:

1. Барабанные. Данный вид комбайна является классическим и именно его используют чаще всего. Это один из самых простых и недорогих видов комбайнов. Такие комбайны способны работать в так называемых «сложных условиях», к примеру, при большой зернистости поля, что бывает довольно сложно сделать с другими типами комбайнов.
2. Роторные. Зерновые комбайны этого вида работают довольно быстро. Подобную технику эффективнее применять для сбора большого урожая. Основной минус роторного комбайна – это энергозатратность. Такой комбайн расходует большое количество топлива, поэтому его далеко не всегда используют для сбора урожая. Цена на данный вид комбайна значительно выше, чем на остальные.
3. Гибридные. Это один из самых популярных вариантов. Данный комбайн сочетает в себе как барабанный, так и роторный мотор. Такой комбайн работает быстро и четко. Гибридный комбайн может работать при большой зернистости и не боится утреней росы. Цена такогокомбайна средняя, что позволяет активно использовать его при сборе урожая.

По агрегированному методу зерновые комбайны подразделяются на следующие категории:

• Самоходные. Как известно, это один из самых распространенных типов комбайнов, которые активно используются для уборки зерновых культур.
• Навесные. Довольно часто используют для уборки урожая.
• Прицепные. Для данного типа комбайна необходим трактор, так как работает он только вместе с ним.

Правильная обработка и хранение урожая

Хорошей урожайности зерновых не достаточно для уборки запланированного объема сырья. Этот урожай еще нужно правильно переработать и хранить при надлежащих условиях. для этого нужно:

• контролировать высоту среза стебля во время уборки;
• контролировать аккуратность разгрузки зерноуборочных машин;
• провести тщательную очистку зерна — если зерно плохо очищено, то хранить его нельзя;
• зерно должно быть правильно высушено (нужно использовать вентиляцию и тепловую сушку);
• проведение дезинфекции;
• хранить зерно нужно в специальных хранилищах;
• периодически нужно проверять годность семенного зерна.

Самостоятельное изготовление

Для того чтобы успешно изготовить подобного рода оборудование, потребуется определиться с желаемой моделью, а также обзавестись её чертежами. После этого достаточно убедиться в наличии всех необходимых материалов и инструментов, что позволит незамедлительно приступить к процессу сборки.

Комбайны отличаются по типу механизма

Необходимые инструменты и материалы

Сборка изделия завершится успешно, если заранее убедиться в наличии всех нужных материалов и инструментов. Простейший комбайн вполне можно изготовить из подручных элементов, среди которых целесообразно отметить:

• металлопрофиль;
• арматура;
• стальные прутья;
• диски от старых транспортных средств;
• труба;
• подшипники шарикового или роликового типа;
• шестеренки и цепь;
• крепежные элементы.

В процессе сборки мастеру потребуется стандартный набор инструментов, а также УШМ, сварочный аппарат, мощная дрель и измерительные приборы

Крайне важно все неподвижные соединения конструкции осуществлять посредством сварки, что позволит гарантировать её надежность и длительный срок службы

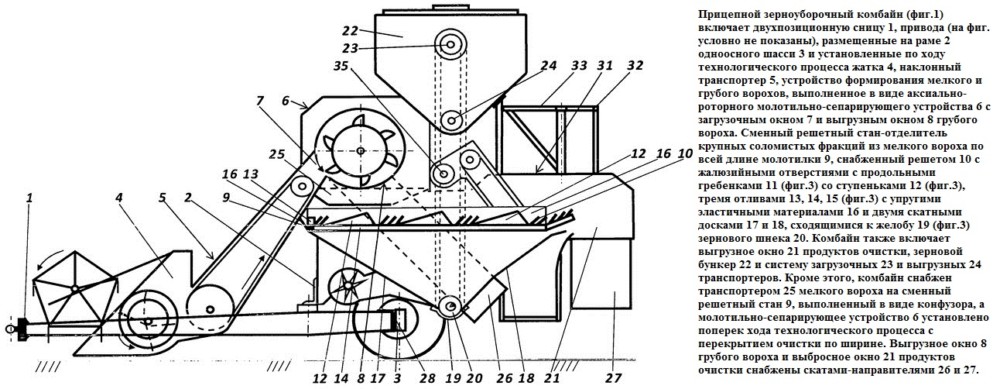

Чертежи

Большое значение имеет выбор подходящей модели устройства, которую планируется собрать. Она должна соответствовать имеющимся материалам, однако мастер при желании может внести изменения в её конструкцию, что позволит адаптировать сооружаемое изделие для решения конкретных задач.

Порядок сборки

Сборка самодельного комбайна проходит в несколько основных этапов, первым из которых представляется изготовление рамы. Она должна быть прямоугольной формы, а её основой является стальной профиль. К ней потребуется закрепить рабочий барабан, а также опору для приводного вала.

Настоятельно рекомендуется изготавливать раму таким образом, чтобы она имела внушительный вес, поскольку это позволит свести к минимуму вибрации, возникающие в процессе работы. При дальнейшей сборке следует придерживаться следующей инструкции:

Изготовить остов для зернового барабана. Для этого можно воспользоваться отрезками уголков из стали, которые потребуется приварить к колесным дискам. Последние можно взять из старых отечественных автомобилей, например, Москвич или ВАЗ. При этом торцевые части элементов срезаются, а кольца привариваются.
Разместить между уголками прутья из арматуры и присоединить их, используя сварочный аппарат.
Собрать вал, используя прочную металлическую трубу необходимого размера. Разместить его в 2 опорах, которые присоединены к раме агрегата. При этом вал должен быть оснащен шестеренкой, которая будет применяться для цепного привода.
Оснастить барабан внешним кожухом, который лучше всего изготовить, используя стальную бочку объемом 200 л. Его верхняя часть должна демонтироваться, что позволит при необходимости быстро выполнить очистку или провести ремонтные работы.
Просверлить отверстия для сброса зерна, соединить половины кожуха с помощью нескольких болтов.
Установить на раму приводной вал, при желании смонтировать редуктор на противоположной стороне агрегата

Смонтировать цепь, уделив особое внимание её правильной натяжке, что позволит избежать её соскакивания в процесс работы.
Закрыть цепь защитным кожухом, который можно сделать из стали или других материалов, что позволит продлить срок её службы.
Под барабаном смонтировать решетку из стали, что позволит осуществлять сбор соломы.

Подобное устройство представляется самодельным комбайном барабанного типа. Он может работать посредством присоединения к валу отбора мощности трактора либо к заднему мосту.

Об устройстве

Как уже упоминалось ранее, мини комбайны для сборки зерна практически ничем не отличаются от более габаритных комбайнов, выполняя абсолютно идентичный фронт работы.

Такие агрегаты собирают колосья, после чего обмалывают их. Часто бывает, что нужно не сразу обработать собранное. В таких случаях применяется молотковая дробилка для зерна. Конечным процессом будет очистка получившегося зерна от соломы и прочего мусора.

Речь идет о молотилке, веялке и жатке.

Что касается современных зерноуборочных мини комбайнов, то они могут комплектоваться дополнительными оборудованиями, позволяющими существенно расширить их функционал. В частности, с помощью таких агрегатов становится возможным, помимо уборки зерна, еще и осуществлять посев семян овощных культур, вязать снопы и т.д.

Мини зерноуборочный комбайн

Большинство моделей мини комбайнов оборудовано сиденьем для оператора, а некоторые являются уменьшенной копией габаритных комбайнов, т.е. в их конструкции присутствует полноценная операторская кабина.

Движение осуществляется при помощи трех передних передач (в некоторых моделях передач может быть больше) и одной задней.

В частности, есть рычаг сцепления, рычаг переключения скоростей, а также рычаги управления, с помощью которых можно регулировать высоту срезания колосьев. Это очень полезная функция, особенно в районах, изобилующих склонами и сложным рельефом.

Данные зерноуборочные агрегаты имеют в своем наличии дизельный двигатель небольшой мощности, что позволяет существенно экономить на расходе топлива.

Это очень важно для частных лиц, у которых довольно небольшое подсобное хозяйство, где наличие больших мощностей и не требуется, а вот вопрос экономии всегда стоит довольно остро. На завершающем этапе, когда происходит очистка от соломы и прочего сора, зерно попадает в специальный мешок или резервуар (в более габаритных моделях)

Что касается соломы, то она выбрасывается по другому каналу, отдельно от очищенного зернового материала

На завершающем этапе, когда происходит очистка от соломы и прочего сора, зерно попадает в специальный мешок или резервуар (в более габаритных моделях). Что касается соломы, то она выбрасывается по другому каналу, отдельно от очищенного зернового материала.

Исходя из этого, можно резюмировать основные преимущества подобного рода техники:

• Доступная цена за мини комбайн, которая является приемлемой для большинства категорий граждан.
• Экономичный расход горючего, что положительным образом сказывается на себестоимости конечной продукции.
• Компактные размеры агрегата позволяют показывать неплохие показатели маневренности, что очень кстати на местности, где наблюдается сложный рельеф.
• Легкость в управлении позволяет не получать специального разрешения или соответствующего удостоверения.
• Возможность проведения ремонтных действий прямо на месте работы, без транспортировки в сервисный центр.
• Благодаря небольшим габаритам, данные мини комбайны можно беспрепятственно хранить в относительно небольших помещениях.

Более подробно о работе мини комбайна смотрите на видео:

Это интересно: Устройство тормозной системы грузовых автомобилей КамАЗ

Уборка кукурузы

Сбор кукурузы предполагает не лишь уборку початков — убираться должна и листостебельная масса. Кукурузу на зерно сейчас убирают при помощи специальных машин «Херсонец». При помощи машинного способа проводится уборка не всей кукурузы, так убирают лишь скороспелые сорта имеющие маленькие листья и плотные стебли. Кукурузу могут собирать двумя методами:

• Одновременный обмолот и жатва. Для срезания кукурузы, молотьбы зерна и измельчения зеленой массы применяется специальная жатка или переоборудованный комбайн.
• Сбор початков (без обмолота). Для срезания кукурузы, молотьбы зерна, измельчения зеленой массы, очистки и просушивания зерна применяются специальные отдельные механизмы.

Кукурузу начинают собирать в период, когда она входит в этап восковой спелости. Сбор данной культуры идет на продолжении 1-2 недель. Зерно, которое в будущем будет использоваться для посева, отбирают при начале полной зрелости. При условии, что влажность зерна не выше 30%, уборку часто совмещают с обмолотом.

После уборки обработка культуры разделяется на 2 направления:

• обработка и сушка неочищенных и очищенных початков;
• обработка и сушка зерна, которое намолочено.

Виды и классификация зерноуборочных комбайнов — принцип работы

Современный комбайн зерноуборочный представляет собой сложную, универсальную и многофункциональную технику, которая призвана механизировать уборку различных культур, тем самым сделав ее максимально эффективной и быстрой.

Если рассматривать устройство зерноуборочного комбайна, то основное отличие наблюдается в принципе обработки – прямом комбайнировании, при скашивании и обмолачивании, происходящими одновременно, а также раздельном сборе зерна, и укладке, сваливании срезанных жаткой стеблей. Во втором случае только при вторичном заходе осуществляется подбирание и обмолачивание сваленных компонентов.

Прежде чем поступить в специальный бункер, зерно очищается, при этом слома и плева мульчируются, также они могут комплектоваться в снопы, выбрасываясь на жниву.

Принципы передвижения

• Самоходные зерновые комбайны – обладают приводом на гусеничную или же колесную ходовую. Работают от двигателя внутреннего сгорания.
• Зерновой комбайн прицепной – функционирует при помощи буксировки трактором. Он может быть оснащен собственной силовой установкой или же получать заряд от двигателя трактора.
• Навесные марки зерноуборочных комбайнов – такие модели оборудованы собственным двигателем или же запитываются от ВОМ.

Номинально пропускная способность

Классификация зерноуборочных комбайнов может проводиться по способности пропускать и обрабатывать культуру. Если молотилка может обработать килограмм зерновой массы в секунду, то ей присуждается первый класс, два – второй. Практически все современные модели относятся к третьему, четвертому и пятому классу. Узнать, какой зерноуборочный комбайн лучше, вы сможете, только изучив все параметры и сопоставив их с агрегатами одного типа.

Тип молотильно-сепарирующего устройства

Устройство молотильного аппарата зерноуборочного комбайна дает нам еще три типа для определения вида техники:

• Гибридные зерновые комбайны сегодня очень популярны. Конфигурация базируется на барабане и роторе. Зерноуборочные комбайны РСМ отличаются высокой функциональностью. Они могут быть использованы не только для зерновых культур, но и для бобовых, сои, риса и прочего. Кроме повышенной мощности можно отметить и существенный расход топлива. Данная особенность обусловила эксплуатацию на больших территориях с высокими показателями урожайности.
• Устройство зерноуборочного комбайна барабанного или клавишного, имеет не сложную конструкцию сепарирующего узла. После того как колоски срезаются, они направляются в барабан, где на большой скорости и происходит сепарация зерен. Зерноуборочный комбайн Агромаш 3000 имеет подобную систему, чтобы извлечь максимум из обработки, колосья и солома попадают на клавиши, используемые в качестве сита. Часто эта техника применяется для уборки кукурузы и подсолнечника.
• Роторный молотильный аппарат зерноуборочного комбайна сконструированы с фильтром, который способен эффективно разделить зерна и солому. Он может быть применен для сбора рапса. К недостаткам можно причислить большой расход топлива, однако он компенсирован высокой производительностью и минимальной потерей зерна.

Габариты комбайнов

• Если для обработки масштабных участков подходят крупногабаритные модели, то в небольших хозяйствах настоящим спасением стал мини комбайн зерновой. Он выполняет те же функции что и комбайн зерноуборочный самоходный КЗС 10К 26, но обладает компактными размерами и малым весом, благодаря чему не повреждает почву. Японские мини комбайны зерновые весьма эффективны и могут быть использованы со вспомогательными агрегатами и техникой.
• Если вас интересует самый большой зерноуборочный комбайн мира, то им стал New Holland CR10.90, также в этом направлении работает американский производитель Джон Дир, стоит отметить, что и зерноуборочные комбайны российского производства стремительно развиваются в этом направлении.

В том случае, если ваш участок достаточно компактен, и в приобретении промышленного комбайна смысла нет, вы можете сэкономить и использовать самодельный зерноуборочный комбайн, или же довериться многолетнему опыту профессионалов, приобретя максимально удобный и продуктивный зерновой мини комбайн Вольво ВМ 800.

Сказать какой зерноуборочный комбайн лучше, нельзя. Все зависит от поставленных целей и особенностей собираемой культуры, особенностей грунта и ландшафта, а также прочих нюансов. Вы можете сами досконально изучить принцип работы зерноуборочного комбайна, или же обратиться к высококвалифицированным специалистам, которые помогут осуществить выбор оптимального варианта, исключительно для вас и вашего хозяйства.

На одной волне

Главное правило — не работать с одной регулировкой все время, менять настройки при смене культуры и погодных условий, резюмирует Ральф Хенке. Но операторы зачастую поступают ровно наоборот, и если потери не критичны и зерно более-менее чистое, они будут продолжать работать, а усовершенствование производительности и оптимизация процесса работы их, как правило, не интересует.

Исправить эту ситуацию призваны разработанные некоторыми производителями комбайнов автоматические программы настройки. Например, система СEMOS у CLAAS или IСА у John Deere.

Эти системы призваны нивелировать ошибки оператора и помочь ему оптимизировать процесс уборки, разъясняет Мария Минаева. Например, оператор может сам выбрать, что он хочет в данном комбайне отрегулировать: улучшить качество зерна, уменьшить потери и т. д. И комбайн будет автоматически производить настройку самого себя под эти задания, в дальнейшем предоставляя оператору информацию о результатах проведенных изменений.

Как объясняет Ральф Хенке, оператору не нужно вдаваться в процесс и во все тонкости настройки: из кабины он может задать все параметры, которые его интересуют, и «спросить» у системы, как оптимизировать работу. «Например, оператор хочет улучшить качество зерна и уменьшить потери, в этом случае он задает вопрос системе комбайна, а система, в свою очередь, предлагает изменить те или иные настройки. И если оператор принимает ее решение, то настройки воплощаются в жизнь с помощью самой системы или с помощью усилий оператора», — описывает процесс Хенке.
