Гаражные гидравлические краны складного и нескладного типа

Основные разновидности оборудования

Среднестатистический гараж имеет урезанную квадратуру и нуждается в тщательном подборе оборудования. Перед обустройством рекомендуется тщательно изучить необходимость отдельных механизмов, их разновидности, плюсы и минусы. Гидравлический кран определяется по двум критериям.

По виду приводов

Выделяются также два подвида гидравлического привода:

• автоматизированная конструкция с гидроцилиндрами;
• комбинированная, с гидроцилиндрами и лебедками ручного управления.

Существенный недостаток первого – масляные цилиндры. Они нуждаются в частой регулярной замене, поэтому такая конструкция считается крайне невыгодной для постоянного пользования. Комбинированная система прослужит дольше. Однако часть работы с лебедками придется взять на себя механику.

По конструкции опоры

Гидравлические краны подразделяются на передвижные и стационарные, могут быть складными и сборными литыми (гусь). Для обычных гаражей рациональнее подобрать передвижную конструкцию со складными деталями.

Особенности конструкций гаражных кранов

Гаражный кран с опорными лапами, расположенными под углом

Практически все краны устанавливаются на массивные опорные профили, которые могут быть расположены параллельно друг к другу или смотреть в стороны от центра под углом, как показано на фото выше. Стоит отметить, что с опорами, разведёнными в стороны, кран будет значительно устойчивее.

Опоры на станинах, как и стрелы кранов, могут быть двух видов:

• цельные:
• телескопические.

Телескопическая стрела существенно увеличивает функциональность оборудования, однако важно помнить, что чем больше вылет стрелы, тем меньше грузоподъемность крана. На таких моделях имеется специальная инструкция, которая четко регламентирует дальность вылета и вес груза в соотношении

Особого внимания заслуживают краны, которые оборудованы специальным противовесом, что позволяет сократить вылет опор и увеличить вылет стрелы без потери в грузоподъемности, однако цена кранов с противовесами значительно выше.

Гидравлический привод

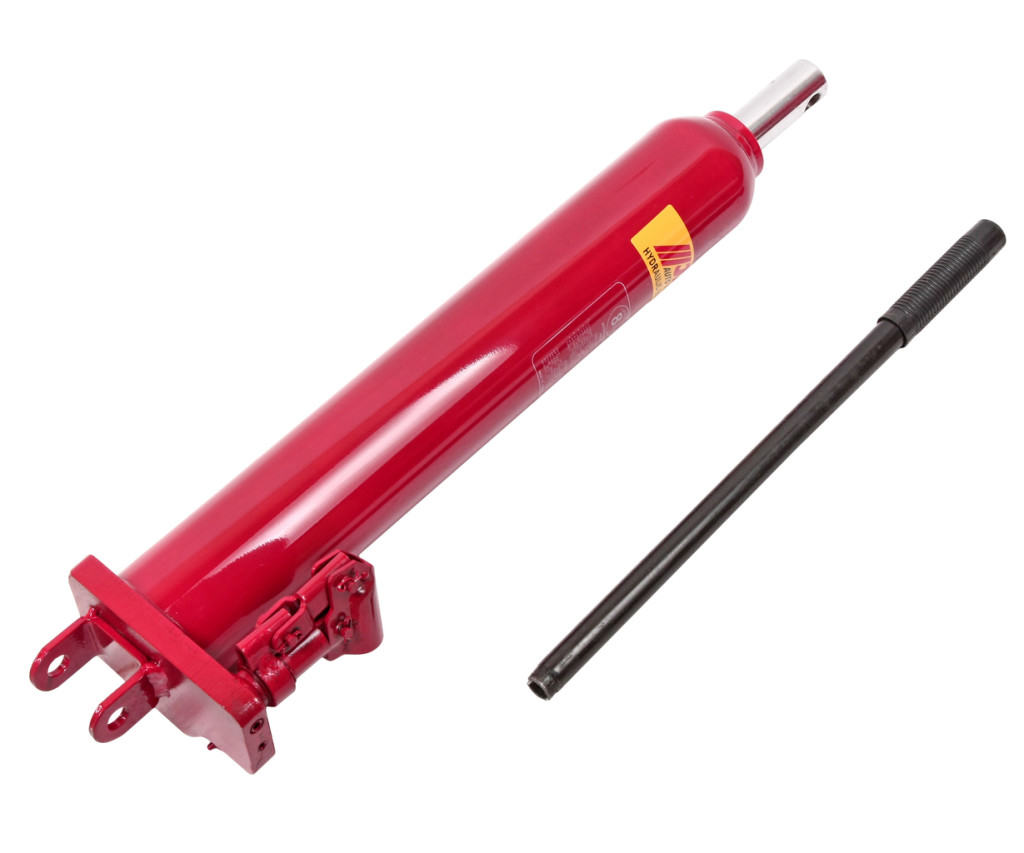

Пример гидравлического цилиндра для гаражного крана

Модели гаражных кранов могут иметь два вида приводов:

• гидравлический: все операции осуществляются при помощи гидравлических цилиндров;
• комбинированный: для работы оборудования применяется как гидравлические цилиндры, так и механические лебёдки ручного типа с блоками усиления.

Гаражные гидравлические краны оборудованы специальными цилиндрами, которые имеют корпус и телескопический толкатель с поршнем. При помощи механического привода оператор нагнетает давление масла в корпусе цилиндра, которое, в свою очередь, оказывает давление на поршень и выталкивает телескопический шток, поднимая стрелу.

При необходимости опустить груз, оператор сбрасывает давление в корпусе цилиндра и стрела, которая имеет шарнирное соединение с корпусом крана, опускается под собственным весом и весом груза.

Особенности складной модели гидравлического крана

Наиболее распространённая складная модель гаражного крана

Поскольку кран гаражный гидравлический складной имеет наибольшую популярность среди частных владельцев гаражей, то остановимся на этой модели подробнее.

Большая часть всех моделей изготовлена из металлической профильной трубы разного размера, но есть и более мощные краны с грузоподъемностью до 3 тонн, в конструкции которых применяют Т-образные или двутавровые швеллеры. Опоры такого крана имеют колёса и разнесены в стороны под таким углом, чтобы его можно было подкатить под автомобиль с любой стороны.

Вертикальная балка практически всегда установлена под небольшим углом и может иметь одну или две дополнительные опоры. Такая модель позволяет снять всю нагрузку с вертикальной опоры и распределить её равномерно по станине.

Гидравлический гаражный складной кран имеет телескопическую стрелу, вылет которой устанавливается в ручном режиме и фиксируется в трёх основных позициях. В инструкции по эксплуатации обязательно должен быть указан вес, который может поднять кран при каждом положении стрелы.

Каждый гаражный кран гидравлический имеет одно слабое место, это сам масляный цилиндр. При неправильном режиме эксплуатации и чрезмерных нагрузках цилиндр может выйти из строя, однако, его можно легко заменить на новый собственными силами.

В приложении к изложенному материалу предлагаем просмотреть видео-ролик о гаражных гидравлических кранах и их особенностях.

Привод гидравлического гаражного крана

Существует несколько видов гидравлического привода:

• с гидроцилиндрами;
• с гидроцилиндрами и лебедками ручного управления.

Когда оператор повышает уровень давления в цилиндрическом блоке, масляная жидкость воздействует на поршневую часть, выталкивая телескопический шток, в это время происходит подъем стрелового оборудования.

По характеру движения выходного звена гидравлического силового агрегата выделяют следующие виды приводов:

1. Вращательного движения. Конструкция такого механизма включает в себя гидродвигатель, оборудованный ведомым звеном с неограниченным вращательным движением.
2. Поступательного движения. В этом случае используется гидроцилиндр с возвратно-поступательным движением звена ведомого типа (штока поршневого механизма, плунжера).
3. Поворотного движения. Механизм крана оборудован поворотным гидравлическим мотором, ведомое звено которого совершает возвратно-поворотное движение на угол менее 270°.
4. Регулируемый. В этом случае скорость звена выходного типа можно отрегулировать при помощи изменения частоты вращения коленчатого вала силового агрегата, который активирует работу насоса высокого давления.
5. С замкнутой схемой циркуляции рабочей жидкости. Это значит, что топливо возвращается во всасывающую гидравлическую линию насосного механизма. Такой привод имеет небольшой вес и обеспечивает высокие показатели частоты вращения ротора без опасности попадания воздуха в систему.

Как пользоваться

Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.

Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

• на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
• на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Преимущества

Среди преимуществ гидравлической крановой установки можно выделить следующее:

1. Легкая приспособляемость и простоту управления. Такое оборудование не требует наличия специальных навыков. Оно облегчает проведение ремонта и работ по техническому обслуживанию узлов автомобиля и грузовых транспортных средств.
2. Минимальная величина инертности и высокий уровень плавности выполняемых операций.
3. Во время выполнения операций с грузом поднимаемый объект четко зафиксирован, что обеспечивает его целостность и сохранность.
4. Автономность работы. Для функционирования гаражного кранового оборудования не требуется дополнительного источника питания.
5. Компактность. Это позволяет хранить и использовать оборудование в условиях небольшого помещения. Также благодаря небольшим размерам,устройство можно подкатить под любой транспорт.
6. Надежность конструкции. Установка изготавливается из прочного металлического сплава, корпус усилен специальными сварными элементами и швами, что увеличивает срок эксплуатации.
7. Благодаря тому, что ходовой механизм надежно прикреплен к основе крана, во время перемещения оборудование не наносит вреда подстилающей поверхности и не издает лишних шумов.
8. Высокий уровень грузоподъемности.
9. Хороший уровень вылета рабочего органа.
10. Конструкция крановой установки обеспечивает высокий уровень защиты от угловых нагрузок, снижая вероятность опрокидывания крана.
11. Невысокая стоимость оборудования и запасных деталей.

Устройство и принцип работы

Устройство гидравлического крана включает в себя такие элементы, как:

1. Гидравлический цилиндр грузового барабанного механизма.
2. Гидроцилиндр тормозной педали.
3. Вентиль.
4. Гидравлический распределитель.
5. Рукоятка управления.
6. Клапан обратного типа.
7. Вращающееся соединение.
8. Выносные опоры и стальная рама.
9. Труботрансформатор.
10. Фильтрующие элементы.
11. Золотник.
12. Радиатор.
13. Подъемный механизм типа гусь.
14. Насос высокого давления.
15. Коробка передач.
16. Двигатель и ходовые колесные механизмы.
17. Бак для топливной жидкости.
18. Стрела и грузовая цепь с крюком для захвата грузов.

Принцип работы данного оборудования:

1. Лебедочный механизм опускается вниз при помощи троса, который находится на стреле подъемника.
2. К тросу прикрепляется груз при помощи крюка.
3. Во время движения рукоятки управления происходит повышение уровня давления рабочей жидкости в гидравлическом цилиндре. Это приводит к подъему штока, соединенного со стрелой.
4. Груз начинает подниматься тогда, когда лебедочный механизм наматывает трос обратно.
5. На высоте груз фиксируется при помощи специального оборудования.
6. Для того чтобы грузы не перевернулись, используются механизмы с противовесом. Это могут быть консольные балки или стабилизаторы.
7. Длина стрелового оборудования регулируется при помощи гидравлического блока цилиндров. Один цилиндр используется для подъема и опускания стрелы, а другой — для ее удлинения и укорачивания.

Технология сборки крана своими руками

При наличии определенных навыков собрать механизм собственноручно не составит труда

Для этого важно составить предварительный чертеж конструкции, грамотно выбрать материалы и четко следовать инструкции сборки

Схемы и чертежи

Ниже представлены примерные чертежи гидравлического крана. Точные расчеты требуется производить самостоятельно, исходя из параметров конкретного гаража.

Выбор материала

Для самостоятельного построения гаражного подъемника рекомендуется сначала закупить весь требующийся материал:

1. 3 стальных уголка с параметрами 7.5х7.5х0.8 сантиметров.
2. «Червячный» редуктор, минимальная грузоподъемность которого начинается от 300 килограмм, а придаточный показатель – 60 килограмм.
3. Крепкая стальная плита толщиной в один сантиметр. При наличии старого станка по металлу можно ее взять из него, посторонней помощи для этого не понадобится.
4. Около 10 подходящих болтов.
5. 2 плотных металлических цепи с диаметром от двух до трех сантиметров. Кран предназначается для работы с очень тяжелыми материалами – следует внимательно следить за качеством металла.
6. Крюк.
7. Стальной трос диаметром 5 миллиметров.
8. 2 шпонки с разными параметрами в форме звездочки.

Пошаговая инструкция построения

Процесс сборки и установки самодельного гаражного крана не выглядит сложным:

• стальные уголки требуется установить на параллельных стенах;
• на них закрепить стальную плиту с помощью болтов «М8»;
• на плите зафиксировать «червячный» редуктор;
• установить шпонку большего размера на приводном вале;
• на заранее обозначенном месте просверлить дырку, провести в нее цепь и сомкнуть ее в кольцо;
• зафиксировать шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите еще 2 отверстия;
• продеть через отверстия вторую цепь, где один конец окажется на маленькой шпонке, а на втором установлен крюк.

Самостоятельная установка крана имеет ряд важных преимуществ. Например, стоимость самодельного механизма почти в два раза ниже покупного.

Источник

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.
