Газ 3507

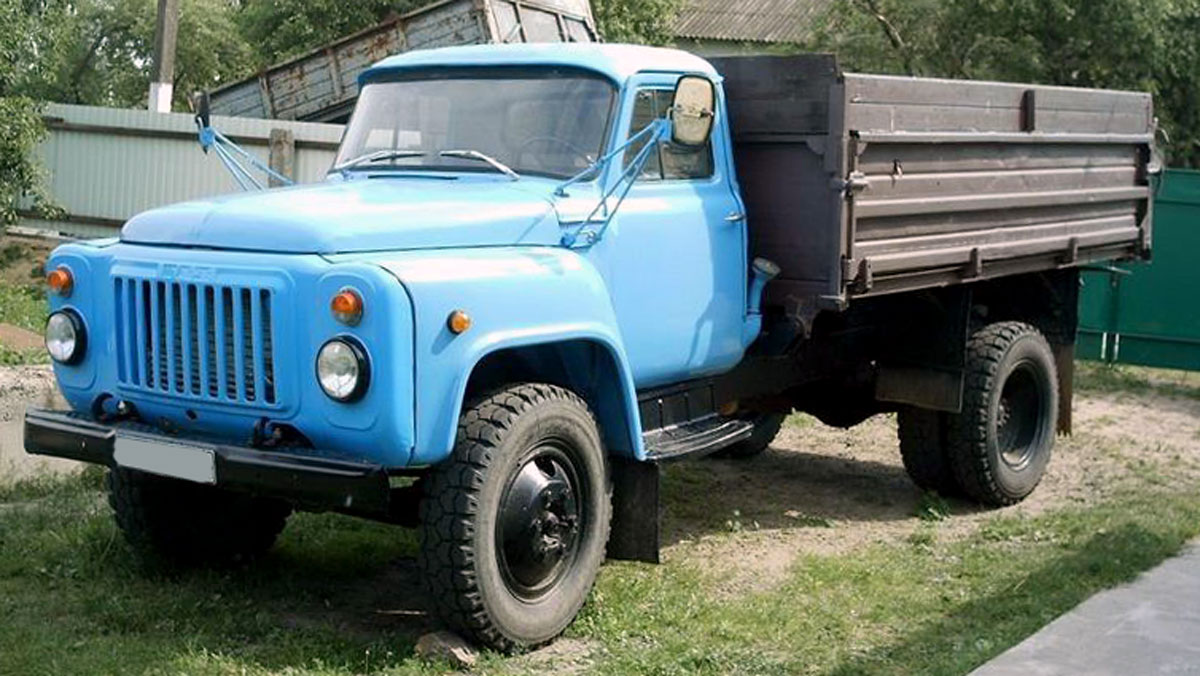

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

• компоновка — переднемоторный грузовой автомобиль с задним приводом;
• разновидность двигателя — ЗМЗ-53;
• тип охлаждения — жидкостное;
• коробка передач — МКПП с 4 ступенями + задняя передача;
• вес — 3,2 тонны;
• максимальная грузоподъемность — 4,5 тонны;
• размер шин — 24-50,08 см;
• размер колес — 8,25-20 дюймов;
• объем топливного бака — 90 литров;
• тип топлива — бензин А-76;
• максимальная скорость движения — 90 км/ч на трассе;
• расход топлива — 24-30 л/100 км.

Надрамное устройство

Надрамное устройство для монтажа самосвальной грузовой платформы выполнено в виде 3-х отдельных узлов: балок передней и задней, плюс надрамника.

Передняя балка – это полый брус, изготовленный из гнутого металлопрофиля. К верхней плоскости балки приварены два кронштейна для установки резиновых буферов, к нижней плоскости — кронштейны для её крепления к раме автомашины. На концах балки, при помощи боковых накладок, приварены оси опор передних опорных кронштейнов платформы, а также кронштейны крепления переднего бокового фонаря и боковой защиты.

Надрамник – это сварная рамная конструкция, которая закреплена болтами на раме автомашины. Состоит он из двух продольных балок, которые связаны поперечинами. К поперечинам приварены опора гидроцилиндра с опорной пятой. Сюда, с помощью четырёх болтов и крышки крепления, установлена нижняя шаровая опора гидравлического цилиндра. На левой продольной балке надрамника находится предохранительный упор – для фиксации поднятой назад платформы. Также на надрамнике имеются резиновые буферы.

Задняя балка также сделана из прямоугольного профиля. К верхней её плоскости приварены опорные кронштейны и опоры, с которыми взаимодействуют задние опорно-поворотные устройства платформы, а к боковым и нижней плоскостям – кронштейны 16 для крепления этой балки к раме автомобиля. К задней балке также приварены кронштейны для крепления задних фонарей, держателя номерного знака, заднего бокового габаритного фонаря и контурного огня.

Для смягчения динамических ударов и снижения шума (в частности, при движении самосвала с порожним кузовом) предусмотрены резиновые буферы. Четыре специальных фиксатора предназначены для фиксации грузовой платформы в транпортном её положении.

Технические характеристики

Технические характеристики самосвала ГАЗ-САЗ-3511 на базе автомобиля ГАЗ-66:

Характеристики	Ед. измерения	Показатели
Тип двигателя	ЗМЗ-66-06
Скорость передвижения (максимум)	90	км/час
Грузоподъемность (без добавочных бортов)	3,1	т
Грузоподъемность (с добавочными бортами)	2,9	т
Мощность двигателя	88,3	кВт
Частота вращения (номинальная)	3200	об/мин
Крутящий момент (максимум)	284,4	Нм
Число цилиндров двигателя	8	шт.
Объем цилиндра	9,2	см
Ход поршня	8	см
Рабочий объем	4,25	л
Объем бака для горючего	210	л
Потребление горючего на 100 км	от 20 до 24	л
Колесная формула	4х4
Радиус поворота (максимум)	9,5	м
Ширина передней колеи	1,8	м
Ширина задней колеи	1,75	м
Колесная база	3,3	м
Просвет	0,315	м
Вес (полный)	7,25	т
Вес (снаряженный)	4,2	т
Ширина (по задним шинам)	2,46	м
Высота по кабине	2,49	м
Длина (полная)	6,235	м
Тип кузова	с тремя прямыми откидными бортами
Объем кузова (без добавочных бортов)	5	м3
Объем кузова (с добавочными бортами)	10	м3
Площадь основания кузова	8	м2
Высота кузова	0,62	м
Высота кузова с добавочными бортами	1,25	м
Длина кузова внутри	3,52	м
Ширина кузова внутри	2,28	м
Угол опрокидывания кузова назад	50	°
Угол опрокидывания кузова вбок	45	°

На видео самосвал на базе шасси ГАЗ-66:

Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

1. C41R11 – стандартная
2. C41R31 – удлиненная
3. C42R31 – двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

– колея передних колес – 1 740 мм;

– колея задних колес – 1 690 мм;

– колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

– передняя ось – 2 650 кг;

– задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый “ГАЗон” будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа. Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия. Дополняется это пневматической тормозной системой типа WABCO и дисковыми тормозными механизмами.

В стандарте Газон комплектуется колесами с размерностью в 8,25R20. Но есть возможность заказа низкопрофильных колес на 17,5 дюймов. Они позволяют заметно снизить погрузочную высоту – до 1 170 мм с 1 300 мм.

Итог

Как видно, технические характеристики нового грузовика ГАЗон Next действительно отвечают требованиям времени, а сам автомобиль станет грозным конкурентом иностранных производителей, например IVECO или Fiat.

Самосвальное устройство грузовой платформы

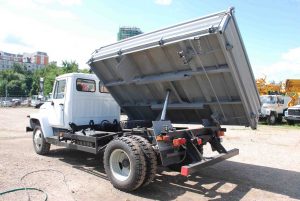

Грузовая платформа автомобиля-самосвала ГА3-СА3-З507 поднимается и опрокидывается при помощи гидравлического цилиндра 3507-01-8603010-01 . Он телескопический, одностороннего действия, с тремя выдвижными звеньями-плунжерами. Суммарный ход звеньев – 695 мм. Механизм опрокидывания производит подъём и опускание платформы, её остановку в любом промежуточном положении; ограничение давления в гидросистеме составляет не более 115 — 120 кгс/см2.

Нижняя и верхняя шаровые опоры гидроцилиндров находятся по центрам нижней части кузова и надрамника. Нужная сторона опрокидывания выбирается водителем путём освобождения съёмных штырей шарниров у основания платформы. Если свал левый – водитель освобождает два правых шарнира; правый – наоборот; если свал задний – то два передних.

Энергия передаётся от мотора на механизм поднятия платформы при помощи коробки отбора мощности, управляемой рычагом из кабины. Коробка отбора мощности – механическая, односкоростная, совмещенная с насосом и краном управления. Рычаг КОМ имеет два фиксирующихся положения: «подъём» и «нейтральное». Заправочная ёмкость гидросистемы вмещает 16 литров. На корпус коробки отбора мощности помещён масляный насос НШ-32У-3, а позади кабины, между рамой и кузовом, находится масляный бак из тонких штампованный стальных листов.

Двигатели, трансмиссия, рулевое управление, тормоза

Грузовики ГА3-З307 укомплектованы бензиновыми двигателями 3М3-52З1.10. Это восьмицилиндровый V-образный карбюраторный мотор рабочим объёмом 4,67 литров и номинальной мощностью 124 л.с. Максимальный крутящий момент – 298 Н.м. Степень сжатия – 6,7. Присутствуют функция рециркуляции отработавших газов и жидкостное охлаждение. Масса мотора – 275 кг. Двигатель работает на низкооктановом (76-м, 80-м) бензине.

Грузовики модели ГА3-З307 оснащены дизельными двигателями Д-245.7 Минского моторного завода. Это рядный 4-х цилиндровый дизельный двигатель рабочим объемом 4,75 литра и мощностью 122 лошадиные силы, с турбокомпрессором и интеркулером (предварительным охлаждением наддувочного воздуха). А также – микропроцессорной системой впрыска дизтоплива. Масса этого двигателя – 530 кг. максимальный крутящий момент – 410 Н.м. Степень сжатия – 17.

Самосвал ГА3-СА3-З507 оснащён механической четырёхступенчатой коробкой переключения передач, однодисковым сухим сцеплением и одинарной гипоидной главной передачей. Для рулевого управления используется пара – глобоидный червяк и трёхгребневый ролик (на бензиновых самосвалах), или механизм типа винт — шариковая гайка с гидроусилителем. Тормозная система – с пневмогидравлическим приводом и барабанными механизмами. Ручной тормоз – с тросовым приводом.

Назначение

На многих европейских грузовиках малой грузоподъемности несущим элементом является сам кузов. Он объединяет в себя ряд силовых элементов – лонжеронов, на которые и возлагается вся нагрузка. Но если рассматривать российскую «ГАЗель», здесь все иначе. Даже на микроавтобусы устанавливается рама. Что уж говорить – «Соболь», который, по сути, и не является грузовиком, и то построен на раме. Это классическая схема постройки автомобилей. Изначально она практиковалась и на легковушках. Но постепенно от такой конструкции стали отказываться. Сейчас рамами оснащают лишь некоторые внедорожники и коммерческий транспорт грузоподъемностью полторы и более тонн.

Таким образом, рама «ГАЗели» (фото ее вы можете увидеть выше) является ее несущим элементом. Именно на раму крепятся все важнейшие элементы в автомобиле:

• Кабина.
• Кузов.
• Подвеска.
• Двигатель.

Помимо прочего, на раму крепятся буксировочные крюки и буфера, о которые ударяется балка в случае большого хода подвески. Поэтому данный элемент должен отвечать высоким требованиям и быть стойким к нагрузкам.

Грузоподъемность автомобилей «Газель»

Автомобиль ГАЗ 3302 рассчитан на грузоподъемность 1,5 тонны, но не во всех модификациях эта характеристика одинаковая.

Габаритные размеры автомобиля газ 3302

• ГАЗ 2705 – 1,35 т;
• ГАЗ-3221 – в среднем 1-1.2 т в зависимости от модификации;
• ГАЗ 33023 «Фермер» – 1,2 т;
• ГАЗ-2752 «Соболь» (или ГАЗ-2217 «Баргузин») – от 0,6 до 0,9 т в зависимости от варианта исполнения;
• ГАЗель Next – от 1,25 т или 1,5 т в зависимости от модели.

Часто владельцев коммерческого автомобиля грузоподъемность машины не устраивает и это понятно

Для бизнеса важно за рейс увезти как можно большее количество грузов. И поэтому предприниматели пользуются различными способами для увеличения столь важной характеристики авто

Таблица технических характеристик ГАЗ 3302

• Устанавливают на все рессоры по дополнительному листу;
• Усиливают раму.

После соответствующих работ грузоподъемность увеличивается на 500 кг. Но перегружать машину свыше установленной нормы все же не следует.

Модификации

«Газон-Некст» — самосвалы, которые появились сравнительно недавно. Но у них уже имеется три модификации:

• C41R11 с трехсторонней разгрузкой. Грузоподъемность составляет 5 тонн. Его габаритные размеры — 6435 х 2307 х 2418 миллиметров. Длина колесной базы — 3770 миллиметров. Снаряженная масса составляет 8,7 тонны. Установлен дизельный двигатель с мощностью 152 лошадиные силы. Его объем составляет 3,76 литра. Он относится к стандарту Евро-4. Способен развивать скорость в 100 километров в час. Колесная формула — 4 х 2. Коробка передач имеет пять ступеней. Рессорная подвеска сделала более проходимым грузовик «Газон-Некст». Самосвал, цена которого составляет 1,1 млн. рублей, был произведен в 2014 году.
• Модель C41R31 отличается удлиненной платформой, в сравнении с предыдущей модификацией. Ее габариты составляют 7910 х 2307 х 2418 миллиметров. Колесная база равна 4515 миллиметров. Снаряженная масса — 8,7 тонны. Грузоподъемность немного меньше, она достигает 4,7 тонны. Дизельный двигатель имеет объем 4,43 литра и мощность 137 лошадиных сил. Относится к стандарту Евро-4 по экологичности. Подвеска — рессорная. Колесная формула самосвала — 4 х 4. Пятиступенчатая коробка передач.

Устройство

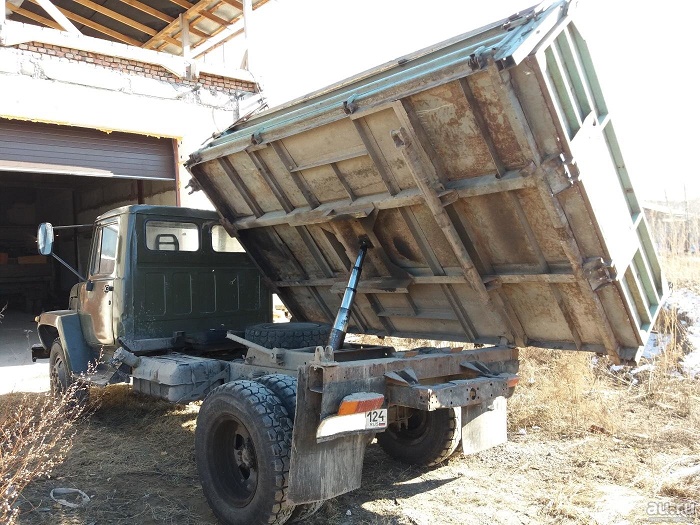

Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66. Но есть и отличия:

Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.

У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.

Кузов

Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.

Двигатель

На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом). Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.

Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.

Трансмиссия

Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.

Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.

Габаритные размеры самосвала ГАЗ-66

Ходовая часть

Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой). Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.

Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.

Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.

Рулевое управление

Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине. Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.

Кабина

Кабина, находящаяся над мотором, целиком сделана из металла, рассчитана на два места. В ней предусмотрена система отопления, а также имеется омыватель стекол. В комплекте к автомобилю идет брезентовая койка-гамак, которую можно повесить в кабине с помощью четырех крючков.

Разновидности «Газелей»

Автомобили класса «Газель» предназначены для перевозки грузов на набольшие и средние расстояния (до 500-700 км). Средняя скорость на трассе равна 100 км/ч.

Вариант газели 3302 для перевозки людей

Базовой моделью коммерческого автомобиля считается бортовой ГАЗ 3302. Бортовые автомобили с завода комплектовались дугами и тентом.

В семействе «Газелей» можно отметить следующие модификации:

• ГАЗ 2705 – трехместный металлический фургон;
• ГАЗ-33023 – бортовой автомобиль с удлиненной семиместной кабиной «Фермер»;
• ГАЗ-2752 – цельнометаллический фургон с укороченной базой «Соболь»;
• ГАЗ-2217 – «Баргузин», микроавтобус на базе «Соболя»;
• ГАЗ-3221 – микроавтобус со стандартной базой на базе цельнометаллического кузова 2705.

Модификаций «Газели» было очень много, и поэтому говорить о габаритах достаточно непросто – данные совсем разные. Также выпускались и кузова с удлиненной базой, с 2010 года пошла серия модифицированных автомобилей «Газель-Бизнес». А с 2013 года Горьковский автозавод приступил к выпуску коммерческих автомобилей нового поколения – «Газель Некст».

Работа с самосвальным кузовом

Управление гидросистемой самосвальной установки самосвала ГА3-СА3-З507 производится двумя рычагами – рычагом управления коробкой отбора мощности и рычагом крана управления. Эти рычаги находятся в кабине, справа от рычага переключения передач. Рычаг крана управления тоже имеет 2 положения: «опускание» и «нейтральное». Кран управления – трёхклапанный, шарикового типа.

Для опрокидывания кузова нужно рычаг управления КОМ поставить в крайнее переднее положение по ходу автомобиля, при включенном двигателе и выключенном сцеплении.

По включении сцепления задействуется коробка отбора мощности с маслонасосом, и масло из бака-резервуара начинает поступать под давлением по нагнетательной магистрали в гидроцилиндр. Под влиянием прибавляющегося давления масла плунжеры гидроцилиндра начинают выдвигаться, обеспечивая опрокидывание кузова. Прежде чем включать коробку отбора мощности для опрокидывания кузова, нужно убедиться в правильности освобождения фиксаторов платформы.

Разгрузка назад производится с плавным движением автомашины вперёд на полтора/два метра, чтобы не допускать упора заднего борта в сваленный груз. Не рекомендуется ускорение разгрузки посредством резких рывков платформы, или резких движений самого самосвала.

Нельзя ездить с поднятым кузовом, с включенной коробкой отбора мощности, а также без закрепления платформы всеми 4-мя фиксаторами. Нельзя наращивать борта грузовой платформы дополнительно, для увеличения её объёма более десяти кубометров.

Сферы применения техники

Способность перевозить большие по тем временам объёмы различных грузов позволяло широко использовать ГАЗ-53 в народном хозяйстве. В частности, машину применяли в строительстве, сельском хозяйстве, лесничестве.

Самосвал доставлял на рабочую площадку песчано-гравийную смесь, глину, бетонный раствор. Также автомобиль перевозил кирпичи и стеновые блоки. Газон также использовался для вывоза строительного мусора.

Во время уборочной страды машина перевозила урожай на элеваторы. А весной работала по доставке на поля удобрений. Благодаря способности передвигаться плохо оборудованным дорогам, самосвал был незаменим при транспортировке дров.

Размеры Газель Некст

Модель Газель Next – это автомобиль класса LCV второго поколения, коммерческий авто производится с 2013 года. Марка Некст также выпускается в различных кузовах. Бортовой грузовик является базовой моделью, размеры его кузова следующие:

• длина – 3,089 м;
• высота (от основания до верхушки тента) – 1,8 м;
• ширина – 1,978 м.

Как и на Газели первого поколения, в модели Next предусмотрена установка удлиненного кузова 4,2 и 5,0 м. Колесная база нового авто LCV в стандартном варианте – 3,145 м, в удлиненной версии – 3,745 м (расстояние между осями увеличено на 0,6 м). По-прежнему существует модель Gazel Next Fermer. Как и базовый автомобиль, Фермер комплектуется тентом из ПВХ, длина кузова этого авто немного больше, чем у ГАЗ-33023, она равна 2,4 м. Грузоподъемность базового бортового грузовика – 1,5 тонны, модели Фермер – 1.2 тонны.

В 2015 году ГАЗ приступил к серийному выпуску цельнометаллических фургонов Некст. Новый авто имеет длину грузового отсека 3,63 м, высоту – 1,93 м. Созданный на удлиненной базе фургон имеет объем кузова 13,5 куб. м, в стандартном варианте – 9,5 куб. м.

Есть две версии этой модели – она производится в трехместном и семиместном исполнении, машина предназначена для использования в коммерческих целях и частного пользования

На мировом автомобильном рынке существует немало автомобилей подобного класса, но у машин LCV Gazel Некст есть одно важное преимущество – это цена. Российская марка стоит в среднем на 30 процентов дешевле всех зарубежных аналогов, при этом запчасти на машину ГАЗ купить проще, чем на иномарку

Конечно, какие-то проблемы с авто случаются, но сломаться может и любой иностранный автомобиль, только цена ремонта иномарки будет значительно выше, чем Газели.

После снятия кронштейна переднего амортизатора на раме были обнаружены трещи. Как оказалось не в одном месте.

Для ремонта скорей всего придется скинуть кабину, чтобы качественно проварить трещины, почистить раму от ржавчины и покрасить. После чего обязательно будут установлены усилители рамы.

Зачистка места трещины для будущей сварки.

Перед тем как заварить трещину определяем её длину. Для проявления длины трещины втираем любую краску. На концах трещины делаем засверливание диаметром 7 мм. Саму трещину необходимо разделать, чтобы проварить корень шва. Я например с помощью «болгарки» прорезал трещину на сквозь и зачистным диском снял фаски.

Поле этого завариваем трещину. Варили бытовым инвертором на токе около 110А-120А электродом ф3мм.

Затем рама была очищена от грязи и ржавчины с помощь металлической щетки и «болгарки»

Затем обезжириваем раму и проходим грунтом в два слоя «3 в 1» (грунт-эмаль по ржавчине).

Ходовая часть и силовые агрегаты

Под капотом грузовика стоит Ярославский турбированный дизель объемом 4,4 л. В отличие от «капризного» американского мотора Cummins китайской сборки ЯМЗ «переваривает» любую солярку, а это в российских условиях большой плюс. Очень правильный выбор сделали автозаводцы – 3,8-литровый «Камминз» вряд ли выдержал качество российского дизельного топлива, и ремонт мотора разорил автовладельцев нового ГАЗона. Несмотря на достаточно большой объем, ЯМЗ работает тише, чем его предшественник на ГАЗ 3309.

Технические характеристики и габариты Газона Next

За счет нововведений тормоза стали мягче, и на педаль газа теперь при экстренном торможении уже не нужно судорожно давить.

Удивительно, но все тормоза на новом ГАЗоне дисковые – как на передней, так и так и на задней оси. Претерпела изменения коробка переключения передач, в ней установили более надежные итальянские синхронизаторы. Механическая «пятистукпка» стала гораздо надежнее, но при этом ощутимо дороже.

Ходовая часть грузовика марки Next

Плюсы и минусы самосвалов

ГАЗон Некст самосвал, видео презентации которого вы можете посмотреть на сайте, вышел относительно недавно, в 2014 году, а некоторые его модификации лишь в начале 2015 года. За столь короткий срок, явных нареканий в работе этой техники выявлено не было, более того, можно отметить очевидные плюсы данных самосвалов. Далее основные преимущества, которые отмечаются многими экспертами.

Надежность и основательность. Специалисты завода хорошо продумали всю конструкцию самосвала, использовав в своей работе знания многих ведущих автомобильных концернов мира. В производстве были использованы высококачественные заграничные комплектующие и усовершенствованные соединения и узлы. Благодаря оцинковке кабины, самосвал надежно защищен от различных негативных влияний погодных условий, в том числе и от коррозии.

Бюджетность и выгода. Несмотря на использование зарубежных технологий и комплектующих, ГАЗон Некст остается при этом относительно недорогой техникой, которая вполне по карману многим предпринимателем разного уровня. Помимо этого, у данного самосвала очень недорогие запчасти, что существенно снижает стоимость вероятного ремонта.

Высокая функциональность. Самосвалы представлены в различной модификации, предусмотренной для выполнения определенных задач. Помимо разных типов кузова, в комплектации самосвала также предусмотрена разная вместимость салона. Ещё одним положительным моментом стало увеличение грузоподъемности до 5 тонн.

Безопасность

Конструкторы особое внимание уделили безопасности водителя и других участников дорожного движения. Была увеличена обзорная видимость кабины, что позволяет человеку полностью управлять процессом вождения

Были установлены износостойкие тормозные колодки, ресурс которых достигает 200 км.

Особенности самосвала ГАЗон НЕКСТ на видео.

Комфорт. Много внимания было уделено комфортности вождения. Помимо удобных посадочных мест, кабина была немного увеличена, что дало больший простор для водителя. Новейшая рулевая система также будет приятным сюрпризом для водителей с многолетним стажем, которые оценят эти нововведения по достоинству.

Чем оборудован самосвал

Расположение основных узлов самосвала ГАЗ-САЗ-35071

Самосвал ГАЗ-САЗ-35071 оборудован стандартной кабиной на 2 места, за которой находится цельнометаллическая платформа площадью 8 м2 на вспомогательной раме. По периметру платформа имеет борта, которые сзади и по бокам откидываются. Откидывающиеся элементы смонтированы на поворотных шарнирах и снабжены специальными устройствами для облегчения закрывания. Фиксация производится вручную. В нужный момент разгрузки они раскрываются.

В стандартном исполнении высота бортов самосвала — 62 см. Их можно наращивать до 1,25 м посредством наставных панелей. Увеличение высоты позволяет получить объем кузова больше в 2 раза. Таким образом, повышается вместимость, что удобно при перевозке габаритных и легких грузов.

Гидроцилиндр опрокидывания

Гидроцилиндр опрокидывания ГАЗ-САЗ-35071

Платформа ГАЗ САЗ-35071 опрокидывается при включении телескопического гидроцилиндра. Он состоит из 3-х элементов, обеспечивающих наибольший ход 670 мм. Резервуар с маслом для гидросистемы объемом 16 л находится на раме. Давление в гидроприводе создается шестеренчатым насосом НШ 32УК-3, расположенным на КОМ. Крутящий момент к приводу насоса передается от промежуточного вала КПП.

Необходимое направление разгрузки устанавливается переключателями крана управления. В поднятом положении платформа фиксируется механическим упором. Водитель управляет разгрузкой и подъемом платформы непосредственно из кабины. Один рычаг включает отбор мощности, а вторым выбирается направление разгрузки. Рычаги выведены на специальную панель с вырезами, расположенную на полу.
