Компоновка — это взаимное расположение агрегатов автомобиля.
Начнем с так называемой «классической»
компоновки. Визуальным примером нам послужит ГАЗ-24.
Конечно, это не единственный автомобиль такой компоновки — ВАЗ 2101 -07, ИЖ «Ода», все серийные «Москвичи» до модели 2141 являются автомобилями классической компоновки. Это роднит их с новыми BMW и Mercedes, которые одни из немногих, кто до сих пор верен такому решению.
Возвращаясь к сути, классическая компоновка — мотор спереди, ведущие колеса (те, к которым от двигателя приходит крутящий момент) задние.
простая конструкция передней подвески
возможность установки более габаритного двигателя
эффективное охлаждение ДВС и системы отопления салона
простота привода переключения передач в КПП
при загрузке автомобиля вес приходится на ведущие колеса, улучшая сцепление с дорогой
-утяжеление кузова из-за наличия тоннеля карданного вала
-исходя из пункта выше — в салоне этот тоннель съедает полезное пространство
— склонность к заносу, который при отсутствии опыта вождения легко становится неуправляемым
-из-за расположения трансмиссии под полов в салоне становится шумнее
Данная компоновка на данный момент наиболее распространена на автомобилях. Для производителей она дешевле (в большинстве своем нет карданных валов, главная передача и дифференциал стоят не отдельно в мосту, как на классической компоновке, а в кпп), для потребителей — проще в обслуживании, безопаснее и более акустически комфортна. По сути, переднеприводная компоновка — двигатель и ведущие колеса спереди автомобиля.
автомобиль менее склонен к заносу (однако склонен к недостаточной поворачиваемости)
тише в салоне из-за отсутствия под ним элементов трансмиссии
эффективное охлаждение ДВС и системы отопления салона
-загруженный автомобиль несколько теряет сцепление с дорогой ввиду разгрузки ведущих колёс
-может иметь больший салон, чем аналогичный кузов автомобиля, рассчитанный под классическую компоновку
Тут, конечно, хорошим примером будет герой многих анекдотов — «горабтый» 965ый ЗаЗ.
Конечно, из известных можно было бы добавить и большую часть автомобилей Porsche, однако уж если по распространенным компоновкам стали приводить в пример отечественные авто, то тогда уж и продолжим.
Ну и как следует из названия, заднемоторная компоновка — это расположение двигателя и ведущих колес в задней части автомобиля
отличные тяговые свойства вне зависимости от загруженности
меньшая масса авто
не самый шумный салон
-проблемно сделать хорошее охлаждение
-маленькое багажное отделение
-увеличение длинны приводов управления трансмиссией и системами двигателя
-невозможно сделать много видов кузовов
Среднемоторная (центральномоторная) компоновка
Одна из наиболее сбалансированных по развесовке компоновка. Именно она используется в спорт-карах, как в гражданских, так и в Формуле 1.
Среднемоторная компоновка — двигатель находится внутри колесной базы (колесная база — расстояние между центрами передней и задней оси колёс).
Данная компоновка крайне не удобна для большинства автомобилей, используемых каждый день — в них достаточно шумно в салоне, мало посадочных мест, и не очень удобное обслуживание
и — аналогичны заднемоторному варианту, кроме шума в салоне — среднемоторная несколько громче.
Итак, сегодня мы узнали основные типы компоновки легковых автомобилей, разобрали их типичные положительные и отрицательные стороны. В дальнейшем мы разберём, какие типы кузовов бывают, и многие другие вещи, не пропусти, дорогой читатель!
Источник
Расположение двигателя автомобиля: преимущества и недостатки
Одним из основных отличий в устройстве легковых автомобилей считается расположение двигателя. Он может размещаться в передней или задней части автомобиля, от этого будут зависеть ведущая позиция передних или задних колес. Классическая компоновка — это расположение двигателя в передней части кузова с размещенным приводом на задние колеса. Это так называемое заднеприводное расположение двигателя. Почти все российские автомобили, кроме только ЗАЗ – 968 М, имеют такое расположение. Но в последнее время особой популярностью пользуется переднеприводное расположение двигателя. В основе такой компоновки — переднее расположение двигателя с приводом на управляемые передние колеса.
Основное преимущество переднеприводного расположения заключается в том, что оно уменьшает массу автомобиля на 10 % и позволяет рационально разместить агрегаты трансмиссии, пассажирские места и собственно сам двигатель. Среди недостатков указанного расположения — сложное в технологическом плане конструктивное исполнение механизмов привода по отношению к управляемым ведущим передним колесам.
Такие способы расположения двигателя еще называют продольными (это заднеприводное) и поперечными (это переднеприводное).
Для подавляющего большинства современных иномарок характерно поперечное расположение двигателя. В качестве исключений можно привести BMW и Mercedes, до сих пор выпускаемые с продольным расположением мотора. Также большинству моделей Audi и отдельным представителям марок Suzuki и Renault свойственно заднеприводное расположение двигателя.
Чтобы выяснить расположение двигателя у конкретного автомобиля, совсем не обязательно знать классификатор моделей. Существуют определенные признаки, указывающие на расположение мотора в автомобилях. Так, например, продольную компоновку можно распознать по: наличию заднего моста и карданного вала и чаще всего по заднему приводу (хотя не всегда, это может зависеть от подвески).
При заднеприводном расположении мотора приводы колес имеют равную длину, а крутящий момент равномерно передается на движущиеся колеса. При поперечной компоновке двигателя один провод длиннее другого, и это отражается на неравномерной передаче крутящего момента. Производители компенсируют такую неравномерность при помощи увеличения диаметра привода, который длиннее. Однако идеальной точности при этом получить нельзя из-за погрешностей на производстве. При переднеприводном расположении мотора применяется главная цилиндрическая передача, коэффициент полезного действия которой значительно выше (0,9), чем у конической (0,6 – 0,7), которая свойственна заднеприводному расположению двигателя. Продольное расположение имеют двигатели с большой мощностью, потому что их габариты невозможно установить поперечно.
Поперечное и продольное расположение двигателя — преимущества и недостатки
Конструкция каждого автомобиля отличается уникальностью. Однако, есть стандарты по расположению основных узлов в транспортном средстве. Например, силовой агрегат в автомобиле может располагаться в двух направлениях – поперечном и продольном. У каждой из этих конструкций есть свои особенности, преимущества и недостатки. Рассмотрим, какое расположение двигателя в автомобиле наиболее оптимальное в разных условиях.
Сегодня с конвейеров заводов сходят автомобили, у которых двигатель располагается в продольном и поперечном направлении. Очень часто автовладельцы вступают в спор о том, какой же тип расположения силового агрегата лучше. Первым делом нужно учитывать, что способ расположения двигателя автомобиля напрямую зависит от типа конструкции и других факторов, среди которых объем подкапотного пространства, размер двигателя и расположение трансмиссии.
Продольное расположение мотора. Наиболее классическая схема в автомобилестроении представляет собой конструкцию, при которой двигатель располагается в продольном направлении. Такая компоновка может использоваться в заднеприводных и переднеприводных автомобилях. В подобном случае речь идёт о применении дифференциала, так как энергия вращаемого коленчатого вала мотора должна передаваться через карданный вал на ведущие колеса под прямым углом. Из-за этого в конструкцию транспортного средства автопроизводитель обязан вносить дополнительные узлы, что может сказаться на надёжности автомобиля и его себестоимости. Кроме того, при продольном расположении мотора из-за увеличения веса от дифференциала возрастает общий вес транспорта. Это может отрицательно сказываться на управляемости и расходе горючего.
Автомобилистам нужно учитывать, что продольное расположение силового агрегата может привести к увеличению подкапотного пространства. Соответственно автомобиль будет иметь более крупные габариты. В условиях заполненных городских дорог это не лучшее транспортное средство. Неудивительно, что на данный момент многие автопроизводители уходят от продольного расположение мотора и размещают его в подкапотном пространстве поперечно.

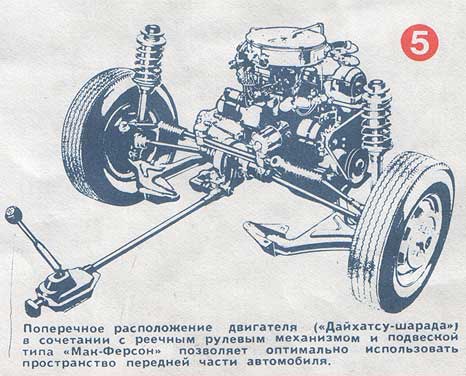

Поперечное расположение двигателя. При таком размещении силовой агрегат ставится перпендикулярно основной оси кузова транспортного средства. В последние несколько лет подобная компоновка начала набирать популярность. Поперечное расположение мотора может встречаться не только у малолитражных автомобилей, но и у бизнес-седанов, а также в спорткарах. Решение позволяет сэкономить место в подкапотном пространстве и уменьшить общее габариты автомобиля. Поперечное расположение мотора освобождает производителя от применения карданного вала. Соответственно в салоне не будет предусмотрен тоннель, что положительно скажется на комфорте для пассажиров.
При поперечном расположении двигателя тяга от него без каких-либо потерь передается на ведущие колеса. Для этого не нужно устанавливать дифференциал, что делает конструкцию автомобиля более простой. Это положительно сказывается на управляемости автомобиля, так как полная масса приходится на переднюю ось. Это освобождает автомобилиста от таких неприятностей как занос и потеря управляемости. Вместе с этим снижается масса автомобиля, что сказывается на уменьшении расхода топлива.
Не стоит думать, что поперечное расположение двигателя не имеет никаких недостатков. Они все же есть. В первую очередь это небольшая мощность агрегата, так как поставить в подобном положении мощный мотор с 6 или 8 цилиндров практически невозможно.
Итог. Двигатели в современных автомобилях могут располагаться продольно или поперечно. У каждого из этих типов конструкций есть свои преимущества и недостатки, которые сказываются на условиях эксплуатации.
Источник
Компоновочные схемы автомобилей
Расположение основных агрегатов — двигателя, коробки передач и главной передачи — друг относительно друга, в пределах кузова, естественно, называют компоновочной схемой автомобиля.
1. Первая и одна из самых распространенных до недавнего времени схем – классическая .
Под классической компоновкой подразумевается установка двигателя спереди продольно (т. е. вдоль оси автомобиля) над передней осью с приводом на задние колеса (схема изображена на рисунке 3.5) .
Рисунок 3.5 Классическая компоновочная схема автомобиля.
При этом коробка передач может быть присоединена к двигателю, а может быть расположена рядом с главной передачей, а в отдельных случаях даже иметь общий с главной передачей корпус (тогда говорят, что «коробка передач в блоке с главной передачей»). В плане взаимного расположения элементов шасси и двигателя — все предельно просто, но есть недостаток: тоннель в днище кузова, внутри которого проходит карданный вал, передающий вращение от двигателя к колесам, он «съедает» пространство для ног пассажиров заднего сиденья.
2. Продольно расположенный двигатель с приводом на передние колеса (показан на рисунке 3.6) . Такая компоновка характерна для автомобилей марки Audi. Данной схемой расположения основных агрегатов конструкторы практически избавились от центрального тоннеля в днище кузова, по крайней мере, в задней части салона.
Рисунок 3.6 Продольное расположение двигателя с приводом на передние колеса.
3. Поперечно расположенный двигатель с приводом на передние колеса (показан на рисунке 3.7) . Коробка передач подсоединена к двигателю и имеет общий с главной передачей корпус. Положительным аспектом сего конструктивного решения является компактность всего силового агрегата и возможность рационального и полного использования всего пространства внутри салона автомобиля (отсутствует центральный тоннель и тоннель под коробку передач).
Рисунок 3.7 Поперечное расположение двигателя с приводом на передние колеса.
4. Продольное расположение двигателя за задней осью с приводом на задние колеса (еще называют с «задним расположением двигателя») (показано на рис 3.8) . Такая компоновка нынче редкость и применяется, в основном, фирмой Porsche.
Рисунок 3.8 Продольное расположение двигателя за задней осью с приводом на задние колеса.
Как выбрать цепную пилу: рекомендации профессионала
Продолжение серии работ о строительном инструменте. В прошлых статьях мы разбирались сшуруповёртамииперфораторами, на этот раз главным героем будет цепная пила. Изначально цепные пилы использовались для валки и распиловки деревьев. Но со временем их всё чаще стали применять на разных этапах строительства. Появилось два отдельных класса этого уникального инструмента, которые не конкурируют, а скорее дополняют друг друга — бензиновые и электрические. Далее читайте об особенностях конкретного типа цепных пил, критериях выбора определённой модели. На рубеже столетий наша бригада вышла на новый уровень, мы занялись строительством и реконструкцией коттеджей. Добавилось множество новых видов работ, и привычного набора инструмента, применяемого в отделке, стало недостаточно. Так сложилось, что для возведения кровли, устройства перекрытий, строительства каркасных несущих конструкций мы в подавляющем большинстве случаев применяем дерево — брусья приличного сечения. Ряд задач решает циркулярка, но далеко не все. Диск может сделать пропил на ограниченную глубину, не везде можно «подлезть» таким инструментом, сложно пилить под нестандартными углами (например, прирезка стропил для вальмовых кровельных систем). Первую крышу собрали именно с помощью дисковой пилы, и прочувствовали, что может быть и лучше. Кроме того, очень часто перед началом строительства приходится основательно почистить участок, удалить все старые деревья. Итак, назрела необходимость приобретения пилы цепной.
Сразу встал вопрос, что брать: электрический или бензиновый агрегат. Изучив практический опыт матёрых строителей, пришли к выводу — нужно и то, и другое, благо острого дефицита финансов не наблюдалось, и выбирать что-то одно было не обязательно. Бензиновую пилу планировали использовать для валки деревьев и непрерывной резки большого количества однотипных заготовок — стоек, стропил, балок. Дело в том, что пила с ДВС имеет большую производительность по сравнению с электрической той же мощности. Работать она может целый день без остановок. Безусловным плюсом является автономность бензопилы, электричества на стройплощадке нет, а мы работаем. Электрическая пила — вещь в некотором смысле поделикатнее. Она у нас займётся более тонкими, плотницкими работами, связанными с периодическими включениями/выключениями — допустим, точной прирезкой стропил. Тут всё сходится — бензопилу не совсем логично с завидной периодичностью «шморгать», а вот электропила всегда готова к работе, стоит лишь нажать кнопку. Более того, она нуждается в обязательных остановках для охлаждения обмотки двигателя, пилить ею непрерывно нельзя — либо сработает тепловая защита, либо, в случае с дешёвым китайским инструментом, расплавится изоляция на якоре, произойдёт замыкание, и «всё пропало». Изредка цепная пила будет применяться внутри помещений, здесь только «электрика» — ни шума нет, ни выхлопа.
Устройство трансмиссии переднеприводного типа
В автомобиле с передним приводом главное отличие заключается в дифференциале, который находится в коробке передач вместе с главной передачей. С его помощью происходит передача, изменение и распределение крутящего момента, а также обеспечение вращения колёс с различными угловыми скоростями.
Очевидно, что описанную выше конструкцию никак нельзя назвать примитивной. Значит ли это, что передний привод более технологичен, чем заднеприводная конструкция?
Ни в коем случае. Говоря о современных моделях автомобилей, нельзя классифицировать заднеприводные модели как более примитивные
— они, подобно переднеприводным, имеют сложную подвеску многорычажного типа, которая ни в какое сравнение не идёт с теми конструкциями, с которых начиналось производство. Поэтому, сравнивая заднеприводные и переднеприводные модели, было бы в корне неверным указывать на примитивность одних и высокую технологичность других.
Наиболее верным углом зрения на данный вопрос, пожалуй, будет понимание неоднозначности выбора. Для того, чтобы ответить, хорош или плох автомобиль с переднеприводным типом трансмиссии, следует понимать, какие задачи ставятся перед машиной, в каких условиях она будет эксплуатироваться.
DeLorean DMC-12 (выпускалась с 1981 по 1983 год).
Данная машина стала известной благодаря своей медийности и появлению в фильмах «Назад в будущее». DeLorean DMC-12 с двигателем V6 была довольно мощным автомобилем для своих лет (130 «лошадок»), и имела внешний вид спорткара, будучи оборудованной легендарными откидными дверьми. В последние годы часто ходят слухи о возрождении производства легендарной марки, которая сходила с конвейера лишь два года, из-за чего ее все реже можно встретить на дорогах США, не говоря уж о представительстве DeLorean DMC-12 в Европе.
Как видите, заднее расположение двигателя сделало многие машины легендарными, и этот список лишь подтверждает конструкторское величие таких автомобилей.
Минусы
Продолжая рассматривать плюсы и минусы автомобиля, стоит рассказать о недостатках:
- Расходы. На содержание машины тратится немало денег. В нее нужно заливать бензин, различные жидкости. Кроме этого необходимо менять резину и покупать запчасти. Безусловно, что ежегодно нужно страховать машину. При получении штрафов, конечно же, придется их оплачивать. А при попадании в аварии очень вероятны большие затраты.
- Вред экологии. Не особо много кого это волнует, но выхлопы атмосферу загрязняют. А когда человек едет на машине, то он усугубляет ситуацию. Безусловно, что для самого владельца лично это не проблема, но если говорить про все человечество в целом, то это уже беда.
- Трата времени. Кроме самого автомобиля есть много необходимых, с ней сопряженных дел. Например, это получение прав, технические осмотры и другие дела, связанные с документами. Техническое обслуживание тоже занимает время. Даже в том случае, если вы отвезете лишь в автосервис машину, все равно затратите какое-то время.
- Опасность. На дороге может попасть в аварию любой гражданин. Даже если человек является аккуратным водителем, это его не убережет на 100 % от аварий. Ведь они случаются не только по вине конкретно человека, но и других. То есть риск пострадать самому, нанести вред окружающим машинам, а также людям.
https://youtube.com/watch?v=AA81dQadz4A
Какое расположение мотора в электропиле лучше, продольное или поперечное?
Выбирая цепную электрическую пилу, проведите воображаемую прямую линию вдоль шины инструмента. Если двигатель размещен вдоль этой линии – это пила с продольным расположением двигателя. Если же мотор установлен перпендикулярно к этой воображаемой оси, то вы держите в руках пилу с поперечным расположением двигателя. Компоновка и строение таких двигателей различны, что, несомненно, по-разному сказывается на работе электрической пилы, ее продуктивности и комфортности.
Относительно поперечного или продольного расположения двигателя существует множество различных мнений и теорий, поэтому скажем сразу: и та и другая электропилы эффективны и удобны в работе, но некоторые нюансы при выборе все же стоит учитывать.
Главный ориентир при выборе, это ответ на вопрос: для чего мне нужна электропила? Если вы собираетесь лазать по деревьям, спиливая ветки или же пилить деревья и кусты в саду возле дома, то, конечно, нужно брать узкую и компактную пилу с продольным расположением мотора. Она удобнее в любых труднодоступных местах, маневренная и комфортная. Это продуманный прямолинейный инструмент, который не воспротивится, если вы наклоните его для пиления под любым углом и в разной плоскости – горизонтальной или вертикальной.
Если же ваша цель – распиловка бревен, для того, чтобы потом поколоть их на дрова, то смело берите электропилу с поперечным расположением мотора, она несколько дешевле. Такое расположение мотора ( поперек) более традиционное и применяется чаще
Поперечная пила легкая, что уменьшает нагрузку на спину во время работы, а также всегда более мощная и быстрая, а скорость и продуктивность работы – немаловажное преимущество. Бесспорно, такую пилу можно использовать и для формирования кроны деревьев, но приготовьтесь к тому, что поперечный мотор будет задевать ветки
На удобство работы с электропилой влияет еще множество различных факторов, основные из которых мы постараемся рассмотреть.
Правильный баланс – залог легкой работы
Идеально сбалансированный инструмент – это тот, у которого центр тяжести находится ровно посредине. Работать электропилой с правильным балансом – одно удовольствие: ее не «ведет в сторону», не нужно напрягать все время руки, улучшая распределение веса инструмента. Такой правильной развесовкой отличаются электропилы с продольным расположением двигателя. Их конструкция представляет собой прямую линию: вот вам рука, а вот узкая пила – прямое продолжение руки, а также вектора направления силы. Это максимально удобно при эксплуатации и дает широкий простор для маневров, такой пилой сподручнее работать как вертикально, так и под нужным углом.
У пил с поперечным мотором, ось двигателя перпендикулярна шине электропилы, поэтому центр тяжести смещен. Из-за этого возникает небольшой дисбаланс во время работы – приходится постоянно удерживать равновесие пилы.
Мощность очень важна для успешного пиления
Если пиле не хватает мощности для перепиливания – это большая проблема. Поэтому следует учесть, что при одинаковой мощности мотора, пилы с поперечным и продольным двигателем ведут себя по-разному. Причина тому – различная конструкция двигателя.
У электрических пил с продольным расположением двигателя в редукторе установлена коническая зубчатая передача. Издержки передачи такого рода в том, что она не передает полностью мощность двигателя на пильную шину, частично съедая ее. Коэффициент полезного действия (КПД) – снижается до 85-90 процентов. У пил с поперечным расположением мотора такой проблемы не существует: боковой двигатель гарантирует стопроцентную передачу своей мощности.
Исходя из этого: продольная пила мощностью 2 кВт передаст на цепь 1,7-1,8 кВт, в зависимости от производителя. А пила с поперечным двигателем такой же мощности передаст все заявленные 2кВт на движение цепи, поэтому пилить она будет быстрее и качественнее.
Стоит отметить, что некоторые ведущие европейские бренды (к примеру немецкая Bosch) вообще не выпускают пилы с продольным расположением мотора из-за потери мощности при пилении.
Какая пила более надежная и долговечная?
Традиционная поперечная конструкция двигателя – проще, в ней нет сложного углового редуктора, который нужен для того, чтобы поворачивать ось вращения на 90 градусов.
Как показывает практика, у более простого редуктора пил с поперечным расположением шестеренки работают надежнее, чем у углового редуктора, который установлен в продольном двигателе. Таким образом, поперечные пилы надежнее и выносливее, у них меньше вероятность поломки мотора и длительнее срок службы.
Автомобиль с продольным или поперечным расположением двигателя: плюсы и минусы
Существует множество конструкций автомобилей. Из-за этого между автолюбителями постоянно возникают споры о преимуществах и недостатках того или иного варианта. Например, какое лучше расположение двигателя: продольное или поперечное.
Для ответа на этот вопрос и вообще для того, чтобы выяснить, корректен ли он, необходимо рассмотреть преимущества и недостатки обоих вариантов расположения силовой установки.
Вообще, расположение мотора, как и других узлов, влияет на развесовку и рациональное использование объема кузова и подкапотного пространства. В свою очередь, это отражается на управляемости, удобстве обслуживания и ремонта ДВС, помогает максимально раскрыть потенциал транспортного средства в плане ходовых качеств и т.д.
Продольное Или Поперечное Расположение Двигателя Электропилы
Как выбрать бензопилу. что искать при покупке и примеры хороших вариантов
Цепная пила давно популярна как инструмент для небольших лесопильных заводов. Для его заправки вам не нужно покупать дорогое топливо, как для бензиновых аналогов, но в эксплуатации это очень удобно. Это отличный вариант для кратковременного пиления дров или режущих ветвей, и инструмент постоянно находится в поле зрения, и для начала работы вам просто нужно подключить вилку к розетке.
Как выбрать пилу с достаточным количеством функций и не переплачивать дополнительно? Мы постараемся ответить на этот вопрос, рассмотрев основные характеристики инструмента качества.
Электрическая пила помогает сократить небольшое количество дров
Вам нужна электрическая пила?
Прежде чем приступать к просмотру определенных моделей, вы должны определить, подходит ли этот инструмент для вас. О цепных пилах может быть совсем другое. кому-то нравится, а кому-то. нет. В большинстве случаев отрицательное отношение связано с неправильным выбором типа инструмента. Например, электрическая пила вряд ли справится с многочасовой рубкой деревьев. это можно сделать только с помощью профессиональной бензопилы. Наличие кабеля. еще один недостаток электрического инструмента, который привязывает его к источнику питания. Тем не менее, электрическая пила может быть вашим незаменимым помощником в нескольких случаях:
- если вы предпочитаете работать в помещении. дом, сарай или гараж. В ограниченном пространстве использование бензиновых инструментов, выделяющих выхлопные газы, может быть опасным.
- если вы просто не хотите загрязнять окружающую среду выхлопами от бензинового двигателя. В связи с этим электрическая пила не представляет никакой угрозы. это самый экологически чистый инструмент.
- если количество работ на площадке невелико, и режущий инструмент не требуется регулярно.
- если нет проблем с длиной шнура и наличием электрической розетки.
Прибор можно использовать внутри помещения
При наличии вышеуказанных факторов вы можете продолжить выбор подходящей электропилы.
