Технические параметры
Автомобиль сохранил неизменную рамную конструкцию. Силовое основание из продольных лонжеронов и стальных поперечин воспринимает силовые нагрузки, предотвращая разрушение сварных швов кузова. На автомобиле использован единый резервуар для топлива, изготовленный из пластика. Вместимость бака составляет 68 л, завод по непонятным причинам отказался от разработки емкости сложной геометрической конфигурации с увеличенным объемом.
Силовая установка и агрегаты трансмиссии закреплены на раме через резиновые подушки. На лонжеронах предусмотрены места для установки лебедки с электрическим приводом, задняя поперечина рассчитана на монтаж буксировочного крюка. Внедорожник способен работать с прицепами массой до 1500 кг (при условии использования инерционных тормозов).
Аккумулятор расположен в моторном отсеке. Завод ставил источники питания с увеличенной до 75 А*ч емкостью (входили в состав зимнего пакета). Электрическая схема построена по 1-проводной схеме, отрицательные выводы потребителей и батареи подключены к кузову автомобиля. Генератор переменного тока имеет ременной привод, в конструкции предусмотрены полупроводниковый выпрямитель и реле, поддерживающее допустимое напряжение в цепи зарядки. Использовалось несколько моделей генераторов, которые отличались мощностью.
Габариты
Размеры автомобиля (модификация с жестким контейнером запасного колеса):
- длина кузова — 4785 мм;
- колесная база — 2760 мм;
- минимальный дорожный просвет — 210 мм;
- высота от земли до буксировочной скобы — 398 мм;
- расстояние от передней кромки бампера до дороги — 380 мм;
- высота кузова (с учетом антенны) — 2005 мм;
- длина кузова с распахнутой створкой багажного отсека — 5705 мм;
- погрузочная высота багажника — 667 мм;
- радиус поперечной проходимости — 2700 мм.
Силовой агрегат
На машинах 2021 модельного года использовался рядный 2,693-литровый бензиновый двигатель Заволжского моторного завода, развивавший мощность 135 л. с. и крутящий момент 217 Н*м (при 4600 и 3900 об/мин соответственно). Агрегат оснащался индивидуальными катушками зажигания и электронным контроллером, регулировавшим подачу топлива. В выхлопной системе имелся нейтрализатор отработанных газов, для поддержания рабочей температуры использовались термостат и вентилятор на радиаторе, оснащенный вязкостной муфтой.
Трансмиссия
В состав трансмиссии входили:
- сухое сцепление с единым диском и гидравлическим приводом управления;
- 5-скоростная механическая коробка Dymos с рычагом, расположенным на центральном тоннеле в салоне;
- 2-скоростной раздаточный редуктор Hyundai Dymos с цепной передачей и переключением с помощью шайбы;
- карданные валы с крестовинами необслуживаемого типа и со шлицевыми муфтами;
- главные пары с дифференциалами, передающие крутящий момент на ведущие колеса с помощью полуосей.
Подвеска
На автомобиле сохранились неразъемные мосты жесткой конструкции, спереди в состав зависимой подвески входили рычаги и пружины. Сзади использовались рессоры с уменьшенным количеством листов. Для снижения вибраций в подвесках использовались телескопические амортизаторы, заполненные газом и специальной жидкостью.
Предохранители УАЗ Патриот
737 Google+
Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.
Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.
Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.
На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.
При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

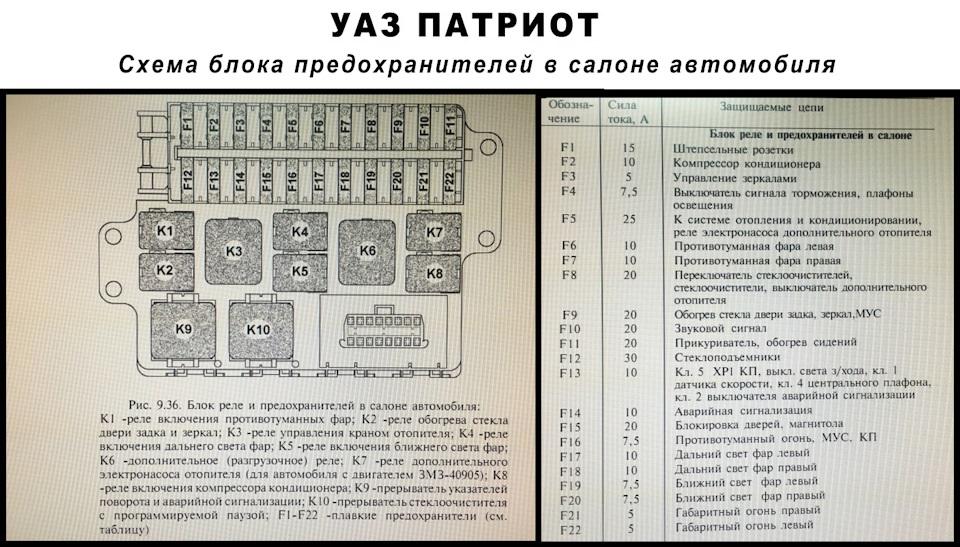

Предохранители УАЗ Патриот в салоне до 2007 г
| Обозначение | Сила тока. A | Защищаемые цепи |
| FI | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7,5 | Ближний свет фар правый |
| F4 | 7,5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7,5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал,МУС |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7,5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
предохранители кондиционера патриот
Предохранители УАЗ Патриот до 2011 г
предохранители под капотом уаз патриот
блок предохранителей после 2011г.
предохранители салона патриот до 2011г
| Цепи, защищаемые плавкими предохранителями | ||
| Обозначение | Сила тока, А | Защищаемые цепи |
| Предохранители в салоне автомобиля | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор датьнего света фар |
| F14 | 10 | Девая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F2I-23 | 10; 20; 30 | Запасные предохранители |
| Предохранителей под капотом | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочная система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силовая цепь реле КМПСУД |
| F8 | 10 | Антиблокировочная система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочная система (АБС) |
| Предохранители кондиционера | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Возможные усовершенствования механизма
Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.
Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.
Полезные рекомендации по уходу
Некоторые основные советы:
- Детали приобретаются заранее поштучно или в наборах, обязательно оригинальных брендов и в проверенных магазинах.
- Периодически проводится осмотр изоляции проводов и кабелей, а также контактных соединений в монтажных блоках. При нарушении целостности изоляции и разболтанных контактах следует менять проводку и контактные колодки.
- Крышки модулей под капотом периодически открываются для проверки на наличие влаги и просушиваются во избежание замыканий.
Целесообразно доверять выполнение операций 2 и 3 профи в специализированных автомастерских во время плановых техосмотров, при замене масла или ремонте других узлов машины.
Полезный материал здесь: предохранители уаз хантер
Где находится реле бензонасоса уаз буханка — Автомастер
Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.
Где находится реле бензонасоса?
Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.
Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.
Где находится реле зарядки?
Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.
Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.
Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.
Назначение
На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка.
Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности.
Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.
Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

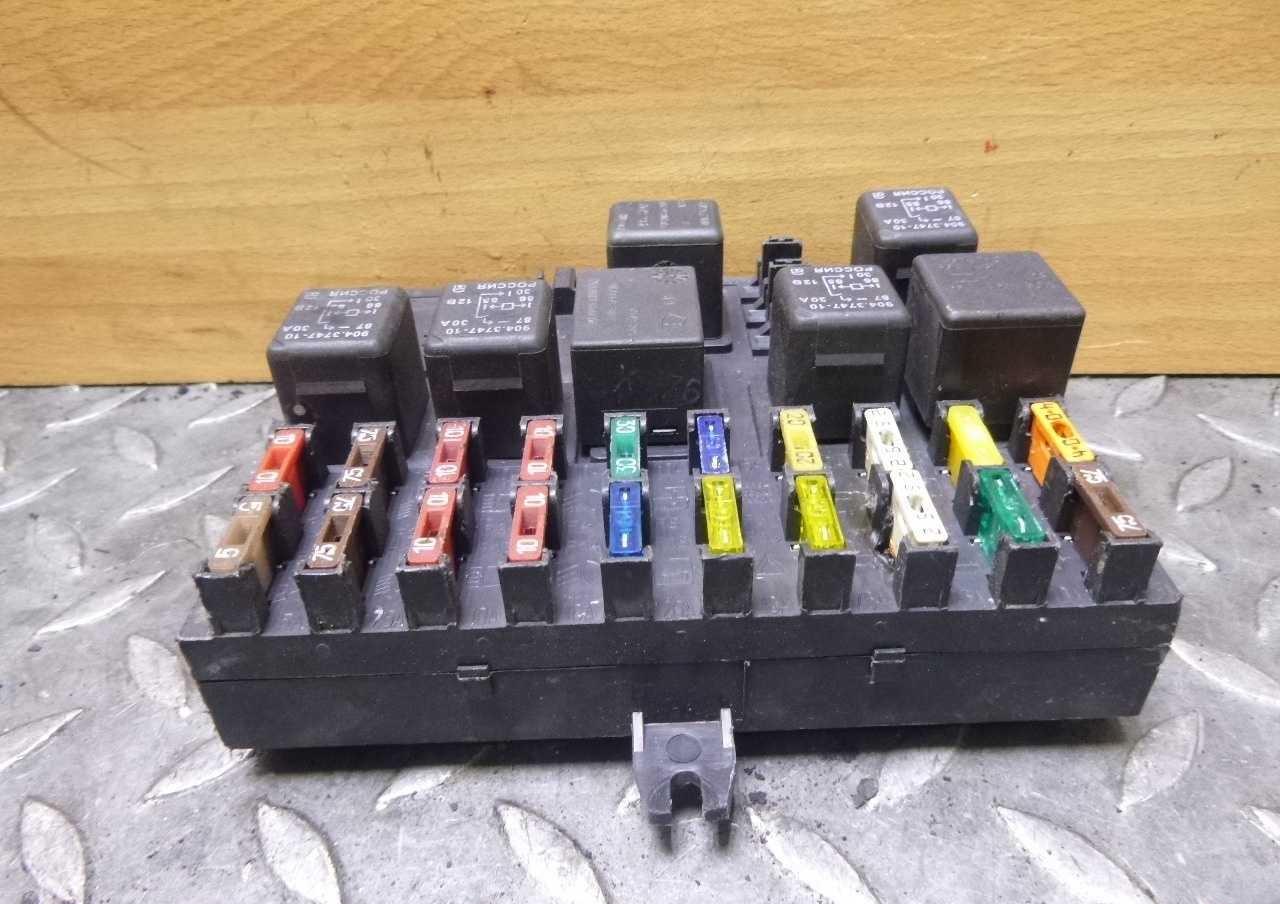

Салонный блок
На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.
Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.
До 2011 года
- Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.
После 2011 года
Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.
Дополнительный блок под капотом
Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы.
Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.
Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.
Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.
Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.
Описание предохранителей на УАЗ Патриот
Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.
Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других – в отсеке двигателя.
Салонный блок имеет несколько модификаций, зависящих от года выпуска:
- в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
- затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
- на смену ему пришел полностью переработанный блок с другим расположением деталей.
Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.
Это может быть вам интересно: диагностический разъем уаз патриот
Расположение предохранителей
Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.
Популярный контент: аккумулятор на уаз патриот
Схемы по расположению
Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.
Модуль собственной разработки описывается шестью рядами:
- первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
- следующие две содержат по 3 реле К1-К6;
- затем идет ряд, где находятся К7-К10 и F26-F30;
- завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.
Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:
- все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
- затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
- завершает схему ряд с деталями К8 и К9.
Вас может заинтересовать: схема проводки уаз буханка
Средняя стоимость
Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.
Для чего нужны и за что отвечают предохранители
Размыкатели, размещенные внутри салона, контролируют электрические цепи следующих механизмов и систем автомашины:
- Фар, габаритных и сигнальных огней, включая цепи управления каждым поворотником.
- Электроподъемников стекол, блокировщиков на каждый замок, магнитолы.
-
Очистки (дворники), смыва и обогрева стекол.Популярный контент: схема подключения дворников уаз
- Подачи аудиосигналов и привода зеркал.
- Прикуривателя, отопителя сидений и внутренней печки.
- Освещения салона, в т.ч. центрального плафона.
- Штепсельных розеток.
Статья про мотор печки УАЗ Патриот
- Клаксон и вентиляторы.
-
Бензонасос.Вам будет интересно почитать здесь: замена бензонасоса уаз патриот
- Слежения за скоростью вращения колес, т.е. за систему, называемую также антиблокировочной.
- Противобуксовочную и регулирования тормозных усилий.
- Пусковую установку (включая реле стартера).
- КМПСУД (комплексную микропроцессорную систему управления двигателем).
- Приборы на передней панели.
Интересный материал тут: бортовой компьютер на уаз патриот
Блок предохранителей на УАЗ Патриот
Электрическая цепь автомобиля УАЗ Патриот, состоит из отдельных элементов, у которых сила тока имеет определенное значение при котором этот элемент начинает работать, если сила тока превышает это значение они выходят из строя, в результате чего может произойти масса неприятностей на устранение которых может потребоваться много времени и средств. Чтобы избежать негативных последствий в электрических цепях в системе предусмотрен специальный блок с предохранителями
Поэтому этим деталям следует уделить особое внимание
Назначение
Основная задача предохранителей это исправная работа всех электрических цепей, и в случае возникновения перегрузок или коротких замыканий, в них перегорает плавкая вставка. В результате перегорания в автомобиле перестает работать какая-либо электрическая система. Для устранения неисправности первым делом нужно проверить в каком состоянии находится плавкая вставка которая располагается в БУ (блоке управления). Помимо этих деталей у внедорожника УАЗ Патриот имеются реле которые в случае изменений электрических и неэлектрических величин замыкают или размыкают определенные участки электрических цепей.
Где находится и Схема
В автомобиле UAZ Patriot блок расположен в салоне с левой стороны в районе коленки водителя, чтобы получить доступ к деталям нужно отвернуть винт который фиксирует крышку. Второй БУ находится в подкапотном пространстве, на левом брызговике, чтобы получить доступ к предохранителям отжимается фиксатор и в передней части снимается крышка.
Салонный БУ
Для того чтобы понять где и как располагается каждая из деталей, ниже представлена схема с номерами, которая поможет понять назначение плавких изделий и реле.
Для удобства ниже находится таблица в которой расписано за что отвечает каждая деталь.
Подкапотный БУ
Так же как и в первом случае вначале на картинке показана схема где располагаются предохранители на УАЗ Патриоте, а ниже подробное описание назначения каждого из элементов.
Расшифровка элементов в монтажном блоке расположенном в подкапотном пространстве.
Если вентилятор охлаждения не подаёт признаков жизни, первым делом проверяется в каком состояние находятся плавкие вставки и реле которые так же находятся в монтажном блоке, и отвечают за работу следующих электроприборов:
В зависимости от года выпуска и комплектации внедорожника некоторые реле могут отсутствовать.
Благодаря данному материалу в случае необходимости можно быстро определится с расположением ЭБУ и понять, за что отвечает каждый предохранитель. Рекомендуется всегда иметь запасной комплект плавких элементов.
Блоки под капотом
Блок предохранителей и реле
Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Расшифровка предохранителей
p, blockquote 26,0,0,0,0 —>
| F1 | Звуковой сигнал |
| F2 | Не устанавливается |
| F3 | Электро вентилятор 2 |
| F4 | АБС (ESP) |
| F5 | Приборы |
| F6 | Бензонасос |
| F7 | Стартер |
| F8 | Электро вентилятор |
| F9 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | АБС (ESP) |
| F11 | Подогреватель пред пусковой |
| F12 | Подогреватель пред пусковой |
| F13 | Подогреватель пред пусковой |
| F14 | Не устанавливается |
| F15 | Не устанавливается |
| F16 | Не устанавливается |
| F17 | 60/90А Монтажный блок, Обогреватель ветрового стекла |
| F18 | АБС (ESP) |
| F19 | Монтажный блок |
p, blockquote 27,0,0,0,0 —>
| R1 | Реле стартера, реле электро вентилятора 1 |
| R2 | Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца) |
| R3 | Реле подогревателя, Реле звуковых сигналов (блок старого образца) |
| R4 | Реле звукового сигнала, Реле КМПС УД (блок старого образца) |
| R5 | Реле КМПС УД, Реле электро вентилятора (блок старого образца) |
| R6 | Реле электро вентилятора, Реле электро бензонасоса (блок старого образца) |
| R7 | Реле электро бензонасоса, Реле электро вентилятора (блок старого образца) |
| R8 | Реле электро вентилятора, Реле кондиционера (блок старого образца) |
| R9 | Реле компрессора (блок старого образца), реле управления двигателем |
| R10 | Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2 |
Блок на АКБ
На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.
Он расположен справа под капотом автомобиля.
Реле свечей накаливания и силовой предохранитель
Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.
Общее описание
p, blockquote 34,0,0,0,0 —>
| F1 | 7,5А Муфта компрессора кондиционера |
| F2 | 30А Вентилятор 1 |
| F3 | 30А Вентилятор 2 |
| F4 | 60А Силовой предохранитель свечей накаливания |
| Реле | |
| К1 | Реле включения вентилятора отопителя салона |
| К2 | Реле 1 заслонки рециркуляции |
| К3 | Реле 2 заслонки рециркуляции |
| К4 | Реле муфты компрессора |
| К5 | Реле вентилятора 1 |
| К6 | Реле вентилятора 2 |
| К7 | Реле свечей накаливания |
Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается. Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Если горит предохранитель из-за бензонасоса — бортжурнал УАЗ Patriot 2012 года на DRIVE2
Был период, когда я ездил с кучей предохранителей на 20А:
И даже купил многоразовый предохранитель:
А всё из-за того, что где-то спрятался «коротыш», который себя не давал обнаружить быстрым способом. Самая подстава в том, что при сгорании этого предохранителя – отрубается ЭБУ и ещё кое-что по мелочи. Машина глохнет. И хорошо, если это не горный серпантин, оживлённый перекрёсток или железнодорожный переезд (список неприятных моментов каждый может дополнить сам).В общем нужно разбирать:
Прощупываем/двигаем/изгибаем провода, идущие от блока предохранителей под капотом, через салон к бензонасосу. При этом наблюдаем за показаниями мультиметра (он в положении измерения сопротивления), который подключен к разъёму бензонасоса и кузову.Прощупывания косы проводов в районе правой ноги водителя оживили показания прибора, значит где-то здесь провод питания бензонасоса коротит на кузов:
Полный размер
Здесь провода уже заизолированы и отгорожены от острой кромки кузова, об которую они тёрлись
После этого проблема ушла, но осадок остался. Большую часть времени я езжу на газу, и отрубившийся бензонасос во время движения не приведёт к тому, что машина заглохнет. Но это только при условии, что бензонасос будет «висеть» на своём предохранителе, а не на общем с ЭБУ.
И тогда, если коричневый провод, который питает бензонасос, коротнёт на кузов, первым должен сгореть дополнительный предохранитель на 10А.
Реализация задуманного. Для этого понадобятся вот такие разъёмы:
Под капотом в блоке предохранителей нас интересует вот этот красный провод (показан зелёной стрелкой), который подходит к реле бензонасоса:
Переносим его на новое место – это разъём дополнительного предохранителя:
Вот так стало (вид сверху):
Может этот подход натолкнёт кого-нибудь на мысль, как реализовать свою противоугонную систему.
«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Популярный контент: мотор стеклоочистителя уаз патриот
Техника безопасности при выполнении работ
При замене электропредохранителей необходимо использовать пинцет из непроводящих ток материалов. Это предотвратит передачу напряжения от цепи с рядом стоящим электро-предохранителем.
Перед заменой необходимо удостовериться в отсутствии в цепи короткого замыкания. Новый электропредохранитель устанавливается при выключенной цепи питания
При установке необходимо обратить внимание на силу тока, указанную на изделии. Установка более мощного изделия может привести к перегреву и возгоранию изоляционного слоя проводки. Элемент с меньшим показателем силы тока не выдержит нагрузки электрической цепи и перегорит
Элемент с меньшим показателем силы тока не выдержит нагрузки электрической цепи и перегорит.
Категорически запрещается установка самодельного электро-предохранителя (жучка). Предельная нагрузка такого устройства не определена. При возникновении короткого замыкания это может привести к возгоранию.
Из вышеперечисленного следует, что блок плавких элементов автомобиля УАЗ Хантер необходим для защиты электропроводки от перегрузок и короткого замыкания. Модели оснащены двумя блоками, расположение которых описано выше. Некоторые модификации авто оснащены дополнительным блоком.
Уаз патриот не срабатывает стартер
Съездили к друзьям в Белебей. Пора выезжать обратно, выхожу, как обычно сажусь, ключ в первое положение, жужжит бензонасос. Во-второе положение и… тишина. Стартер будто отсутствует. Втягивающее не щелкает…
Вообще, подобная проблема появлялась с момента покупки авто. Но диагностировать не получалось. Достаточно было открыть заглушку под рулем на панели, как проблема исчезает!
В этот раз не помогло. Пошевелил проводку под панелью. Не помогло. Много читал, что проблема такая бывает из-за контактов в блоке предохранителей в подкапотном пространстве. Пошевелил, проблема не уходит.
Ну, думаю, надо смотреть на предохранитель и реле стартера. Предохранитель целый. Реле тоже. При втором положении ключа, ток на стартер с реле стартера выходит, но до стартера не доходит. Судя по уходящему проводу, он от реле из подкапотного пространства, уходит в салон под приборную панель, а далее выходит к мотору за отопителем. Возится на холоде не очень хотелось, да и ехать пора. Смеркается.
Прокинул провод напрямую с реле стартера до втягивающего. Движок запустился с полоборота. Был очень рад, что вожу с собой немного проводов на случай прокидки временной линии.
Ближайшие дни надо будет найти проблему. Есть подозрение, что при установке сигналки, мне поставили реле на этот провод, чтобы движок не запускался, если сигналку не выключить. Буду смотреть. Как раз, надо в приборку лезть и устанавливать круиз-контроль.
Сложно представить себе полностью исправный автомобиль, в котором не было бы стартера. Он представляет из себя компактный электродвигатель, который работает на постоянном токе от аккумулятора. Он необходим для пуска мотора в момент, когда водитель поворачивает ключ в замке зажигания. В этой статье рассмотрим основные особенности стартера УАЗ Патриот с двигателем ЗМЗ 409: его устройство, процесс замены.
Основные неисправности
Втягивающее реле стартера
Если якорь не вращается, тогда проводится ремонт стартера. Если нет контакта между щетками и коллектором, тогда потребуется демонтировать редукторный стартер с мотора. Затем оно разбирается, и устраняется причина неисправности.
Если нет контакта в выключателе реле стартера, тогда отсоединяется провод, снимается крышка выключателя с клемм. Подгоревшие контакты зачищаются. При наличии обрыва соединений внутри самого устройства его рекомендуется отнести в автомастерскую. Отсутствие напряжения при включенном стартере предусматривает замену выключателя системы зажигания.
При оборванной обмотке либо подгоревших контактах в реле проверяется цепь аналогичным образом, как в предыдущем варианте. Лампа присоединяется к клемме «К». Если она не будет гореть, тогда потребуется разобрать реле и зачистить контакты. В случае заедания якоря во втулке катушки первый элемент (с реле и втулкой) очищается от грязи. Отсутствие положительного результата предусматривает сдачу стартера на ремонт в автомастерскую.
Если при включении основного агрегата коленвал мотора не вращается полностью либо частично, тогда можно говорить:
- неисправности либо разряженности аккумулятора, проверяется батарея (при необходимости она заменяется);
- наличии короткого замыкания в якоре либо катушки, замыкание устраняется либо агрегат относится на ремонт;
- о тугом проворачивании коленвала мотора, в холодное время года прогревается мотор;
- о том, что из-за слабой затяжки наконечников может нарушиться цепь питания рассматриваемого устройства, в этом случае подтягиваются зажимы;
- о сильном износе подшипников, необходима отдача стартера на ремонт.
Если отсутствует контакт в зажимах (особенно у аккумулятора), тогда проверяются и подтягиваются соответствующие болты. Если неисправна либо разряжена батарея, тогда ее потребуется зарядить либо поменять. Плохой контакт обмотки либо ее неисправное состояние требует замены этого элемента или обеспечение надежного контакта. Зачастую после запуска мотора редукторный стартер не выключается. Такое явление может происходить при заедании привода и в случае спекания контактов выключателя реле. В этом случае проводятся ремонтные работы.
К
атегория:
УАЗ
Дополнительное реле стартера автомобиля УАЗ
Дополнительное электромагнитное реле стартера типа РС502 предназначено для уменьшения тока в цепи включения стартера и обеспечения своевременного отключения стартера после пуска двигателя.
Рис. 1. Дополнительное реле стартера: 1 — клемма; 2 — основание; 3 — стойка пружины; 4 — крышка; .5 — пружина; 6 — кронштейн крепления реле; 7 — якорь; 8 — сердечник; 5 — контакты; 10 — обмотка; 11 – ярмо; 12 — прокладка
Дополнительное реле (рис. 1) имеет основание, на котором смонтированы ярмо, сердечник с обмоткой и клеммы для присоединения проводов. Над ярмом установлен якорь с контактом. Для возврата якоря в исходное положение служит пружина 5.
Обмотка дополнительного реле находится под напряжением, равным разности напряжений аккуму— ляторной батареи и генератора. Как только генератор разовьет достаточное напряжение, реле размыкает цепь и выключает стартер. Этим предохраняется якорь стартера от разноса в случае принудительной задержки ключа включателя зажигания во включенном положении после пуска двигателя или случайного включения стартера при работающем двигателе.
В эксплуатации особого, ухода дополнительное реле стартера не требует. Через 25 000-30 000 км пробега автомобиля рекомендуется проверить состояние его контактов и регулировку. Плавным перемещением движка реостата 2 увеличивают напряжение до момента включения реле (при этом загорается контрольная лампа 3). Передвижением движка реостата в противоположную сторону снижают напряжение до момента выключения реле (лампа потухнет). Реле считается исправным, если оно включается при напряжении 7-9 в, а отключается при 3-4 в.
Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.
