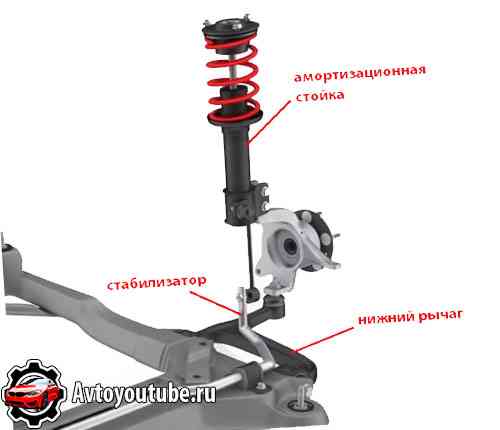

Устройство подвески Макферсон

Она состоит:

1. Амортизационная стойка;
2. Стабилизатор поперечной устойчивости;
3. Нижний рычаг.

Всего три основных элемента в схеме подвески Макферсон. Но её надежность и управляемость автомобилем не снизилась ни на грамм. Разберем назначение и устройство каждого элемента по отдельности.

Амортизационная стойка

Это единый узел в котором объединены амортизатор и пружина. То есть, амортизационный и упругий элемент в одном флаконе. Он представляет собой большой амортизатор, на котором навешана пружина. Она зажимается двумя чашками, причем верхняя – съемная чаша. На ней находится опорный подшипник, которым стойка крепится к кузову авто и за счет его происходит поворот колеса.

Нижним краем стойка Макферсон жестко крепится к поворотному кулаку. В результате этого ступица и амортизатор становится единым целым. То есть, при повороте колеса поворачивается не только ступица, но и стойка.

Нужно отметить, что конструкция с амортизатором и пружиной расположены не под прямым углом к дороге, а под небольшим наклоном. Причем как в сторону поперечной, так и продольной оси автомобиля. Это называется углом поперечного наклона шкворня. Но это уже другая тема.

Стабилизатор

Все вы знаете, . Но в отличие от двухрычажной схемы, в подвеске Макферсон он крепится не к рычагу, а к амортизационной стойке за счет шарового соединения.

Чтобы соединить стабилизатор и амортизатор, используется переходной элемент – стойка стабилизатора. Её можно найти и в схеме с двумя продольными рычагами, только там нет шаровых креплений, там используются .

Стойка стабилизатора нижним краем цепляется за штангу стабилизатора, верхним – за амортизационную стойку. В большинстве случаев внизу и вверху используется шаровые механизмы, как на рулевых тягах.

Нижний рычаг

Обеспечивает соединение колеса с кузовом. Не позволяет ему двигаться в продольном направлении, допуская движение вверх и вниз.

Соединяется с колесом за счет , а с кузовом резинометаллическими элементами – сайлентблоками. За счет этого рычаг имеет вертикальную подвижность, а колесо может поворачиваться вокруг своей оси.

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина. Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

• способность удержания массы машины;
• более сложное устройство механизмов;
• усиленная конструкция и шток с увеличенным диаметром;
• рассчитаны на перепады нагрузок и осевое/радиальное усилие;
• при повороте задействуется поворотная опора.

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости. Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы. Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр. Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении. Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Подвеска автомобиля: виды, устройство и принцип работы

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга. Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах. В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам

Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам. Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.

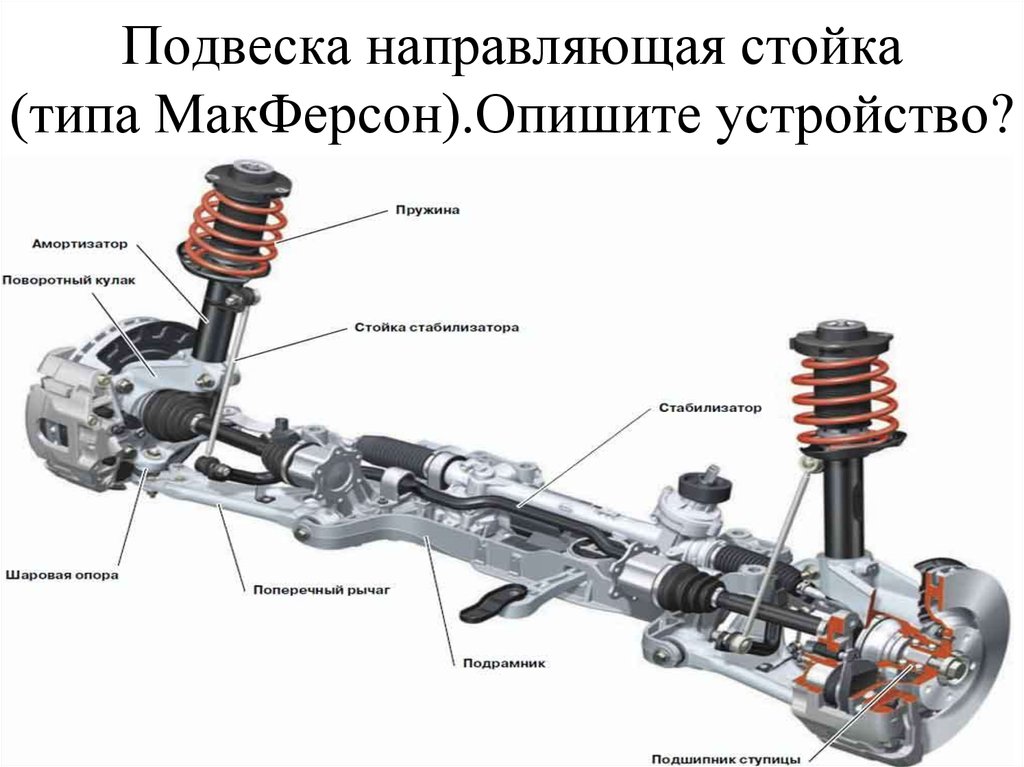

Как устроена МакФерсон

Так как эта система ходовой части является самая распространённая, то каждому автовладельцу необходимо знать, как устроена подвеска типа МакФерсон, для того чтобы при необходимости можно было самостоятельно произвести ремонт этого узла.

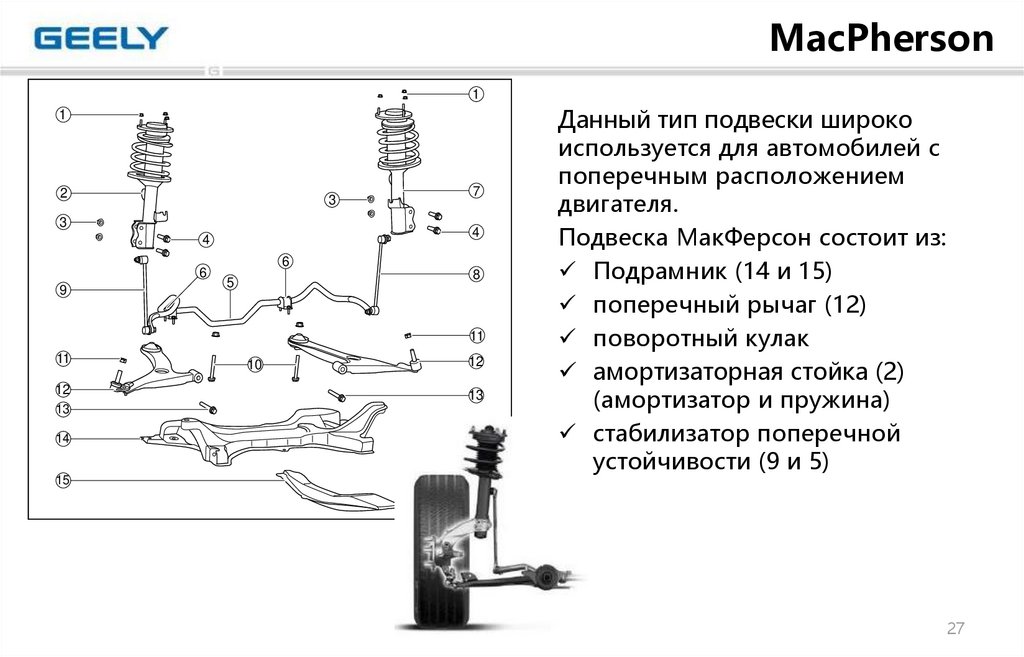

Состоит она из пяти основных компонентов:

• поворотный кулак;
• подрамник;
• амортизаторная стойка;
• поперечный рычаг;
• стабилизатор поперечной устойчивости.

Наверху поворотный кулак крепится к амортизаторной стойке клеммовым соединением, внизу закрепляется на поперечном рычаге. С помощью шаровой опоры к нему подключается рулевая система. В самом кулаке находится система подшипников, а также тормозной суппорт.

Подрамник − важнейший элемент всей конструкции. Закрепляется на кузове автомобиля резинометаллической опорой. Такие опоры минимизируют шумы, возникающие при движении, а также смягчают нагрузку на кузов, исходящую от неровностей дорожного покрытия.

Амортизаторная стойка обеспечивает эффект упругости конструкции. Основными элементами этой части являются амортизатор и металлическая пружина. Амортизатор и пружина крепятся к стойке, а также вместе с ними ставится буфер сжатия. Сверху этот узел соединяется с брызговиком крыла, резиновой втулкой, а снизу происходит соединение с поворотным кулаком.

Поперечный рычаг крепится к подрамнику двумя резиновыми втулками и предоставляет продольную жёсткость всей конструкции.

Стабилизатор поперечной устойчивости минимизирует боковой крен кузова. Эта деталь располагается в подрамнике и закрепляется двойной опорой. Второй конец стабилизатора крепится к амортизаторной стойке соединительными элементами с шарнирами.

https://www.youtube.com/watch?v=bHNXaclfL50

Как работает конструкция данного типа

Схема работы такой системы становится понятнее, если разобрать ее на отдельные составляющие. Рассмотрим их поочередно:

•  поперечные нижние рычаги. Для фиксации к раме машины применяются сайлентблоки, а у каждого из рычагов имеется своя пара опор на раме. Подвижность обеспечивается работой шаровой опоры;
• поворотный кулак со ступицей нужны для удержания колес. Рулевая тяга дает возможность управления колесами и выполнения поворотов;
• одним из ключевых элементов подвески является подрамник. Его закрепляют через сайлентблоки, это позволяет снизить вибрации, передаваемые на кузов;
• связь между поворотным кулаком и кузовом обеспечивает стойка амортизатора. На ней также крепится пружина подвески.

Несмотря на то, что это основные элементы, независимая подвеска может включать в себя и некоторые дополнительные, в зависимости от конструкционной специфики. Например, таковыми могут быть стабилизаторы поперечной устойчивости.

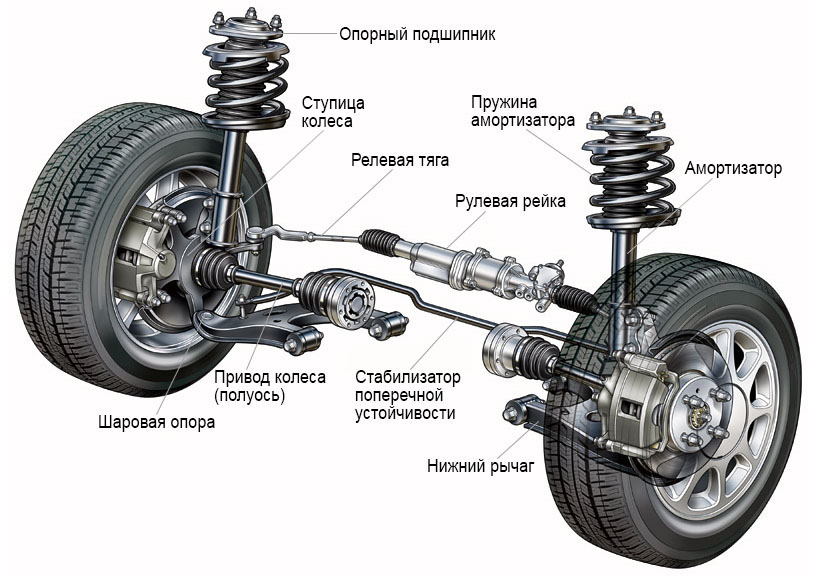

Подробно об устройстве смотрите на схеме:

Дорогие автомобили

Сегодня подвеска МакФерсон не является частью конструкции дорогих автомобилей, но так было не всегда. Начиная с 1982 года, ее стали устанавливать на престижных машинах, например, таких, как Mercedes 124 и Audi 100. Также оснащение этим устройством получило большинство автомобилей под брендом BMW. В течение определенного времени, измеряемого годами, такой подход оправдывал себя.

Затем автомобильная промышленность ушла далеко вперед и подвеска МакФерсон перестала соответствовать по своим техническим параметрам тому, что требовалось для дорогих автомобилей: качественная кинематика, обеспечивающая приемлемую в соответствии с новыми требованиями плавность хода. К этому можно добавить, что дорогие машины и дешевые детали – это малосовместимые понятия. На текущий момент подвеска МакФерсон находит применение лишь в автомобилях бюджетной категории.

Это интересно: Важность диагностики: читаем главное

История

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня.

Ford Vedette — первый автомобиль с подвеской системы Макферсона Эта подвеска была названа по имени американского инженера из Эрла Стили Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet, а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных

автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками.

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

Типичная конструкция передней подвески типа «макферсон» на современном автомобиле. Жёлтым выделен брызговик крыла с усилением, в который упирается стойка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки.

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

Задняя подвеска Чепмена на шасси Lotus Elan.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и , Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

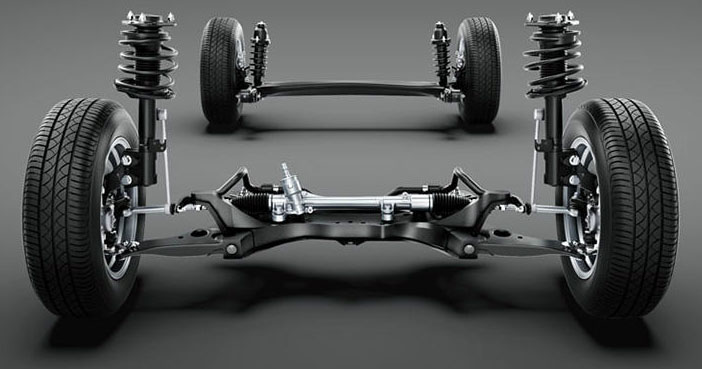

Устройство подвески

Широкое распространение подвеска MacPherson получила благодаря очень простому устройству с небольшим количеством составных частей.

Конструкция ее включает в себя:

• Кронштейны кузова или подрамник;
• Нижний рычаг;
• Амортизационная стойка;
• Верхняя опора;
• Элементы, обеспечивающие подвижные соединения (резинотехнические элементы, шаровые опоры).

Это компоненты только одного колеса. На одной оси для двух ее колес используется два комплекта перечисленных составляющих. Но есть еще один компонент, соединяющий подвески левого и правого колес – стабилизатор поперечной устойчивости, который своими концами прикрепляется к стойкам или рычагам, а в центральной части к подрамнику или кузову.

Элементы подвески МакФерсон

Устройство подвески МакФерсона очень простое. В нижней части ступица колеса прикреплена подвижным соединением к кузову посредством поперечного нижнего рычага. К ступице также крепиться вертикально расположенная амортизационная стойка (хотя и не строго вертикально, а под определенным углом). В верхней части эта стойка упирается в кузов и крепиться к нему посредством опоры. Вот и вся конструкция этой независимой подвески.

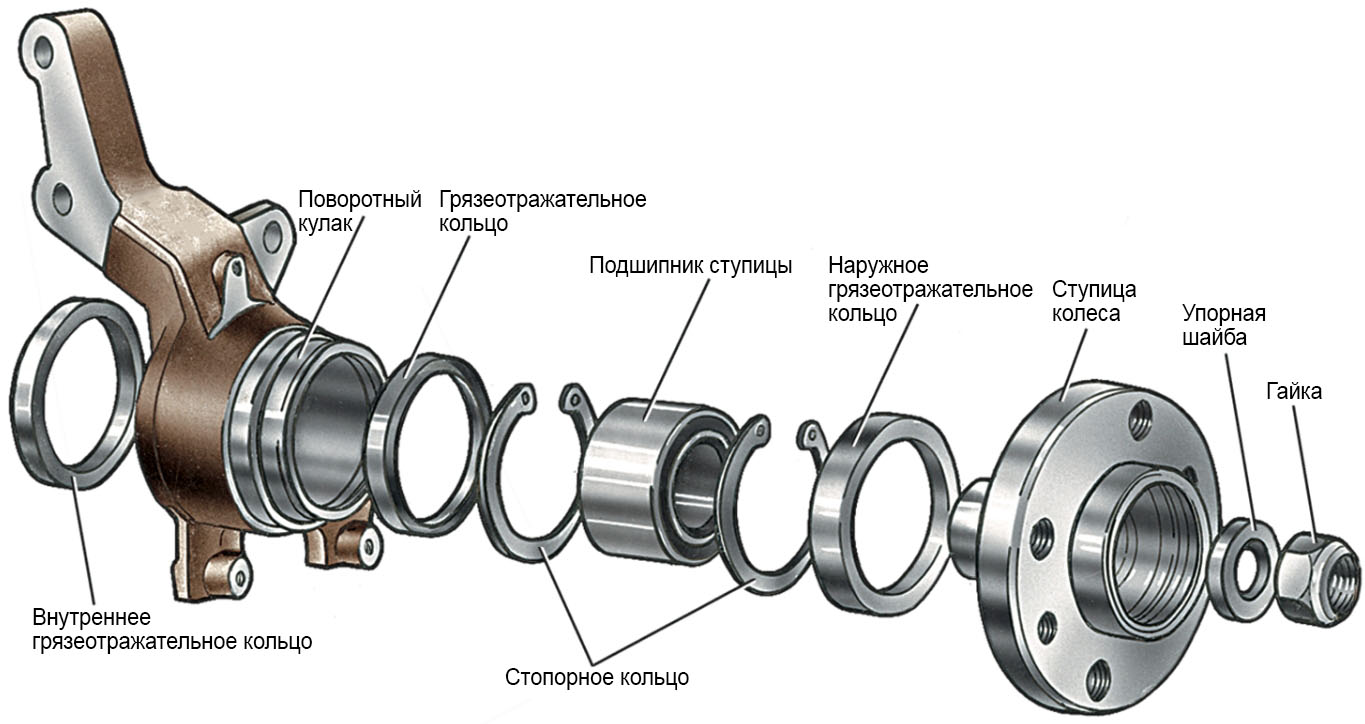

Поворотный кулак со ступицей

Теперь немного по каждому составному элементу подвески. Для крепления к кузову в нижней части предусмотрены кронштейны, представляющие собой обычные проушины, к которым посредством болтового соединения крепятся поперечные рычаги. Но чтобы обеспечить уменьшенную передачу вибрации на кузов, крепление рычага делается через резинометаллические проставки – сайлент-блоки. Кронштейны эти могут быть сделаны как на самом кузове, так и на подрамнике – трубной конструкции, крепящейся к несущей части.

В самой простой версии этой подвески используется всего один нижний поперечный рычаг, крепящийся одним концом через сайлент-блок к кузову, а вторым посредством шаровой опоры – к ступице. Дополнительно к этому рычагу присоединяется стабилизатор, тоже через сайлент-блок. Но такая конструкция не обеспечивает должной жесткости относительно продольного смещения колеса.

Поэтому более современные подвески МакФерсона используют либо два поперечных рычага, установленных под определенным углом относительно друг друга, либо один, но А-образный. Такое решение несколько увеличивает количество точек крепления, а значит, и мест, в которых может появиться вибрация, но зато обеспечивается должная фиксация колеса от продольного смещения. В таких конструкциях стабилизатор если и крепиться к рычагу, то не напрямую, а посредством специальной стойки. Но очень многие автопроизводители фиксируют концы стабилизатора к корпусу стойки через тяги.

Амортизационная стойка является главным элементом подвески МакФерсона, поскольку в ее задачу входит гашение колебательных движение и максимально возможное снижение их передачи на кузов. Состоит она из корпуса, посредством которого она крепиться к ступице, пружины и амортизатора. Классической является схема стойки, в которой амортизатор с корпусом располагаются внутри пружины, хотя есть и конструкции с вынесенной пружиной.

Устройство газомасляной стойки MacPherson

В верхней части стойка крепиться посредством специальной опоры, в которую упирается пружина. Зачастую в конструкции опоры используется подшипник, который обеспечивает возможность вращения стойки вокруг оси. Чем достигается еще одно положительное свойство этого вида подвески – возможность использования ее в качестве поворотного кулака.

Положительные и негативные качества

Широкое распространение подвеска МакФерсона получила по ряду положительных качеств:

• Дешевизна производства. Малое количество составных частей делает этот тип подвески один из самых недорогих;
• Надежность. Простота конструкции обеспечивает достаточно большой ресурс;
• Универсальность. Эта подвеска хорошо работает как спереди (за счет использования стойки в качестве поворотного кулака), так и сзади;
• Сниженная нагрузка на некоторые подвижные элементы. Все основные усилия на себя принимает стойка, сайлент-блоки и шаровые опоры же обеспечивают подвижность соединения, поэтому им свойственен большой ресурс;
• Малые размеры. Малое количество составных частей позволяет использовать такую подвеску даже на самых компактных автомобилях;
• Большой ход подвески. Благодаря этому при преодолении больших неровностей вероятность пробоя подвески и передачи ударного усилия на кузов снижена;

Несмотря на все достоинства это не делает подвеску МакФерсона идеальным вариантом для использования на авто, поскольку недостатков у нее тоже немало:

• Ухудшенная кинематика. При больших ходах стойки углы развала-схождения не придерживаются и меняются в очень широком диапазоне. Изменение же их сопровождается снижением управляемости и устойчивости авто, а также повышенным износом шин;
• Надобность в усилении кузова в верхней точке крепления стойки. В этой части на кузов воздействуют достаточно большие нагрузки, что приводит к появлению трещин, возникновению коррозии;
• Высокая нагруженность стойки. Из-за этого ресурс этой составляющей значительно снижается;
• Сложность обслуживания стойки. Для проведения обслуживания и замены ее составных частей приходится этот элемент конструкции полностью извлекать, а для разборки потребуется специальный инструмент;
• Повышенная шумность работы. Из-за этого подвеску МакФерсона не используют на премиумных авто, отдавая предпочтения многорычажному типу, обеспечивающему большую плавность хода и бесшумность.

И хоть негативных качеств у МакФерсона достаточно много, она пока является одним из лучших вариантов независимой подвески.

Подвеска Toyota Corolla

Она очень проста, надежна и дешева, что и делает ее популярной. Доказательством тому является тот факт, что все совершенствования касаются лишь доработок составных частей, а не переделки самой подвески.

Так, передовыми разработками для улучшения работы этой подвески являются разве что установка гидропневматического амортизатора, дающего возможность изменять жесткость, и установки дополнительного шарового шарнира (верхнего), что позволяет использовать один из них в качестве направляющего, а второй — рулевого. Это в свою очередь сказывается на повышении управляемости при движении по неровностям.

Подвески МакФерсон достоинства и недостатки

В числе преимуществ отмечаем:

• Недорогое производство подвесок. Работы по изготовлению деталей просты. Это позволяет снизить стоимость производства.
• Компактность. Агрегат имеет относительно малые размеры, позволяющие реализовать поперечное расположение мотора и трансмиссии в подкапотном пространстве машины.
• Небольшой вес. Общий вес элементов ниже по сравнению с системой на двух рычагах.

К недостаткам подвески относят:

• Худшие параметры кинематики. Ухудшение кинематических параметров движения связано с большим изменением развала колес. Ухудшаются управляемость, устойчивость автомобиля при совершении маневров.
• Передачу вибраций на кузов. Вибрации при езде по некачественному дорожному покрытию сильнее передаются на кузов автомобиля, чем при двойных поперечных рычагах.

Вот значимые достоинства и недостатки:

• Плюсы подвески — простота диагностики повреждений деталей и увеличенный ресурс верхних опор стоек за счет усиленных брызговиков.
• Минусы: частый выход из строя амортизаторных стоек, дорогой ремонт (при ремонте нужно снять всю подвеску, если нужно заменить деформированный компонент).

За счет относительной простоты устройства Макферсон применяют в качестве передней подвески легковых автомобилей бюджетного и среднего класса.

На гоночные, элитные модели автомобилей, машины бизнес-класса подвеску типа McPherson не ставят. Для авто в основном применяется агрегат на поперечных рычагах. Также невозможно использовать устройство на легких грузовиках и коммерческом транспорте, рамных внедорожниках, пикапах. В остальном никаких ограничений по использованию автомобильная подвеска McPherson не имеет. Её часто можно встретить в машинах популярных моделей.

Один из инженеров компании Форд Эрл МакФерсон в послевоенные годы предложил конструктивно новый вариант подвески, названный позднее его именем. Цель заключалась в снижении себестоимости при изготовлении составляющих деталей.

Но бытует мнение, что необходимость разработки подвески МакФерсон диктовалась идеями создания переднеприводных автомобилей. Чтобы ведущему колесу обеспечить вращение относительно вертикальной оси, требовалось освободить пространство для привода (ШРУС).

И вот, в свет вышла и применяется до сих пор независимая подвеска типа MacPherson, проявившая себя, как относительно надежная, ремонтопригодная и недорогая.

Плюсы

• Подвеска является недорогим механизмом при условии, что его собирают на основе готовых элементов на конкретном участке с дальнейшей установкой на транспортное средство.
• Компактность подвески дает возможность устанавливать ДВС, ориентированные на поперечное расположение в отсеке для мотора.
• Малое проявление инерционных сил, обусловленное значительной удаленностью основных узлов друг от друга.
• Быстрое понимание того, что шарнирные соединения изношены. Появляется характерное постукивание при движении по дороге с неровностями.
• В конструкции подвески заложен потенциал в плане дальнейшего совершенствования механизма.

Принцип работы подвески MacPherson

Разработана электромагнитная автомобильная подвеска — Автомобиль Подвеска Электромагнит Для того, чтобы представить подвеску MacPherson в работе, необходимо последовательно проследить за передачей усилия при проезде неровностей.

Если колесо встречает препятствие, заставляющее его двигаться вверх, то отсутствие жесткого крепления к кузову и наличие нижнего рычага передадут усилие на пружину. Она начнет сжиматься, забирая в себя огромную долю энергии. Телескопическая стойка начнет гасить колебания пружины. Оставшаяся часть энергии приведет в движение кузов автомобиля, предварительно перейдя на опору.

Если же колесо попадает в яму, то происходит аналогичный процесс с растяжением пружины. Не стоит забывать, что энергия еще и распределяется между соосными колесами. Применение шарниров и сайлентблоков так же уменьшают усилие на несущие элементы.

Модернизация перечисленных узлов позволяет конструкторам вести постоянные работы по увеличению мягкости и бесшумности работы подвески.

Обеспечение поворота колеса при маневре происходит за счет свободного вращения стойки в точках опоры:

• вверху — в подшипнике;
• внизу — в шаровой опоре.

Биография

Происходил из горной области Баденох на севере страны. Окончил Кингз-колледж в Абердине. Писал стихи. Работал школьным учителем в родном городе Рутвен близ Инвернесса, Шотландия. Знал гэльский язык. Его близким родственником по клану был выдающийся гэльский поэт Лахлан Макферсон (гэльск. Lachlan Mac a’Phearsain; 1723 — ок. 1795)

После «разоблачения мистификации» с Оссианом Макферсон пытался переводить Гомера, но потерпел неудачу. Два года провёл в Америке, где был секретарём губернатора Флориды, затем вернулся в Лондон, стал членом парламента. Умер в своём поместье Беллвил. Длинной поминальной элегией в традиционном гэльском жанре «cumha» откликнулся на смерть Макферсона гэльский поэт Дункан Маккай. Из Шотландии, где скончался Макферсон, его тело было доставлено в Лондон; он похоронен в Вестминстерском аббатстве, в нескольких шагах от своего злейшего врага — доктора Джонсона.

А кто такой МакФерсон?

Здравствуйте всем, кто читает мой отзыв. Ну а кто не читает — тем Не здравствуйте

Я думаю, что моими впечатлениями от Камрюхи все уже сыты по горло. Посему впечатлений больше не будет. Теперь я попробую виртуально разобрать мою коровушку на основные узлы и агрегаты. Вообще, честно говоря, на месте модераторов я бы давно меня вытурила с Дрома. Иначе я заполоню буковками все свободное пространство. Но пока модераторы не спохватились — я хочу открыть вам страшную тайну: МакФерсон — это не изобретатель БигМака и Макарон. А кто же он, этот МакФерсон? Чтобы разобраться в этом вопросе, достаточно посмотреть какая подвеска у Камрюхи. Итак: передняя — независимая, пружинная, типа МакФерсон, со стабилизатором поперечной устойчивости; задняя — независимая, пружинная, на продольных и поперечных рычагах, стойка МакФерсон, со стабилизатором поперечной устойчивости. Из всего вышесказанного можно сделать вывод, что МакФерсон – это изобретатель определенного типа подвески. Гугл услужливо подсказал, что звали старика МакФерсона – Эрл Стили. И был он американским инженером. Причем данная конструкция была изобретена им еще в 40-х годах прошлого века, однако массово начала использоваться только в 70-е годы. Интересно почему? И на это есть ответ – только к 70-м года изобрели достаточно крепкие стойки. Дело в том, что МакФерсон при частой работе (то бишь кочка-ямка) амортизаторы не бережет совсем.

Так почему же подвеска типа МакФерсон так популярна? В первую очередь она дешевая. Простая в устройстве, достаточно надежная и при этом компактная. Колеса между собой не связаны. Однако на автомобилях премиум класса МакФерсон не устанавливают. Казалось бы зачем изобретать велосипед – если Эрл все придумал почти век назад? Но видимо у этой подвески тоже имеются свои подводные камни.

Как мы видим основная цель МакФерсоновской подвески – быть дешевой при относительной надежности. Но на чем же мы экономим?

Пожалуй, первый минус рассматриваемой нами подвески – неверная кинематика. Т.е. колесо двигаясь вверх, не остается перпендикулярным к дороге. Короче угол наклона колеса по отношению к дороге сильно изменяется. Причем, чем больше ход подвески – тем сильнее (т.е. на плохой дороге). Соответственно мы получаем неоптимальную устойчивость и управляемость автомобиля. Однако, покупая переднеприводный автомобиль, тем более претендующий на бизнес класс, мы изначально настроены на комфортную и спокойную езду в ущерб управляемости. Да и вообще, в принципе, передний привод предназначен не для водителей-профессионалов. Вообще Камри, как и многие другие переднеприводные автомобили, имеет недостаточную поворачиваемость. И это очень хорошо для новичков. Когда авто входит в поворот передок сопротивляется выбранной траектории. Т.е. машина как бы «отказывается» поворачиваться. Типичной реакцией водителя-новичка является ослабление педали газа. Скорость падает и появляется нагрузка на переднюю ось. Как следствие увеличивается сцепление с дорогой, что способствует вхождению в поворот. Если водитель не совсем новичок, то ему доступна такая функция как «тапка в пол». И как следствие тяга ведущих передних колес. У Камри для таких маневров мощи относительно хватает, но подводит подтупливающая коробка. Но кажется меня понесло не в ту сторону…

Итак возвращаемся к выбранной траектории отзыва. Следующий минус МакФерсона – благодаря конструктивным особенностям подвески – невозможность хорошей шумоизоляции колесной арки. Далее следует так же отметить относительно быструю изнашиваемость стоек при плохих дорогах. Дальше – хуже – трещины в зоне крепления, а следом и коррозия. Добавим сюда еще и плохую компенсацию качка переда при торможении.

Соответственно что мы с вами получили? Подвеску, в принципе технически плохо пригодную для плохих дорог и быстрой езды. Однако японцы явно должны были учитывать все вышеуказанные минусы и попробовать что-нибудь предпринять. Попозже мы посмотрим на противостояние МакФерсон – Тойота.
