Что нужно знать о дисках
Печь на отработке. изготовленная с использованием автомобильных дисков. Не делайте такие!
Для изготовления печи из дисков своими руками необходимо знать не только достоинства, но и недостатки исходного материала и некоторые, существенные в данном случае, особенности конструирования печей. Недостаток спецстали – она не нормируется на сварочные свойства. Технологий производства дисков для колес существует несколько, но сварка для этого если используется, то весьма ограниченно, с последующим термоотпуском (отжигом) и дефектоскопией шва. И, разумеется, никакой конструктор автотранспорта не закладывается на то, что к колесам в процессе эксплуатации будет что-то подвариваться.
Отсюда следует очень важный с точки зрения безопасности вывод: печь на отработке из дисков (см. рис.), равно как печи длительного горения и пиролизные из них, делать нельзя ни в коем случае! Разве только вы очень хотите, чтобы в один совсем не прекрасный момент через трещину в шве потекло кипящее, вероятнее всего, и горящее, масло или начали выделяться химически агрессивные высокотоксичные газы. А погасить указанные печи нельзя, они должны догореть полностью. Из дисков можно делать только печь пламенного горения на твердом топливе.
Тем не менее, сделать вполне безопасную твердотопливную печь из автомобильных дисков на сварке для нежилых помещений (дачный дом тоже к ним относится) вполне возможно, если соблюдать след. правила:
Каечственно выполненный сварочный шов
- Сварной шов должен быть зрительно высококачественным, без видимых дефектов – трещин, брызг, раковин, пузырей, см. рис. справа;
- За один раз сваривать можно только по две сопряженные детали, варить сразу всю конструкцию ни в коем случае нельзя!
- После проводки каждого шва сваренным деталям нужно дать отдых для рассасывания остаточных внутренних напряжений, прим. от 3 мин на каждый килограмм массы соединенных деталей. Практически – варить дальше не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой;
- Готовая печь после суточной выдержки на рассасывание тех же напряжений подвергается испытательному прогону, от 3-х часов стационарная и от часа переносная уличная, на полной мощности, т.е. с полностью открытым воздушным дросселем (если он есть) или топочной/поддувальной дверцей, и максимальной загрузкой топлива.
В течение испытательного прогона одновременно происходит и отжиг печи. Обнаруженные мелкие дефекты сварки, не более 2-х на шов, устраняются спустя сутки, после чего прогон печи с отжигом повторяется.
Немного рекомендаций по использованию дисковой печи
В процессе эксплуатации могут возникать некоторые сложности, которые можно вполне избежать, если соблюдать некоторые простые правила:
Главное, надежно сварить все стыки будущей печки. В процессе эксплуатации в парилку через не заделанные щели может попадать дым
Это не очень приятно, поэтому уделите особое внимание сварочным работам. Конечно, при длительном использовании от больших температурных режимов, могут возникнуть трещины, но они легко устраняются при помощи глины и хорошо просушенного песка. Песок может помочь найти новые щели
Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам. На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней. Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани
Песок может помочь найти новые щели. Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам
На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней
Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани.
В заключении хочется сказать, что соорудить самостоятельно печку для бани из старых дисков не так уж и сложно. Нужно всего лишь соблюдать рекомендации и выполнять каждый этап работ на совесть.
Буржуйка для гаража — чем она интересна
Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.
Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.
Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.
Печка буржуйка для гаража
Главный минус такой печки — высокая пожароопасность
С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте
Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!
Самодельная буржуйка из бочки
Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или паллеты, но и древесные отходы, гнилые сухие доски и так далее.
Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.
Буржуйка для обогрева гаража из колесных дисков
Предлагаем вашему вниманию третий вариант самодельной печки из автомобильных дисков.
В данном случае для изготовления мини буржуйки потребуется три одинаковых обода от автомобиля.
Конструкция «колесной» печи вертикальная, что очень удобно для небольших помещений. Ее главное назначение — обогрев мастерской и гаража.
Берем первый автомобильный диск и вырезаем в нем середину. Потом крепим ее ко второму диску (основанию печи) — получилось своего рода поддувало. Привариваем к задвижке ручку из металлической полосы.
В первом диске вырезаем дверцу, и крепим ее при помощи петель. Свариваем два обода вместе, установив их друг на друга (как показано на фото ниже).
После этого привариваем третий автомобильный диск. Вырезаем в нем отверстие по центру, чтобы приварить трубу для установки дымохода.
Между трубой и дымоходом мастер установил радиатор — для лучшего обогрева помещения.
На последнем этапе останется только приварить ножки из профильной трубы. Для сбора золы под печкой устанавливаем металлическую емкость.
В результате у нас получилась компактная печь для гаража, которая обязательно вам пригодится зимой.
Сваренную конструкцию необходимо будет покрасить термостойкой краской по металлу. Подробности смотрите в авторском видеоролике.
Еще один вариант
И напоследок хотим поделиться с вами еще одной идеей, как сделать печку из дисков. Причем в данном случае будем использовать не 3 или 4, как в предыдущих вариантах, а целых 5 колесных дисков.
Сначала поверхность ободов нужно зачистить болгаркой. После этого устанавливаем их друг на друга, и надо будет сварить их вместе в цельную конструкцию.
Далее потребуется квадратная профтруба. От нее отрезаем две заготовки нужного размера, затем делаем подрезку под 45 град., стыкуем вместе и свариваем.
В нижнем колесном диске при помощи болгарки вырезаем квадратное «окно» подходящего размера, чтобы можно было вставить профтрубу внутрь буржуйки.
Таким образом, одна часть профиля будет находиться внутри колесных дисков, вторая — снаружи. В ней вырезаем «окошко», и затем ввариваем еще один кусок профтрубы (через него будет выполняться загрузка дров).

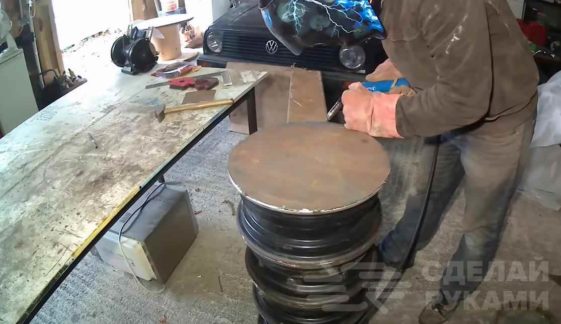

Дно буржуйки изготавливаем из листового металла. Вырезаем круг подходящего диаметра и привариваем к основанию первого диска.
Из того же листового металла необходимо вырезать крышку (она будет съемной, поэтому к ней нужно приварить две ручки).
К первому ободу привариваем отвод из круглой трубы для установки дымохода. Зачищаем швы, и красим металл жаростойкой краской.
В результате у нас получилась самодельная буржуйка из автомобильных дисков для гаража.
Из преимуществ данной конструкции стоит отметить ее невысокую стоимость — все детали можно без проблем найти на чермете, и стоят они копейки. А у многих домашних умельцев большая часть материалов имеется в наличии, что еще больше снижает себестоимость печи.
Подробнее о том, как сделать печку из дисков самостоятельно, можно посмотреть в авторском видеоролике.
Печь для казана: просто и быстро для временного пользования
На изготовление уйдет несколько часов. Берем 2 диска, у верхнего вырезаем сердцевину. Далее две части свариваем, отмечаем контуры будущей дверцы и вырезаем «окошко». Дверцу из вырезанного металла вешаем на петли.
В этом варианте отсутствует дымовая труба и лоток для сбора золы. Но если очаг нужен на короткий период или сезон, то и усложнять, возможно, не стоит.
Для удобства конструкцию можно поднять на высокие ножки из металлических труб малого диаметра. Отсутствие лотка для золы вызывает необходимость обустройства пожаробезопасного места. Достаточно снять дерн и обложить кирпичом.
Если приварить удобные ручки и окрасить готовое изделие термостойкой краской — получится благородная печка для жарки мяса. На отверстие в дне приваривают крестик из металлических прутьев, чтобы предотвратить просыпание непрогоревших углей.
Дно можно и вовсе заварить толстым листом железа и закрыть все щели. В таком случае весь жар будет оставаться в топке. В этом примере интересен способ изготовления самодельной петли. Сама дверца изготовлена отдельно и затем приварена — так не остается щелей для выхода дыма.
Такая работа займет больше времени и потребует мастерства сварщика, но и выглядит готовая печь презентабельно, и процесс приготовления будет более комфортным.
Лучшие варианты
Старые автозапчасти могут стать отличным решением для создания новых, уникальных изделий. Идея с мангалами очень оригинальна, человеческая мысль развивает ее постоянно. Это может быть конструкция на подвесе, барбекюшница передвижная, мангал с подъёмом решетки при помощи домкрата, конструкция с вертелом. Это все переносные модели.
Существует очаг на крытой веранде. Мангал установлен на подставку из кирпича в самом центре помещения. Чтобы обеспечить поддув воздуха, под корпусом очага оставлено пустое пространство. Мангал обкладывают кирпичом. Вокруг него установлен круглый стол, поставлены лавки. Получился очаг, вокруг которого можно посидеть и погреться. Создана уютная атмосфера для наслаждения вкусной едой. Зимой здесь можно попить чай, вдыхая ароматы жареной еды.
Обложить мангал можно любым материалом. Такая беседка станет любимым местом для встречи семьи или посиделок с друзьями.
Стоит отметить, что после того как автодиски прошли испытания мангалом, им стали искать другие применения. К примеру, в качестве печки для бани или буржуйки для дома. Дизайнеры пошли дальше и предложили украшать квартиры плафонами из дисков. Есть даже стильное решение использовать диски в качестве барных кресел и умывальников. Не стоит выбрасывать отжившее, а взглянуть на старые вещи по-новому. Пришло время сделать тюнинг старым автомобильным дискам!
О том, как сделать мангал из автомобильных дисков, смотрите в видео ниже.
Правила пожарной безопасности при обустройстве самодельных печей
Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.
Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.
Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.
При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.
Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.
Техника безопасности
Печка считается пожароопасной, особенно в гараже, где присутствуют ГСМ. Все что способно быстро воспламеняться, по максимуму отдаляют. Оптимально оградить топочное место экраном, чтобы исключить вероятность вылета искр.
Нельзя топить печь в гараже с открытыми дверцами
Кроме действующего дымохода, важно позаботиться о хорошей вентиляции. Если чад заполонит пространство гаража, человек способен отравиться. Возле печи не сушат промасленную одежду
Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь
Возле печи не сушат промасленную одежду. Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь.
Как сделать печь из дисков для бани своими руками
Изготовление печи из дисков
Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:
- Служат поверхностью теплоотдачи в помещение бани,
- Являются основанием для сооружения каменки,
- Служат стволом дымохода,
- На их основе часто сооружается контур нагрева воды – устанавливается бак.
Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.
Процесс монтажа надстройки состоит из следующих этапов:
- На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
- На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
- В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
- Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
- По периметру второго диска приваривают 4 стойки одинаковой длины.
- На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
- Третий диск приваривается к трубе дымохода.
- Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
- Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
- В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.
Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.
После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.
Печь для бани из колесных дисков и кирпича
Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.
Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).
Под данную печь требуется отдельный фундамент () — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.
Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.
Печь-каменка для бани из колесных дисков и кирпича
Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.
На одном из дисков без дна привариваем рассекатель
Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.
В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.
Средняя часть банной печи из автомобильных дисков
Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).
Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.
Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.
Бак для нагрева воды и проход через перекрытие
Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.
Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.
А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича
Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются)
Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат). Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция
Правила использования и обслуживания
Сразу на только что сделанной печке готовить блюда нельзя. На автомобильных дисках остается краска, масло или тормозная жидкость. Поэтому сначала печку прокаливают, чтобы очистить приспособление от остатков. Иначе при сгорании они будут выделять неприятный запах, которым пропитается пища. Для этого топку полностью заполняют дровами, закладывая их через верх. С помощью специальной жидкости разжигают огонь и дают топливу прогореть до конца.
После полного остывания печки золу высыпают. Стенки конструкции очищают щеткой по металлу и наждачной бумагой от остатков краски. После такой чистки на печке можно готовить плов, шашлык или другие вкусные блюда.
Для приготовления пищи топливо закладывают через дверцу. Добавив немного щепок и коры деревьев, разжигают пламя спичками. Поступающий из нижних отверстий кислород питает пламя, а дым уходит в дымоход. Благодаря удачной конструкции, будет хорошая тяга и подходящие условия для приготовления еды.
Важно!
Во время приготовления еды не подкладывают большие порции дров
Важно поддерживать тепло равномерно. Сильное пламя только испортит блюдо и еда пригорит
После завершения процесса дожидаются остывания печки и приступают к ее очищению. Мелкая зола и остатки топлива выпадут самостоятельно через отверстия в нижнем диске. Чтобы освободить устройство от крупных остатков топлива, его переворачивают и вытряхивают их через дверцу.
