Инструменты и материалы для изготовления поперечин на крышу
Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.
Для создания поперечин на рейлинги нам понадобится:
- металлический профиль;
- болгарка, дрель, сварка;
- фиксационный материал (болты, гайки, шайбы);
- монтажная пена;
- термоусадка;
- строительный фен;
- краска, кисточка.
Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).
Ремень для стяжки груза
Фиксация груза выполняется посредством:
- ремневых креплений (если груз перевозится непосредственно на поперечинах);
- сетки (если применяется корзина);
- опорных или прижимных фиксаторов (для перевозки лыж, сноубордов, велосипедов).
Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.
Тюнинг легкового автомобиля
Классическим представителем отечественной автомобильной промышленности является ВАЗ. Рассмотрим преимущества багажника на крышу ВАЗ, который изготовлен своими руками. К ним относится:
- достаточная прочность и надежность конструкции;
- полное соответствие заявленным требованиям автовладельца;
- экономия денежных средств;
- возможность его установки на аналогичные автомобили.
Подобные изделия очень популярны для жителей частных домов, владельцев дач. На крыше автомобиля можно перевезти мебель, саженцы деревьев, садовый инвентарь, легкие строительные материалы и прочий груз.
Как сделать своими руками багажник на рейлинги
В тех моделях автомобилей, где штатные рейлинги не предусмотрены заводской технологией сборки, установить их можно собственными силами. Для этого потребуется следующий набор материалов, инструментов и оборудования:
- Комплект специальных боковин, которые можно приобрести практически в любом магазине автомобильных запасных частей. Комплект боковин состоит из двух штук, поэтому целесообразнее всего купить два таких комплекта.
- Металлическая профилированная труба. Выбор труб круглого является довольно частой ошибкой. Прямоугольный профиль обеспечивает гораздо более высокие показатели устойчивости груза. Лучше всего выбирать трубу сечением 15х15 мм и толщиной стенок 2 мм.
- Портативный сварочный аппарат с необходимыми расходными материалами.
- Рулетка.
- Сетка с ячейками 4х4 см.
Располагая подобным арсеналом, можно смело приступать к работе.
Возможен ли штраф за багажник на крыше автомобиля
Штраф за багажник можно получить лишь при устройстве самодельных конструкций, не предусмотренных конструкцией автомобиля. В таком случае инспектор ДПС расценит это как внесение изменений в конструкцию автомобиля, что не соответствует требованиям безопасности, и может остановить автомобиль для составления протокола и демонтажа багажника.
Штраф за управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация запрещена, составляет 500 руб в соответствии со статьей12.5 КОАП. Кроме выписанного штрафа инспектор может потребовать устранить нарушение на месте
Если это сделать невозможно, то водитель обязан проследовать до ближайшего автосервиса с соблюдением мер предосторожности, чтобы там демонтировать багажник
Устанавливая багажник на крышу и загружая его, водитель должен соблюсти требования к перевозке грузов, чтобы избежать смещения его во время движения, и тем более падения с крыши.
При перевозке на крыше автомобиля габаритного груза следует помнить следующий пункт ПДД: «груз, выступающий за габариты транспортного средства спереди и сзади более чем на 1 м или сбоку более чем на 0,4 м от внешнего края габаритного огня, должен быть обозначен опознавательными знаками “Крупногабаритный груз”, а в темное время суток и в условиях недостаточной видимости, кроме того, спереди — фонарем или световозвращателем белого цвета, сзади — фонарем или световозвращателем красного цвета». Если эти условия не соблюдены, вам могут выписать штраф за нарушение правил перевозки грузов.
Правильно установленный багажник, не нарушающий конструкцию автомобиля, и удовлетворяющий требованиям ПДД, не может привести к административной ответственности.
Крепление конструкций
Обычно багажники на рейлинги устанавливаются с помощью двух видов поперечин.
Прямоугольные (в поперечном сечении — прямоугольник). Сечение таких элементов составляет 22×32 мм. Материал изготовления — сталь с пластиковым покрытием
Важное преимущество поперечины — привлекательная цена.
Овальные (аэродинамические). Сечение у них овальное, за счет которого сопротивление встречному ветру значительно ниже прямоугольных аналогов
Такие профили имеют более сложную конструкцию, продольные направляющие и высокие цены. Но в плане надежности, прочности и долговечности превосходят прямоугольные аналоги достаточно существенно.
Планируя установить конструкцию на Киа Спортейдж, Опель, тот же УАЗ Патриот или даже Шевроле Нива, обратите внимание на тип установленных на вашем автомобиле рейлингов. От этого зависит метод установки багажника
На продольные дуги
Принимая во внимание сечение дуг, под них выбирают поперечины. Расстояние зависит от груза, который планируется перевозить, и требований автовладельца
Процесс установки простой и доступный своими руками за несколько минут. К преимуществам относят вариативность расположения поперечников, удобную конструкцию и возможность фиксации специальными ремнями. Элемент не контактирует с кузовом, минимизируя риски его повреждения. На такие багажники нарушают центр тяжести, что негативно сказывается на движении автомобиля.
На интегрированные рейлинги. Устанавливается на новые автомобили при производстве. Актуальное решение для современных внедорожников, кроссоверов и семейных универсалов. В конструкции есть отверстия под винты, через которые монтируется багажник. Но есть способ без применения винтов. У такого решения правильный центр тяжести, а поперечные дуги можно смещать по всей длине рейлингов. Однако поперечные дуги подобрать сложно, а под рейлинги нельзя протянуть фиксирующие ремни.
Багажники, монтируемые на рейлинги, являются удобным и функциональным решением для тех, кто испытывает острую нехватку пространства в багажном отсеке автомобиля. Важным преимуществом является возможность быстрого монтажа, даже без наличия особых навыков. Аэродинамический эффект не идеальный, но пережить можно.
Как сделать багажник на крышу своими руками
- бокс;
- дуга-поперечина.
Преимущества экспедиционных багажников:
- более функциональный;
- вмещает в себя много разнообразных вещей любой конфигурации;
- вмещает крупногабаритные предметы;
- защищает крышу от повреждений сверху;
- не заслоняет вид автоводителю.
Недостатки экспедиционного багажника:
- ограничение веса багажа;
- расход топлива увеличивается;
- трудность в укладке тяжелого груза;
- при неправильной фиксации есть опасение потери части груза;
- сниженная аэродинамика;
- плохая устойчивость машины при боковом ветре.
Перевозка крупногабаритного груза
Чтобы изготовить самодельный багажник на крышу автомобиля, следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа. Определение количества креплений для багажника на крышу автомобиля своими руками:
- четыре точки опоры подойдут для хэтчбеков и седанов;
- если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.
Самодельный багажник с бортиками
Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает. Так же понадобятся инструменты и компоненты:
- сварочный аппарат;
- электроды;
- линейка;
- рулетка строительная;
- угловая шлифовальная машинка;
- диски по металлу;
- дрель;
- сверла;
- насадка для зачистки сварных швов;
- комплект монтажных компонентов;
- хомуты для креплений глушителей;
- монтажная пена;
- краска по металлу (желательно под цвет машины).

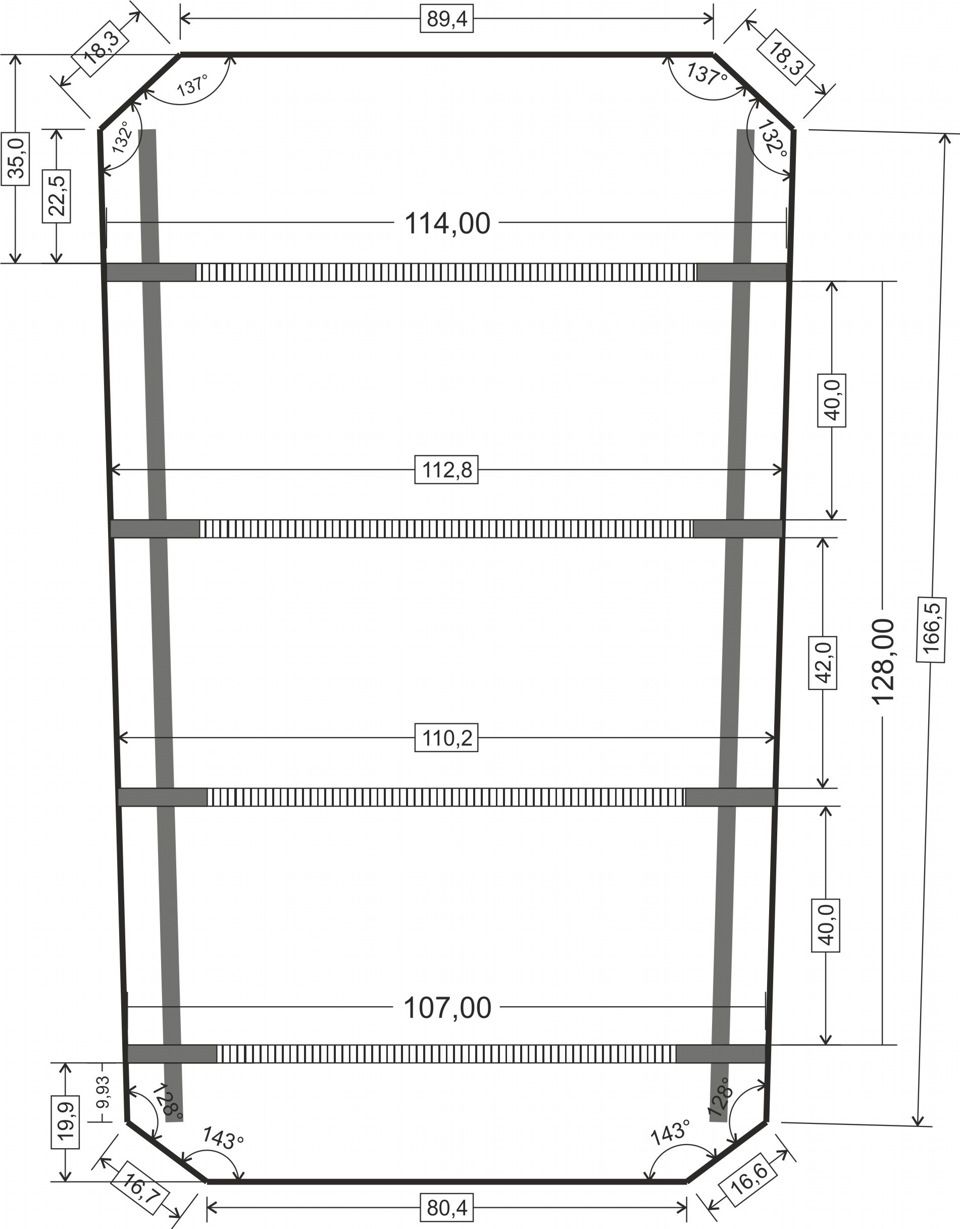

Чертеж самодельного багажника
После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:
- Определить длину поперечен. Они должны быть одинаковые по своим размерам.
- Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
- Сварить части багажника, зачистить сварочные швы.
- Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
- После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
- Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
- Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).
Преимущества самостоятельного изготовления
Многие автомобилисты стремятся не покупать этот важный автомобильный аксессуар, а изготовить его своими руками. Такое решение предоставляет автовладельцу целый ряд очевидных преимуществ:
Возможность выбора оптимальных параметров. Изготавливая багажник на крышу автомобиля собственными силами, владелец автомобиля может выбирать его оптимальные физические размеры, удовлетворяющие тем или иным запросам и требованиям, а также геометрическую форму
Это важно и с точки зрения сохранения аэродинамических свойств автомобиля, и из соображений способности элемента выполнять те или иные конкретные задачи. О том, какое разнообразие может иметь сделанный багажник на рейлинги своими руками, фото таких конструкций говорят достаточно красноречиво.
Существенная экономия финансовых средств
Как уже говорилось выше, фирменные фирменные рейлинги и кофры для них стоят достаточно дорого. При самостоятельном изготовлении кофра автовладелец может выбирать более дешевые материалы и не использовать какие-либо дорогостоящие технологии.
Идеальная совместимость багажника с конкретным автомобилем. Кто, как не владелец, лучше всего знает особенности своей машины? Именно с их учетом самостоятельно можно изготовить такой багажник, который будет обладать идеальными характеристиками площади или объема, а также грузоподъемности. И при этом иметь эстетичный внешний вид, полностью соответствующий вкусам своего обладателя.
Таким образом, стремление изготовить багажник на рейлинги своими руками вполне объяснимо.
Багажник на крышу авто своими руками
Для того, чтобы изготовить своими усилиями багажник, предназначенный для крыши вашего автомобиля, вам необходимо сделать следующее:
Подбираем материал для изготовления багажника:
Для начала необходимо подобрать материал, из которого вы будете изготавливать данную конструкцию. Самым лучшим материалом будет метал, так как он прочен и надежен. Но для такого багажника необходим материал с небольшим весом, и надежными, прочными характеристиками. Самым подходящим вариантом будет сплав из алюминия, потому что этот метал легко подвергается обработке и формированию нужной формы, не подвержен коррозии, и имеет небольшой удельный вес. Также некоторые применяют профильную тонкостенную трубу для изготовления багажников.
Одним из самых экономичных материалов для изготовления багажника является листовая нержавеющая сталь. Многие используют именно ее для изготовления подобных конструкций. Но недостатком такого материала является большой вес и высокая стоимость.
После того, как вы выбрали материал, из которого будете делать багажник, важно произвести точные замеры авто. Благодаря этому, вы сможете просчитать необходимое количество материала, его вес, и приблизительную цену
Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:
- борты;
- каркас;
- несущая часть (панель) — дно багажника, которое служит его усилением;
- перемычки — элементы, усиливающие багажник.
Передний борт можно сделать обтекаемым, что существенно улучшит аэродинамические свойства.
Теперь, когда определились с материалом, необходимо следовать нижеуказанной подробной инструкции:
- Вырезаем профиль согласно заранее подготовленной схеме, используя для этого болгарку;
- При помощи сварки изготавливаем периметр багажника. Эта деталь будет иметь прямоугольную форму;
- Получившийся периметр следует усилить наварив на него прямые перемычки. Для более крепкого усиления можно наварить перемычки между собой, в результате чего получится решетчатое основание багажника;
- К передку багажника следует приварить дугу из металлопрофиля, для создания более обтекаемой формы и улучшения аэродинамических свойств;
- Далее необходимо изготовить борты конструкции. Сначала нарезаем металлические стойки длиной по 6 сантиметров. В большинстве случаев мастера делают борта съемными, поэтому борта нужно непросто вварить в каркас, а закрутить в резьбу. Что для этого нужно? Необходимо просверлить отверстия в каркасе, в которые ввариваются втулки. Эти элементы необходимы для предотвращения деформации болтов при вкручивании;
- Далее нужно приварить стойки к верхней перекладине, которая полностью совпадает с основой, отличаясь лишь тем, что ее боковые части — правая и левая — изготавливаются немного короче. Стойки, которые расположены впереди, устанавливаются под небольшим углом для того, чтобы получившаяся конструкция выглядела не как коробка или ящик, а полностью повторяла основной контур авто;
- После завершения сварочных работ, следующий этап — покраска и монтаж на крышу автомобиля. Перед покраской корпус нужно нанести слой грунтовки, и дать некоторое время грунтовке высохнуть, это необходимо для того, чтобы краска устойчиво держалась долгое время и не отслаивалась. Далее можно нанести слой краски, и самый лучший вариант — если это будет краска в баллончиках, так как от нее не останется потеков;
- Крепление багажника на автомобиль. Если на крыше автомобиля предусмотрены рейлинги, то установка багажника производится на них. Эти элементы кузова способны выдержать нагрузку багажника. Если рейлингов нет, то прийдется высверливать отверстия в крыше и произвести монтаж кронштейнов, на которые затем монтируется готовая конструкция. В некоторых автомобилях предусмотрены канавки для установки багажника. Также если вы не хотите просверливать крышу вашего авто для установки кронштейнов, можно найти различные крепления, специально разработанные для таких случаев.
Тюнинг легкового автомобиля
Классическим представителем отечественной автомобильной промышленности является ВАЗ. Рассмотрим преимущества багажника на крышу ВАЗ, который изготовлен своими руками. К ним относится:
- достаточная прочность и надежность конструкции;
- полное соответствие заявленным требованиям автовладельца;
- экономия денежных средств;
- возможность его установки на аналогичные автомобили.
Подобные изделия очень популярны для жителей частных домов, владельцев дач. На крыше автомобиля можно перевезти мебель, саженцы деревьев, садовый инвентарь, легкие строительные материалы и прочий груз.
Как установить
Рейлинги, устанавливают профессионалы, однако если нет возможности доверить мастерам монтаж поперечин, то эту операцию можно выполнить самостоятельно. Перед тем, как закрепить поперечины, потребуется выполнить ряд подготовительных операций:
- Внимательно изучить крышу авто на наличие креплений для поперечин.
- Демонтировать защитные заглушки, которые установлены в крепления. Детали оттягивают в сторону (направление указывается на самих заглушках), далее тянут вверх.
- Освобожденные отверстия чистят от пыли и грязи, обезжиривают стенки, и наносят на площадь всей поверхности герметик на основе силикона. В противном случае, влага будет попадать через оставшиеся щели, непосредственно в салон автомобиля.
После завершения подготовки, можно установить рейлинги на крышу автомобиля:
- Места крепления поперечин, а также поверхность крыши очищаются от грязи и обезжириваются.
- С потолка внутри салона демонтируется обшивка.
- В кузове сверлятся отверстия. Перед выполнением этой операции, потребуется решить, продольные или поперечные рейлинги будут установлены на автомобиль. Расположение отверстия для крепления, нужно обозначить заранее.
- Чтобы нее повредить краску на потолке горячей стружкой, незащищенные участки закрывают малярным скотчем.
- После подготовки отверстий, устанавливают поперечины, которые крепятся на штатных болтах.
Сборка готовой конструкции
После всех вышеперечисленных действий обшивки можно устанавливать обратно на место в той последовательность, в которой они разбирались. Такие манипуляции, проделанные с багажником ВАЗ 2114 и его крышкой, способны в значительной мере уменьшить проникновение звука, который поступает в салон машины сквозь заднюю стенку транспорта, а также от задних колёс.
Магнитола с монитором Pioneer AVH-3100DVD за 2990 руб!
- Сенсорное или кнопочное управление на ваш выбор;
- Поддержка аудио форматов MP3/ WMA, поддержка видео форматов MPEG4/ DivX/ AVI;
- Вход USB, вход 3,5 мм, а также несколько входов RCA;
- Экран с разрешением 800×480;
- Стильная красная подсветка магнитолы позволяет без труда управлять ею в темное время суток.
Узнать подробности
Создание эскиза
Первым делом берется лист бумаги, где карандашом наносятся чертежи багажника на крышу автомобиля, который будет изготавливаться своими руками.
Для этого понадобится:
- снять точные размеры с крыши автомобиля;
- определиться с используемыми фиксаторами, будут они заводского производства или самодельными;
- предусмотреть особенности конструкции, которая увеличит удобство ее эксплуатации и будет соответствовать технике безопасности.
Можно рассчитать детали поперечных рейлингов, которые отличаются своей простотой. Или создать многоцелевой экспедиционный багажник с бортиками по периметру и металлической сеткой внизу конструкции.
Виды багажников и особенности их конструкции
Багажник представляет собой поперечные планки, которые зафиксированы на крыше машины. Эти изделия классифицируются на несколько видов в зависимости от конструктивных особенностей и разновидностей крепления
При выборе необходимо обращать внимание на авторитетность производителя, наличие положительных отзывов и соответствие системы для фиксации конкретному автомобилю. Многочисленные плюсы автомобильного багажника на крышу сделали этот конструктивный элемент одним из самых востребованных
Открытый тип
Универсальное изделие, которое устанавливается на любые модели автомобилей. Такой багажник предназначен для транспортировки различных предметов. За счет металлических перекладин и поперечин груз надежно закрепляется и удерживается на крыше. Дополнительные крепежные элементы гарантируют устойчивость и повышенную прочность фиксации. Отличительной особенностью устройства является доступная стоимость.
К недостаткам крепления открытого багажника на крышу относятся плохие аэродинамические качества, что негативно отражается на расходе топлива, и отсутствие защиты перевозимого груза от атмосферных осадков. Надежность крепления груза повышается за счет применения сетки для крепления груза на багажнике.
Автомобильный багажный бокс
Выполняется в двух вариациях: жестком и мягком. Такое устройство обеспечивает защиту крыши и перевозимых вещей от атмосферных осадков и грязи. Жесткая конструкция багажника по виду напоминает бокс, изготовленный из пластика или углепластика. Последний вариант более прочный, но его стоимость выше. Изделия отличаются по объему, материалу и системе крепления. При выборе необходимо ориентироваться на желаемый результат и технические характеристики.
Замки багажника защищают перевозимые предметы от посягательств злоумышленников даже на неохраняемой парковке. При передвижении обеспечиваются отличные аэродинамические качества, что уменьшает сопротивление при скоростной езде и снижает нагрузку на двигатель. Средняя стоимость – 10 000 рублей.
Специализированные багажники
Багажник предназначен для перевозки спортивного инвентаря и велосипедов. Система состоит из комбинации крепежей. Изделие подходит для людей, которые ведут активный образ жизни и предпочитают велопрогулки на природе. Преимуществом такого багажника является мобильность, ведь его можно закрепить непосредственно перед использованием, а затем благополучно демонтировать.
К недостаткам относится незначительный уровень практичности, поскольку у пользователя есть возможность перевозить только определенный вид изделий (велосипеды, лодки, спортивное снаряжение). Несмотря на простоту конструкции, иногда возникают сложности с её установкой.
Универсальный багажник
Этот тип багажников соединяет в себе особенности остальных разновидностей. Он подходит для закрепления предметов различного размера, легко устанавливается и демонтируется при необходимости. Универсальное изделие является одним из самых популярных в виду своей мобильности и практичности.
Конструкция и чертеж багажника на рейлинги из подручных средств
Стандартный багажник состоит из пары перекладин, которые зафиксированы на дугах (рейлингах), установленных на крыше машины. Конструкция должна представлять собой плотный и жесткий каркас. Очевидно, что из-за различной ширины автомобилей модели багажников подбираются индивидуально. Чтобы груз не сползал во время движения и тряски, его фиксируют ремневыми креплениями или сетками, установленными на рейлингах. Опоры для грузовых конструкций изготавливают из сплавов и покрывают защитными эмалями и/или пластиком, а также снабжают прокладками, чтобы уберечь покрытие кузова от повреждений.
Крепление для багажника
Довольно часто изготавливается крепление багажника на крышу автомобиля своими руками. Оно может быть следующих видов:
- П — образная скоба, отличается прочной фиксацией;
- использование зацепов и гаек позволяет быстро установить и снять конструкцию;
- в некоторых случаях приходится делать отверстия в крыше, что позволяет удерживать конструкцию.
Для каждой марки автомобиля необходимо подбирать прочное крепление, способное выдержать конструкцию при резком увеличении скорости или торможении транспортного средства.
Превышение этого норматива может закончиться негативными последствиями и спровоцировать ДТП. Будьте внимательны при его создании, изделие должно соответствовать технике безопасности!
Дополнительные устройства для экспедиционного багажника
Интересно, что на верхний багажник можно дополнительно установить некоторые приспособления, облегчающие жизнь водителю. Так, например, если вы часто бываете на даче и возите с собой специальный инвентарь, конструкцию можно оснастить специальным креплением для лопаты. Это же крепление можно использовать в поездках на рыбалку для фиксации удочек.
С помощью специального крепления в таком багажнике можно провозить строительный инвентарь
Также на багажник можно легко установить крепление для антенны радио, которая значительно улучшит приём сигнала. Если же вы часто катаетесь за городом, в местах с большим скоплением деревьев, то вам необходима такая вещь, как веткоотбойники. Одной из сторон их можно закрепить на каркасе экспедиционного багажника, и уберечь тем самым лобовое стекло от повреждений.
Веткоотбойники одной из сторон крепятся к багажной конструкции
Но самым популярным дополнительным оборудованием для этого элемента автомобиля являются элементы освещения, так называемые люстры. Они представляют собой ряд фар, освещающих большее пространство перед автомобилем, чем обычные ближние и дальние лампы. Многие устанавливают на багажник противотуманные фары, однако принцип подачи и рассеивания света в них не очень хорошо подходит для освещения сверху. Сегодня в продаже можно без труда найти специальные лампы для верхних источников света.
На багажник машины также можно установить осветительные приборы
Как видите, самостоятельное изготовление багажника — далеко не самая сложная процедура. Конечно, при изготовлении полной конструкции с дном и бортами вам нужно иметь определённые навыки сварки металлических конструкций, а также специальное оборудование. Поэтому в некоторых случаях может быть целесообразно рассмотреть вариант с покупкой и установкой уже готовой детали.
Замеры конструкции
Когда вы приняли решение о виде материала, который вы будете использовать для багажника, то далее необходимо переходить к выполнению замеров и расчетов. Таким образом, вы сможете четко определить вес будущего изделия, приблизительную цену и, конечно же, сколько и чего вам нужно при построении багажника для автомобиля.
Необходимо в первую очередь определить такие показатели, как длина и ширина всей крыши. Более того, можно даже создать некий проект в виде плана и чертежей, который будет включать:
- Несущую панель (непосредственный багажник, точнее его дно);
- Каркас;
- Перемычки (специальные усилители для конструкции);
- Борта.
Помимо этого можно придумать различные дополнительные детали на ваше усмотрение. Например, это может быть специальная накладка на переднюю часть багажника, которая будет препятствовать возникновению сильного сопротивления встречному воздуху.
