Как самому сделать багажник для велосипеда на машину

Самодельное крепление для перевозки велосипеда

Нравится мне всяким самоделом заниматься)) Вот, долго ли, коротко ли, по мотивам Thule Sprint XT сделал собственное крепление для перевозки велосипеда на крыше автомобиля. Результатом доволен Получилось в 2 раза легче оригинала и раз в 5 дешевле))

Примерка без велосипеда

Пробная поездка с велосипедом

На удивление, никаких дополнительных шумов не смог зафиксировать. Ожидал какой-то явно слышимый звук — свист, гул — что угодно. А на деле ничего. Поэтому я доволен

Это техническая часть любителям подробностей.

От идеи до воплощения

Схема. В размерах каркаса заложены расстояние между креплениями дуг KIA Venga, так как расстояние фиксированное.

Крепление к дугам

Крепление переднего колеса

Крепление заднего колеса. Использовал крепление от ботинка коньков

Декоративные накладки на гайки

Не только изобретать велосипед, но ещё и переднее колесо занимает место в багажнике.

так то всего 1 велик влезет

А на чем держатся? просто скотч?

Это обычные рейлинги с поперечинами? Приматывать за руль и за седло? У меня тоже малолитражка, хотел бы пару великов крепить)Там у тебя дертовый велик?) Его то за колесо удобно, а мтбшки за седло нормально держатся, или надо снимать?

оффтоп. опишите пожалуйста опыт владения вашим автомобилем. Kia Venga если не ошибаюсь. Планирую к покупке, хотелось бы узнать ваше мнение.

гремучая подвеска, нерабочие задние стойки и гниющая рамка лобового стекла с 20 тык. а в целом неплохо, из серии «внутри больше, чем снаружи». Автомойки так вообще кроссовером считают.

Да, ЛКП не огонь — https://www.drive2.ru/l/6820349/ Но это на всех корейцах. Есть потёртости на двери — не гниёт. Высота кузова как у Sportage, клиренс 165 мм. На мойках моют как класс В.

Твоё решение помогло мне понять как велики крепить , чтобы они не заваливались, красавчик!

Вот вроде фигня, а я завидую. Никак руки не дойдут сделать такую штуку чтоб не в багажнике велосипеды возить, а как белый человек.

Может я и зануда, но точно ли это безопасно? Ну типа. Одно дело заводское крепление, а это хоть и «фабрично», но колхоз.

когда без великом не выглядит ли сомнительно? или крепление демонтируется если возить не постоянно?

Как выглядит — вопрос вкуса. Мне норм.

Да, конечно, можно демонтировать за пару минут.

Очень круто и аккуратно. а из чего декор делали?

Бааа. дайте два а!?Круто!

А всё таки какова примерная себестоимость процесса вышла ? Не Туле единым, как говорится. Тоже смотрю варианты, есть же дешёвые и хорошие.

Трудно сказать. От 2000 до 3000 рублей. Самая затратная часть это то, что касается декора. Покупал только профиль алюминиевый (

1000 р.) и крепление передней оси (

200 р.). Остальное — остатки от других поделок. Если специально покупать всё, что использовалось, возможно наберётся 6-7 тысяч.

классно вышло!) в такие моменты жалею, что у меня лапки из жопки)))

Основные этапы работы

Любой велосипед можно превратить в уникальный транспорт, на котором можно не только кататься, но и перевозить различные грузы. Многие багажники, которые в большом количестве находятся на полках магазинов, рассчитаны на транспортировку небольшого по весу и габаритам груза. Выход только один — узнать, как сделать багажник на велосипед своими руками. Просто не будет, но и ничего сверхсложного в этом также нет.

Создание багажника осуществляется в несколько этапов:

Выбор качественного материала, который будет довольно прочным и не создаст сложностей при его сваривании. Алюминий сразу нужно исключить, поскольку процесс его сваривания сложен, требует наличия специального оборудования и навыков работы. Обойтись болтами и заклёпками также не выйдет, поскольку конструкция получится недостаточно надёжной и долговечной. Совсем другое дело — сталь, которая является довольно надёжным материалом и легко поддаётся свариванию.
Определение необходимой высоты будущей конструкции. Ошибочно предполагать, что низкий центр тяжести сделает велосипед устойчивым в гружёном состоянии. На практике оптимальная высота багажника должна совпадать с верхней трубой на раме. Такое расположение обеспечит удобное закрепление длинного груза (удочки, трубы, доски) вдоль велобайка.
Сбор конструкции может осуществляться по-разному в зависимости от её типа и особенностей. Если был использован профиль прямоугольной формы, то понадобятся тиски для его сгибания. При работе с уголками и металлическими трубками необходим сварочный аппарат, при помощи которого из материалов создают простую конструкцию. Изготовление багажника на велосипед может быть совсем простым, если использовать заводскую конструкцию в качестве основы.
Сделанный багажник необходимо закрепить. Процесс закрепления готового изделия на велосипеде требует изготовления специальных элементов, которые упростят этот этап и позволят багажнику хорошо держаться даже в гружёном состоянии

Если вы имеете дело с классическим багажником, то необходимо будет уделить внимание укреплению вертикальных стоек и горизонтальных перекладин. Как показывает практика, если стойки и ушки приварить к консольному контактнику в целях закрепления на конструкции заднего маятника, то конструкция получается более амортизированной, надёжной и долговечной

Все сварочные швы необходимо сгладить при помощи круглого напильника, что сделает конструкцию более аккуратной и облегчит процесс окрашивания.

Надо очень серьезно отнестись к процессу крепления багажника, чтобы он хорошо держался даже в гружёном состоянии

Главные требования, предъявляемые к ним

Помимо параметров вместительности надкрышного элемента, он должен соответствовать определенным нормам. Они в первую очередь касаются следующих аспектов:

Геометрические размеры. Как правило, площадь багажника диктуется аналогичным параметром крыши конкретной модели автомобиля. Но многие автовладельцы ухитряются выносить края его за пределы периметра крыши

При этом очень важно понимать, что подобное решение может существенно изменить положение центра тяжести машины и характеристики его устойчивости.
Прочность. Даже с учетом того, что основой багажника являются металлические конструкции, его грузоподъемность, как правило, ограничена 100-120 кг нагрузки. Увеличение этого параметра чревато деформацией кузова автомобиля, потерей значений характеристик мощности машины и снижением показателей безопасности эксплуатации и движения.

Увеличение этого параметра чревато деформацией кузова автомобиля, потерей значений характеристик мощности машины и снижением показателей безопасности эксплуатации и движения.

Шаг 6: Проверяем крепление

На данном этапе проведем проверку и подгонку крепежа для велосипеда на автомобиль. Если резьба хомутов слишком сильно выходит из гаек, обрежьте ее.

Укорачивайте болты в следующем порядке: сначала отрежьте их ножовкой по металлу, а затем обработайте края с помощью напильника.

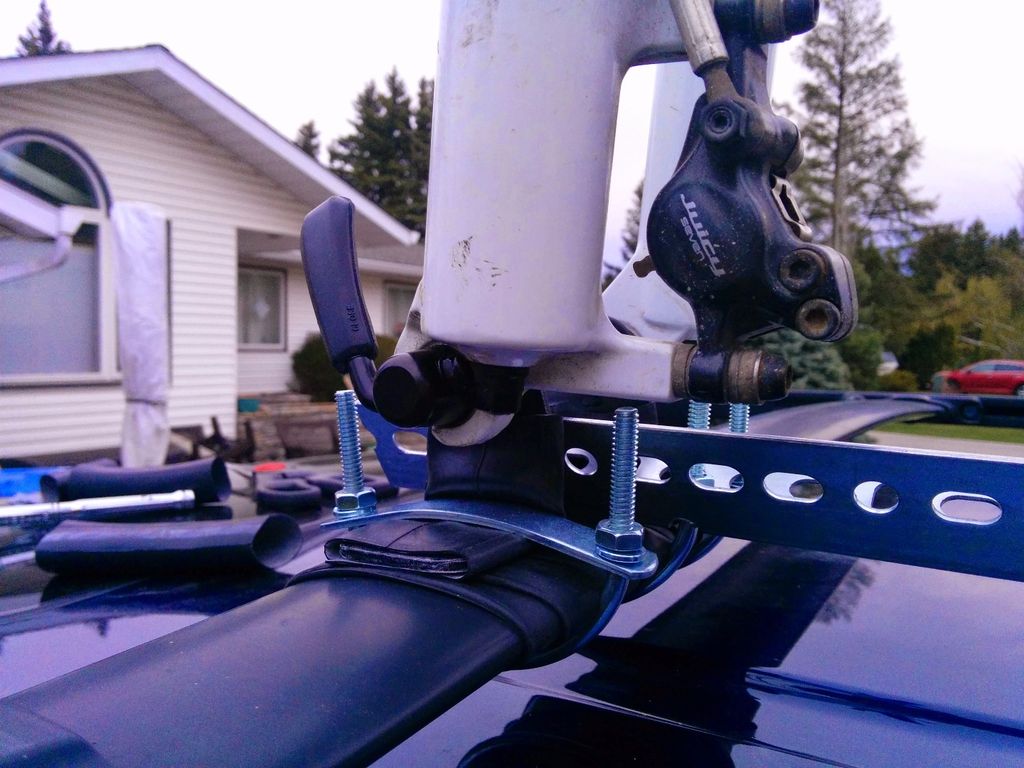

Убедитесь, что вилочное крепление надежно зафиксировано. Заднее колесо нужно закрепить на уголке с помощью ремня или веревки.

Заблокируйте педали велосипеда веревкой, чтобы они не вращались во время поездки.

Убедитесь, что уголок не будет мешать открытию задней двери автомобиля (при наличии ее на вашем автомобиле). Если это не так, то попробуйте сдвинуть уголок немного вперед.

Шаг 4: Устанавливаем вилочное крепление

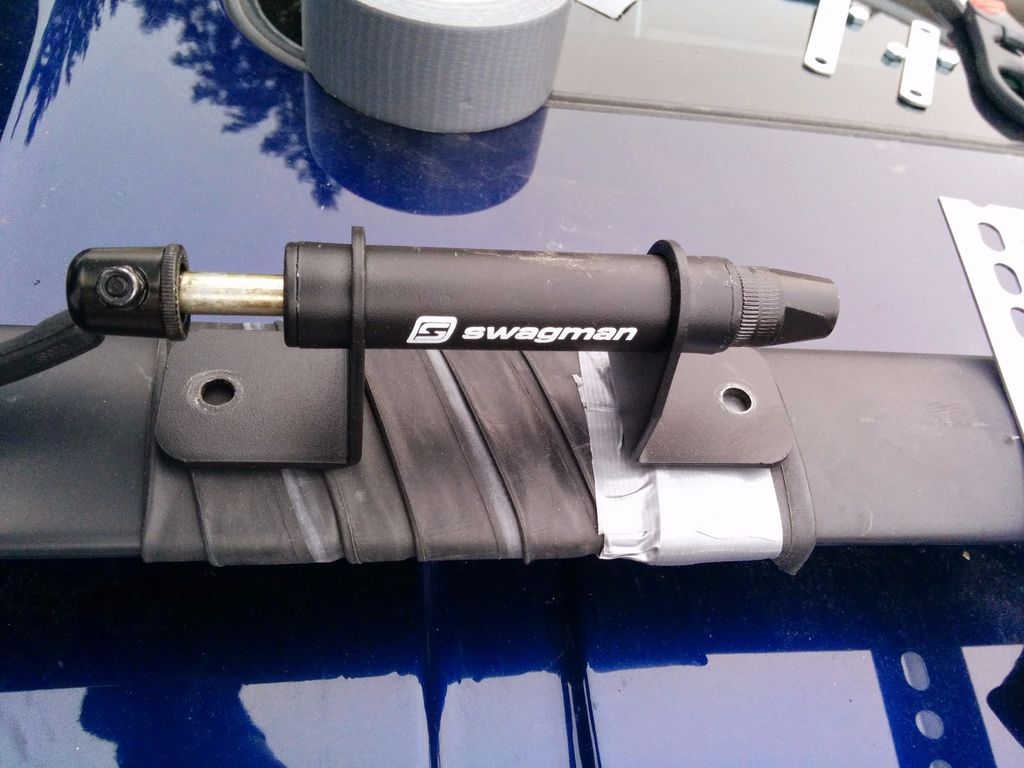

Установите вилочное крепление на переднюю планку багажника над профильным уголком, чтобы определить, где оно будет крепиться.

Оберните старой камерой от велосипеда переднюю планку в том месте, где будет устанавливаться вилочное крепление. Зафиксируйте конец велосипедной камеры скотчем. Вместо скотча лучше использовать черную липкую ленту, так соединение будет выглядеть более эстетично.

Таким же образом оберните камерой заднюю планку. Наденьте куски резиновой трубки на ножки вилочного крепления.

Закрепите вилочное крепление на передней планке багажника с помощью двух U-образных хомутов. Под каждую гайку подложите стопорную шайбу, чтобы гайки не открутились от вибрации.

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

• сделанные мерные параметры;
• возможный вес рамы;
• наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

• сверлятся два отверстия по 8 см;
• в них ставится шпилька;
• деталь приваривается;
• с нее срезается необходимое количество резьбы;
• шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Шаг 1: Идем в магазин

Основное устройство, которое нам потребуется, это вилочное крепление с 9-миллиметровым валом, стоимостью 17 долларов. Еще будет нужен профильный равнополочный уголок из оцинкованной стали с размером полки 40 мм. Длина уголка должна быть на 200-300 мм длиннее расстояния от передней оси до нижней части задней шины велосипеда. Также понадобятся несколько U-образных резьбовых хомутов размером 76 мм.

Итак, нам потребуются:

• Вилочное крепление – 17 долларов США.
• Профильный 40-мм уголок из оцинкованной стали – 8 долларов.
• Четыре 76-миллиметровых U-образных хомута – 4 доллара.
• Старая рваная камера от велосипеда – бесплатно.
• Гайки, шайбы – тоже бесплатно (поищите у себя в мастерской или насобирайте на дороге).

Перевозка велосипеда на крыше автомобиля

Этот способ считается самым распространенным, а для транспортировки используется специальное крепление. Оно должно быть установлено на крыше машины. Дополнительно можно закрепить двухколесного друга при помощи крепежных эспандеров или веревки. Делать это вовсе не обязательно, но для многих перевозчиков такой способ гарантирует дополнительную надежность. Закрепить велосипед на крыше машины можно следующими способами:

• за раму. Это будет удобнее всего, однако велика вероятность, что раму вы все-таки поцарапаете;
• за педаль. Способ не очень надежный и менее безопасный для двухколесного друга;
• за вилку. В таком случае нужно будет каждый раз снимать переднее колесо. В теории при таком креплении улучшается общая аэродинамика автомобиля с велосипедом;
• за руль. Велосипед устанавливается на крышу в перевёрнутом состоянии и крепится за руль. Таким способом пользовались еще 30 лет назад, да и сейчас бывалые дачники используют его.

Стоимость крепления варьируется от 1000 до 15000 рублей. Итоговая цена зависит от фирмы изготовителя, используемого материала и марки автомобиля.

Бюджетные модели креплений изготовлены из стали, имеют менее эстетичный вид и не имеют замков, предотвращающих кражу.

Более дорогостоящие изготовлены из алюминия, сделаны более качественно и оборудованы надежными замками. Что конкретно выбирать – дело каждого. Оба типа креплений отвечают требуемым задачам и имеют свои плюсы:

• велосипед не нужно разбирать и собирать перед поездкой;
• не высока цена крепления.

Однако минусы при подобной транспортировке тоже существуют:

• если велосипедов несколько придется приобретать несколько креплений;
• такой способ не удобен для девушек;
• на высокой скорости движения автомобиля появляется гул.

Этапы изготовления багажника на автомобиль

Многие владельцы автомобилей отдают предпочтение металлическому профилю при изготовлении багажника, и мы рассматриваем в данной статье использование именно этого материала. Работы следует начинать с:

Измерения всех параметров крыши вашей автомашины, куда вы планируете установить багажник. Внеся показания в созданный на компьютере лист Excel, вы сможете не только вычертить, но и просчитать вес предполагаемого устройства.

Первыми производим сварку частей периметра, и уже в него производим монтаж путем сварки двух перемычек несущего типа

Именно к ним будет производиться крепление основной конструкции.

Принимая во внимание то, что перемычки расположены друг от друга на значительном расстоянии, вам предстоит вварить в каркас еще перемычки, это даст гарантию того, что багажник на автомобиль будет надежным и крепким. Дополнительную прочность конструкции придаст скрепление профильной трубой методом сварки между собой еще и перемычек

Дополнительную прочность конструкции придаст скрепление профильной трубой методом сварки между собой еще и перемычек.

Следует подумать об эстетичном виде и аэродинамических показателях, эти проблемы способна решить дуга на передней поверхности. Выбираем материал, отмеряем необходимые размеры, прибавляя по краю 5 сантиметров, в местах изгибов делаем надрез и загиб нужной глубины. Затем дугу прикладываем к основе багажника, отрезаем по периметру и прикрепляем сваркой, а чтобы усилить ее, привариваем перемычку.

Приступаем к изготовлению бортов, лучше, они будут сниматься

Для этого в креплении следует проделать отверстия и расположить в них втулки нужного диаметра. После этого следует обварить места крепления, иначе профиль пострадает при затягивании крепежных болтов.Непосредственно борта изготавливаются из стоек длиной около 6,5 сантиметров, которых потребуется 8 штук. Для возможности закрепления сваркой крепежных шпилек потребуется высверлить по паре отверстий, в них вставляются шпильки, и производится приваривание их к отверстиям.После этого можно отрезать нужную длину резьбы и вкрутить шпильки в прорези. Теперь можно приступать к изготовлению оставшихся перекладин. Передняя загибается по принципу изготовления дуги впереди. Для закрепления верхней перекладины сверху привариваем в боковую поперечину в месте ее изгиба втулку, а затем на нее приваривается шпилька. Перекладина сзади выполняется в таком же порядке.
Завершающим штрихом является окрашивание изготовленного своими руками багажника. Но сначала следует тщательно нанести грунтовку, котораябудет предохранять металл от ржавчины при дальнейшем использовании устройства.Оптимальным вариантом будет использование грунтовки с содержанием цинка, что позволит багажнику выдерживать нагрузки в виде растворов соли. На полное высыхание грунтовки потребуются сутки. После этого можно красить его хоть самой обычной краской для внешних работ. Места, где закреплены болты, будет лучше закрыть гайками декоративного типа.

Как сделать багажник

Если машина укомплектована рейлингами – штатными металлическими перилами на крыше — рекомендуется изготовить алюминиевые или стальные поперечины, которые будут служить днищем багажника.

Если в штатной комплектации авто не предусмотрены рейлинги, можно изготовить сварную конструкцию багажника с днищем и бортами. Делать своими руками нецелесообразно, стоимость работ и материалов обойдется на 50-60% выше, чем покупка готового багажника.

Процесс изготовления багажника условно делится на следующие этапы:

1. Выбор материала, подготовка инструмента.
2. Снятие размеров, рисунок чертежа.
3. Изготовление периметра и крепежей багажника своими руками.
4. Сварка.
5. Монтаж багажника на автомобиль.

Материалы и инструменты

Один из главных этапов производства при самостоятельном изготовлении — правильный расчет веса готовой конструкции и создание чертежа. Идеальным материалом для автобагажника будут алюминиевые профили. Алюминий отличается высокой прочностью, гибкостью и небольшим весом.

Профильные трубы могут стать альтернативным материалом. Вес материала сравнительно небольшой, тонкостенные профильные трубы отличаются устойчивостью к коррозии, высокой прочностью и низкой ценой. Стоимость профильной трубы в два раза ниже, чем аналогичной алюминиевой.

Полосы листовой нержавеющей стали следует использовать в качестве материала для багажника на крышу в крайних случаях, так как материал имеет большой вес и высокую стоимость.

Для изготовления крепежей можно использовать подготовленные пластины из промышленной стали.

Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;
• шлифовальная машинка;
• грунтовка;
• автомобильная краска.

Замеры конструкции и составление чертежа

Если требуется самому изготовить багажник на крышу, где установлены штатные рейлинги, достаточно просто измерить расстояние между ними. Крепеж . Если эти элементы в автомобиле отсутствуют, то требуется провести замеры длины и ширины крыши. На основании этих цифр создается чертеж конструкции, где рассчитываются следующие параметры:

• длина и ширина каркаса;
• определяется место для усиливающих перемычек;
• высчитывается высота бортиков;
• определяется количество креплений.

Согласно чертежу из выбранного материала вырезаются заготовки, затем производится сварка каркаса.

Сварочные работы

Правильное изготовление багажника своими руками зависит от точности предварительных замеров и чертежа конструкции. Сварочные работы проводятся в следующей последовательности:

1. Из профильной трубы или листа стали, в зависимости от выбранного материала, варится периметр конструкции.
2. Навариваются перемычки для усиления днища. Учитывая вес груза, который предполагается возить на крыше, можно наварить перемычки решеткой.
3. На переднюю часть платформы приваривается алюминиевая дуга, что обеспечит оптимальную аэродинамику автомобиля.
4. Для бортов нарезаются стойки длиной 6-15 см. Стойки борта привариваются к верхней части рамы, которая совпадает с основой, дном.
5. Шлифовальной машинкой убираются наплывы материала, которые остались после сварки. Крепления поперечин шлифуются и грунтуются.
6. Покраска конструкции. Перед покраской производится грунтовка.
7. Монтаж багажника на рейлинги или на крышу. Для установки багажника непосредственно на крышу монтируются кронштейны, на которые будет установлен грузовой отсек.

Инструментальная сталь имеет большой вес, не следует использовать боле трех полос стали для усиления дна багажника.

Обеспечение аэродинамики и фиксация бортов

С целью минимального снижения аэродинамических показателей автомобиля из-за установки самодельного багажника рекомендуется использовать наклонное крепление стоек на передней и задней части конструкции.

Для этого верхние боковые трубки должны быть немного меньше, чем аналогичные нижние. Поэтому стойки на передней и задней части дна конструкции навариваются под углом. Угол наклона и длина верхних боковых частей высчитывается в процессе составления чертежа конструкции.

Эстетические штрихи

После всех сварочных работ конструкцию на машину тщательно шлифуют, грунтуют и красят. Перед грунтовкой детали обезжиривают.

Через несколько дней после того как конструкция прогрунтована, производится покраска.

В качестве дополнительного эстетического штриха можно установить декоративные гайки, которые полностью закрываю крепежные болты.

Делаем багажник сами

Главная и единственная забота домашнего мастера при производстве подобных креплений – это жесткая и надежная фиксация байка на всех уровнях. Если эта задача решена, то автоматически отпадают проблемы с безопасностью резкого торможения, вхождения в повороты. Также велосипеду не грозит вероятность поцарапать раму.

Крепление на крышу автомобиля предполагает, конечно, наличие на ней хотя бы двух поперечных дуг. Их сечение предполагается квадратным. Для простоты можно предположить, что на крыше имеется стандартный багажник на отечественные «Жигули».

Недорогой и бюджетный вариант (один из лучших во всем Рунете) предполагает следующее:

• стальной жесткий профиль (коробчатый, уголок) длиной больше базы байка, чтобы он лег на поперечины;
• пара уголков из дюралюминия (можно взять стальные, но они тяжелее). Высота полочки должна быть 2,5 – 3 см;
• длинные болты (50 мм) и гайки;
• ось втулки переднего колеса (кто хочет, может портить родную), но лучше купить;
• отрезок П-образного профиля под опорную точку заднего колеса;
• болгарка, дрель, некривые руки и час времени.

На снимках все ясно:

Главное, крепко закрутить все винты, хорошо притянуть втулку, а заднее колесо можно стабилизировать с помощью резинового эластичного ремня, вырезанного из старой покрышки. Его крепление наматывается «восьмеркой».

По отзывам автора из города Барнаула, он проехал в один день более 600 километров, разгоняя авто до 130 км\час. Конструкция успешно выдержала испытание.

Как становится ясным, подобное крепление на крышу своими руками имеет изюминку: затяжку с помощью эксцентриков штатной втулки. Именно этот момент позволяет придать всей вертикали жесткость. Конечно, с помощью подобного приспособления на автомобиль можно устанавливать не только один, но два и даже три велосипеда. В этом случае достаточно будет их фиксировать между собой наверху (хотя бы с помощью палки и резиновых петель, которые охватывают подседельные узлы), и конструкция будет держаться как единое целое.

http://www.velo-kursk.ru/forum/viewtopic.php?f=3&t=3446

Конечно, его багажник на машину своими руками выглядит более красиво, особенно если его покрасить глянцевой краской и украсить эмблемами. Но если они оба выполняют одну функцию, то зачем тратить больше сил? Кроме того, первая модель гораздо легче. Некоторым преимуществом второй модели является удержание байка высоко от багажника, что снижает боковое раскачивание и легкость вхождения в повороты.

Мы думаем, что нет необходимости демонстрировать большее количество устройств и моделей на другие части авто, так как большинство любителей, которые имеют мощные фаркопы и заднюю дверь, соответственно, имеют все-таки автомобиль более высокой стоимости, и затрата на рейлинги, профиль и заводской багажник будет не очень большой.

Те же, кто имеет отечественный автомобиль, как правило, устанавливает самодельное крепление именно на крышу.

Кстати, перед отправлением в длительное путешествие, если у вас пока нет своего автомобиля, и вы все-таки грузите велосипед вместе с другими ребятами в общий прицеп, то не забудьте:

• снять с рамы насос;
• бутылочку для питья;
• педали;
• переднее колесо;
• повернуть руль вдоль рамы;
• обмотать раму пузырьковой пленкой, чтобы не повредить краску.

Удачного путешествия!

Технология изготовления

Чтобы быстро, правильно и качественно изготовить своими руками багажник на крышу автомобиля, важно проводить работы в такой последовательности:

1. Подготовить все необходимые материалы и инструменты.
2. Составить чертеж будущей конструкции, а также принципа ее монтажа.
3. Изготовить багажник согласно замерам и разработанному чертежу конструкции.
4. Зафиксировать готовый багажник на крыше автомобиля выбранным способом.

Перед началом работ немаловажно произвести замеры крыши автомобиля, на которую будет устанавливаться багажник. А при разработке чертежа будущего багажника учитывать не только это, но и геометрию крыши

Необходимые инструменты и материалы

Основной деталью, без которой не обойтись в процессе изготовления багажника, является подходящий металл. Также в процессе работы пригодятся такие компоненты и приспособления:

• Сварочный аппарат;
• Болгарка с насадками для резки металла;
• Монтажная пена;
• Хомуты для автомобильных глушителей;
• Набор шлифовальных инструментов;
• Стеклоткань плотность которой составляет не меньше 300 г/м 2 .

Для изготовления багажника на крышу автомобиля своими руками понадобится сварочный аппарат

Для финальной стадии создания багажника и обеспечения его длительной эксплуатации, потребуется автомобильная краска. Цвет краски может быть любым. Однако лучше всего смотрятся на машине багажники, окрашенные в тон корпуса машины, а также серебристым или черным цветом.

Чертеж

Для создания чертежа будущего багажника необходимо произвести ряд замеров:

• Измерить расстояние между имеющимися рейлингами;
• Просчитать длину крыши и определить размеры отступов от края.

Учитывая вес металлических компонентов и необходимую грузоподъемность багажника, рассчитывает необходимое количество материала, а также схематически изображается внешний вид будущей конструкции.

После проведения всех расчетов необходимо составить точный чертеж планируемого к изготовлению багажника на машину, с нанесенными на схему размерами деталей. При этом на чертеже обязательно должны присутствовать такие элементы конструкции:

• Общие габариты изделия;
• Длина и точки размещения поперечных усиливающих перемычек;
• Высота бортиков будущей конструкции;
• Днище багажника.

При разработке проекта следует учитывать, что багажники для крыши, имеющие прямоугольную или квадратную форму, создают существенное сопротивление воздуху в процессе движения автомобиля. Из-за этого могут серьезно пострадать аэродинамические показатели машины. Чтобы этого не случилось, рекомендуется делать багажник с обтекаемым передним бортом.

Изготовление

Процесс изготовления багажника на крышу легкового автомобиля своими руками имеет такую последовательность действий:

1. Внимательно изучить созданный проектный чертеж.
2. Выполнить обрезку металла, для создания рамы багажника. Работа выполняется с помощью болгарки.
3. Из подходящего металла болгаркой нарезать элементы, которые станут впоследствии ребрами жесткости изделия. При отсутствии необходимости в перевозке очень тяжелых грузов, достаточно заготовить по два продольных и поперечных элемента.
4. Сварить между собой куски металла так, чтобы получилось два одинаковых прямоугольника. Один из них будет являться низом багажника, а второй необходим в качестве борта.
5. Нижний прямоугольник усилить, приварив к нему, на одинаковом расстоянии друг от друга, ребра жесткости.
6. Срастить между собой низ конструкции и борта. Сделать это можно приварив по углам прямоугольников, размещенных друг над другом, и в нескольких точках по сторонам металлические пруты или трубки меньшего чем основная конструкция диаметра.

Пример багажника на крышу автомобиля своими руками

По окончанию сварочных работ металл слегка шлифуется и окрашивается в выбранный для конструкции цвет.

Крепление на крыше автомобиля

Для установки автобагажника на крышу автомобиля своими руками потребуются рейлинги, смонтированные по бокам. Если их нет, данные элементы также можно изготовить самостоятельно. Для этого необходимо:

1. Из металлической трубы с помощью болгарки вырезать два куска одинакового размера, подходящего под длину крыши.
2. На металл обильным слоем со всех сторон наносится монтажная пена и оставляется до полного высыхания.
3. После затвердевания пены, с помощью шлифовальных инструментов, изделиям придается необходимая форма.
4. Полученные поперечины в 2-3 слоя покрываются стеклотканью.
5. Готовые рейлинги окрашиваются в черный, или любой другой подходящий цвет.
