Как в домашних условиях произвести чистку дмрв, и что для этого нужно?

Можно» ли чистить ДМРВ очистителем карбюратора?

Для электронных датчиков использовать карбюраторные очистители не рекомендуется! Химикаты, которые входят в состав этих средств, могут вызвать необратимые повреждения чувствительных элементов. Однако применение подобных составов для чистки механических расходомеров не исключается. Впрочем, и здесь лучше использовать специализированные вещества, например, бюджетные очистители, предлагаемые торговой маркой Kerry.

Необходимо предупредить владельцев автомобилей, имеющих подобные датчики, и от других ошибок:

  • Очистки с применением более активных растворителей: это может вызвать деформацию пластиковых деталей самого датчика и его корпуса.
  • Использованию марок очистителя, не рекомендованных производителем автомобиля.
  • Очистки ДМРВ средствами, которые применяются для очистки корпуса дроссельной заслонки.
  • Устанавливать обратно невысохший после обработки узел.

Чистый датчик может восстановить от 4 до 10 лошадиных сил мощности автомобиля, что вполне оправдывает затраты времени и средств для очистки. Подобную профилактику рекомендуется выполнять раз в год.

Поломка датчика расхода воздуха — явление довольно частое. А вот что же может стать причиной этого, как определить, что датчик засорен, а также чем и как почистить дмрв на ваз 2114 — рассмотрим в настоящей статье.

Проверка датчика

Чтобы точно убедиться в неисправности датчика и понять, нужно ли чистить ДМРВ на ВАЗ-2114 или нет, нуждается ли он в чистке или же придется отправляться в магазин за новым ДМРВ, потребуется всем известный радиолюбителям мультиметр:

  • Прибор переводится в режим измерения напряжения (вольтметр).
  • Выставить ограничение в 2 В.
  • В разъеме датчика присутствуют два провода – желтый (он идет к ЭБУ) и зеленый (соединяется с массой).
  • Напряжение измеряется между этими проводами, при этом следует включить только зажигание.
  • Теперь остается смотреть на показания прибора.

Если результат измерений составляет 0,99-0,02, датчик исправен. При превышении верхнего порога до 0,03 ДМРВ нуждается в чистке и чем раньше, тем лучше. В случае когда измерения менее нижней границы (0,95) или же верхний предел сильно завышен (0,05), то шансы на удачный исход составляют 50/50. То есть либо чистка поможет и датчик снова будет исправно функционировать, либо нужно покупать новое устройство.

Помимо этого понять, чистить ДМРВ на ВАЗ-2110 или нет, можно, воспользовавшись еще одним способом, когда под рукой нет мультиметра. Отключить датчик, после чего запустить двигатель, поднять обороты до 2000 и прокатиться немного. Если в этот момент будут явные перемены, машина стала более динамичной, значит, датчик определено загрязнился.

Виды неисправности топливного цикла

Виды сигналов о проблемной работе ДМРВ указаны в технической документации завода-производителя авто

Автолюбитель должен обращать внимание на поступающие аварийные коды. Они будут появляться, если:

  • происходит уменьшение мощности двигателя;
  • двигатель вибрирует (плохой холостой ход);
  • двигатель глохнет при разгоне;
  • наблюдаются более частые остановки на АЗС;
  • происходят хлопки двигателя на холостом ходу;
  • фиксируются диагностические коды неисправностей, указывающие на датчик ДМРВ;
  • наблюдаются другие проблемы с управляемостью авто.

На некоторых моделях автомобилей ДМРВ также информирует компьютер о температуре воздуха и нагрузке двигателя для управления функциями автоматической передачи. Сложно диагностировать неисправность по симптомам.

Чистка дмрв ваз 2114

Поскольку приобретение нового ДМРВ — далеко не дешевое удовольствие, то вначале обязательно стоит попробовать выполнить его восстановление с помощью чистки. Если оно не поможет — только придется покупать новое устройство. Правда, перед тем, как начать выполнять ремонт дмрв ваз 2114 своими руками, следует твердо усвоить, что датчик — устройство очень чувствительное и хрупкое

Именно поэтому при его очистке (да и любых других манипуляциях с ним) следует проявить максимальную осторожность

По этой же причине для его очистки ЗАПРЕЩАЕТСЯ применять следующие вещества и составы:

  • содержащие ацетон;
  • синтетические растворители;
  • бензин;
  • жидкости, предназначенные для промывки карбюраторов на основе кетонов/ацетона;
  • эфиры, а также составы на их основе.

Кроме этого, категорически не допускается очищать датчик расхода воздуха с помощью механических средств — ватных палочек, тряпочек либо продувкой сжатым воздухом. Любой из этих методов приведет к моментальному выходу устройства из строя без возможности его дальнейшего ремонта.

Как почистить датчик массового расхода воздуха

Выполняем процедуру.

  1. Снять ДМРВ: вначале отключить электрическую колодку разъема, затем отверткой разжимаем кольцо, откручиваем болты и аккуратно достаем корпус с патрубком.
  2. Затем снимаем ДМРВ с патрубка, чтобы можно было качественно почистить сенсор. Чтобы снять прибор, возьмите комплект ключей «звездочкой». Открутив саморезы, достаем корпус и осматриваем. Он обычно покрыт масляным налетом. Устройство представляет собой очень нежную конструкцию, внутри находится 2-3 тоненьких проволочки, которые крепятся специальной смолой. Их нужно аккуратно почистить, не прикасаясь к ним, чтобы не повредить этот высокочувствительный элемент.

Почистить можно несколько раз, чтобы полностью очистить сенсор от загрязнений. Чем чистить датчик массового расхода воздуха?

В домашних условиях можно сделать промывку ДМРВ спиртом. Лучше всего использовать как средство для чистки ДМРВ медицинский спирт 95 %, но не самогон. Датчик нужно поместить над мисочкой или глубокой тарелкой, набрать в шприц спирт и аккуратно почистить элемент над тарелочкой. Чтобы уменьшить расход спирта, его повторно набирают в шприц из емкости и снова промывают все доступные места, не прикасаясь к ним руками или шприцом.

Можно выполнить дополнительную чистку уголков датчика массового расхода воздуха (ДМРВ) протерев ватными или тканевыми отрезками со спиртом.

Промывка спиртом может продолжаться до 1 часа, затем нужно дать ему тщательно просохнуть не менее пары часов. После того, как почистили датчик ДМРВ, можно легонько продуть воздухом, используя вентилятор, или сжатым воздухом. Обязательно нужно следить, чтобы не было высокого давления воздушного потока, так как можно повредить проводки или пленку.

После того как почистили ДМРВ нужно провести сборку в обратном порядке. Обязательно контролируйте за тем, чтобы правильно установить датчик в автомобиль. До установки датчика лучше машину не заводить и не вставлять ключ зажигания.

Закрутить все болты, присоединить провод, проверить правильность установки. Минут через пять можно попробовать запустить двигатель.

При установке ДМРВ необходимо следить, чтобы правильно было установлено уплотнительное кольцо, потому что через щель при неплотно прилегающем кольце будет засасываться пыль, вследствие чего датчик выходит из строя.

Для промывки ДМРВ выпускаются специальные средства, безопасные в применении. Можно использовать очиститель датчика массового расхода воздуха LIQUI MOLY. Этот препарат подходит и для двигателей, потребляющих бензин, и для дизелей. Его использование позволит избежать проблем, возникающих при нарушениях в работе датчика. Средство производится в аэрозольном виде, что позволяет быстро почистить сенсор, хорошо растворяет все загрязнения ДМРВ: масло, пыль, нагар. Не оставляет следов, не образует масляной пленки, не требует смывания. Испаряется самостоятельно, не требует сушки, безопасен для любых сенсоров.

Как правильно почистить датчик массового расхода воздуха можно посмотреть на следующем видео:

Аэрозольный состав на основе изопропанола с очищающими компонентами. Удаляет все типичные загрязнения ДМРВ: нагары, масло, пыль и т.п. Быстро испаряется и не повреждает датчики из любых материалов: платина, полупроводниковая пленка и т.п. — Специальный состав для очистки ДМРВ — Безопасен для всех видов датчиков, в том числе пленочных — Быстро и эффективно удаляет загрязнения с датчика расхода воздуха — Испаряется, не оставляя остатка Использование Luftmassensensor-Reiniger позволяет экономично и легко устранить проблему некорректной работы датчика расхода воздуха, не прибегая к его дорогостоящей замене.

Применение

Снять электрический разъем с ДМРВ и демонтировать датчик с двигателя. Обильно распылить препарат на чувствительный элемент датчика и дать стечь остаткам загрязнений. Не касаться элементов датчика руками или инструментом. Полностью просушить датчик перед установкой. Рекомендуется использовать при плановой замене воздушного фильтра или при возникновении проблем в работе двигателя

Внимание: Перед применением проверить на совместимость с пластиком на наружных частях корпуса датчика

ДМРВ (датчик массового расхода воздуха) – пожалуй, самая дорогая деталь, которая присутствует во всей системе по управлению двигателем. Именно с этим и связан тот факт, что многочисленные продавцы автомобильных запчастей во всю говорят о том, что ремонту данный элемент не подлежит и возможна лишь его замена. Но не всё так плохо. Есть достаточно простое решение, способное помочь, казалось бы, в самой безнадёжной ситуации – чистка ДМРВ и именно об этом и пойдёт речь в этом материале.

Как ремонтировать ДМРВ Приоры?

ДМРВ стоит немало. По законам рынка на это имеются свои основания. Однако все намного проще! Платить приходится высокую цену за датчик, благодаря нашей неосведомленности. Мало кто представляет себе, как происходит работа ДМРВ. Также мало кто знает, почему он перестает работать. Продавцы всегда навязывают мнение, что если ДМРВ начал хандрить, то обязательно надо покупать новое.

По своему строению датчик сконструирован просто. Но если вы не можете найти ошибку в его неисправности, то лучше посетить автомастерскую. Трудно роль датчика переоценить. Для того чтобы контроллер следил за бесперебойной работой зажигания и форсунок, он обязан более точно знать расход воздуха двигателем. Мотор может потерять мощность, увеличить расход топлива, ухудшить динамику разгона только из-за того, что ДМРВ начал давать неточные данные.

ДМРВ при ремонте на Приоре стоит проверить прибором для диагностики, шкала которого до 2 В. Провод от прибора вводится промеж резинового уплотнения и желтым проводком. Делайте это до того момента, пока контакты не упрутся. Измерьте напряжение в данном месте контакта. Чтобы это выполнить, поверните ключ зажигания. Идеальный вариант составляет 0,99 В. При измерениях допускается неточность, но не более 1,03 В. Если показания выше, кто-то сразу же бежит в магазин, дабы купить новый датчик. Но давайте спешить не будем.

Пассатижами отверните саморезы, которые крепят на датчике элемент для измерения. Саморезы лучше подобрать под крестовую отвертку. В будущем вам будет легче их отвернуть. Теперь следует произвести работы со снятым элементом. Заранее приготовьте приспособления для мойки. Это будет очиститель карбюратора в аэрозольном виде. Его трубочку согните под углом 90˚.

Чтобы это выполнить, следует нагреть трубку в пламени спички. После этого отрежьте ее так, чтобы сама трубка была прямой, а струя была направлена в сторону. Введите ее в верхний клапан снятого элемента на 10 мм и промойте резистор. Повторите данную процедуру через пару секунд. Помните, что резистор не выдерживает какого-либо силового воздействия. Забудьте о кисточках, ватных тампонах и сжатом воздухе.

Дайте очистителю высохнуть. Только после этого вставьте датчик обратно в корпус. После этого следует повторить измерение напряжения. Если при измерении все осталось прежним, то ДМРВ на Приоре действительно отработал свое.

После промывки датчика какие-то характеристики двигателя могут стать измененными. В этом случае стоит проверить токсичность выхлопа и отрегулировать ее, если это потребуется. Если же при проверке измерения встали в норму, значит, можно смело ездить дальше.

Чистим дмрв самостоятельно

После того, как были рассмотрены способы диагностики датчика, а также средства для его очистки, перейдем к самому главному вопросу — как почистить датчик дмрв на ваз 2114 самостоятельно?

Для начала следует отсоединить колодку, подводящую провода питания — для этого нужно просто нажать кнопку на ее нижней части, после чего потянуть на себя. Также нужно открутить и два крепежных винта, соединяющих дмрв с воздухофильтром (для этого понадобится ключ на 10).

После этого следует крестовой отверткой выкрутить винты, расположенные на кожухе датчика в районе крепления колодки с проводами — сделав это, получится разобрать сам кожух и извлечь датчик наружу.

Промывка дмрв

Все элементы датчика, отвечающие за его чувствительность — контакты и проволоку термосенсора — промываем спреем из баллончика (если это очиститель карбюраторов либо ВэДэ-шка). При этом, следует строго следить за давлением струи — для этого нужно держать распылитель на расстоянии не менее 15 см от датчика.

Через полминуты эту операцию можно повторить, после чего вымыть все места нанесения первого состава при помощи шприца с раствором этилового спирта. После этого останется только собрать датчик в обратном порядке и смонтировать его на место.

За что отвечает?

MAF-sensor играет важную роль в формировании правильной топливовоздушной смеси. Датчик постоянно мониторит объем проходящего через впускную систему воздуха и передает полученные данные на ЭБУ.

Последний, получив информацию от расходометра и других датчиков, формирует такую топливовоздушную смесь, которая гарантирует работу двигателя на оптимальных оборотах при минимальном расходе топлива.

Корректировать показания ДМРВ могут и другие датчики: атмосферного давления и температуры воздуха, но устанавливаются они не на всех автомобилях.

Если MAF-sensor поломан, то определение объема поступающего воздуха выполняется контролером по углу наклона дроссельной заслонки. Это не обеспечивает экономный режим работы мотора, но машина едет.
Какой датчик отвечает за обороты двигателя

Когда необходима чистка ДМРВ

Всем известно, что качественная и продуктивная работа двигателя 2112, а также расход топлива во многом зависят от того, насколько правильно происходит процесс его смешивания с кислородом. Именно поэтому, поломка данного узла может вызвать серьёзные проблемы в силовом агрегате и со временем полностью вывести его из строя.

Основные признаки неисправности:

  • Неравномерная, с рывками и перебоями работа мотора 2110 на холостом ходу;
  • Проблемы с динамикой разгона;
  • Чрезмерно низкие или высокие обороты работы силового агрегата на холостом ходу;
  • Отсутствие возможности завести двигатель.

Имеются и иные признаки, когда, по сути, сам расходомер в полном порядке, но в гофре, соединяющей его с дроссельным модулем присутствуют трещины. О проблемах и неисправностях в работе ДМРВ можно узнать по сигналам контроллера и контрольной лампе CHECK ENGINE. Впрочем, самостоятельно расшифровать отображаемый код достаточно проблематично и лучше обратиться за этой услугой к профессионалу.

Чистка датчика

В некоторых случаях можно не проводить промывку дмвр ваз 2110, а провести его замену. Но многие не знают чем почистить дмвр ваз.

Эти процедуры легко провести своими руками:

  1. для начала нужно отключить патрубок с датчика ДМРВ;
  2. затем снимается сам датчик, это необходимо для более качественной промывки дмвр ваз2110;
  3. чтобы удалить датчик используется специальный ключ со «звездочками»;

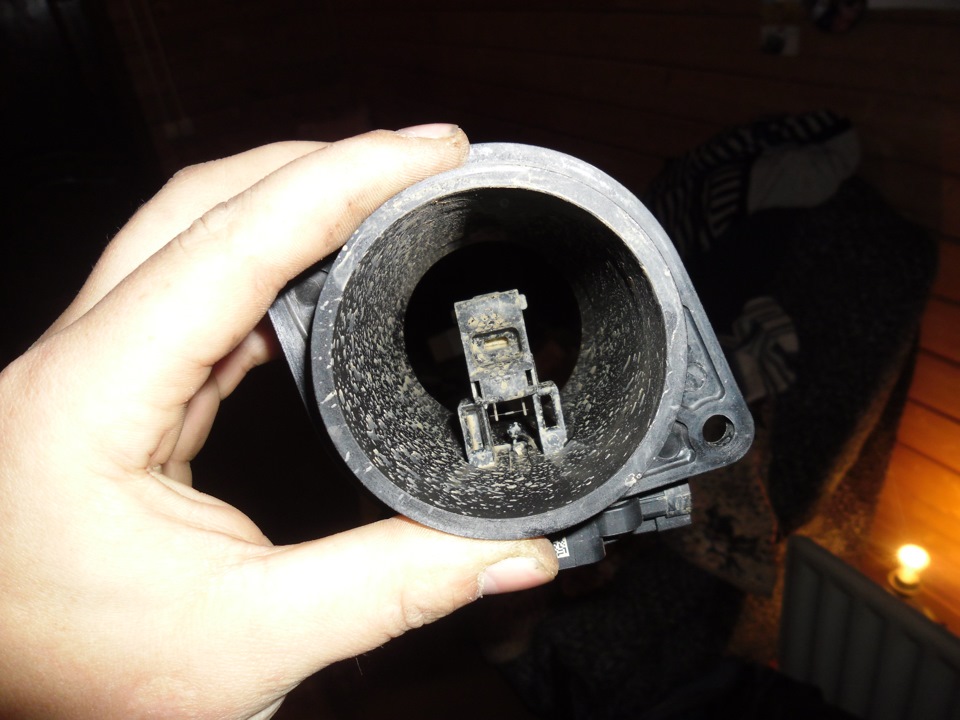

  4. откручиваются крепежные системы и снимают датчик из патрубка и осмотреть его внешний вид;
  5. в некоторых случаях на датчике образуется масляный налет, но после очистки датчик будет как новый;
  6. чтобы очистить датчик необходимо приобрести специальное средство для очистки карбюратора;
  7. внутри датчика располагается пленка, а на ней располагаются тонкие проводки, и чтобы их не повредить следует аккуратно сбрызнуть их средством;
  8. оставить на время, чтобы датчик высох, лучше всего использовать средство в баллончиках;
  9. некоторые для очистки датчика используют спирт, он также хорошо очистит его;
  10. также при очистке датчика не стоит забывать и про очистку патрубка от скопившейся грязи и пыли;
  11. после того как проведена очистка деталям дать обсохнуть и затем можно производить сборку в обратном порядке.

И после проведения таких мероприятий датчик может функционировать и работать дальше. Но в некоторых случаях все-таки стоит проводить замену датчика.

Всего есть несколько ценовых категорий датчика ДМРВ:

  • Низкая стоимость, чаще всего это детали китайского производства, и стоимость их не превышает 1000 рублей, но специалисты не рекомендуют приобретать дешевые варианты датчика.
  • Средняя стоимость, чаще всего это детали АвтоВАЗа, которые могут быть отечественного или зарубежного производства, их стоимость колеблется от 1500-2500 рублей.
  • Лучше всего приобретать датчики более дорогие, они качественные и надежные, но стоимость здесь может быть выше 5 500 рублей, имеют долгий срок службы.

При выборе стоит обращать внимание не только на стоимость датчика, но и необходимо учитывать и производителя, и лучше выбирать зарубежных производителей. Они обычно имеют среднюю стоимость и хорошего качества

Параметры выбора очистителя

Чем чистить расходомер? Современный рынок предлагает множество средств для очистки регуляторов, рассмотрим наиболее эффективные варианты:

  1. Liqui Moly. Этот производитель, как известно, занимается выпуском не только очистительных средств, но и моторных, трансмиссионных масел, а также других видов жидкостей. Если верить официальной информации, предоставленной производителем, то данный продукт относится к категории высококачественных. Соответственно, стоимость такого очистителя ДМРВ также будет высокой. Фактически же очистители Liqui Moly довольно эффективно справляются со своими задачами — это средство отлично удаляет грязь с датчика. Если расходомер на момент очистки был в рабочем состоянии, то после этого он будет долго работать. Использование Liqui Moly актуально как в бензиновых моторах, так и в дизельных силовых агрегатах.
  2. Как вариант, для прочистки устройства можно воспользоваться спиртом. Этот способ считается одним из самых старых, но, тем не менее, самых эффективных. Благодаря своим химическим свойствами спирт хорошо удаляет засорения, скапливающиеся на чувствительном компоненте ДМРВ. Несмотря на свою эффективность, сегодня такой метод применяется не так часто и обычно он используется недобросовестными мастерами на станциях техобслуживания. Клиент платит за специальное вещество, к примеру, Liqui Moly, а по факту очистка осуществляется с помощью спирта.
  3. Следующий вариант — жидкость для карбюраторных двигателей. Этот вариант считается одним из наиболее эффективных и часто использующихся. С помощью жидкости для карбюраторов можно произвести эффективную прочистку, причем как показывает практика, такое средство позволяет удалить все загрязнения.
  4. Еще одно средство, продающееся в виде спрея — это Жидкий ключ. Данный очиститель используется для удаления всевозможных загрязнений, причем не только с расходомера, но и с других механизмов и узлов.
  5. Универсальное средство для выполнения многих задач — WD-40. Эта жидкость используется нашими соотечественниками для очистки всевозможных узлов, удаления ржавчины, избавления от скрипа и т.д. Не так давно наши автолюбители стали использовать его для прочистки расходомеров (автор видео — канал Гена MB W140 Germany).

Регламентные работы по очистке

Чистку датчика расхода воздуха проводят через каждые шесть месяцев или при замене масла. Специалисты также рекомендуют очищать прибор, когда меняются воздушные фильтры. Смена датчика в сервисных центрах обходится 300 долларов США, но если регулярно очищать его, можно избежать ремонта автомобиля. Для этой цели рекомендуется использовать специальные средства. Очиститель ДМРВ стоит около 7 долларов. Самый дешёвый вариант — взять ДМРВ и поместить его в полиэтиленовый пакет, заполненный спиртом или специальной очищающей жидкостью. Необходимые инструменты для процесса:

  • отвёртка 4-в-1;
  • цифровая камера;
  • инструмент Torx;
  • очиститель ДМРВ.

После обработки чистящим средством или спиртом нужно дать прибору высохнуть в течение 20 минут. В автомобиль можно устанавливать только полностью сухой ДМРВ. Алгоритм действий при чистке прибора:

Перед тем как отправиться в магазин за материалами и запчастями, нужно снять воздушный канал, чтобы увидеть, как крепится датчик. Если он держится на винтах Torx, тогда понадобится приобрести инструмент Torx и банку очистителя. Не рекомендуется применять другие чистящие средства, они могут повредить ДМРВ. Нельзя использовать очиститель с работающим двигателем и с ключом в рабочем положении. Это приведёт к серьёзному повреждению датчика.
При выключенном и охлаждающем двигателе отсоединить ДМРВ.

Найти датчик между коробкой воздушного фильтра и корпусом дроссельной заслонки

Перед тем как удалить датчик, следует применить цифровую камеру для записи настроек и соединений.
Осторожно снять датчик с воздуховода и отключить электрический разъем.
Затем снять воздухозаборную трубу и ДМРВ.
Большинство датчиков соединено с хомутами для шлангов, поэтому нужно ослабить зажим и снять коробку прибора.
Поместить ДМРВ на сухое полотенце.
Распылить очиститель на внутреннюю часть корпуса и рабочий элемент 10—15 раз. При этом нужно соблюдать осторожность и не касаться проводов, поскольку они довольно тонкие.
Распылить средство на всю поверхность ДМРВ, включая разъёмы и клеммы.
Установить датчик в автомобиль и подождать несколько минут до запуска двигателя, пока химикаты не испарятся.

Промывочное средство Liqui Moly

Liqui Moly — это специальный активный растворитель для очистки датчика воздушного потока для всех марок двигателя. Очиститель удаляет загрязняющие вещества на горячем проводе или в пластине ДМРВ. Подходит для использования в бензиновых и дизельных двигателях. Порядок очистки прост: нужно отсоединить электрическое подключение датчика расхода воздуха и снять его, распылив раствор на все грязные участки.

Многофункциональный продукт WD-40

WD-40 используют, чтобы промыть датчик и металлические поверхности авто от ржавчины и грязи. Очиститель проникает в закипевшие отложения, вытесняет влагу и смазывает практически все. WD-40 также отлично подходит для очистки смазки, грязи и других меток с большинства поверхностей. Он является легендарным многоцелевым продуктом для общего или точечного применения.

WD- 40 очищает и защищает инструменты и механическое оборудование авто от ржавчины и коррозии, очищает жир, грязь, смолу, резину, царапины, отложения воды и т. д. Он способен глубоко проникать в отложения, разрыхлять ржавые детали, такие как гайки, болты, клапаны, замки и т. д. WD- 40 связывает и вытесняет влагу из двигателей, свечей зажигания, электроинструментов и топливной системы авто.

Очиститель топливного инжектора GDI

Get Clean — комплексная очищающая жидкость для двигателя и воздушных датчиков. Продукт имеет идеальную формулу, которая восстанавливает производительность, увеличивает мощность и крутящий момент, нормализует холостой ход и снижает выбросы, повышая производительность двигателя. Использование этого средства помогает быстро и легко удалить даже самые твёрдые отложения на датчике.

Если очистка ДМРВ с помощью очищающего раствора не решает проблему, тогда:

  1. Возможен сбой самоочищающейся цепи.
  2. Утечка воздуха вокруг очищающего узла обходит воздушный фильтр.
  3. Фильтр низкого качества пропускает материал и прилипает к чувствительному элементу.
  4. Утечка воздуха вокруг корпуса воздушного фильтра, возникающая из-за трещины, неправильно установленной крышки или свободных зажимов, вводит нефильтрованный воздух и загрязняет чувствительный элемент.

Эффективность оборудования после помывки гарантирована на 10 тыс. км. Отсутствие отложений на датчике означает оптимальную работу топливной системы, что равносильно усовершенствованию характеристик двигателя, быстрой реакции дроссельной заслонки, плавному пуску и экономии топлива.

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

  1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
  2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
  3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
  4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
    В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

  • от 0,996 до 1,1 вольта — датчик новый;
  • 1,01-1,02 — работоспособное устройство;
  • 1,02-1,03 — удовлетворительное состояние датчика;
  • 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-11000С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
МотоТех-Прайд
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
