Вылет диска

Что такое вылет колесного диска в автомобилях

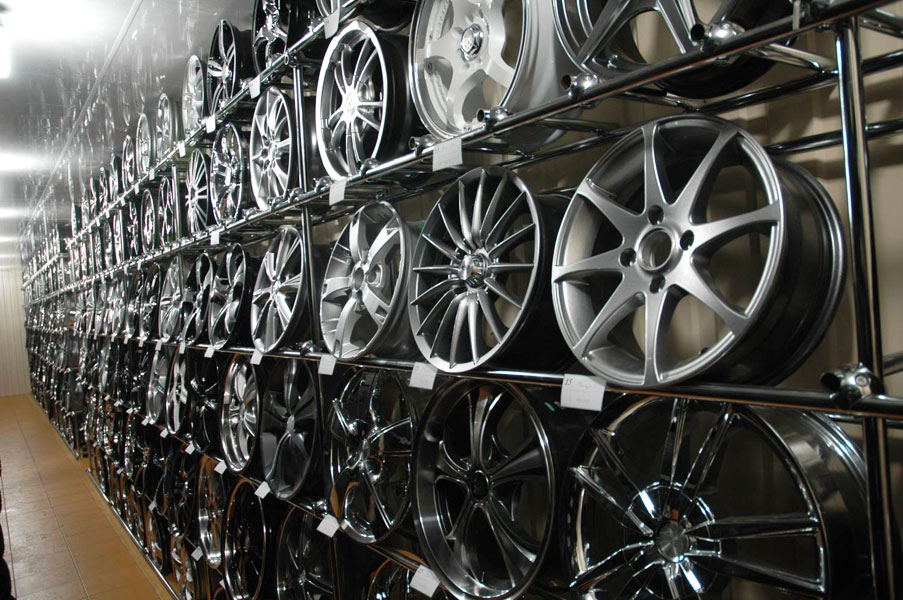

Современные автомобильные диски представлены на рынке в столь огромном ассортименте, что сложно бывает подобрать подходящий вариант для своего авто. Особенно этот выбор становится сложным, если вы хотите увеличить диаметр диска от рекомендуемого производителем. Многие утверждают, что при установке дисков большего размера вылет также нужно подбирать больше.

Большинство рассуждений автомобилистов о параметре вылета диска являются мифами и не имеют ничего общего с реальностью. Давайте разберемся, что такое вылет колесного диска, и от каких параметров нужно исходить при покупке новых колес для вашего автомобиля.

Техническая характеристика вылета колесного диска

Сложно догадаться, что под понятием вылета колесного диска понимается не то расстояние, на которое колесо выступает за пределы кузова автомобиля, а совершенно иное значение. Вылет — это расстояние между осью крепления диска на ступицу и серединой плоскости всего колеса. Существует этот параметр для того, чтобы производители дисков учитывали потребности разных автомобилей.

Вылет колесных дисков бывает трех типов:

• нулевой — когда середина диска и плоскость крепления к ступице совпадают;
• отрицательный — редкое явление, при котором крепление диска находится глубже середины изделия;
• положительный — вычисляется в миллиметрах и показывает, насколько удалена середина диска от места крепления.

Наиболее часто в нынешних технологиях встречается именно положительный вылет колесных дисков. Обозначение вылета обязательно присутствует в маркировке диска и помечается буквами ET или DEPORT.

Выбор правильного вылета диска невероятно важен, ведь при несовпадении нужных технических характеристик могут возникнуть серьезные неполадки и неудобства в эксплуатации авто.

Чем чревато несовпадение параметров вылета колесного диска с требованиями?

Покупать новые колесные диски необходимо с учетом параметра вылета. Иначе владелец автомобиля может столкнуться с неприятными последствиями. Если вылет оказался больше стандартного, описанного в технических нормах авто и в инструкции производителя, диск просто не установится на автомобиль. Задняя часть колеса будет упираться в стойку, у вас не получится закрепить диск.

Если же вылет оказался меньше, колесо можно легко установить на автомобиль, но в эксплуатации вы получите следующие последствия:

• заметное нарушение качества поездки автомобиля;
• осложнение рулевого управления;
• увеличение сопротивления у авто с передним приводом;
• значительный риск разрушения ступицы, подшипников и рулевых тяг;
• снижение безопасности эксплуатации автомобиля.

Именно по этой причине лучше не переоборудовать автомобиль, устанавливая диски с отрицательным вылетом. Визуально это оказывается часто эффектным дополнением к стилю вашего авто, но безопасность поездки снижается, да и от управления удовольствия получить не выходит. Всегда используйте рекомендуемые производителем параметры дисков, ведь самостоятельное вмешательство в их работу может стать серьезной проблемой, мешающей комфортной поездке.

Видео:

Подводим итоги

Многие автомобилисты считают параметр вылета колесного диска одной из возожностей тюнинга автомобиля. Достаточно установить диски с минимально возможным вылетом (отрицательным значением), и авто будет смотреться великолепно. Для таких визуальных изменений зачастую требуется переоборудовать всю систему подвески, а также усилить тормоза, стойки и амортизаторы.

avto-flot.ru

Вылет диска 40 и 45: в чем разница

Вылет диска, или как его принято обозначать ЕТ — это один из самых его важных параметров, показывающий расстояние между областью прилегания колесного диска к ступице и его вертикальной плоскостью, отвечающей за симметрию.

Благодаря этому параметру автолюбитель сразу может понять: станет ли колесо на его железного коня, или нет. А вот рассмотреть на примере вылет диска 40 и 45 (в чем разница, возможные отклонения, и т. д.), мы попробуем в статье ниже.

Как рассчитать показатель по формуле?

Как уже было сказано ранее, по показателю ЕТ можно определить: станут ли выбранные «тапки» на авто, или нет. А производится данная процедура по следующей формуле: ЕТ=А-В2, где:

• А – расстояние от внутренней поверхности колесного обода до области его прилегания к ступице (указывается в мм);
• В – ширина обода.

Полученный результат может иметь три параметра: хороший, нулевой и плохой. При первом результате, между областью прикосновения колеса к ступицам и самими ступицами будет небольшой просвет, а значит такое колесо идеально подойдет на данное транспортное средство.

Если же расчет по формуле показал нулевой результат, то, в принципе, такие «тапки» также можно будет установить на автомобиль.

Но, в таком случае вышеупомянутого просвета между ним и ступицами наблюдаться не будет, что существенно увеличит нагрузку от получаемых ударов (при попадании колеса в яму, или наезде на неровность).

А вот при отрицательном выступе колесо даже не получиться установить на машину, так как ступицы попросту не дадут ему стать под колесную арку.

Допустимые отклонения

Что такое выступ и как он вычисляется, мы уже рассмотрели. И прежде, чем перейти к вопросу о том, какая разница ребра ET 40 и ЕТ 45, давайте заранее рассмотрим допустимые отклонения данного показателя в таблице ниже:

Исходя из таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос: станет ли измеряемое колесо на машину? Ну а если проигнорировать этот параметр, то вероятность отдать деньги на ветер у вас будет очень большой.

Узнав: какой бывает допустимый вылет диска и как его рассчитать по формуле, можно смело переходить к следующему, самому важному вопросу, которым интересуются многие автолюбители: в чем разница выступов ЕТ 40 и ЕТ 45? А ответ будет следующий: во-первых, при установке на автомобиль колесного обода с меньшим ребром, нагрузка на его ступичные подшипники несколько вырастет. А это, в свою очередь, понизит износостойкость деталей, не дав им отслужить свой положенный срок

Однако, если сравнивать выступ именно 40 и 45 мм, то подобного негативного явления практически не будет заметно. А вот при сравнении ободов ЕТ 20 и ЕТ 50, пониженная износостойкость даст о себе знать уже через 2-3 месяца. Ну а в дополнение к этому явлению увеличится и жесткость подвески, из-за отсутствия люфта между колесом и ступицами.

Во-вторых, транспортное средство будет иметь визуальные отличия. А именно: при установке обода ЕТ 40, колеса практически не будут выглядывать из под арок машины, в то время как ЕТ 45 заставит их высунуться наружу аж на 5 мм, что визуально будет очень заметно.

Но, единогласно утверждать, что такое изменение будет негативным, увы, не получится. Ведь некоторые автолюбители специально берут себе колеса с большим выступом (в разрешенных пределах), дабы колесная база авто казалась шире. В остальном же, разницы между вылетом диска 40 и 45 не будет.

А это значит, что вы можете смело устанавливать оба варианта на свою машину, не боясь каких-либо последствий.

Мнение экспертов

Несмотря на то, что отклонение выступа на 5 мм не считается значительным, производители автомобилей настойчиво не рекомендуют автолюбителям устанавливать подобные «тапки» на своего железного коня.

А аргументируют они это тем, что при измененном вылете обода (отличающемся от рекомендуемого заводом изготовителем), технические и динамические качества транспортного средства существенно меняются.

Ну а в добавок к этому негативному явлению присоединяется и уменьшенный срок службы детали, не соответствующий гарантии.

А вот у продавцов по этому поводу полностью противоположное мнение. И объясняют они его тем, что подобрать конкретный диск с вылетом очень трудно.

А вот при допустимых отклонениях, ассортимент обуви для авто существенно вырастает, что на руку как самим покупателям, так и продавцам.

Ну а решать: какой выступ подойдет для вашего железного коня, вы уже можете сами, исходя из предоставленной выше информации.

Можно ли ставить диски с нештатным вылетом

Итак, часто владельцы ставят на авто понравившиеся диски с вылетом, отличающимся от штатного. Так вот, это грубая ошибка.

Важно учитывать, что вылет диска должен в точности соответствовать тому, который определил автопроизводитель для конкретной модели автомобиля. При этом даже незначительные отклонения как в большую, так и в меньшую сторону не допускаются

Если поставить диски с вылетом, отличающимся от расчетного заводского даже на 3-5 мм, условия работы узлов и деталей подвески изменяются, появляются дополнительные усилия, меняются векторы приложения таких усилий и т.д. Результат- подвеска испытывает нагрузки, на которые попросту не была рассчитана.

В таких условиях самым безобидным является  банальное сокращение срока службы деталей и элементов подвески (в зависимости от величины отклонений по вылету, ходовая часть служит на 30 – 40% меньше по сравнению с дисками со штатным вылетом). Более серьезным результатом установки колес с нештатным вылетом считается  неожиданная критическая поломка определенных элементов при возникновении высоких и предельных нагрузок.

При этом продавцы дисков попросту пренебрегают тем, чтобы вылет диска полностью соответствовал  штатному параметру для автомобиля. Причина вполне очевидна — ассортимент  доступных для продажи моделей дисков заметно расширяется. Более того, ошибки  допускаются не только специально, но в результате непрофессионализма продавцов и неосведомленности самих покупателей.

Если точнее, для одной модели автомобиля вылет дисков может отличаться. Так происходит по тому, что машина может иметь разную комплектацию. Например, есть версия с двигателем 2.0 атмо и точно такая же с мощным дизелем 3.0. При этом во время проведения расчетов конструкторы учитывают огромное число параметров, поле чего выдвигаются жесткие требования к деталям ходовой части.

Получается, для одной модели с разными двигателями детали подвески (шаровые наконечники рулевых тяг, рычаги и т.д.) могут отличаться. Разные ДВС  имеют разный вес, что и приводит к тому, когда при езде определенные элементы испытывают разные нагрузки.

Чтобы обеспечить максимальную надежность, сохранить комфорт и управляемость, производители учитывают целый ряд параметров. Если говорить о старых автомобилях, запас прочности был большой. На деле, практика установки нештатных дисков реже приводила к серьезным последствиям. При этом применительно к современным авто перед инженерами стоит задача максимально облегчить подвеску, а также удешевить производство. В результате большого запаса прочности ждать от таких деталей уже не стоит.

В совокупности, детали подвески строго рассчитаны на эксплуатацию с дисками, которые имеют штатный вылет. В противном случае и так не самые надежные и прочные элементы могут очень быстро приходить в негодность или разрушиться прямо на ходу.

Как видно, при изменении расчетного вылета диска происходит изменение расположения центральной оси диска относительно ступицы. Если увеличить вылет, колесо сядет глубже на ступицу, колесная база сузится. Уменьшение вылета диска расширит колесную базу.

И то, и другое будет означать, что расчетные параметры изменятся. Это касается выворота руля, управляемости автомобиля, износа резины и т.д. Также меняются и моменты сил, воздействующие на подвеску, векторы приложения таких сил. Получается, подвеска работает в нештатном режиме, что сокращает срок службы ходовой части, а также влияет на безопасность.

В обычном режиме, если диски имеют нештатный вылет, разницы можно и не заметить, однако в условиях максимальных нагрузок и высоких скоростей риски значительно возрастают.

На практике, если колесо с нештатным вылетом «село» на ступицу, нельзя рассчитывать на то, что такой диск в полной мере способен обеспечить управляемость и безопасность. Единственным решением, когда вылет нужного диска больше штатного, становится установка переходных колец и колесных проставок. При этом подбор должен осуществляться строго с учетом заводских параметров дисков.

Еще добавим, что  оригинальные диски ставятся на машину без проблем, нет необходимости использовать переходные кольца и т.д. Для неоригинальных штампованных (железных) дисков  параметр DIA должен четко соответствовать штатному, так как для стальных дисков переходные кольца не используются. В случае с литыми дисками можно откорректировать параметр переходным кольцом.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

• Для увеличения вылета диска применяются так называемый элемент проставка. Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:

• Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
• Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
• Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Как влияет на машину слишком положительный или отрицательный вылет

Чересчур положительный вылет приводит к риску механического повреждения подвески, а также элементов тормозной системы. В результате управляемость ТС ухудшается. Автомобиль может стать плохо управляемым во время набора высокой скорости. В некоторых случаях трение происходит на внутренней стороне колеса, из-за чего разрывается шина.

К негативным последствиям также может привести слишком отрицательный вылет. Это связано с тем, что компоненты подвески начинают испытывать дополнительные нагрузки. В жестких условиях колесо может откидываться назад при прохождении резких поворотов. В результате может возникнуть аварийная ситуация.

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться

Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Понятие вылета диска

Вылет диска – разница между вертикальной плоскостью симметрии внутренности колеса и областью приложения диска к ступице. Исчисляют его в миллиметрах. В маркировках колесных дисков он отображается сокращением ET. Аббревиатура происходит от немецкого термина еEinpress Tief (глубина выдавливания).

Его формула расчета:  ET = a — b/2

В данной формуле a соответствует расстоянию между внутренней областью колеса и местом его соединения со ступицей. А b – общая ширина диска. Зная оба этих параметра, можно узнать, какая маркировка диска подходит для автомобиля Производители редко меняют ходовые характеристики и конструкцию элементов подвески конкретной модели, поэтому эта величина постоянна. Либо воспользуйтесь нашей таблицей допустимых вылетов диска для популярных моделей. Если ваш автомобиль отсутствует в списке, обратитесь к руководству.

Модель	Допустимый вылет, мм
AlfaRomeo
33	30 – 38
GTV	28
145	38
146	38
166	35 – 40
155	38
156	28 – 30
Acura
CL 2.3 i	40
CL 3.0 i	40
Integra 1.8 Type R	42
MDX 3.5	50 – 55
TL 3.2	42 – 47
Audi
A4	35
A8	35
A6	35
80	35 – 42
100	35 – 42
TT	28 – 30
Quattro	35 – 42
A3	30 – 40
BMW
3	15 – 25
3 (E36)	35 – 42
M3	18 – 20
5	18 – 20
7	18 – 20
7 (E32)	18 – 20
8	18 – 20
Chevrolet
Camaro	38 – 50
Corvette	38 – 50
Aveo 1,6	39
Citroen
Berlingo	15 – 22
Jumper	35
Xsara	15 – 22
Xantia	15 – 22
Evasion	28 – 30
Daewoo
Espero	38 – 42
Lanos	38 – 42
Matiz	38
Leganza	35 – 42
Nubira	38 – 42
Nexia	38 – 42
Dodge
Avenger 2.0i	35 – 39
Caliber 2.0	35
Caliber SRT4 2.4i	40
Caravan 2.4i	35 – 40
Challenger 6.1 V8	40
Durango 3.7 V6	15
Magnum 2.7 V6	24
Fiat
Bravo 1.4i	31 – 32
Croma 2.2	35 – 41
Doblo 1,9JTD 263	32
Doblo 1.9JTD 223	32
Qubo 1.3	40 – 44
Ford
Cougar	35 – 38
Explorer	0 – 3
Escort	35 – 38
Focus	35 – 38
Focus 2	35 – 38
Fiesta	35 – 38
Granada	35 – 38
Galaxy	42 – 45
Ka	35 – 38
Mondeo 1	35 – 42
Mondeo 2	35 – 42
Mustang	35 – 38
Sierra	35 – 38
Scorpio	35 – 38
Orion	35 – 38
Puma	35 – 38
Windstar	35 – 38
Transit	35 – 38
Scorpio	35 – 38
Honda
CRX	35 – 38
Accord	35 – 38
Integra	35 – 38
Civic	35 – 38
Civic VTEC	38
Concerto	35 – 38
Jazz	35 – 38
Prelude	38
Legend	35 – 38
CRV 5	40 – 45
Shuttle	35 – 38
Hyundai
Accent	35 – 38
Coupe	35 – 38
Lantra	35 – 38
Sonata	35 – 38
Excel	35 – 38
Pony	35 – 38
Isuzu
Trooper	3 – -15
PickUp	3 – -15
Jeep
Cherokee	35
GrandCherokee	35
Kia
Ceed	38 – 42
Leo	35 – 38
Clarus	35 – 38
Sephia	35 – 38
Concord	35 – 38
Sportage	0 – 3
Mentor	35 – 38
Shuma	35 – 38
Lexus
GS300	35 – 42
SC300	35 – 42
SC400	35 – 42
LS400	35 – 42
RX 300	35
RX 330	35
RX 350	30 – 35
RX 400h	30 – 35
RX 450h	32 – 35
Mazda
323	35 – 42
626	35 – 42
929	35 – 42
MX 3	35 – 42
MX 5	35 – 42
MX 7	35 – 42
Xedos	35 – 42
Mercedes Benz
A Class	45 – 50
B-Class	47 – 52
C-Class	43 – 47
E-Class	48 – 54
G-Class	43, 50, 63
M-Class	46 – 50, 60
S-Class	36 – 43,5
SLK	45 – 50
600SL	18 – 25
280SL	18 – 25
Vito	45 – 50
Sprinter	45
Mitsubishi
Carisma	35 – 42
Cordia	35 – 42
Eclipse	35 – 42
Carisma 1.8 16V	35 – 42
Galant	35 – 42
Colt	35 – 42
L200	0 – -15
L300	0 – -15
Lancer	35 – 42
Pajero	-15 – -25
Lancer X	45
SpaceWagon	35 – 42
Nissan
Almera	35 – 42
Bluebird	35 – 42
Maxima	35 – 42
Micra	35 – 42
Patrol	-15 – -25
Pathfinder	-15 – -25
Cedric	35 – 42
Cherry	35 – 42
Gloria	35 – 42
Largo	35 – 42
Laurel	35 – 42
Primera	35 – 42
Sunny	35 – 42
Terrano	-15 – -25
Terrano II	0 – 3
Opel
Astra	35 – 42
Ascona	35 – 42
Combo	35 – 42
Calibra	35 – 42
Corsa	42 – 45
Commodore	35 – 42
Kadett	42 – 45
Frontera
Rekord	35 – 42
Omega	35 – 42
Senator	35 – 42
Vectra	35 – 42
Zafira	35 – 42
Tigra	35 – 42
Peugeot
106	12 – 15
205	15 – 22
206	25
304	15 – 22
305	15 – 22
306	15 – 22
307	25
309	15 – 22
405	15 – 22
406
806	28 – 30
Boxer	28 – 30
Partner	28 – 30
Renault
4	35 – 38
5	35 – 38
8, 20, 30	35 – 38
9	35 – 38
19	35 – 38
21	35 – 38
Clio	35 – 38
Laguna	35 – 38
Kangoo	60
Megane	35 – 38
Skoda
Favorit	35 – 38
Yeti	35 – 38
Octavia	35 – 38
Forman	35 – 38
Felicia	35 – 38
Rapid	35 – 38
Superb	35 – 38
Subaru
Forester	40 – 50
Legacy	40 – 50
Justy	35 – 38
Outback	40 – 50
Impreza	40 – 50
Suzuki
Swift	35 – 38
SJ413	-10 – 15
X-90	-10 – 15
Vitara	-10 – 15
Toyota
Avensis	35 – 38
Camry	35 – 38
Corona	35 – 38
Carina	35 – 38
Corolla	35 – 38
Hi-Lux	-15 – 3
Hi-Ace 4×4	-15 – 3
RAV4	35 – 38
LandCruiser	-15 – 3
Yaris	35 – 38
Volkswagen
Bora	32 – 38
Golf	32 – 38
Caddy	32 – 38
Jetta	32 – 38
Polo	32 – 38
L 80	32 – 38
Lupo	32 – 38
Passat до 1996 года	32 – 38
Passat после 1996 года	35 – 40
Passat VR6	32 – 38
Volkswagen T1-Т4	35 – 40
Volvo
740, 760, 780	18 – 22
940, 960 до 1994 года	18 – 22
960 после 1994 года	35 – 40
S40, V40	35 – 38
C70, S70, V70	35 – 40
T4	35 – 38
S90, V90	35 – 40
T5-R	35 – 40
T5	35 – 40
ВАЗ
2101-2107	35 – 38
LadaAlegro	35 – 38
LadaNiva	35 – 38
LadaSamara	35 – 38
LadaRiva	35 – 38
УАЗ
Hunter 2.2d	20, 35
Patriot 2.3d	20, 35
Patriot 2.7i	5, 20, 35

В большинстве случаев вылет будет положительным. Случаи отрицательного значения крайне редки и свидетельствуют о том, что плоскость крепления колеса находится за пределами вертикальной оси диска. Но чаще всего осевая вертикаль колеса либо удалена на несколько миллиметров от ступицы, либо же совпадает с ней.

Прочие варианты маркировки колесных дисков и расшифровка их обозначений

Кроме приведённых выше обозначений можно также встретить такие показатели размерности, как, например, 6J x 15 H2, что преимущественно характерно для штампованных изделий, и водители нередко спрашивают, как можно корректно прочитать данную надпись.

Данный код имеет следующие смысловые характеристики, приведённые ниже:

• 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
• 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
• Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.

Важно!
Достаточно часто на литом или штампованном изделии можно увидеть особую маркировку дисков, которая является индивидуальной для конкретного производителя. Так, например, если потенциальный покупатель видит в самом конце строки код С046 или какие-то подобные числовые и буквенные записи, это может означать артикул изделия или его порядковый номер в систематизированном каталоге производителя.

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков

После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.

При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

Диски с низкопрофильной резиной

Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.

Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой

Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки

Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Как определить вылет колесного диска?

Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ – значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.
Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности

К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

Видео — как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

• тонкими;
• средними;
• толстыми;
• сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

• исправление вылета до рекомендуемого значения;
• оптимальное решение в случае несовпадения отверстий под болты;
• для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.
