Как установить стартер на трактор мтз

Электрическая схема электропроводки МТЗ-82.1 цветная с описанием

«Беларус» МТЗ-82.1 — это универсальный сельскохозяйственный трактор 2006 года нового образца, являющийся модифицированной моделью МТЗ-82 и может оснащаться ямобуром, стогомётом или плугом. В моделях, выпускаемых с 2013 года усовершенствована ходовая часть и добавлено большое количество навесного оборудования, которое можно приобрести отдельно.

При техническом обслуживании электрооборудования или ремонте чаще всего происходит снятие нужного блока или частичное отключение проводки, тут-то и понадобится принципиальная схема электропроводки в цвете, которую вы сможете посмотреть и скачать абсолютно бесплатно!

Если требуется отключить или подключить электропроводку, произвести ремонт оборудования (к примеру, генератора или аккумулятора):

• сверьтесь с эл схемой;
• выключите включатель массы перед началом работ (проводить разъединение и соединение штепселей следует строго в неработающем состоянии двигателя);
• не проверяйте исправность электроцепей методом «искры», создавая короткое замыкание;
• соблюдайте полярность аккумуляторной батареи, внимательно подключайте плюс к плюсу, минус к минусу.

Как переделать стартер вместо пускача на МТЗ-80/82, ЮМЗ и СМД

Стартер МТЗ на тракторах Белорус, выпускаемых на Минском заводе, выполняет функции запуска двигателя. Трактора российских заводов оснащаются либо бензиновым, либо электрическим стартерами. Первые часто устанавливаются на МТЗ-80 и 82 или другие модификации и представляют собой небольшие одноцилиндровые двигатели пускового характера. В них есть камера сгорания, редукторы и двигатели с мощностью до 10 л.с.

Что представляет собой стартер МТЗ

Бензиновые стартеры на МТЗ относятся к типу ПД-10. Когда происходит его запуск, то редукторы начинают передавать крутящий момент на силовой агрегат, раскручивая его постепенно. Преимуществом бензинового устройства является неприхотливость, возможность использовать для работы не очень качественное топливо, что вообще не сказывается на производительности.

На МТЗ-80 проводится установка и электрического устройства, питание которого осуществляется через специальный механизм, подключенный к аккумулятору. Обычно такой вид нужен для тракторов с мощными двигателями, предназначенными для выполнения длительных нагрузок и постоянной работы. Электрический требует обязательного подключения к мотору, чтобы муфта могла передать на маховик крутящий момент.

Таким образом, какой стартер лучше на МТЗ ставить, владелец трактора должен выбирать самостоятельно. Модернизация зависит от видов выполняемых работ и технических характеристик самой машины. Немаловажными являются и климатические, и погодные условия. В теплое время года или в регионах, где много солнца, нужен не очень мощный мотор. Поэтому для зимы рекомендуется использовать обычный бензиновый типа ПД-10, а летом отдают предпочтение замене его на электрический.

Как установить стартер на МТЗ

Как установить стартер на МТЗ вместо пускача без переделок? Роль пускача выполняет кнопка или отверстие, в которое надо вставить ключ зажигания. Производительность такого пускового устройства невысокая, поэтому устанавливается переделка механизма на редукторный стартер. Необходимость подобной модернизации связана со следующими характеристиками редуктора:

1. Выпускаются как планетарные редукторы, на которых стоит 1 или больше 2 шестеренок
2. Напряжение, которое проходит через редуктор, увеличивается в несколько раз.
3. Отличается небольшим уровнем потребление электрической энергии, особенно если запускать устройство на холодный двигатель.
4. Происходит автоматическое отключение сразу после того, как будет запущен основной мотор.
5. Чаще всего причиной того, что нужно провести замену пускача на стартер, является необходимость провести ремонт или сменить пусковой механизм на более мощный. Переделанная конструкция не уступает по качеству оригиналу.

К факторам, из-за которых надо проводить переоборудование МТЗ, относятся следующие характеристики:

1. Пускач стартера МТЗ плохо крутит стартер.
2. Пусковой механизм медленно вращает поворот коленчатого вала уже после того, как он был включен. Часто это связано с тем, что аккумулятор недостаточно заряжен, используется неправильное масло для заправки или происходит нарушение положения контактных щеток.
3. Механизм не отключается, когда двигатель уже включен.
4. Установка просто вышла из строя и поэтому не реагирует на запуск.
5. Не происходит сцепление бендикса и маховика.
6. Нет вращения коленвала, когда идет вращение якоря.

В том или ином случае владелец должен либо поменять пускач под стартер, либо провести его ремонт.

Читайте дополнительно: МТЗ регулировка клапанов

Как завести трактор с пускача

 Большинство тракторов, особенно произведенных во времена СССР, трактористы переоснастили на запуск дизеля при помощи пускача.

Если завести трактор при помощи электростартера — достаточно повернуть ключ в замке зажигания, то при запуске пускачом (пусковый двигатель), необходимо выполнить целый ряд операций. Это статья специально для тех, кто не знает, как завести трактор с пускача.

Старт пускового двигателя

Для того, чтобы завести трактор с пускача выполните следующие действия:

а) Откройте бензокран. Подкачайте топливо в карбюратор и закройте заслонку подачи воздуха. Добавить бензин в цилиндры можно через кран декомпрессора, после чего кран закрыть.

б) Заведите узел пускового шнура в один из пазов на маховике пускового двигателя и намотайте шнур на маховик по часовой стрелке, если смотреть на пусковой двигатель со стороны маховика; второй конец шнура необходимо держать в руках; категорически запрещается наматывать шнур на руку, так как при обратной вспышке может руку затянуть на маховик, что приведет к тяжелым увечьям;

в) Рывком потяните на себя конец шнура, пусковой двигатель должен начать работать. Если двигатель не начал работать, повторите пуск. Если двигатель не удалось пустить рывками, очистите кривошипную камеру от конденсата топлива, для чего выверните спускную пробку картера, разъедините привод и свечу и, проворачивая коленчатый вал за маховик, продуйте кривошипную камеру. После продувки заверните пробку, закрепите провод на свече и повторите пуск двигателя.

Как завести трактор с пускача

г) После пуска прогрейте пусковой двигатель сначала на малых оборотах, а затем переведите двигатель на обороты, ограничиваемые регулятором.

Запуск дизеля.

После прогрева пускового двигателя, приступают к запуску дизеля. Для этого выполните следующее:

1. Выключите фрикционную муфту и введите в зацепление шестерню привода венца маховика дизеля, для чего рычаг переместите на себя, при этом должен быть слышен щелчок.

2. Плавно включите муфту сцепления механизма передачи, переместив рычаг от себя. Если при этом частота вращения пускового двигателя начнет быстро уменьшаться, что указывает на недостаточный прогрев дизеля, выключите фрикционную муфту, дождитесь пока пусковой двигатель наберет обороты и снова включите муфту. Следите за правильным включением и выключением муфты, рычаг должен быть в одном из крайних положений, в противном случае муфта пробуксовывает, а валик выжимного механизма и шарик центровочного штифта от трения нагреваются и могут привариться один к другому.

3. Как только коленчатый вал дизеля начнет проворачиваться, включите подачу топлива в цилиндры. Если дизель не пустился, а стартерная шестерня вышла из зацепления с венцом маховика, убедитесь в том, что коленчатый вал не вращается, и только после этого вновь введите стартерную шестерню в зацепление с венцом маховика.  После начала работы дизеля шестерня привода венца маховика выключается автоматически. Прокручивание дизеля пусковым двигателем свыше 15 мин не допускается.

4. Сразу после пуска дизеля остановите пусковой двигатель для чего:а) выключите магнето, нажав на кнопку;б) закройте кран топливного бака пускового двигателя рукояткой.

5. В течение 2—3 мин дайте дизелю поработать на малых и средних оборотах, затем переведите на нормальные обороты и поставьте рычаг управления подачей топлива вперед до упора.

Вот и все, что нужно знать о том, как завести трактор с пускача

Рекомендуется с крайней осторожностью выполнять все действия, во время ваших первых запусков

Пример, видео как завести трактор МТЗ с пускача:

https://youtube.com/watch?v=lh2qcVou7Go

Стартеры на тракторах МТЗ Беларус: устройство и установка

Самым простым устройством для запуска двигателя раньше была так называемая заводная рукоятка. Она вставлялась в специальное отверстие, цеплялась к специальному выводу коленчатого вала двигателя и, путем ее вращения, мотор раскручивался до необходимых для запуска оборотов. Сейчас для того, чтобы раскрутить коленвал двигателя до такой частоты, которая позволит ему запуститься, существует так называемый стартер.

Разновидности пусковых устройств

На тракторах МТЗ используется два вида систем запуска двигателей – бензиновый и электрический.

Электростартер на тракторе МТЗ

Бензиновый представляет собой маленький одноцилиндровый пусковой двигатель внутреннего сгорания. Изготовителем с завода поставляется модель ПД-10. Он состоит из двигателя и редуктора. В народе его иногда называют «пускач». Мощность «пускача» всего 10 лошадиных сил. Учитывая, что это двухтактный двигатель, в качестве топлива используется смесь бензина и масла. Причем можно использовать низкокачественные ГСМ – двигатель неприхотлив, и это особо не скажется на его работоспособности. После запуска ПД-10 крутящий момент через редуктор передается на коленчатый вал основного двигателя для его раскрутки.

Важно  Технические характеристики Грейдера ГС 14.02 и других распространенных моделей

Электростартер – электрический двигатель постоянного тока. Его питание осуществляется через механизм включения от аккумулятора. Изготовителем на трактора МТЗ предусмотрена установка стартеров СТ-142Е. В его конструкцию входят следующие элементы:

• Корпус. В него помещают сердечники и обмотку.
• Якорь. На ось якоря закрепляются коллекторные пластины и запрессовывается сердечник.
• Втягивающее реле. Подает питание на электродвигатель и через подвижную перемычку выталкивает обгонную муфту.
• Бендикс. Иначе, обгонная муфта. Через зацепляющую шестерню передает крутящий момент на маховик.
• Щетки и щеткодержатели. Служат для подачи напряжения на якорные коллекторные пластины.

Принцип действия тракторного стартера такой же, как у остальных и состоит из трех основных этапов:

1. Приводная шестерня соединяется с венцом маховика;
2. Пуск;
3. Приводная шестерня отсоединяется от маховика.

То есть, он не участвует в дальнейшей работе двигателя. Его основная и единственная задача – произвести запуск мотора.

В ранних версиях электростартеров крутящий момент на основной двигатель передавался путем зацепления шестерни приводной муфты к маховику. Оно осуществлялось путем нажатия на пружинный рычаг.

Сейчас применяют более совершенные механизмы. На современных моделях используют редукторную схему передачи вращения. В их конструкции применяются планетарные редукторы, которые состоят из нескольких шестерен. Редуктор в несколько раз усиливает проходящие через него напряжения. Этот способ более надежен, пусковой момент вырос на треть. К тому же, снизился вес самого стартера и увеличилась долговечность. Одним из веских преимуществ редукторных стартеров является низкое потребление тока при холодном пуске.

Все виды стартеров автоматически отключаются при запуске основного двигателя.

Модель	Номинальная мощность, кВт	Номинальное напряжение, В	Габариты, мм	Вес, кг	Страна-производитель
Искра	3	12	380х150х220	14.35	Словения
Магнетон	2.8	12	290х160х120	5.3	Чехия

В заводском исполнении предусмотрена установка электростартеров на двигателях Д-240/Д-243 и на более современных движках, на Д-240Л/Д-243Л идет пусковой двигатель.

Установка электростартера вместо пускового двигателя

В зависимости от конкретных условий эксплуатации трактора и индивидуальных потребностей, владельцы сами определяют целесообразность использования либо электрического стартера, либо пускового двигателя. Более оправданным будет запуск двигателя с помощью ПД-10 в холодное время, когда топливо загустело и для того, чтоб завести мотор, требуется большая мощность и большее потребление заряда аккумулятора. Летом или в теплых районах, более удобным вариантом будет запуск с помощью обычного стартера.

Установка стартера через переходник на трансмиссию пускача

Предысторией реализации второго способа переоборудования является эксперименты « кулибинов», которые пошли по пути подсоединения стартера в зацепление с муфтой пускача через промежуточную шестерню распределительного редуктора.

Для реализации идеи привода:

• Снимают цилиндр пускового двигателя с картера.
• Убирают поршень с шатуном и коленчатый вал, демонтируют шестерни привода регулятора и магнето, ведущая шестерня —  передающая вращение промежуточной шестерне остаётся.
• Затем внешняя сторона ведущей шестерни сваривается с блоком, внутренние зубья которого подходящего размера к зацеплению зубьев шестерни бендикса. Таким образом, внутренние зубья блока и шестерня стартера работают как зубчатая муфта при включении стартера.
• Для посадки блока с ведущей шестернёй в картере вытачивают отдельную полуось по размеру колен вала, либо используют саму полуось, предварительно обрезав её болгаркой.
•  Изготавливают плиту с центральным отверстием, обеспечивающим соосность вращения, под бендикс стартера, с соответствующими отверстиями для монтажа плиты к картеру, а также отверстий для присоединения фланца стартера.
• Дополнительно для упрощённого управления сваривают ведомые и ведущие диски муфты пускача, а тягу включения бендикса с маховиком дизеля выводят в кабину.

Вся эта, как по мне, вандальная, переделка с уничтожением пускового двигателя слишком мудрёная и трудозатратная. На помощь, как всегда, пришли предприимчивые производители запчастей. Оценив спрос на рынке, появился узел полностью исключающий какую-либо переделку пускача. Переходник устанавливается на место присоединения пускового двигателя с корпусом редуктора и своей промежуточной шестернёй входит в зацепление с зубчатым колесом муфты.

Узел представляет собой литой корпус с соединительной плитой. В корпусе размещается блок, наружная часть которого является частью соединительной зубчатой муфты, участвующей в зацеплении с шестернёй стартера, а внутренняя шестерня блока передаёт вращение на промежуточную шестерню. Шестерня сцепления, получающая вращение от промежуточной шестерни приспособления, даёт передачу через включённый бендикс на маховик.

Как по мне, вариант с переходником достоин внимания. Главное, такое решение не требует больших затрат и позволяет полностью сохранить пусковой двигатель, который в любую минуту можно смонтировать на прежнее место

Особенно хотел бы обратить внимание на пользователей, которые эксплуатируют трактор в зимних условиях с хранением трактора на открытых площадках при температурах ниже -10˚С. Если пусковой двигатель держать в соответствующем техническом состоянии он всегда, несмотря на некоторые неудобства при пуске, в зимнее время будет более надёжным пусковым устройством

Поэтому сохранение возможности обратной установки ПД10 при использовании переходника на трансмиссию пускача увеличивает техническую живучесть трактора.

• https://traktoramtz.com/uzly-i-agregaty/startery-traktorov-mtz.html
• https://specmahina.ru/traktor/starter-mtz.html
• https://vseomtz.ru/ustroystvo-i-obslujevanie/ustanovka-startera-na-mtz-80-vmesto-puskacha

Неисправности стартера

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Замена пускача па стартер Мтз-80

• Разновидности пусковых устройств
• Установка электростартера вместо пускового механизма
• Основные неполадки в системах запуска двигателей
• Как переделать стартер вместо пускача на МТЗ-80/82, ЮМЗ и СМД
• Что представляет собой стартер МТЗ
• Как установить стартер на МТЗ

Самым простым устройством для запуска двигателя раньше была так называемая заводная рукоятка. Она вставлялась в специальное отверстие, цеплялась к специальному выводу коленчатого вала двигателя и, путем ее вращения, мотор раскручивался до необходимых для запуска оборотов. Сейчас для того, чтобы раскрутить коленвал двигателя до такой частоты, которая позволит ему запуститься, существует так называемый стартер.

Различные условия эксплуатации трактора, а также индивидуальные требования каждого владельца порождают необходимость выбора типа пускового устройства, которое будет подходить вам наиболее оптимально. Выбирать приходится между пусковым движком и электрическим стартером, который, кстати, можно поставить вместо пускача, используя для этого специальный переходник под стартер.

Переоборудование пускового механизма в направлении стартер на пускач не так популярно, как в обратном направлении, а связано это с несколькими причинами. Самая основная причина заключается в том, что за пускачем нужно постоянно ухаживать, а точнее: регулярно заправлять его двигатель бензином, который смешивается с маслом, проверять наличие и качество искры, крутить магнетон и тому подобное. Поэтому и предпочтение отдается варианту с простым электростартером.

Стандартный комплект, который включает переделка пускового механизма под стартер, должен содержать следующие элементы: исправное пусковое устройство, которое планируется установить, задний переходной лист, новый венец для маховика или сам маховик. Имея данный набор, вам придется для установки листа разбирать двигатель и трактор, и скорей всего, даже, устанавливать новый кожух сцепления. Для реализации этой идеи вам потребуется потратить немалое количество времени и определенную сумму денежных средств, однако собственноручно переоборудовать ПД-10 на электрический стартер стоит гораздо дешевле, нежели обратиться в специализированный сервис.

Чтобы планомерно, последовательно и правильно осуществить процесс переделки, необходимо предварительно подготовить все нужные детали, а также внимательно изучить все доступные схемы подключения и чертежи, которые легко можно найти в интернете. Но для тех, кто по личным причинам не желает производить весь этот процесс своими руками, предприятие МТЗ предусмотрело готовые устройства, которые не требуют разборки двигателя для замены маховика и сцепления. Вместе с этим, процесс установки таких механизмов занимает в разы меньше времени и трудозатрат.

Для оборудования собственного трактора с пусковым двигателем электростартером, используя заводское приспособление, предназначенное для этой цели, достаточно всего лишь снять пусковой двигатель и поставить на его место подготовленную деталь. Подходят такие механизмы для тракторов МТЗ моделей: 80, Т-70, ДТ-75 и ЮМЗ-6. к меню

Как поставить стартер на пускач

Переоборудовать приходится устройство и в обратном порядке, т.е. ставить стартер на пускач.

Обычно меняется именно пусковой механизм, т.к. мотор требует регулярной заправки бензином, а также проверки искры, кручения магнетона. Из-за таких сложных манипуляций пользователи МТЗ предпочитают устанавливать на тракторе самый обычный электрический.

Для того чтобы знать, как переделать пускач на стартер, надо проверить наличие обязательных элементов, без которых ремонт не проводится:

1. Пусковое устройство в рабочем состоянии.
2. Задний переходной лист.
3. Новый венец для маховика.
4. Маховик.

Потом стоит решить, кто будет проводить ремонт стартера. Это можно сделать собственными усилиями или пригласить специалиста, который в заменах подобного рода разбирается

Важно, чтобы мастер не просто поставил механизм, но и проверил его работу, дал инструкции по эксплуатации

Если владелец трактора МТЗ обладает необходимыми навыками, тогда проводить переоборудование можно самостоятельно. Надо будет разобрать двигатель, трактор, снять старый кожух сцепления. После этого устанавливаем новый. Пусковое устройство нужно снять, заменить его на электрический механизм (лучше приобретать оригинальные заводские конструкции, а не собирать их самостоятельно) и начинать его подключение к двигателю. У подключенного вместо пускача механизма не будет проблем с работой, он должен запускаться очень быстро и отключаться, как только начнет работать мотор. Электростартер отлично сочетается с техническими параметрами таких моделей МТЗ Беларус, как МТЗ-80 и МТЗ-82, модификации ЮМЗ-6 и другие.

</index>

Стремление уйти от неудобного процесса запуска МТЗ 80(82)Л с пусковым двигателем ПД 10 часто ставит трактористов перед вопросом – «каким образом переоборудовать трактор на запуск от стартера?». Одержимые желанием установки электростартерного пуска дизеля рукастые специалисты разными вариантами, порой небезуспешно воплотили эту идею в жизнь. Для многих процесс переделки не имел конкретной технологии, отнял много времени и труда, во многом зависел от квалификации, наличия соответствующей ремонтной базы и специального оборудования. Часто такие переделки из подручных средств дают конечный результат, однако, надёжность системы в дальнейшей эксплуатации остаётся загадкой для пытливых умов желающих повторить успех.

Отреагировав на спрос решения этой проблемы, производители и продавцы запасных частей к МТЗ предлагают ряд дополнительных деталей или узлов для успешного переоборудования. На сегодня есть два надёжных, конструктивно оправданных пути переделки трактора на стартерный запуск. Каждый вариант имеет свои тонкости, преимущества и недостатки, которые описаны ниже. Выбор способа переделки зависит от бюджета характера эксплуатации трактора.

Варианты установки стартера на МТЗ 80 вместо пускача

Стремление уйти от неудобного процесса запуска МТЗ 80(82)Л с пусковым двигателем ПД 10 часто ставит трактористов перед вопросом – «каким образом переоборудовать трактор на запуск от стартера?». Одержимые желанием установки электростартерного пуска дизеля рукастые специалисты разными вариантами, порой небезуспешно воплотили эту идею в жизнь. Для многих процесс переделки не имел конкретной технологии, отнял много времени и труда, во многом зависел от квалификации, наличия соответствующей ремонтной базы и специального оборудования. Часто такие переделки из подручных средств дают конечный результат, однако, надёжность системы в дальнейшей эксплуатации остаётся загадкой для пытливых умов желающих повторить успех.

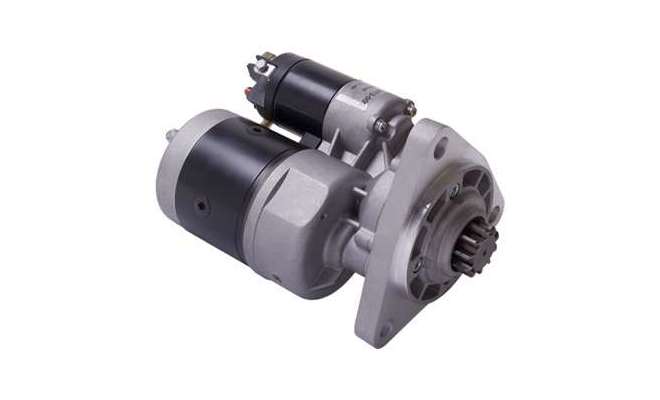

Редукторный стартер для МТЗ

Конструкция редукторного узла отличается передачей крутящего момента от якоря через встроенный шестерёнчатый редуктор, который своим передаточным числом повышает мощность крутящего момента на маховик дизеля. Такое устройство узла имеет меньшую электродвигательную часть, тем самым снижается себестоимость в производстве узла. Идея конструкции заключается в сокращении при производстве использования дорогостоящих электростали, магнитов, меди в деталях узла и повышении рентабельности при продаже.

Стартер редукторный Магнетон 3.2 квт

Для потребителя плюсом есть более низкий потребляемый разрядный ток и меньшее падение напряжения в сети при пуске, с учётом увеличения мощности за счёт механической части узла

Использование узла данной конструкции положительно влияет на ресурс заряда АКБ, что важно при затруднительном пуске в холодное время года

На рынке представлен ряд узлов для МТЗ 82 следующими популярными торговыми брендами:

• Slovak — Словакия
• Атэк — Белоруссия
• Jubana –Литва
• Magneton –Чехия

Для исключения необъективной оценки в сравнении вышеуказанных брендов не будем впадать в бесполезную оценку, основанную на ряде отзывов в сети. Часто впечатления покупателей могут основываться при покупке поддельных узлов низкого качества, дискредитирующих ту или иную торговую марку. Для выбора узла укажем ряд критериев, обеспечивающих приобретение качественного стартера.

Критерии при выборе стартера

На сегодня качественные отличия и преимущества узлов абсолютно всех торговых марок определены качеством сборочных частей произведённых по заказу в Китае. Каждый бренд придерживается своей маркетинговой стратегии в продажах, которая определяет уровень цен, сервис, технический и качественный уровень предлагаемых узлов.

устройство редукторного стартера Магнетон

В условиях насыщенности рынка подделками для защиты репутации производители стараются усовершенствовать систему идентификации своего торгового бренда

При покупке обращайте внимание: на наличие фирменных пломб и идентифицирующих оригинальность голограммных наклеек производителя, технического паспорта, гарантийного сервисного талона

Одним из простейших способов определить качество узла это взвешивание. Если вес узла меньше от указанного значения в технической документации будьте уверены, что вам предлагают поддельный вариант. А также в сравнении качества двух узлов разных брендов идентичной мощности, взвешиванием можно определить качественный узел. Разница в весе говорит о преимуществе в конструкции узла, которая выражается в более мощных обмотках возбуждения, ширине рабочей части статора и якоря, надёжности конструкции редуктора.

Редуктор и бендикс стартера Магнетон

Дополнительным фактором в предпочтении выбора узла может быть разборная конструкция втягивающего реле, дающая возможность при подгорании соединительных контактов (пятаков) быстро устранить неполадку без дополнительных затрат времени и финансов, освобождая от полной замены реле. Щётки возбуждения из графитно-медного материала, в отличие от простых графитных, имеют повышенный ресурс работы.

Факторы, снижающие пусковые способности стартера

Для запуска дизеля Д-240 наиболее приемлем стартер мощностью 3.2 кВт. Многие продавцы предлагают для установки на МТЗ 80(82) редукторные узлы мощностью 2,8 кВт, мотивируя покупателей ценой. Однако, как показала практика, такой мощности недостаточно для пуска трактора в холодное время года. Часто дополнительными причинами плохого пуска являются поношенная или недостаточно идеально настроенная топливная дизеля. Вместе с тем, если стартер установлен после переделки на трансмиссию снятого пускача, происходят дополнительные потери мощности на вращение деталей редуктора.

В совокупности данные факторы отрицательно влияют на пусковую способность стартера и его рабочий ресурс. Поэтому для преодоления выше перечисленных факторов нужно устанавливать стартер с мощностью не менее 3.2 кВт, желательно с усиленным бендиксом и редуктором.

Переоборудование на стартерный пуск по варианту завода производителя МТЗ

Всем известно, что узлы и детали модификаций тракторов МТЗ 80(82) максимально унифицированы и взаимозаменяемы. Поэтому переделка заключается в установке на трактор узлов и деталей завода производителя, соответствующих системе пуска МТЗ 80(82) с электростартерным запуском. Этот вариант считается самым дорогостоящим и трудоёмким, но полностью соответствует комплектации производителя с данной системой запуска.

Детали и узлы для переоборудования под стартер

1 Задняя плита двигателя под крепление стартера.

Деталь заменяется ввиду разного расположения монтажных отверстий под крепление передающих вращение венцу узлов с пускачём или стартером. Также, чтобы не заменять деталь полностью можно обойтись имеющейся в продаже фрагментом плиты под крепление стартера, который устанавливается накладкой снаружи в месте монтажа корпуса трансмиссии пускача. Таким образом, обеспечивается правильное расположение приводной шестерни бендикса стартера для полноценного зацепления с маховиком дизеля.

Почему нужно заменить маховик? — Для привода от пускача зубчатый венец детали имеет меньший размер по внутреннему посадочному диаметру и по наружному, поэтому обойтись просто заменой венцов, не меняя маховик полностью, невозможно.

Для полноты описания процесса переоборудования по заводскому варианту перечислим последовательность операций:

• Демонтируется пусковой двигатель с редуктором сцепления.
• Отводные окна рубашки охлаждения в блоке дизеля для подвода жидкости к пусковому двигателю заглушивают.
• Раскатывают трактор, отсоединяя дизель от корпуса промежуточной части трансмиссии трактора.
• Снимают корзину сцепления, снимают маховик, демонтируют заднюю плиту в случае её полной замены под стартер.
• Сборку осуществляют в обратном порядке, устанавливая маховик с венцом под стартер.
• Устанавливают стартер в посадочное место в заменённой плите либо через фрагмент плиты.
