Самодельный плуг для минитрактора своими руками

Как сделать плуг для минитрактора?

Самодельный плуг для минитрактора – довольно простое и практичное конструкторское решение. Устройство будет отличаться надежностью и простотой, а изготовление не займет много сил и времени.

Перед началом работы стоит подготовить схемы и чертежи с размерами. Можете воспользоваться уже готовыми чертежами, приведенными ниже:

Первым этапом изготовления плуга будет изготовление рамы из толстой металлической трубы, на которую можно будет установить опорное шасси. К середине конструкции приваривается поперечная балка и крепления для дышла.

Следующий шаг – крепление стойки плуга. По краям трубы сверлятся 2 отверстия. В них с помощью болтов крепятся ручки, сделанные из трубы.

Лемех и сошник изготавливаются из инструментальной прочной стали (не
менее 3 мм в толщину) и соединяются в одно целое посредством сварки. Угол изгиба подбирается индивидуально, но все же рекомендовано выдерживать его в пределах 150 градусов.

Отвал изготавливается из такой же стали, что и лемех (можно взять металл немного тоньше, 2 мм). Соединение с сошником будет состоять из шарниров и распорок. Посредством распорок можно будет регулировать угол наклона отвала.

В самом конце конструируется сцепное устройство для соединения с трактором.

Предлагаем также ознакомиться с видео, на котором продемонстрировано работу минитрактора с самодельным двухкорпусным плугом:

Поворотный

Если вам нужен плуг оборотный для минитрактора, можно сделать его по принципу прицепа. Он также содержится на одинарной цепке, для осуществления поворота. С каждым проходом нет необходимости возвращаться в начало поля, поскольку благодаря развороту плуг переворачивает борозду в другую сторону, что позволяет после прохода минитрактора получать равные борозды.

Данная модель имеет три основных детали:

• нижняя горизонтальная конструктивная плоскость полоза;
• бок;
• передняя отвальная плоскость.

Режущий край необходимо расположить на 2 см ниже полоза. Боковые края отвала и лемеха должны совпадать. Лемех должен прислоняться к отвалу плотно, без просветов. Если удастся скомпоновать такую модель, то можно смело приваривать элементы конструкции и радоваться хорошему результату.

Полезные советы и рекомендации

Если решено соорудить хороший плуг для мотоблока своими руками, то стоит прислушаться к полезным рекомендациям от опытных мастеров.

Если планируется соорудить двухкорпусный плуг, то следует помнить, что в нем должно присутствовать два лемеха. Указанное приспособление можно пускать в ход для вспашки почв различного типа

Это лучший экземпляр для работы с застоявшимся грунтом

При изготовлении поворотного плуга очень важно проследить за тем, чтоб краешки отвала и лемеха совпадали. Эти элементы соединяются максимально плотно и крепко

Не должно быть просветов и заметных щелей. После использования плуга его необходимо очищать от любых загрязнений и налипших частиц. Только при соблюдении данного правила можно говорить о долговечности конструкции и ее износостойкости. Да и режущую пластину тогда постоянно точить не придется. Устанавливать плуг на саму сельхозтехнику будет в разы удобнее, если выставить мотоблок на подставки Это могут быть не только специальные опоры, но и простые кирпичи или камни/доски

Особое внимание уделяют уже сооруженному плугу. Если в нем есть только одно соединение на болтах и только одно отверстие, то отрегулировать его не получится

Плуг, имеющий опорное колесо, желательно собирать на стальном листе. Все поверхности необходимо будет очистить и отполировать. Заднюю поверхность приваренного лемеха делают максимально ровной. Популярные роторные виды плуга в большинстве случаев изготавливаются с дисковыми механизмами, но встречаются и барабанные, лопатчатые и шнековые экземпляры. Подобные конструкции просто незаменимы при заделке удобрений и борьбе с сорняками. Для самостоятельных работ желательно использовать только высококачественные слесарные инструменты. С ними надо уметь работать. Потребуется хотя бы минимальный опыт. Не надо забывать время от времени обрабатывать рабочую кромку изготовленного плуга

Так ее работа будет более эффективной

При самостоятельном изготовлении плуга для мотоблока важно строго придерживаться выбранной технологии и составленных чертежей. Малейшая ошибка или упущение, которые могут казаться незначительными, способны привести к некачественной работе конструкции

Тогда потребуется ее доработка.

Если есть сомнения в том, что удастся самостоятельно собрать плуг, то лучше не рисковать и приобрести уже готовый вариант. К счастью, многие фирмы предлагают качественные и долговечные конструкции по разной цене. Купить их можно в специализированных магазинах или заказать через интернет.

О том, как настроить плуг для мотоблока, смотрите в следующем видео.

https://youtube.com/watch?v=Y2CMyUV2fNc

Окучники для мотоблока МТЗ

Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.

Различают несколько видов окучников:

• Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
• Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
• Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.

От производителя

Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.

Аналоги окучников для мотоблока МТЗ

Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.

Широкий ассортимент оборудования представляет компания «Агромоторсервис», среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.

Самодельные устройства окучников для мотоблока МТЗ

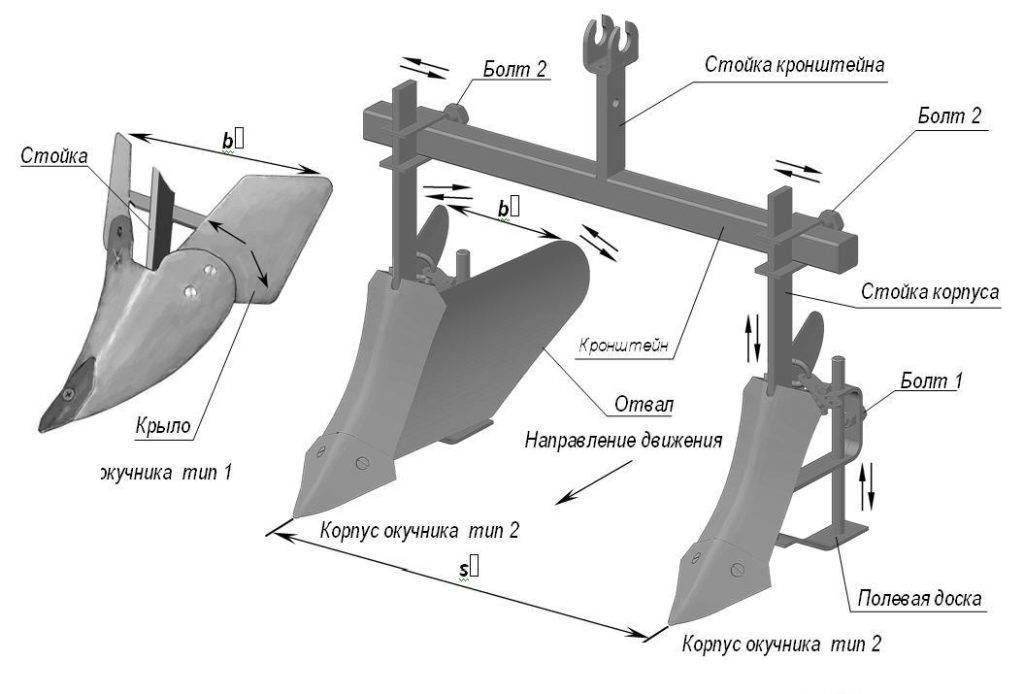

Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.

Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.

Видео обзоры

Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником

Видео посадки картофеля

Видео обзор работы с универсальным окучником для мотоблока МТЗ

Видео обзор работы с роторным плугом

Наиболее востребованные типы конструкции

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Геометрические параметры разработки

При желании изготовить плуг своими руками обратите внимание на такие важные показатели, как размеры и форма режущей части. Именно они определяют эффективность погружения агрегата в почву и объёмы перерабатываемой земли

Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории. Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

• угол кромки, которая входит в землю;
• угол величины изгиба лопастей.

Что касается рабочей части плуга, то в её качестве используется лемех, способный принимать на себя основную нагрузку. Его выполняют из прочной толстолистной стали. Что касается формы, то она может быть цилиндрической, полуцилиндрической или винтовой. Углы изгиба соответствуют углам наклона лопасти. К лемеху прикрепляют крепление держателя.

Преимущества самодельных плугов

Плуг с предплужником для мотоблока можно агрегатировать с устройством нужной мощности, обеспечив полную конструктивную и техническую совместимость.

Преимущества самодельного инвентаря:

• точность расчетов с определением оптимального угла наклона;
• очевидная экономическая выгода, поскольку изготовление агрегата собственными руками обходится дешевле покупки заводской модели;
• уверенность в качестве материалов и сборки.

Продуктивность полевых работ обеспечит дисковый плуг. Он хорошо справляется с обработкой тяжелых почв с большой концентрацией сорных растений.

Смотрите » Конструктивные особенности передних и задних адаптеров для мотоблоков

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Что такое плуг и для чего он используется?

Плуг – это высокотехнологичный инструмент, который используется для вспашки земли. Это, по сути, сельскохозяйственное приспособление с широки острым наконечником (лемехом). Основной и главной сферой применения плуга является вспахивание и обработка земли, чтобы на ней можно было выращивать различные культуры. То, что раньше делалось своими руками и являлось долгим кропотливым трудом, теперь можно выполнять в несколько раз быстрее и эффективнее. К тому же есть возможность установки плуга на мотоблок МТЗ, трактор или мини-трактор. И сделать это очень просто своими руками. Благодаря использованию плуга можно добиться идеальных борозд на поле, одинакового размера пластов, вспахать любую почву.

Существует несколько различных видов плуга для обработки разных почв:

• для обработки болотистой почвы, на которой находиться большое количество кустарников и деревьев, не превышающих 4 метра в высоту;
• для вспахивания солонцовых и подзолистых почв;
• для вспашки садовых участков;
• для вспашки каменистых земель;
• для обработки черноземов путем вспахивания борозд глубиной до одного метра;
• для почв, которые находятся под воздействием ветровой эрозии.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной – для пахоты мягкой земли малой площади;
• конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.
