Коленвал камаз 740: ремонтные размеры и размеры вкладышей, таблица

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распределительных валов

Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.

Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой

Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.

Схема затяжки каждого болта постели распредвала с нумерацией

Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм . После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.

Закручиваем все болты от руки, но не затягиваем

Динамометрический ключ для затяжки резьбовых соединений

В каких случаях понадобиться затягивать постель распределительных валов

Болты закручены. Отмечены стрелочками

Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:

• Замена распределительных валов, толкателей или сальников клапанов.
• Капитальный ремонт головки блока.
• Ремонтные операции с двигателем.
• Замена отдельных элементов головки блока цилиндров.

Последствия неверной затяжки постели

К последствиям неправильной затяжки постели распределительных валов можно отнести следующее:

• Утечка масла из-за образования щели или неплотного соединения.
• Пропускание воздуха внутрь ГБЦ.
• Нарушение в работе двигателя или головки блока.
• Попадание посторонних предметов (воды, грязи, пыли).

Устройство

В полости фронтального носовика узла вкручен жиклер. Через его калибровочное гнездо поступает смазка для шлицевого вала понижения мощности на приводную часть гидравлической муфты. От перемещений по осям коленвал КамАЗ 740 защищен парой верхних полуколец и двумя нижними аналогами. Они монтируются таким образом, чтобы канавки прилегали к торцам вала.

Спереди и сзади на носках блока имеется шестерня привода маслонасоса и ведущий зубчатый элемент распредвала. На заднем торце детали предусмотрено восемь соединений с резьбой для фиксации гасителя вращательных моментов. Уплотнением коленчатого вала служит резиновая манжета, которая оснащается пыльником, располагается в картере маховика. Она изготовлена из фторкаучукового состава непосредственно в пресс-форме.

Назначение

Именно коленвал является родоначальником и создателем крутящего момента, передаваемого через ряд узлов и механизмов на полуоси, а в конечном итоге и на колеса автомобиля. Также он посредством шкивов, шестерен и ремней приводит во вращение другие вспомогательные агрегаты: ТНВД, помпа, масляный насос, генератор и др. Но самостоятельно создать вращение коленчатый вал не может. В этом ему на помощь приходят поршень и шатун, образующие все вместе кривошипно-шатунный механизм (КШМ).

Гаситель вращательных моментов

Коленвал двигателя КамАЗ 740″ оборудуется гасителем вращательных колебаний, который фиксируется восемью болтами на фронтальном носке блока. Деталь включает в себя корпус, который закрыт крышкой. Он с запасом хода монтируется в маховике. Герметичность соединений достигается при помощи сварочных швов по стыкам основы и крышки.

Между остовом и маховиком работает силиконовый состав повышенной вязкости. Жидкость заправляется дозировано перед фиксацией крышки. По центрам гаситель регулируется посредством шайбы, приваренной к основе. Нивелирование вращательных моментов происходит при помощи торможения остова гасителя. Данная энергия выделяется как тепловой поток. Стоит отметить, что при ремонте узла воспрещается нарушать целостность корпуса и крышки. Блок с деформациями для дальнейшего использования становится непригодным.

Устройство

С первого взгляда может показаться, что у коленвала Камаз сложная и замысловатая конструкция. Но если разобраться и изучить его устройство детальнее, то окажется, что всё очень просто. Внешне он не похож на прямые и симметричные валы трансмиссии, а имеет многочисленные изгибы, которые называются коленами. Отсюда и произошло его название. У каждого колена имеются 4 шатунных и 5 коренных (опорных) шеек, соединенные между собой щеками с противовесами. Противовесы предназначены для снижения вибрации, вызывающей со временем разрушение мотора.

Это интересно: Популярные бензиновые и электрические модели снегоуборочных комбайнов — объясняем детально

Виды ремонта коленвала

Перед тем как приступить к выполнению непосредственного ремонта, нужно уделить внимание диагностике и проверке всех сопутствующих узлов и агрегатов двигателя. Ремонт коленчатого вала включает следующие операции:

• шлифовка,

• рихтовка,

• полировка,

• ремонт шкива,

• чистка каналов,

• замена подшипников,

• балансировка.

Шлифовка

Шлифовка коленвала может выполняться только квалифицированным специалистом на профессиональном высокоточном токарном оборудовании. При выполнении операции допускаются погрешности в пределах 0,015 мм от заданных параметров. Перекос осей шеек для максимально эффективной работы шатунных подшипников не должен превышать диапазон 0,03-0,05 мм. Допустимые погрешности при калибровке формы по устранению овальности и конусности шеек коленвала соответствуют величинам в пределах 0.005 мм. Чтобы сберечь вышеописанную точность, нужно выполнять обработку только на специальном оборудовании, которое доступно в авторемонтных мастерских.

Шлифовка поверхности под сальником позволяет значительно продлить его ресурс работы. Для данной операции также требуется специальное высокоточное оборудование. Допустимое биение поверхности как под задний, так и передний сальник не должно превышать значение в 0,01 мм. Уровень шероховатости не должен превышать значение Ra равное 0,16 мкм.

Рихтовка

Как правило, рихтовка коленвала производится при наличии значительных дефектов на поверхности детали. Если деформация поверхности превышает 0,07 мм, необходимо выполнить обработку на специальном прессовочном оборудовании. Чаще всего данные проблемы появляются вследствие неоднократного перегрева подшипников. При максимальных нагрузках их значение может превышать величину в 0,2 мм, а иногда оно может быть около 1.0 мм. В результате чрезмерного нагрева происходит деформация оси коленвала, вследствие чего также искажаются все поверхности. Рихтовка позволяет уменьшить дефекты до 0,05-0,08 мм. Последующая операция шлифовки сводит их к минимуму.

Чистка каналов

Чистка масляных каналов и замена заглушек является обязательной процедурой. Эти сегменты демонтируются и подвергаются тщательной очистке. Наиболее эффективным способом считается продувка под большим давлением сжатым воздухом. Такая процедура позволяет достичь максимальной чистоты каналов подачи масла, тем самым повысить надёжность системы. В завершение устанавливаются новые заглушки.

Замена подшипника

Замена подшипника даёт возможность повысить надёжность работы КПП. Он представляет собой опорный элемент для первичного вала КПП. В изношенном состоянии эта деталь издаёт шумы при работе, что вызывает дополнительный дискомфорт.

Полировка

Обработка поверхности для упорных полуколец. Износ данной поверхности является неизбежным дефектом, который возникает в процессе длительной эксплуатации автомобиля. Такая деформация вызывает увеличенное осевое смещение вала, из-за чего значительно возрастает нагрузка на ШПГ (шатунно-поршневую группу). В процессе каждого выжима сцепления система получает разную нагрузку. В итоге происходит преждевременный износ ремня или цепи ГРМ. Это в конечном результате сказывается на ресурсе силового агрегата. После этой процедуры необходимо установить новые полукольца в соответствии с изменёнными размерами.

Полирование шеек является немаловажной операцией, которая позволяет достичь высокой чистоты поверхности. Тем самым обеспечивается максимальная работоспособность системы и отсутствие малейших сбоёв. Полировка также позволяет значительно снизить износ вкладышей

При этом ремонтные вкладыши коленвала заменяются при соответствующем износе

Полировка также позволяет значительно снизить износ вкладышей. При этом ремонтные вкладыши коленвала заменяются при соответствующем износе.

В процессе эксплуатации коленвала происходит постепенное изнашивание масляной накатки. Исправить данный дефект можно только полным её восстановлением. Для достижения максимального результата процедуру рекомендуется выполнять на специальном станке.

 Балансировка

Балансировка коленчатого вала проводится после исправления значительных деформаций или при обнаружении существенного биения посадочной поверхности под маховик по отношению к коренным шейкам. Есть ряд силовых агрегатов, в которых данная процедура является обязательной. Это могут быть моторы, для которых балансировка коленвала производится вместе с маховиком и корзиной.

Как можно отшлифовать шейку коленчатого вала вручную?

Был у меня один такой случай в практике, когда отшлифовал шатунную шейку в ручную без станка. Как-то приехали к моему другу родственники за 1200км. Как движок в их ВАЗ 2114 застучал уже в гостях из-за того что когда выезжали на природу ударили поддон о камень. Погнули поддон и вмятина перекрыла подачу масла в маслоприемник, масло шло, но очень слабо из-за чего и застучал второй шатун.

 Притащили мне эту машину в пятницу вечером, и друг просит, Сергей я тебе буду помогать но родственникам надо обязательно уехать в воскресенье. Говорю ему, так завтра суббота и мастерская не работает по расточке коленвалов, он меня просит придумай как можно сделать без станка, говорю ему я вечером подумаю а завтра постараюсь сделать. За вечер вариантов 10 придумал, но остановился на одном, как мне показалось самым быстрым и удобном.

Отшлифовал шейку коленвала так.

Снял поддон не снимая двигателя с машины, раскрутил застучавший шатун, посмотрел на вкладыши, они оказались стандартные, полез в свою кучу металлолома и нашел неплохие вкладыши 0,25. Заткнул отверстия в шейки коленвала тряпкой, вставил вкладыши в шатун и хорошо их намазал притирочным порошком для клапанов, слегка притянул шатун на шейке коленвала. Выкрутил все свечи и стал гонять коленвал стартером, погонял минуты две с перерывами, опять снял подушку с шатуна и снова намазал притирочный порошок, опять притянул подушку шатуна, и также начал гонять стартером. Так я делал до тех пор пока подушка шатуна не села на шатун полностью, затем снял подушку и тряпкой в бензине удалил весь притирочный порошок с коленвала и вкладышей шатунов, вытащил с шейки коленвала тряпку, смазал вкладыши чистым маслом, закрутил шатун как положено, проверил, стартер крутит. Выровнял поддон и маслоприемник, поставил все на свои места, завел движок, он прекрасно заработал.

На следующий день уехали родственники друга домой, и машина их не подвела, и на ней еще ездили пол года, а потом продали, и коленвал не ремонтировали.

Восстановление коленчатых валов

Можно также воспользоваться мастерской по восстановлению коленчатых валов, но я не советую восстанавливать и отдавать на наварку коленвал. Много слышал не одобрительных отзывов о восстановленных коленвалах, первое эти коленвалы ломаются, второе быстро изнашиваются.

Фото. Поломанный коленвал ВАЗ-2103, коленвал последней расточки (размер вкладышей 1.00)

На фото видите поломанный коленвал последней расточки, после расточки этого коленвала и установки на двигатель до поломки он прошел 45000км. правда хозяин этой шестерки движок сильно не жалел и давал ему газу.

Поэтому если у вашей машины коленвал последней расточки, то не гоняйте, езда на такой машине должна быть спокойной.

Особенности регулировки клапанов ЗИЛ-130

Следующие действия производятся на остывшем моторе:

• подняв капот, выкручивают гайки крепления крышек;
• у 1-го цилиндра выводят поршень в ВМТ;
• вывернув в зажигании свечу и сняв крышку распределительную, проверяют тактовое сжатие;
• контролируют щупом зазор у коромыслового носка с клапанным стержнем цилиндра.

Регулировка

• удерживая винт регулировочный, ослабляют контргайку;
• поместив в зазор щуп, поворачивают винт до нужного размера;
• закрепляют контргайкой.

Следующие 7 цилиндров регулируют поворотом коленчатого вала, выдерживая очередность: 1=5=4=2=6=3=7=8. Своевременная регулировка клапанов ЗИЛ-130 поможет избежать многих неприятностей в работе ДВС.

Замена коленвала камаз

KAMA3-4310 (43101). ЗАМЕНА ВКЛАДЫШЕЙ КОРЕННЫХ И ШАТУННЫХ ПОДШИПНИКОВ ДВИГАТЕЛЕЙ

Вкладыши подшипников подлежат замене при износе и повреждении антифрикционного слоя вкладышей.

Внешними признаками указанных неисправностей являются стуки в двигателе и понижение давления в смазочной системе при исправных агрегатах и приборах смазочной системы.

Pиc.32. Вал коленчатый: 1 — вал коленчатый; 2— полукольца упорного подшипника; 3. 8 — крышки подшипника: 4 — болт стяжкой с плоской шайбой; 5 — болт крепления крышки подшипника с плоской шайбой; 6, 7 — вкладыши подшипника

Рис. 33. Съемник И801.18.000 крышек коренных опор коленчатого вала

ОПЕРАЦИОННАЯ КАРТА № 16 Инструмент и приспособления: ключи 12X13, 17X19, 22×24, 27X30, сменные головки 13, 19,

24 мм, вороток, отвертка, динамометрический ключ КРМ-60, набор щупов, посуда для масла, съемники И801.17.000, И801.18.000, волосяная «кисть, проволока медная, трехгранный шабер, ветошь.

Снятие вкладышей шатунных подшипников

1. Снимите масляный насос (см. переходы 1—8 операционном карты № 2. Отверните ганки болтов крепления крышек шатунов, снимите крышки (см переходы 4 к 5 операционной карты номер 17)

3. Выньте вкладыши из постелей нижних головок и крышек шатунов

Установка вкладышей шатунных подшипников

5. Смажьте моторным маслом вкладыши и постели под них в шатунах и крышках, шейки коленчатого вала

6. Установите новые вкладыши в крышку и нижние головки шатунов

7. Установите крышки шатунов с вкладышами, заверните гайки крепления шатунных болтов (см. переходы 15 и 16 операционной карты № 17)

Снятие вкладышей коренных подшипников

8. Снимите стартер

9. Выверните стяжные болты 4 (рис. 32) и болты 5 крепления крышки коренного подшипника третьей опоры

10. Съемником И.801.18.000 (рис. 33)

снимите крышку Я (см рис 32) коренного подшипника третьей опоры, выньте нижний вкладыш 7 из коренной шейки, протрите крышку

11. Выньте верхний вкладыш 6 из блока цилиндров, протолкнув его щупом

12. Снимите полукольца 2 упорного подшипника коленчатого вала

13. Вращая коленчатый вал через передний люк картера сцепления, протрите шейки вала, прочистите маслоподводящие каналы

Установка вкладышей коренных подшипников

11. Смажьте моторным маслом вкладыши и постели под них в крышках и шейки коленчатого вала

15. Установите новые вкладыши: верхний (с отверстием) в блок цилиндров, заводя его по шейке коленчатого вала, нижний — в крышку коренного подшипника.

Примечания 1. При установке должно быть обеспечено соответствие размеров вкладышей и шеек коленчатого вала.

2. Замки верхних и нижних вкладышей должны находиться с одной стороны

16. Установите полукольца 2 крышку коренного подшипника в гнездо и затяните предварительно болтами 5 с плоскими шайбами с моментом 88,3— 117,7 Н*м (9—12 кгс-м) и стяжными болтами 4 с плоскими шайбами с моментом 49,0—58,9 Н • м (5—6 кгс • м)

Окончательный момент затяжки болтов крепления крышек коренных подшипников 206—230,5 Н*м (21 23,5 кгс-м), стяжных болтов 80,4 90,2 II*м (8,2—9,2 кгс-м) 17. Выполните переходы 9—15 для

остальных коренных опор в последовательности 2, 4, 1, 5.

Примечания: |. При установке крышек соблюдайте совпадения порядкового номера крышки с порядковым номером опоры на блоке цилиндров. Нумерация опор на блоке начинается от переднего торца.

2. Более длинные стяжные болты устанавливайте с правой стороны.

3. Нижние полукольца упорного подшипника устанавливайте одновременно с крышкой заднего подшипника, сторона полукольца с канавкой должна прилегать к упорным торцам коленчатого вала. Перед установкой полукольца смажьте моторным маслом

18. Установите стартер

19. Установите масляный насос (см. переходы 10—19 операционной карты

Ремонтный комплект

В восстановительный набор коленвала КамАЗ 740 бу входят следующие элементы:

• поршень с кольцами;
• пальцевые и стопорные элементы;
• цилиндровая гильза;
• уплотнительные детали.

Охлаждающие форсунки узла монтируются в картере блока цилиндров, отвечают за своевременную подачу масла из главной магистрали при давлении 0,8-1,2 кг/кв.см. На такое значение обычно откорректирован клапан. Масло подается во внутреннюю часть поршней. При сборке двигателя 740-го КамАЗа предусматривается контроль трубки форсунки по отношению к гильзам поршня и цилиндра, при этом прямой контакт с первым элементом не допускается.

Шатун и поршень соединяются при помощи пальца плавающего вида. По осям перемещение детали ограничивают стопорные кольца, а сам элемент изготавливается из хром-никелевого сплава, диаметр гнезда — 22 мм. Эксплуатация аналога размером 25 мм не допускается, поскольку это нарушает балансировку силового агрегата.

Источники

• https://ltruck-service.ru/obsluzhivanie/kolenchatyj-val-kamaz.html
• https://minitraktor34.ru/selhoztehnika/kolenval-kamaz.html
• https://evakuatorinfo.ru/remontnyy-razmer-kolenchatogo-vala-tablitsa/
• https://FB.ru/article/437696/kolenval-kamaz-ustroystvo-i-razmeryi-remont-zamena

Процедура балансировки своими руками

Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

Приспособление

В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.

Самодельный станок для балансировки

Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

Теперь нужно взять 4 уголка шириной 2-4 см и длиной около 30 см и просверлить в них отверстия диаметром, соответствующим диаметру стоек. На каждую пару стоек надевается уголок ребрами вверх. Уголки нужно приварить. Получается приспособление напоминающее турник с брусьями: напротив друг друга устанавливаются стойки в виде буквы «П». На эти стойки будет устанавливаться коленчатый вал. Таким образом, станок для балансировки коленвала готов.

Последовательность действий

Балансировка коленчатого вала с помощью устройства, сделанного своими руками, состоит из следующих шагов:

1. В первую очередь нужно выставить станок строго горизонтально. Для этого уровень укладывается сначала на одну перекладину-уголок. Затем следует подкручивать шпильки-стойки, пока уголок не будет расположен строго горизонтально. Далее уровень поворачиваем перпендикулярно, кладем его на два уголка-перекладины одновременно и крутим шпильку, высверленную посередине трубы. Добиваемся полной горизонтальности всей конструкции.
2. Когда станок выставлен, на него можно устанавливать коленчатый вал в сборе с комплектующими. Если присутствует дисбаланс, вал начнет проворачиваться по уголку, пока самая тяжелая точка не окажется в нижней точке. Этот дисбаланс (перевес) нужно ликвидировать.
3. Для устранения перевеса нужно убрать лишнюю часть металла в нижней (тяжелой) точке маховика. Определить точный вес металла, который нужно высверлить, можно с помощью небольших магнитиков. Их нужно цеплять на противоположной – легкой стороне маховика. Цеплять магнитики следует до тех пор, пока коленвал в сборе с деталями не будет переворачиваться, а будет лежать неподвижно.
4. Добившись неподвижного положения коленчатого вала, нужно снять магнитики и взвесить их на весах. Это и будет тот вес, который нужно убрать, чтобы устранить дисбаланс.
5. Теперь с маховика снимается столько стружки, чтобы ее вес был равен весу магнитов, которые мы перед этим взвешивали. Под приспособлением нужно постелить ветошь, чтобы собрать и взвесить стружку. Высверливать приходится порой несколько отверстий, так как одного диаметром 7-8 мм обычно не достаточно. Главное, не высверлить больше, чем нужно, иначе придется сверлить маховик с противоположной стороны.
6. Если тяжелая точка приходится на какую-то деталь маховика, которая менялась, например, шкив. То высверливать нужно эту деталь. Если менялась корзина сцепления, то в ней удаляется лишний металл около отверстий ее крепления.

С данным приспособлением, изготовленным своими руками, можно легко отбалансировать коленчатый вал. Конечно, без специального оборудования достичь точности трудно, зато можно сэкономить на посещении автосервиса.

Технические условия на контроль, сортировку и восстановление коленчатых валов и противовесов

Дефектация, восстановление коленчатых валов и контроль их после восстановления осуществляются на основании технических условий. Технические условия на контроль, сортировку и восстановление коленчатого вала представлены в табл. 22, а противовесов — в табл. 23.

Деталь № 740.1005020

Материал: сталь 42ХМФА-Ш

Твердость шеек: HRC 60

Таблица 22.

Номер позиции на рисунке	Возможные дефекты	Способ установления дефекта и средства контроля	Размер, мм	Рекомендации по устранению дефектов
по рабочему чертежу	допустимый без ремонта
—	Обломы и трещины	Дефектоскоп			Браковать
1	Изгиб вала	Стенд контроля прогиба	Биение средней коренной шейки не более 0,03 мм	Править при биении более 0,03 мм
2	Увеличение длины шатунных шеек	Калибр 67,5	67+0,12	67,5	Браковать при увеличении длины более 67,5 мм
3	Износ шатунных шеек dш	Скобы	—	—	Шлифовать шатунные шейки под ремонтный размер
Уменьшение диаметров шеек меньше номинального	Скоба 79,98	30-0,013	79,98
4, (1, 5, 16, 17)	Износ коренных шеек dк	—	—	—	Шлифовать коренные шейки под ремонтный размер
Уменьшение диаметров шеек меньше номинального	94,98	95-0,015	94,98	—
6	Износ шейки под противовес передней шестерни привода масляного насоса	Скоба 125,07	125	—	—
7	Вмятины и забоины на направляющем штифте	Осмотр	—	—	Заменить штифт
Ослабление посадки направляющего штифта	Проверить посадку легкими ударами медного молотка	—	—	То же
Износ отверстия под направляющий штифт	Пробка 11,99	12	11,99	Обработать под ремонтный размер
8	Износ шпоночного паза под противовес и шестерню привода масляного насоса	Калибр 6,00	6	6,0	Обработать под ремонтный размер 6
9	Нарушение взаимного углового расположения относительно 1-й шатунной шейки:	Приспособление для проверки углового расположения шатунных шеек	—	—	Браковать при угловом расположении более +25°
2-й шатунной шейки		90° ± 10°	—	—
3-й шатунной шейки		180° ± 10°	—	—
10	Изменение радиуса кривошипа г	Приспособление для замера радиуса	60^+0,05	—	Браковать при радиусе меньше 60,2 мм
11	Риски, задиры или износ шейки под манжету	Скоба 104,7	105^-0,14	125,07	Шлифовать до устранения рисок и задиров
	—	104,70
12	Износ шпоночного паза под противовес задний и шестерню распределительную	Калибр 8,00	8	8,00	Обработать под ремонтный размер 8,5
13	Износ отверстия под подшипник первичного вала коробки передач	Пробка 52,01	52	52,01	Поставить втулку
14	Биение заднего торца коленчатого вала	Индикаторное приспособление	—	—	Шлифовать поверхность шейки 15 до устранения биения
15	Увеличение длины задней коренной шейки, риски и задиры на упорной поверхности	Калибр 36,55	36,2^+0,05	36,55	Отработать до выведения следов износа; при сборке ставить упорные кольца ремонтного размера

Деталь № 740.1005026

Материал: Сталь 35

Твердость противовеса: НВ 167—212

Таблица 23.

Номер позиции на рисунке	Возможные дефекты	Способ установления дефекта и средства контроля	Размер, мм	Рекомендации по устранению дефектов
по рабочему чертежу	допустимый без ремонта
—	Обломы или трещины	Магнитный дефектоскоп, осмотр	—	—	Браковать
1	Износ отверстия под шейку коленчатого вала	Пробка 125,03	125^0,01	125,03	Осталивание
2	Износ шпоночного паза b	Калибр 6,0	6	6,10	Заварить электродуговым способом; фрезеровать шпоночный паз

Коленвал КаМАЗ 740, Характеристики коленчатого вала КаМАЗ 740 и ремонтные размеры.

Коленчатый вал КаМАЗ 740 изго­тавливается из высокоуглеродистой стали методом горя­чей штамповки а также упрочняется с помощью азотирования или же закалкой токами высокой частоты (ТВЧ). Закалке подвергаются ша­тунные и коренные шейки. Коленвал КаМАЗ 740 имеет четыре шатунных шейки и пять коренных опор, которые связывают щоки. Шатунные шейки вала изготовлены так, что имеют внутри полости, которые закрываются заглушками. Полости рассчитаны на дополнительную очистку масла посредством центробежных сил.

Для уравновешивания центробежных сил на так называемом носке (переднем конце коленвала) и хвостовике (заднем конце коленвала) установлены противовесы которые на щеках они выполнены вцелую с валом, а на носик напрессовываются в момент сборки и зафиксированы с помощью сегментной шпонки.

На переднем конце коленчатого вала закреплена шестерня привода на­соса масляного, она является ведущей, а на хвостовике (заднем конце) — шестерня с маслоотражателем распределительная. В передней части (носика) коленчатого вала выполнены отверстия используемые для установки полумуф­ты. В передней части хвостовика — два отверстия предназначенные для запрессовки штифтов фиксирующих маховик, осевое отверстие для опорного подшипника пер­вичного вала коробки передач и резьбовые отверстия для болтов крепления маховика.

Возможность осевых смещений исключается фиксацией вала с помощью четырех упорных сталеалюминиевых полуколец, которые устанавливаются в выточки блока-картера двигателя и крышки коренной опоре. На задней части (на хвостовике), коленчатый вал уплотнен сальником запрессованным в картер маховика.

Роль шатунных и коренных подшипников выполняют вкладыш которые устанавливаются в так называемые – постели. Вкладыши как коренные так и шатунные изготавливаются из стальной ленты, которая покрыта слоем свинцо­вистой бронзы. В коренных вкладышах верхние и нижние части не являются взаимозаменяемыми, так как на верхних расположены отверстия подводящие масло и канавки его распределяющие. А вот половинки шатунных вкладышей взаимозаменяемы.

В процессе работы двигателя происходит изнашивание шеек коленчато­го вала КаМАЗ, и его разрешается шлифовать четыре раза, а вкладыши существуют выпускаются в семи ремонтных размерах.

Но еще одной особенностью коленвала КаМАЗ есть то, что блок и шатуны тоже можно растачивать в размер.

Ремонтные размеры шеек коленчатого вала и постелей под вкладыши

Шатунный подшипник	Коренной подшипник
диаметр, мм	маркировка вкладыша	диаметр, мм	маркировка вкладыша верх­него (нижнего)
шейки колен­чатого вала	постели шатуна	шейки колен­чатого вала	постели блока
79,50-0,013	85,0+0,01	740.1004058 Р1 79,50—85,0	94,5-0,015	100,0+0,021	740.1005170 (740.1005171) Р1 94,50—100,0
79.00-0,013	85,0-0,01	740.1004058 Р2 79,00	94,0-0,015	100,0 -0,21	740.1005170 (740.1005171) Р2 94,00—100,0

80,00-0,013	85,5+0,01	740.1004058 РЗ 80,00—85,00	95,O-0,015	100,5+0,021	740.1005170 (740.1005171) РЗ 95,00—100,5
79,50-0,013	85,5+0,01	740.1004058 Р4 79,50—85,5	94,50-0,015	100,5+0,021	740.1005170 (740.1005171) Р4 94,50—100,5
79,00-0,013	85,5+0,01	740.1004058 Р5 79,00—85,0	94,0-0,015	100,5+0,021	740.1005170 (740.1005171) Р5 94,00—100,5
78,5О-0,013	85,0+0,01	740.1004058 Р6 78,50—85,00	93,50-0,015	100,0+0,021	740.1005170 (740.1005171) Р6 93,50—100,0
78,00-0,013	85,0+0,01	740.1004058 Р7 78,00—85,0	93,O-0,015	100,0+0,021	740.1005170 (740.1005171) Р7 93,00—100,0

Клейма ремонтного размера и диамет­ров шеек коленчатого вала и постелей в блоке или шатуне наносятся на тыльную сторону вкладыша недалеко от плоскости разъема.

Маховик (рис.2 ) необходим для накопления кинетическойэнергии в тече­ние рабочего хода и вращения коленчатого вала во время вспомогательных тактов, а также для вывода поршня из мертвых точек и уменьшения неравномерности вра­щения вала.

Маховик отлит из специального серого чугуна. Он закреплен на заднем торце ко­ленчатого вала восемью болтами 3 из леги­рованной стали. Точная фиксация махови­ка на коленчатом валу достигается с по­мощью двух установочных штифтов, за­прессованных в торец коленчатого вала. На обработанную цилиндрическую поверх­ность маховика напрессован зубчатый ве­нец 1, предназначенный для соединения с шестерней вала стартера при пуске двига­теля. На заднем торце маховика устанавливается сцепление. Для регулирования двигателя на маховике имеются паз под фиксатор 2 маховика и 12 отверстий для проворачивания коленчатого вала ло­миком.

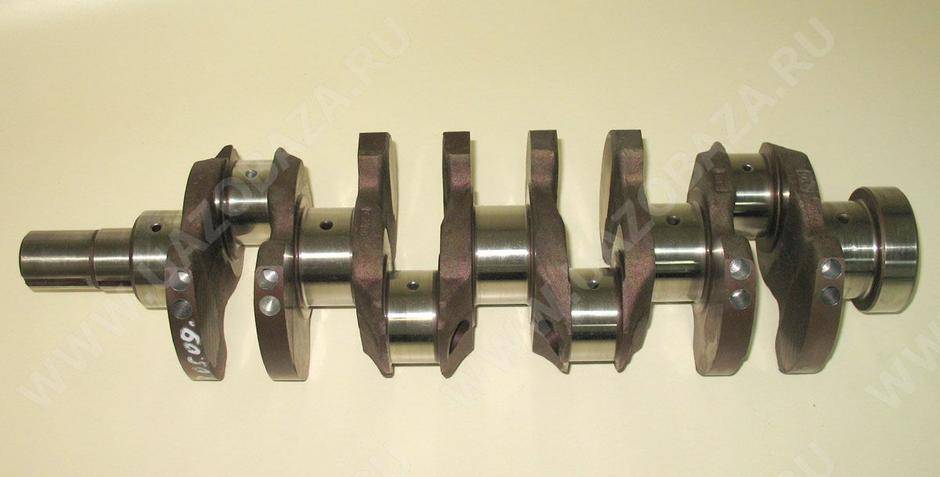

Восстановление коленвала на примере

Чтобы понять особенности ремонта рассматриваемого узла, изучим один из примеров его починки. Коленчатый вал был взят со списанного грузовика, возившего комбикорма. После доставки детали ее вскрыли, сняли поддон, открутили шатун, вкладыши, коренную шейку. Оказалось, что в качестве уплотнителей под бугелем были установлены прокладки из жестяной банки. Вкладыши полностью пожелтели и не представляли собой годные элементы, поскольку слишком заметной была выработка рабочих гнезд.

Решили снять вал и отправить его на шлифовку, при этом на вкладышах наблюдалась деформация в виде царапин. При этом шатунные шейки и вал оказались в отличном состоянии. Коренные аналоги вывели под второй ремонт. Кстати, чистка и мытье коленчатого вала можно эффективно осуществить следующим способом:

• подсоединяют пульверизатор к компрессору;
• наливают в емкость дизельное топливо;
• под коленвал укладывают чистый картон;
• промывают узел, пока на подстилке перестанут показываться грязные пятна и стружка;
• солярку разогревают до горячего состояния, во второй распылитель заливают бензин.

Опыт показал, что такая чистка коленчатого вала очень эффективна и позволяет достичь уровня заводской подачи.
