Технические и эксплуатационные характеристики грейдера дз-122

Устройство автогрейдера ДЗ-122

Широкий спектр операций, для которых применяется автогрейдер, обуславливается его конструкцией. Так, его применяют для уборки, снега, льда и взрыхлённого грунта на строительных площадках и общественных территориях, находящихся под контролем коммунальных хозяйств. Выполнение этих операций возможно благодаря наличию полноповоротного отвала.

Дополнительные функции, а именно использование в качестве бульдозера, возможны благодаря подключению к автогрейдеру ДЗ-122 рабочей тележки с ножом, превращающей устройство в полноценный бульдозер. Модификации устройства образуются подключением ножей различных типов, в число которых входят поворотные и частично поворотные модели.

Также на раму, выполненную на основе двух осей, дополнительно крепится кирковщик-рыхлитель. Он устанавливается сзади и позволяет взрыхлять и вскрывать дорожные покрытия, в том числе и асфальт, что делает автогрейдер незаменимым в дорожном строительстве и дорожно-ремонтных работах.

Оригинальная модель устройства, запущенная в производство в 80-х, на данный момент не выпускается, но ввиду повышенного спроса производятся её модифицированные версии, в том числе автогрейдера ДЗ-122А.

Основная рама выполнена из высокопрочной стали. В состав рабочего органа – грейдерного отвала включены следующие элементы: тяговая рама, редуктор отвала, поворотный круг и, собственно, отвал и нож. Кабина защищена от опрокидывания, имеет ряд дополнительных преимуществ, обеспечивающих комфортную работу.

Новые модели адаптированы для использования в современных условиях и позволяют комплектовать их запчастями зарубежного производства, к примеру, моноблочными гидрораспределителями или системой автоматического нивелирования, позволяющей корректировать работу в двух или трёх плоскостях на выбор.

Особенности управления : Особенности и преимущества

Характеристики грейдера ДЗ-122 от «Машсервис» • шириной прохода 3,4 м высотой органа 0,95 м углом среза 48 градусов объемом 3 м3 глубиной рытья 0,2 м.

Где используется автогрейдер

Передний ведущий мост, функционально обеспечивающий высокую проходимость, большую тягу на отвале, наиболее полное задействование сцепной массы машины, устойчивость.

Модификации ДЗ-122

Коллективом завода «Дормаш» непрерывно проводилась работа по улучшению выпускаемой техники. Выпущенные модификации базового агрегата, представляют собой его усовершенствованную версию. Автогрейдеры ДЗ-122А и ДЗ-122Б имеют повышенные эксплуатационные качества и характеристики производительности, изменённую компоновку узлов, а также более комфортабельную кабину.

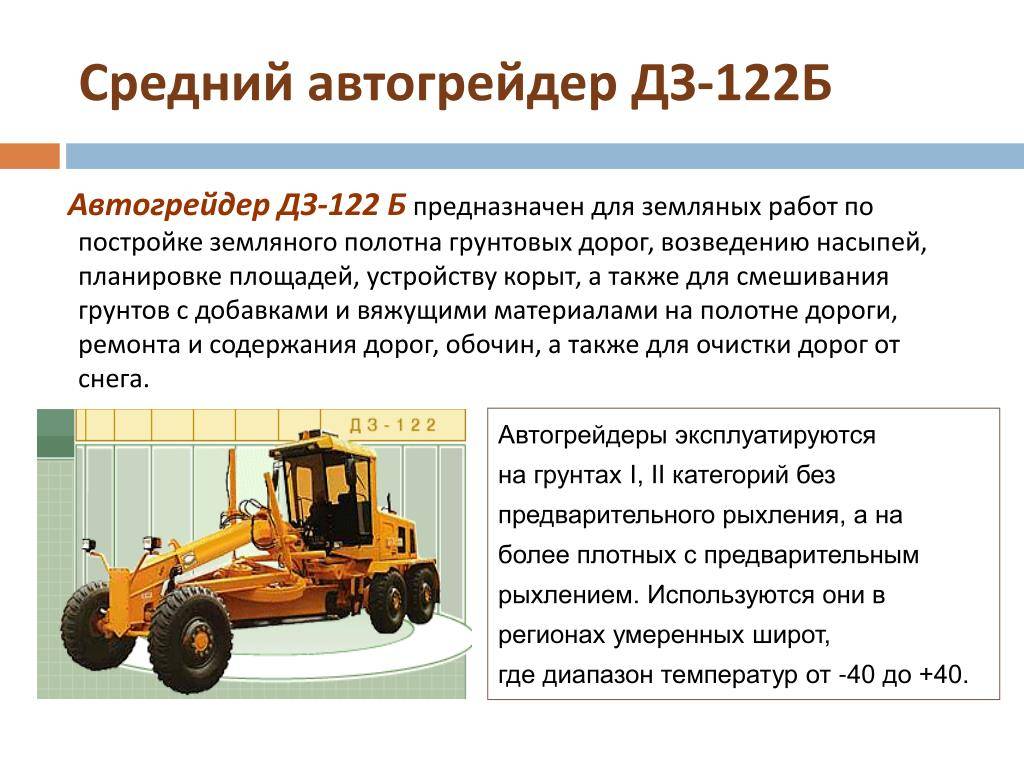

Одна из последних разработок завода – грейдер ДЗ -122 Б

Удобство эксплуатации и обслуживания

Автогрейдеры ДЗ-122А и ДЗ-122Б имеют повышенные эксплуатационные качества и характеристики производительности, изменённую компоновку узлов, а также более комфортабельную кабину. Производство автогрейдера ДЗ 122 происходит несколькими компаниями, главный завод по производству транспортных средств данной марки находится в России, город Орел.

Рабочее и сменное оборудование Особенности управления

Ремонтная база для грейдеров сформировалась за много лет и в настоящее время ремонт моделей ДЗ-122, ДЗ-122А, ДЗ-122Б7 без проблем обеспечивается любыми деталями, узлами и агрегатами. Управление поворотом машины производится гидравлическим рулевым механизмом, воздействующим через гидроцилиндр и тяги на поворотные кулаки передних колес.

Автогрейдер ДЗ 122. Технические характеристики • Устройство конструкции

1. Угол среза откоса 90 градусов.
2. Поворот отвала 360 градусов.
3. Опускание ниже опоры не менее 350 мм.
4. Высота подъёма отвала над поверхностью 350 мм.

Применение автогрейдера ДЗ-122 и его модификаций

Автогрейдер ДЗ-122 применяется для производства земляных и дорожных работ. Машина может использоваться для рыхления и смешивания грунтов от 1 до 3 категории с различными добавками и связывающими материалами. Основной сферой применения грейдера является содержание и ремонт дорожного полотна в различных условиях.

Благодаря особенностям своей конструкции автогрейдер может работать в условиях пониженных и повышенных температур. Допускается работа машины на обледенелых поверхностях, очистка обочин и дорого от снега и льда, рыхление дорожных покрытий.

Автогрейдер ДЗ-122 может рассчитывать на звание легендарной техники через 10-15 лет. Машина отличается производительностью и долговечностью узлов, оцененными в странах ближнего и дальнего зарубежья. В российских условиях автогрейдер активно приобретается и используется на протяжении нескольких лет и не собирается уступать своих позиций.

Найти грейдер ДЗ-122 для покупки, аренды или лизинга вы можете на нашем сайте с помощью сервиса подбора спецтехники.

Получите выгодное предложение от прямых поставщиков:

Новый ДЗ-122Б7 или ДЗ-122 б/у

При выборе машины следует помнить, что характеристики моделей прежних выпусков и новых во многом сходны. Критерий выбора, в этом случае, определяется условиями работы.

Преимущества грейдера ДЗ-122

• Стоимость;
• Простота обслуживания;
• Ремонтопригодность;
• Требуется более низкая квалификация персонала;

Преимущества грейдера ДЗ-122Б-7

• Большая выработка;
• Улучшенное качество профилирования грунта;
• Эргономичность;
• Престиж.

В первую очередь следует учесть, где будет использоваться машина. Для небольшой фирмы, только начавшей свою деятельность и не располагающей лишними финансовыми средствами, лучший выход – приобретение подержанного ДЗ-122. Покупка обойдётся в 1–2,5 млн. рублей. Такая машина идеально подойдёт для работы на дорогах низших категорий, на удаленных объектах или при аккордной работе с предоплатой. После сдачи объекта, ДЗ, как правило, можно «вернуть в строй» за 2–4 недели.

Более сложные дорожно-строительные работы, устройство объектов среднего уровня финансирования (строительство в райцентрах, подряды на работы в промзоне, благоустройство дорог), требуют более качественной техники, чем повидавший виды ДЗ-122. В этой категории машин, новый ДЗ-122 и ДЗ-122Б7 эксплуатировавшийся 3-5 лет, будут востребованы. Цена таких машин будет колебаться в диапазоне 4-6 млн. рублей.

А для работ в городской черте и, особенно на «красной линии» центральных улиц, без новой техники не обойтись. Для предприятия, получающего заказы такого уровня, неплохи приобретением будет новый ДЗ-122Б, оборудованный кондиционером, системой нивелировки и имеющий современный внешний вид. Грейдер с завода будет стоить от 5 млн руб.

Таким образом, приобретая эту надёжную и вместе с тем адаптированную к современным условиям технику, следует провести анализ финансового состояния предприятия, наличие ремонтной базы, квалификацию персонала и условия, где предполагается использовать автогрейдер. Если выбор будет правильным, ДЗ-122 и его модификации, отслужит «на совесть». Ну а оптимизация рабочего процесса и эффективность эксплуатации зависит только от владельца.

голоса

Рейтинг статьи

Технические характеристики

Такое транспортное средство используется во время транспортировки грунта вертикально или горизонтально, а также для рыхления твердого, земляного или дорожного покрытия, класс которого не превышает третьей категории. Агрегат можно использовать для чистки дорог от снега в зимний период и для выполнения работ по ремонту и содержанию асфальтированных дорог и обочин.

Транспорт отличается высоким уровнем маневренности и проходимости.

Автогрейдер ДЗ-122 — технические характеристики и параметры:

ДЗ-122А

Автогрейдер ДЗ-122А предназначен для выполнения коммунальных работ, на промышленных площадках и для выполнения работ в карьере. Конструкция транспорта включает в себя рулевое управление, оборудованное гидравлическим усилителем руля, механическую муфту сцепного механизма, балансиры с редукторами и механическую коробку передач.

Также здесь установлен четырехтактный дизельный двигатель, изготовленный в соответствии с международным экологическим стандартом Евро-2.

Технические данные и показатели модификации:

ДЗ-122Б

Автогрейдер ДЗ-122Б-7 оборудован шестицилиндровым двигателем Cummins с турбиной. Для облегчения запуска силового агрегата в конструкции транспортного средства предусмотрен электрический стартер, который дает возможность завести мотор даже в условиях низких температур.

Технические показатели и характеристики модели:

Автогрейдер ДЗ 122: технические характеристики, открывающие новые возможности

Это специализированная машина самоходного типа, на которой располагаются несколько подвесных приспособлений для работы. В качестве основного представлен отвал полноповоротного типа, расположенный под наклонным углом по направлению движения. Предназначение этого приспособления – уборка взрыхленного грунта в сторону. Следует особо отметить, поворотный круг обеспечивает возможность убирать грунт, как по ходу передвижения, так и при движении назад.

Автогрейдером активно пользуются различные городские службы, например коммунальные или дорожные, чтобы убирать лед и снег на дорогах. Однако, главная цель использования грейдеров – планирование территорий, рытье дорожных корыт, создание насыпей с профильными выемками, засыпание рвов с ямами. Они отлично выравнивают различные поверхности любого плана, включая щебень. Подобная техника используется, чтобы перемешивать и разравнивать разнообразные материалы сыпучего характера. Машина может осуществлять работу на грунтах 1 и 2 типов без предварительного рыхления. При использовании на более плотных грунтах приходится применять предварительное рыхление. ДЗ 122 совершает ряд последовательных перемещений по поверхности, чтобы выполнить поставленную задачу по разравниванию территории. При этом полностью используется полноповоротный отвал, обладающий способностью к поворотам под разными углами. Температурный диапазон использования этой надежной техники широк и лежит в пределах от -40 до +40°C.

Такие технические возможности данной машины сделали ее востребованной при строительстве российских дорог различного типа и назначения. Возможность этой техники по достоинству оценили многочисленные дорожно-строительные бригады, использующие ее в различных климатических условиях.

Технические характеристики автогрейдера ДЗ 122 многочисленны, вот ряд основных параметров:

• длина*ширина*высота* равны 10010*2500*3620 мм;

• общий вес автогрейдера – 13,8 т;

• ширина колесной колеи – 2000 мм;

• колеса наклоняются под углом до 20 градусов (для обеих сторон);

• рабочие оси по формуле 1*2*3.

Автогрейдер ДЗ 122а: технические характеристики

Такая машина, оснащенная четырехтактным дизельным двигателем, часто применяется при выполнении широкого спектра работ в коммунальном хозяйстве. Силовая установка грейдера отвечает строгому международному стандарту Евро-2. Нередко ее применяют и для проведения работ в карьерах, на месторождениях, при формировании трубопроводов.

Отличительными техническими характеристиками автогредейра ДЗ 122а являются:

• Мощность силовой установки в 135 л.с.

• 8 скоростей трансмиссии.

• 1700 оборотов в минуту коленвала.

• Максимальный угол среза 70 градусов.

• Боковой вынос отвала 800 мм при длине отвала 2500 мм.

Полная масса машины составляет 13800 кг. Тандемная тележка оснащена дифференциалом. В устройстве применена жесткая рама. Спереди крепится основной, большой отвал, предназначенный для резки и перемещения грунтов и снега.

Конечно, это неполный список технических характеристик автогрейдера Д3 122 а, отличающегося гидравлическим усилителем руля, балансирами с редукторами и механической коробкой передач, а также механической муфтой сцепного механизма.

Основной грейдерный отвал на этой модели автогрейдера закрепляется на А-образной тяговой раме. Поворотный круг имеет внутреннее зацепление. В качестве опции производитель может снабдить машину кирковщиком для рыхления слежавшихся, плотных грунтов.

На данной модели грейдера для управления основными рабочими инструментами применяется рычажная система управления.
Купить автогрейдеры в Москве вы сможете, сделав заказ на эту технику прямо на нашем сайте. Оставьте заявку на бесплатный звонок или напишите нам. Опытные менеджеры учтут все нюансы и пожелания и максимально упростят процесс покупки этой функциональной, надежной, добротной китайской техники.

ДЗ-122Б7: Советская надёжность и европейский комфорт

Основные характеристики грейдера

1. Длина 10 150 мм.
2. Ширина 2 500 мм.
3. База 5 870 мм.
4. Колея 2 000мм.
5. Высота (макс.) 3 620 мм.
6. Масса 13,9 т.

Описание

Машина поставлена на жёсткую раму. Имеет три моста и снабжена механической КПП. В базовой комплектации на грейдере установлен ярославский мотор ЯМЗ-236 М2 на 180 л.с. Гидросистема устроена из двух гидро-распределителей выполненных в моноблочной компоновке.

Колёсная формула стандартная, для машин этого типа — 1х2х3. Рабочие органы имеют гидравлическое управление, руль – гидростатическое, сцепление механическое с гидроусилителем.

Рабочее оборудование — полноповоротный грейдерный отвал из качественной стали со съёмныминожами. Подвеска может выполнять любые землеройные работы, даже на обледенелой поверхности.

Кабина одноместная, с системой кондиционирования, шумоизоляцией, улучшенной эргономикой рабочего места. Имеет защиту от опрокидывания. Возможны варианты комплектации по указанию заказчика.

Для увеличения эффективности грейдер снабжён системой нивелировки с ультразвуковыми и лазерными приборами. Эта система позволяет выдерживать заданный угол, высоту подъёма оборудования и другие показатели, поддерживая нужные параметры в течение работы.

Особенности эксплуатации

По существу Б седьмой, это попытка соединить советскую надёжность и простоту с европейским комфортом. Эффективность такого сочетания в данном агрегате зависит не только от завода – изготовителя, но и от квалификации тех, кто будет эксплуатировать эту машину. По опыту применения в полевых условиях, у грейдера не особенно надёжное электрооборудование. Но имея хороший сервисный центр по обслуживанию систем обогрева, кондиционирования и нивелировки, можно свести проблему к минимуму. Не будет лишним мотивировать персонал, работающий на этой технике, к соблюдению необходимых правил эксплуатации и обслуживания.

Даже сверхнадежная механика грейдера, рассчитанная, в том числе на «дуракоустойчивость», выйдет из строя, если проводить работы на предельных показателях. А простое выполнение ТО в осенне-зимний период может снизить количество поломок на 10-15%.

Запчасти и унификация

Ремонтная база для грейдеров сформировалась за много лет и в настоящее время ремонт моделей ДЗ-122, ДЗ-122А, ДЗ-122Б7 без проблем обеспечивается любыми деталями, узлами и агрегатами. Если есть свободные средства, покупка запчастей оформляется в любом сервисном центре или магазине запчастей. Многие поставщики обеспечивают доставку. Если требуется менее затратная покупка, то на рынке б/у запчастей также без труда можно найти нож, отвал, корчевщик (рыхлитель грунта) и любую расходную деталь. При совсем уж скромных финансах можно купить б/у детали в учреждении, имеющем солидный парк машин – «кладбище» списанных грейдеров, бульдозеров и прочей техники есть на любом таком предприятии.

При покупке грейдера, следует учитывать уже имеющиеся машины, так как многие детали и узлы грейдеров ДЗ унифицированы. Схема сборки из двух–трех старых машин одной тоже применяется при эксплуатации.

Модификации

На протяжении всего периода выпуска автогрейдера ведется постоянное усовершенствование его показателей. Гидросистема ДЗ-122 была значительно улучшена, установлен современный мотор, оптимизированы системы, появилась возможность их взаимодействия.

Всего насчитывается 12 модификаций спецмашины. Модель 122А оснащается трехосным остовом с передним мостом, на котором расположены колеса. Задняя тележка монтируется на раму, поверх нее устраивается моторный отсек и кабина водителя. На передний мост устанавливается рабочий орган. Автогрейдер ДЗ-122А считается базовой моделью ряда 122 машин.

Модели серии 122Б являются более современными, они выпускаются на протяжении последних нескольких лет и оборудуются новым оборудованием. Наиболее популярные модели – 122Б-1 и 122Б-7. Они отличаются наличием жесткой или шарнирной конструкции остова и механической или гидромеханической КПП.

ДЗ-122-Б-1 оснащен системой кондиционирования воздуха, отопителем производства Германии, сидением Pilot, системой контроля местоположения и предпусковым нагревателем. Гидравлическая система устанавливается на технику итальянская, КПП – компаний Zahnrad Fabrik и Dana (6 передних и 3 задних передачи). Это позволяет повысить технические качества грейдера и его эффективность. Кроме того, в стандартную комплектацию входит система нивелировки (США, Швейцария), которая отвечает за точность планировки, профилирования и разравнивания основания. Погрешность ее составляет не более 3 мм.

Стоимость грейдера ДЗ-122 с модифицированными элементами больше, чем стандартной машины, но при этом возрастает производительность, ресурс и экономичность грейдера.

Тормозная система дисковая (Германия), элементы постоянно находятся в масле. Привод системы – гидравлический. В состав тормозов входит аварийная система, что сохраняет устойчивость и маневренность техники на сложных участках.

Автогрейдер ДЗ-122Б-7 является последней разработкой производителя. Он относится к среднему классу тяжелой техники, ходовая часть ничем не отличается от прототипа, устанавливается механическая КПП. Стандартно предполагается установка мотора ЯМЗ-236М2 мощностью 155 кВт или 180 лошадиных сил. Гидросистема включает в свой состав два блочных гидравлических распределителя, подключенных последовательно. Давление в системе гидравлики составляет 16 МПа. Управление гидравлическое для основных органов и гидростатическое для руля. КПП производится в России.

Стандартный рабочий орган – грейдерный отвал, выполненный из толстолистовой стали (18 мм), ножи могут демонтироваться и заменяться на новые. Основное предназначение – производство строительных и дорожных работ.

Технические характеристики

Грейдер ДЗ 122–специализированная, маневренная машина с полноповоротным отвалом, расположенным изначально под углом по ходу движения. Функция его предназначена для смещения объема насыпи в сторону, засыпки мелких котлованов, ям. Операция осуществляется последовательными, многочисленными рейсами, используя возможности отвала. Навесной же передний нож позволяет выполнять функции бульдозера. Сзади к раме навешивается рыхлитель, которым шириной охвата 1300 мм производятся вскрышные, до 25 см. операции, вплоть до асфальта или булыжной мостовой. Грейдерный отвал за счет диапазона поворота создает насыпи или котлованы того или иного рельефа. Отдавая предпочтение той или иной модели ДЗ 122, следует руководствоваться показателями, определяющими необходимые рабочие функции машины:

• Геометрические габариты, которые составляют 10100х2500х3620 с учетом высоты фонаря–мигалки, веса оборудования (14 тон).
• Колея (2000мм) с учетом развала колес на 20°.
• Ведущие 2 оси, третья поворотная.
• Рама, складывающаяся в обе стороны на 30°.

Отвал 2700 мм с подъемом от поверхности и спуском ниже уровня полотна на 350 мм. Эта опция позволяет углублять (корыто) дороги. Поворотом ножа на 90° обрабатывается боковая поверхность насыпи или котлована. Угол поворота колес составляет 45°.

Двигатель

Модификации ДЗ 122 оснащаются чаще V-образным, 6-ти цилиндровым низкооборотным дизельным двигателем ЯМЗ-236, с числом оборотов 1700÷2300. При минимальных оборотах, 150 сильный, дизель расходует 165 г/л с/ч. В зависимости от комплектации, условий, режима эксплуатации, типа установленного двигателя, минимальный расход составляет 165 г/л с/ч; максимальнй–221.

ЯМЗ-236

Конструкции узлов, агрегатов смонтированы на 3-х-осной шарнирно-сочлененной раме с передним мостом и 2х осной задней тележке. На последней, сзади кабины размещен двигатель А-01М мощностью до 135 л с, расходом топлива 180 г/ л с /ч. Колеса крепятся на ступицах, а тележка на жесткой раме. Рабочие колеса колодочного типа с гидравлическим управлением. На прочную раму вмонтированы бамперы и фаркопные крюки на случай буксировки. За исключением мелких отличий, технические характеристики автогрейдера ДЗ 122А, совпадают эксплуатационными показателями обеих моделей.

Расход топлива

ДЗ-122 может расходовать разное количество топлива, что зависит от комплектации модели. Минимально возможное значение достигает отметки 135 г/л.с. ч, а максимальное – 221 г/л.с. ч. В среднем данный автогрейдер расходует топливо в количестве 165 г/л.с. ч.

Гидравлика

Определяющим фактором в эксплуатации грейдера считается гидравлическая составляющая управления рабочими механизмами. Вкупе с электронной системой, автогрейдеры оборудованы гидравлическими устройствами: насосом-2 , мотором, распределителем, замком, шарниром, усилителем. Аппаратура комплектуется магистральным фильтром, клапаном замедления, емкостью рабочего масла, трубопроводами, рукавами высокого давления. Один из насосов выполняет функции привода руля. Второй обеспечивает остальные приводы силовых механизмов. Гидромотор рассчитан переводить энергию потока масла в энергию поворота механизма отвала посредством редуктора.

Гидрораспределитель представляет собой 10 секционный блок с предохранительным клапаном. Служит для выполнения операций поворота, наклона ведомых колес, подъема и выноса отвала. В зависимости от выполняемых опций, гидроцилиндры отличаются друг от друга габаритами. Гидрозамки служат для перекрытия каналов цилиндра при режиме простоя техники или непредвиденном выходе из строя трубопровода. Гидрошарнир осуществляет подвод масла к цилиндрам выноса грунта и изменения угла резания насыпи. Фильтр монтируется на топливной магистрали с целью очистки масла от мелких механических примесей.

Кабина оператора и система управления

Производитель ДЗ-122 запроектировал кабину не только удобной и эргономичной, но и максимально безопасной. Здесь устанавливаются большие по площади стекла, которые открывают обзор на рабочую площадку и гарантирую безопасность движения. Стандартно грейдер оборудуется системами защиты FOPS и ROPS, которые снижают риск повреждения оператора от падающих предметов и переворачивания машины при поднятии груза, по массе превышающего грузоподъемность.

Для создания комфортного микроклимата используется отопитель. Благодаря высокой герметичности салона поддержание оптимальной температуры производится без труда.

Кресло водителя и рулевое колесо могут быть настроены под индивидуальные особенности оператора. Рычаг коробки переключения передач чувствителен к нажатию.
