Ваз 2114: не работают дворники

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

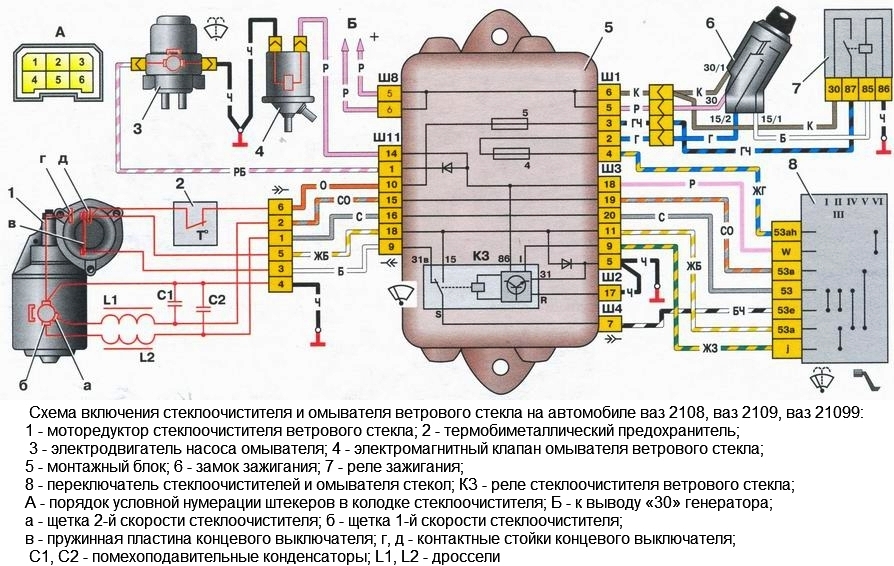

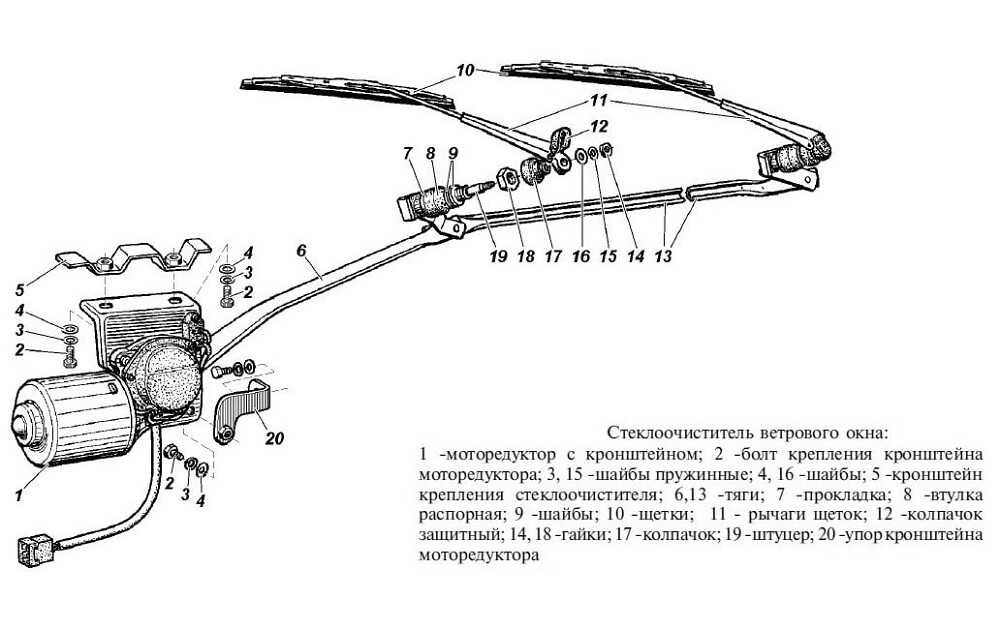

Схема передних дворников

Дворники на автомобиле ВАЗ должны обеспечивать очистку лобового и заднего стекла от атмосферных осадков, которые мешают водителю сосредоточить свое внимание на дороге. Если на вашем ВАЗ-2114 не работают дворники, то в дождливую погоду выезжать на дорогу небезопасно

Чтобы быстро решить проблему, можно попробовать самостоятельно их отремонтировать. Любой успешный ремонт предполагает знание конструкции поломанного агрегата.

Алгоритм замены

Не работают дворники на ВАЗ 2109? Причиной может быть следующие факторы : Перегорел предохранитель;

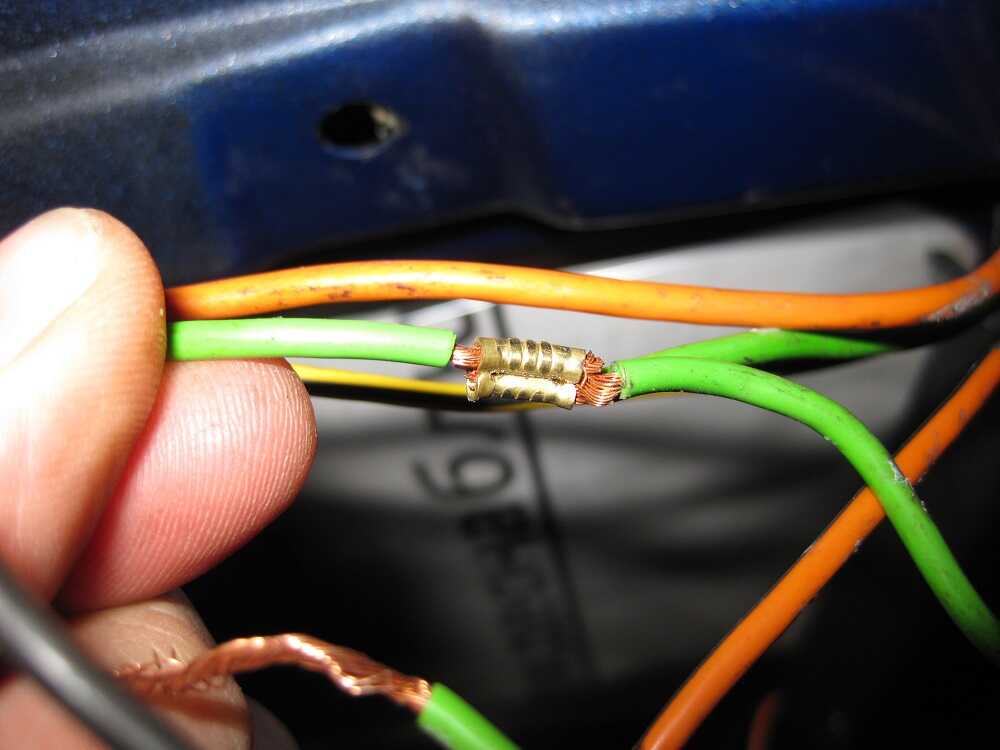

Перетерся электрический провод и произошло замыкание или разрыв цепи;
Замыкание обмотки моторчика-привода;

Иное механическое повреждение в следствии ДТП.

Как видим причин этому не так уж и много и они все легко проверяются и устраняются собственными руками при желании.

Готовим набор автомобильных инструментов: тестер, небольшой кусок провода про запас.
Начинаем с установки автомобиля на ровную и удобную площадку с таким расчетом, чтобы можно было открыть свободно боковые двери и проводить ремонт;

Тестером проверяем работоспособность предохранителей, при наличии неисправности проводим замену. Если все нормально, то ставим на место;

Второй причиной может быть фишка с контактами, которая подключается к блоку предохранителей В виду постоянных вибраций и силы трения, пластмасса вырабатывается и контакты просто отходят. Выяснить это можно очень просто: включить рычаг дворников и пошевелить фишку. Если они заработали, то вся причина в ней, если нет, значит идите далее;

Закрываем капот. Со стороны салона залазием максимально возможно под торпеду и видим в передней нижней части лобового стекла электропривод для стеклоочистителей. Дело в том, что просто так к нему не добраться и не продиагностировать. Необходимо просто отвинтить болты, которые крепят консоль к кузову авто, отодвинуть ее назад, чтобы не мешала рабочему процессу. Запомните, что никакие провода отсоединять не надо, а то можете навредить или делать короткое замыкание;
Открыв себе доступ к моторчикам, можно отсоединить фишки и прозвонить систему тестером. После чего сделать заключение — работоспособен узел или нет, если нет, значит нужен новый мотор, старый уже не целесообразно перематывать. Срок службы перемотанного будет весьма не долгим;

Если с движками все в порядке , значит, ведем два провода от дворников в сторону предохранителей и тумблера и пытаемся выявить перетертость или разрыв. Нашли, обязательно необходимо его полностью заменить, никаких ручных скруток. Самый надежный и проверенный вариант — это спайка паяльником или новый провод. В противном случае рискуете получить короткое замыкание проводки и возможное возгорание;
Последняя преграда, это тумблер переключателя, который находится на рулевой колонке. Проверить его можно сняв полимерный кожух и прозвонив тестером. Если он нерабочий, то выход один – полная замена. Реанимации он уже не подлежит. Не бойтесь, стоит он копейки.

Вот теперь вы профессионал по теме, не работают дворники на ВАЗ 2109 и способны в дальнейшем проводить замену только своими руками. Удачи вам. Пусть ваши стеклоочистители никогда вас не подводят в непогоду.

Перестали работать дворники – выясняем и устраняем причину

Некачественная работа любого узла и элемента вашего автомобиля — это не просто дискомфорт в поездке, но и определенный раздражающий фактор. Вам каждый раз приходится сталкиваться с тем, что какой-либо предмет технологий не работает достойным образом и не предлагает достаточно высокого качества функционирования. Особенно сложно пережить такое для идеалистов, у которых все должно работать на высшем уровне и без проблем. Одним из самых досадных вариантов неполадок является выход из строя дворников. Если стеклоочистители перестали работать, машут произвольно или останавливаются вместе с выключением ручки управления прямо на середине стекла, стоит подумать о возможных неполадках. Здесь следует выделить несколько основных узлов, которые могут ломаться:

трапеция,
предохранитель дворников,
реле прерывистого режима стеклоочистителя,
ручка включения,
прочие элементы.

Можно отыскать причину и самостоятельно, а также обратиться за помощь в специализированные форумы, где обсуждают подобные проблемы. Нередко на форумах вы найдете такие же симптомы неполадки и сможете легко отремонтировать ваш автомобиль. Если дворники перестали работать, придется что-то предпринимать достаточно быстро. В ином случае придется испытывать значительные трудности при поездке в дождливую или просто мокрую погоду. Если дворники перестали работать зимой, то отсутствие возможности очистить стекло от налипающей грязи и постоянно липнущего снега просто не даст вам нормально ехать за рулем. Придется через каждый две минуты останавливаться и очищать лобовое стекло. Давайте рассмотрим самые распространенные проблемы с дворниками в современных автомобилях.

Факторы снижения ресурса

Сбой в работе очистительного механизма проявляется и в появлении мутных обширных пятен. Специалисты называют две причины. Первая — стеклоочиститель деформировался и не прилегает к поверхности стекла плотно. Вторая — под резинку попало вязкое вещество либо смола, в результате чего образовалась жирная пленка.

В таком случае попробуйте отмыть стекло с чистящим средством, лучше в автомойке, или отполировать специальной полиролью. Если это не поможет — дворник следует заменить.

Может возникнуть ситуация, что не работают дворники вовсе. Тогда лучше немедленно обратиться на ближайшую СТО, чтобы не подвергать риску ни себя, ни окружающих. Причина может крыться в выходе из строя трапеции тяги очистительного механизма, при которой дворник на стороне пассажира работает с перебоями либо остановился. Вторая причина — сгорел мотор устройства, тогда замены не избежать.

Если работающие щетки ударяют по кузову или после отключения останавливаются в неправильном положении, необходимо проверить правильность установки рычагов. Поправить их можно, внимательно изучив техническую документацию на автомобиль.

Если очистительный механизм двигается на одной скорости, то результат зависания щетки из-за сбоев в электродвигатели или неисправности в переключателе.

https://youtube.com/watch?v=Tk0dOikyv00

Нашли причину, почему не работают дворники? Чтобы ваш автомобиль не был обездвижен, даже если все остальное исправно, обратитесь к автоэлектрикам в Минске из каталога TAM.BY. Мастер произведет замену необходимых конструктивных элементов, и вы сможете продолжить движение. От того насколько оперативно будут устранены поломки, зависит безопасное нахождение на дороге вашей машины.

3 Поломка моторедуктора – последовательность действий при ремонте

Остановка дворников в произвольном месте вызывается поломкой редуктора. Устройство его такое, что заменить можно только шестерню. При поломке других деталей приходится менять его полностью. Причиной выхода из строя часто является примерзание щеток к стеклу зимой. Когда водитель поленился или забыл оторвать их, включил стеклоочиститель. Нагружается мотор, вал остается неподвижным, обмотки перегорают. Требуется снять и заменить электродвигатель.

На классике ремонт выполняется в такой последовательности:

ключом или головкой откручиваем рычаги, снимаем;
откручиваем крепление трапеции, снимаем пластмассовые вставки;
отключаем питание двигателя;
вытягиваем провод, открываем защитный чехол мотора;
с помощью головки откручиваем крепление моторедуктора;
давим на выступы рычагов внутрь, потряхиваем, покручиваем привод, вынимаем кронштейн и тяги.

Разъединяем детали механизма, отворачивая гайки. Все становится доступным: можно менять шестерню или установить другой электромотор. Сборка проводится в обратной последовательности.

Если сняли моторчик, нелишне взглянуть на него, даже если он рабочий. Осматриваем коллектор: если он сильно загрязнен и резинка не помогает, проходимся мелкой наждачкой. Бывает, износ настолько велик, что приходится менять якорь или мотор полностью. При дефектах на шестерне ее тоже меняем. Изношенная резьба на валиках рычагов или щетках требует полной замены комплекта тяг. Зачищаем пластину концевого выключателя шкуркой. Смотрим на состояние уплотнителей для проводки: неэластичные или полопавшиеся заменяем, сняв внутреннюю распорную втулку.

Плохо и медленно работают дворники на ВАЗ, дорабатываем

С наступлением весны на дороге появляются лужи и грязь, которые заставляют работать щетки стеклоочистителя чаще, чем обычно. Главная проблема, с которой сталкиваются владельцы автомобилей ВАЗ в этот период — это медленная работа дворников. Рассмотрим несколько способов, которые заставят работать щетки стеклоочистителя быстрей!

Дворники медленно работают, все дело в смазке

Почему медленно работают дворники? Чаще всего причина в том, что в моторедукторе высохла смазка. Потребуется снять трапецию и разобрать моторчик стеклоочистителя, вывернув несколько винтов. Смазываем все трущиеся места моторедуктора и трапеции стеклоочистителя. Медленная работа щеток также может быть связана со смазкой «литол», которая дубеть на морозе. Лучше использовать более «мягкие», зимние смазки, которые лучше ведут себя при минусовой температуре.

Меняем скорости работы дворников местами

Все знают, что у щеток стеклоочистителя ВАЗ 2110 две скорости (медленная и быстрая). Доработка заключается в том, чтобы поменять их местами. Для этого следует переставить провода в контактах 53 и 53b в подрулевом переключателе.Штатные режимы работы дворников:

Прерывистый режим, медленно.
Постоянный режим, медленно.
Постоянный режим, быстро.
Омыватель — постоянный режим, медленно.

Режимы работы щеток стеклоочистителя после доработки:

Прерывистый режим, быстро.
Постоянный режим, быстро.
Постоянный режим, медленно.
Омыватель — постоянный режим, быстро.

Про медленные дворники можно забыть! Результат работы первой скорости на видео:

Дворники плохо работают из-за нехватки мощности

Еще один способ избавиться от медленной работы стеклоочистителя — это заменить моторчик на более мощный, например, от иномарки (штатный моторчик ВАЗ 2110 — 7.5 ват, а от Volkswagen Transporter — 40 ват). Представленные в статье доработки подойдут и для владельцев ВАЗ 2109, 2114-15 и т.д. А какие методы увеличения скорости работы щеток знаете Вы? Напомним, на сайте также представлены другие доработки дворников, которые позволят решить проблемы связанные с плохой очисткой стекла (например, увеличенный размер щеток или зону очистки). Также поработайте над улучшением производительности омывателя.

Возможные причины

Проводка

Отсоедините колодку проводов стеклоочистителя. Далее нам понадобится тестер для наличия тока на этой колодке.

(Схема А) на клемме 6 должно быть напряжения порядка 12 вольт (в зависимости от степени зарядки аккумулятора), массу 4, предохранитель 4 и 5 (в монтажном блоке на схеме), переключатель, замок зажигания и т.д.

Как правило, отсутствие какого либо контакта свидетельствует об окислении проводов в монтажном блоке, поэтому внимательно изучите схему, зачистите нужные провода.

Неработоспособность подрулевого переключателя дворников

Для проверки – включаем сначала первый режим, затем второй (второй и третий щелчок на подрулевом переключателе), затем проверяем на колодке стеклоочистителя наличия тока 12в на 1 и 2 разъеме соответственно.

Если же тока нет, пробуем переключатель. Если замена не помогла – ищем обрыв в проводке.

Мотор-редуктор

Для его проверки, мотор-редуктор нужно демонтировать, попробовать включить на прямую от аккумулятора. Так же стоит отметить, что мотор-редуктор включает себя биметаллический предохранитель. На новых моделях мотора-редуктора он находится в самом моторе, на старых – рядом с мотором или на его корпусе

Обязательно обратите на него внимание

Если мотору пришел конец – не спешите его менять. Он перебирается за пару часов. Скорее всего на нем стерлись щетки или просто нет смазки.

Описываем подробно проблему: включаем любой из режимов работы стеклоочистителей, но щётки стоят на месте без движения или вибрируют. Так же отчетливо слышен звук работы мотор-редуктора стеклоочистителей.

1 Основные неисправности – способы устранения

Если не работают дворники ваз 2107, поиск неисправности начинают с простого: проверки предохранителя. При целом предохранителе возможны повреждения проводов или окисление наконечников. Зачищаем наконечники, устраняем повреждения. Неисправность может скрываться и в переключателе режимов, его меняем. Возможно, износились или зависли щетки электродвигателя. Заменяем их новыми или устраняем зависание, коллектор зачищаем мягкой канцелярской резинкой.

Если предохранитель рабочий, а дворники не двигаются, возможно, они примерзли к стеклу. Иногда водители бросают в отсек, где находится механизм дворников, различные предметы. Они могут застопорить работу дворников. Иногда по каким-то причинам происходит деформация рычагов трапеции. Их выравниваем или заменяем новыми. Самое неприятное, что может случиться – это короткое замыкание обмотки электродвигателя. Если это произошло с якорем, можно его заменить, а лучше при любом коротком замыкании купить и установить новый двигатель.

Дворники работают в двух режимах: постоянном и прерывистом. Отсутствие прерывистого режима указывает на неисправность переключателя или реле. Их придется заменить. Может замкнуть проводка на контактной стойке, ремонтируем ее устранением замыкания. Случается, что положение переключателя для прерывистого режима вызывает безостановочную работу дворников. Вероятно, неисправно реле – его меняем. Иногда реле дворников можно исправить. Дворники могут не работать прерывисто, если увеличен зазор между контактами реле, или не останавливаются, когда они спеклись. В обоих случаях регулируем зазор.

Иногда дворники работают неправильно: останавливаются в самом неподходящем месте, в исходное положение не возвращаются. Вероятно окисление контактов концевого выключателя электродвигателя или происходит неполное замыкание. Контакты зачищаем, пластину выключателя подгибаем. Неподвижные дворники при работающем электродвигателе свидетельствуют о том, что разрушена шестерня в редукторе двигателя или слабо закреплен кривошип на оси. Шестерню меняем, проверяем крепление кривошипа, затягиваем крепление.

Устройство и принцип работы

Работа дворников основана на небольшом электрическом двигателе постоянного тока. В него встроен редуктор.

Как и во многих электромоторах, у привода дворников имеется в конструкции якорь. Внутри него располагается 3 щётки. Именно они позволяют щёткам работать в 3 перечисленных выше режимах. Помимо этого, система состоит и из других важных элементов. А именно:

переключатель режимов работы, который представлен в виде подрулевого рычага;
реле, отвечающее за активацию прерывистого режима работы;
дополнительное реле;
биметаллический предохранитель;
концевой выключатель.

Выключатель, как и предохранитель, располагаются непосредственно в корпусе редуктора электродвигателя. Все остальные элементы находятся в специальном монтажном блоке. А сам блок конструкторы чаще всего располагают под капотом транспортного средства.

Вполне логично, что все компоненты электрической схемы соединяются между собой, используя проводку и монтажные колодки.

Принцип работы понятен. На электромотор подаётся напряжение, он получает необходимый ток, что позволяет привести в движение щётки на той или иной скорости. Реле позволяют выбирать нужную скорость, а подрулевой переключатель активировать тот или иной режим работы.

Как решить проблему невозврата дворников

Первое, с чего следует начать, так это с выполнения следующих действий:

Проверьте, корректно ли были установлены дворники на шлицы привода. Дополнительно оцените текущее состояние трапеции. Повышенного внимания в этой ситуации заслуживает кривошип привода. Если сборка действительно была выполнена неправильно, тогда просто разберите узел и соберите, только уже в нужной последовательности, согласно схеме конкретной ваших стеклоочистителей. Тут поможет руководство по ремонту и эксплуатации.
Осмотрите тщательно шлицы привода. В некоторых случаях они ломаются, изнашиваются и могут даже начать крошиться. Как результат, шлицы начинают проскальзывать, что и мешает дворникам вернуться в исходное состояние. Не исключено, что рычаг дворника соскочил со своего посадочного места.

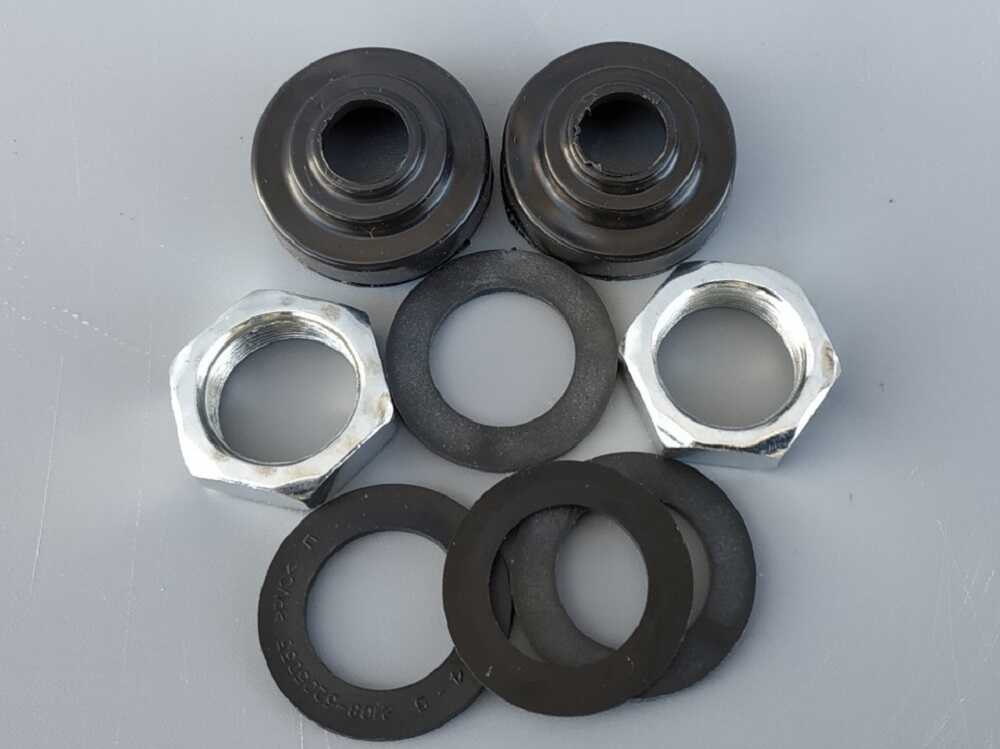

Для устранения поломки потребуется приобрести ремкомплект, а заменить изношенные компоненты системы очистки лобового стекла.

Случается и так, что щётки перестали нормально работать и при этом остановились посередине автомобильного лобового стекла, но поблизости нет сервиса для устранения проблемы. Её можно решить своими руками, если в багажнике вдруг окажется дрель или шуруповёрт со свёрлами.

Высверлив несколько отверстий, подручными средствами можно зафиксировать рычаг дворников. Для снижения трения место сверления обильно смазывается какой-нибудь имеющейся смазкой.

Проблема лишь в том, что достаточно редко автомобилисты возят с собой шуруповёрты аккумуляторного типа и свёрла. Что уж говорить о сетевой дрели, которую точно не получится запитать от автомобиля.

Проверка электропроводки

Далее нужно проверить электрическую проводку на предмет её целостности. Здесь потребуется не выключать зажигание и в таком состоянии сделать замеры напряжения на разъёме привода.

Нормальным считается напряжение около 12 В. Если напряжение на контактах разъёма отсутствует, это говорит о наличии неисправностей.

Наиболее вероятная причина — это обрыв электропроводки на участке цепи. Но проверку лучше начинать с предохранителя, расположенного в монтажном блоке. Бывает так, что он перегорает по тем или иным причинам. Если предохранитель целый, тогда двигайтесь последовательно по всей электрической проводке, идущей на стеклоочистители. Также не забудьте проверить целостность реле.

Обнаружив обрывы, нарушенные контакты или перегоревшие элементы, их требуется заменить. Проводку при обрыве лучше заменить на новую, а не просто изолировать старые провода с помощью изоленты. Это даст лишь временный эффект. Но в итоге повреждённая проводка может стать причиной регулярных неисправностей и нестабильной работы дворников на машине. Лучше потратить немного больше времени, но поменять повреждённые провода. Реле и предохранитель также идут под замену, если на них обнаружены признаки неисправностей.

Оказавшись здесь, не лишним будет почистить, а также подогнуть немного контакты на монтажных разъёмах привода дворников. В определённых ситуациях это тоже решает проблему установки щёток.

Электромотор и выключатель

Ещё одна вероятная причина, из-за которой дворники на машине не встают полноценно на место, а залипают посередине лобового стекла, это электромотор, либо же выключатель моторчика.

В такой ситуации самым правильным решением будет полная замена электрического двигателя. О ремонтопригодности говорить приходится довольно редко. Это элемент, который тяжело поддаётся восстановлению. Поэтому тратить на это время и силы не самое разумное решение. К тому же, новые электромоторы стоят недорого. Даже на элитные иномарки.

Существует и другие неисправности, из-за которых дворник не просто не хочет опускаться в самый конец лобового стекла, но и залипает в различных других положениях, полностью прекращает работу.

Если вышел из строя только левый или правый дворник, то здесь наиболее вероятно причина кроется в механической неисправности. Когда же залипает один и второй стеклоочиститель, то тут уже в большей долей вероятности приходится говорить об электрических поломках.

Столкнувшись с ситуацией, которую вы не можете решить своими силами, лучше обратиться за профессиональной помощью.

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Дворники не возвращаются в положение покоя

Причин такой неисправности может быть несколько. Скорее всего, проблема в том, что вы уже разбирали трапецию или моторчик, после чего неправильно выставили дворники. Кроме того, причиной того, что стеклоочистители не возвращаются на место, может быть неисправность концевого выключателя мотор-редуктора (в таком случае моторчик, вероятно, придется менять) или поврежденные шлицы привода щеток.

Всем привет. Случилось такое несчастье. В один прекрасный момент просто перестали работать «дворники». Первая мысль — предохранитель. Залажу под капот — выгорел соответствующий предохранитель. Ставлю другой — тут же выгорает. Еще один — так же. Отключаю контакт от моторчика, ставлю предохранитель, только подключать контакт — выгорает. Ну ладно. В силу очень жесткой необходимости и зная некоторые особенности русского «авось», беру отвертку и стороной рукоятки слегка обстукиваю со всех возможных сторон моторчик. Ставлю предохранитель, подключаю моторчик — тишина. Включаю «дворники» — работают! На том и сказки конец. А кто починил — тот молодец. Хрен там был… Мы не в сказке.

На следующий день та же фигня. А у нас еще назло неделя дождливая такая выдалась. Открываю капот и по отлаженной схеме провожу «ремонт». Хрен. Ладненько… Еду на работу так как есть. А должен сказать вам, в дождь да без дворников — удовольствие специфическое…

Вечером решаюсь на замену моторчика ибо так дальше жить нельзя. Но, узнав цену в 3000 рублей

, неделю ожидания и заглянув в семейный бюджет, понимаю, чтоэтот моторчик еще не так уж и плох +))) Зачем раньше времени хоронить?+)))

Предпринимаю попытку самостоятельного ремонта №1.

Хотя ремонтник из меня как из гопника ревматолог. Чтоб вы понимали — моторчик стеклоочистителя я рассматривал в первый раз в жизни. Нет, я не блондинка. Просто не люблю копаться в машинах и делаю это крайне редко и только в самых критических ситуациях.

Функция и принцип действия дворников

Ключевой задачей механизма щеток стеклоочистителей является очищение ветрового стекла от воды при дожде, а также попадающих на его поверхность в процессе передвижения осадков грязи. Работают данные дворники при помощи специальных механизмов.

С помощью схемы тяг и шарниров обеспечивается некруговое движение специальных конусов, они только обеспечивают поступательно-вращательное действие, после чего возвращаются обратно. Почти в каждом авто имеется два дворника. Схема тяг и шарниров выполнена таким образом, чтобы приводные конусы работали синхронно, что способствует одновременному перемещению рычагов дворников. Это помогает предотвратить их соприкосновение.

Зачастую на заднее также устанавливается дворник. Его функция аналогична, но схема немного проще. Привести в движение дворник заднего стекла помогает электродвигатель, так как работают эти механизмы практически одинаково на всех автомобилях. Чаще всего он расположен поблизости от приводного конуса рычага, но начинает его перемещение с помощью маленького зубчатого редуктора.

Подводим итоги

Если надежная работа стеклоочистителя является вашим приоритетом, следует обращать внимание на все возможные варианты выхода деталей из строя. Стучащая трапеция должна привлечь ваше внимание и определенным образом заставить изучить ситуацию. Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену

Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше

Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену. Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше.

Качественная работа дворников необходима в любом автомобиле, так что следует сразу же решать все возникающие проблемы с учетом их особенностей и технических сложностей. Замена реле может быть выполнена и в гаражных условиях, а вот поменять трапеция и мотор дворников лучше в сервисном центре. Так вы сможете без особых проблем получить необходимые возможности эксплуатации машины и обзавестись необходимыми качествами работы периферийных устройств. А вы когда-нибудь сталкивались с неисправностями в работе дворников?
