Синхронизация и чистка карбюраторов мотоцикла

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота маховика. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор. В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания.
2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель, а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.

Двухтактный дизельный двигатель работает по такому же принципу, только у него отсутствует свеча зажигания, а воспламенение топлива происходит от сжатия. Поэтому степень сжатия в дизельных двс намного выше бензиновых.

Возможные неисправности карбюраторов мотоцикла

Мощность и другие качества мотоциклов зависят от того, как работают карбюраторы. Именно от правильной регулировки карбюраторов зависит, как будет заводиться мотоцикл, его скорость и управление.

Многие ошибочно считают, что карбюратор довольно простое устройство. Но он является достаточно сложным устройством. Именно в нем проходят различные процессы смесеобразования. Их сложно оценить даже лабораторно. И если дозирующие системы или какой-либо узел карбюратора неисправны, определить причину бывает очень сложно. Поэтому работа карбюратора оценивается по косвенным признакам. По ним оценивается качество горючей смеси, которое готовится в карбюраторе. Распознавать это можно, но с опытом. А в первое время перед регулировкой карбюраторов проверяется система зажигания и правильность ее установки.

Горючая смесь, чтобы процесс сгорания был нормальным, может менять свой состав. Это зависит от многих факторов – время года, режим работы двигателя и другие факторы. Но для конкретного случая ее состав должен быть определенным. И самые маленькие погрешности приводят к повышенному расходу топлива, а двигатель будет работать недостаточно хорошо.

Образуемая смесь разного состава одинаково замедляет разгон, снижает скорость, перегревает двигатель. Каким способом определяется качество получаемой смеси? Для этого вам нужно прокатиться по дороге и заранее приготовить пластину. Двигаясь с небольшой скоростью, перекройте этой пластиной четвертую часть размера входного патрубка. И наблюдайте за изменением скорости вашего мотоцикла.

Возможные варианты:

• Богатая. При таком составе снизится скорость мотоцикла достаточно заметно, и также у двигателя снизятся обороты.
• Обогащенная. Эти показатели снизятся ненамного.
• Обедненная. Незначительно повышается скорость.
• Бедная. Эта смесь значительно увеличит скорость.

В каком случае состав смеси нарушается? Когда воздуха подается мало, или топлива, наоборот, много, смесь получается богатая. Значит, регулировка карбюратора произведена неверно или засорился воздушный фильтр. Горит такая смесь с меньшей скоростью. Не успевая полностью сгорать в цилиндре, она догорает уже в выпускной системе. Отсюда появление нагара. А он в виде смолистых отложений может уменьшить мощность двигателя, а цилиндр перегревается. В результате, перерасход горючего.

Если в горючую смесь поступило большое количество воздуха, а топлива, наоборот, меньше, она получается бедной. Причин этому может быть много. Неплотно соединены части карбюратора, поэтому поступает посторонний воздух. Могут засориться топливные жиклеры, причин может быть несколько. Прогорает такая смесь с еще меньшей скоростью, чем богатая. Результат использования бедной смеси – увеличенный расход топлива, перегрев двигателя, уменьшение его мощности. Возникновение хлопков в карбюраторе.

Как определить, в которой системе готовится та или иная смесь? Если двигаясь на спуске или при ускорении, вы слышите хлопки, значит, неисправна система холостого хода. В случае если хлопки возникают, когда двигатель набирает большие обороты, у вас появились неисправности в главной дозирующей системе. Можно поменять износившиеся детали карбюратора или его самого.

Синхронизация карбюраторов мотоцикла

Синхронизация карбюраторов производится через 6000 км., через пол года или после регулировки клапанов. Синхронизация влияет на мощность (не сильно), отклик (сильно), холостой ход (сильно), расход топлива (слабо) и старт мотоцикла (существенно).

Синхронизация — это точная процедура с невысоким уровнем сложности. Для синхронизации используется одноименный прибор — синхронизатор. Синхронизатор представляет собой набор измерителей разреженности. Измеритель разреженности это вакуумный датчик с клапаном. Клапан нужен для сглаживания колебаний стрелки при замере разреженности. Для синхронизации используются наборы из 4х или 2х головок. Рекомендую использовать 4х головочный прибор. Двухприборный синхронизатор не позволит вам добиться той же точности что и четырех. Кроме того, используя две головки, вы тратите вчетверо больше времени достигая вдвое меньшую точность.

Вам понадобится дополнительный источник топлива

1. Разогрейте мотоцикл до рабочей температуры. Снимите бак, и воздушный фильтр, найдите места подключения головок прибора. Чтобы найти точки подключения надо следовать простой логике. Суть синхронизации — это выставление одинаковой разреженности, образующейся в коллекторе, через который смесь из карбюраторов попадает на входные клапаны и затем в цилиндры. Как правило, именно в этих коллекторах надо искать заглушки точек съема. Часто, разреженность используется в мотоцикле для управления оборудованием (клапан системы вторичного дожига, клапан вентиляции карбюратора и т.п.) поэтому к части точек съема уже могут быть подключены трубки. На фотографии задействованы три из 4ех точек съема, на одном была заглушка.

2. Подключите прибор к точкам съёма. Предварительно запомните разводку задействованных точек. Где имеется, снимите резиновые трубки с адаптеров задействованных точек съема и вкрутите адаптеры в те точки, где стоит заглушка, наденьте трубки синхронизатора на адаптеры. В случае, если доступ к точкам съема затруднен — поднимите карбюраторы, вытащив их из патрубков, подключите прибор, затем усадите карбюраторы на место.

3. Запустите мотоцикл

4. Отрегулируйте клапаны датчиков разреженности так, чтобы стрелки датчиков реагировали на малейшее изменения разреженности и, в то же время, как можно меньше колебались. Во время синхронизации, иногда приходится калибровать прибор снова. Как только вы видите, что стрелка перестала реагировать на изменения — отпустите клапан.

5. Синхронизация производится тремя винтами, расположенными на карбюраторной сборке. Первый винт, синхронизирует первый карбюратор со вторым — расположен между первым и вторым карбюраторами. Третий — синхронизирует третий карбюратор с четвертым, регулировочный винт расположен между третьим и четвертым карбюраторами. Второй, центральный винт, синхронизирует 1, 2 с 3 и 4 карбюраторами синхронно. На рисунке изображена последовательность синхроницации. Сначала левый болт, затем правый, потом — центральный.

Синхронизация карбюраторов мотоцикла Honda CB400 NC31.

Необходимое для синхронизации карбюраторов оборудование.

Другим концом втыкаем в топливный шланг. Саму бутылку подвешиваем куда-нибудь повыше. Обычно мы вешаем ее на проволоке на руль мотоцикла.

Синхронизация карбюраторов мотоцикла Honda cb400 NC31.

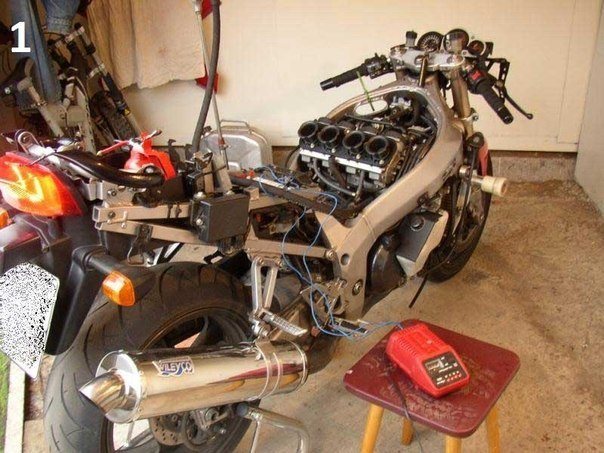

1) Снимаем седло и бензобак.

2) Подключаем нашу бутылку с капельницей. 3) Выкручиваем винты, служащие заглушками отверстий для синхронизации. Вот это для новичка самое интересное! Найти их!)) Обычно в подобных статьях этому моменту не уделяют должного внимания, хотя в первый раз всегда ищешь их довольно долго. Мы искали ровно столько времени, сколько требуется на опустошение этого шлема:

В итоге нашли заглушки, конечно же, и, чтобы вы могли сберечь свое здоровье, я их попутно сфотографировал) Заглушка отверстия для синхронизации крайнего правого цилиндра находится на рубашке цилиндра между ребрами.

А вот заглушки двух средних цилиндров искали долго и я замучился, пытаясь сфотографировать их так, чтобы их было легко найти. В итоге вот:

1) Красным. Винт, который и является заглушкой для синхронизации второго слева карбюратора. 2) Зеленым. Крайний левый карб. 3) Зеленым. Хомут крепления второго слева карба к впускному коллектору.

1) Красным. Винт-заглушка для синхронизации второго справа карбюратора. 2) Зеленым. Крайний справа карб. 3) Зеленым. Второй справа карб. 4) Зеленым. Хомут крепления второго справа карба к впускному коллектору.

Ну вот, надеюсь, теперь без труда найдете.

4) Выкручиваем заглушки отверстий для синхронизации и вкручиваем в них штуцеры синхронизатора.

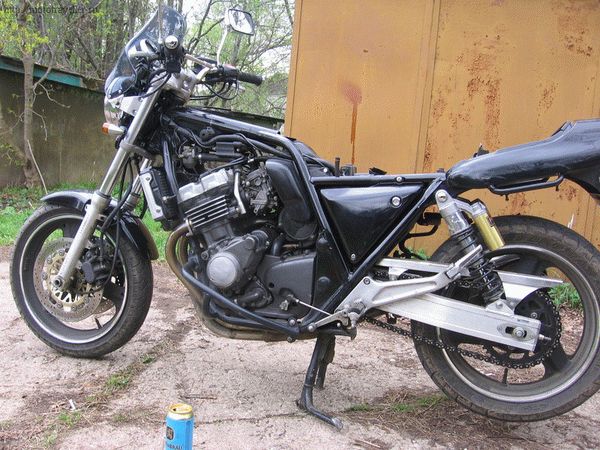

Мотоцикл при этом приобретает такой немножко стимпанковый внешний вид)

Подключаем прибор, натянув на штуцеры трубки синхронизатора.

5) Заводим мотоцикл и калибруем синхронизатор. В начале статьи, когда рассказывал про синхронизатор, говорил про регулировочные винты. Когда винты до конца затянуты, прибор ничего не показывает, а когда слишком расслаблены, стрелки синхронизатора слишком сильно дрыгаются. Наша цель – найти такое положение регулировочных винтов, чтобы стрелка чуть-чуть, совсем немного плясала. Об этом даже засняли небольшое видео, чтобы было нагляднее.

Дальше можно немного побаловаться)

И можно начинать синхронизацию.

6) Синхронизация карбюраторов мотоцикла Honda cb400 NC31.

Как вы уже поняли, непосредственно до синхронизации карбюраторов у нас в этот раз руки не дошли, видео у меня нет Сниму, когда буду синхронить карбы на своем мотоцикле, выложу отдельным постом. А пока просто объясню в картинках, как это делается, хоть это и не так наглядно, как на видюшке.

Короче так: между карбюраторами находятся три регулировочных винта. На фотографии красным я пронумеровал карбюраторы, зеленым обозначил как раз эти винты. Мы должны завести мотоцикл и посмотреть на показания прибора. Сначала, подкручивая первый зеленый винт синхронизируем работу первых двух карбюраторов. Потом повторяем процедуру, подкручивая второй зеленый винт. Таким образом, мы синхронизируем работу карбов: первого со вторым и третьего с четвертым. Потом мы подкручиваем третий зеленый регулировочный винт, который находится посередине, тем самым синхронизируя работу двух пар карбюраторов.

До регулировочных винтов совсем не так просто добраться. Подкручивать их удобно, когда газ немного открыт. Винты эти крутятся, двигатель скоро становится горячим и подкручивать их приходится при заглушенном моторе. Но это доставляет неприятности только в первый раз, потом все, как по маслу.

Постарался сфотографировать регулировочные винты, чтобы было понятно, где они находятся. В принципе, их не сложно найти – они все с пружинками)

На фото: 1) Красным. Регулировочный винт 1 и 2 карба. 2) Зеленым Крайний левый карбюратор. 3) Зеленым. Второй слева карбюратор. 4) Зеленым. Планка, открывающая подсос на всех 4-х карбах.

Добиваемся, чтобы прибор показывал одинаковое значение для всех четырех карбюраторов. И все.

7) Собираем прибор, завинчиваем заглушки, собираем мотоцикл.

Ну вот и все, надеюсь, статья будет кому-то полезна, и также надеюсь, что показал, насколько это не сложный процесс, синхронизация карбюраторов мотоцикла.

ВНИМАНИЕ! Оказываем услуги по синхронизации карбюраторов мотоциклов Honda cb400sf и Honda cb600 Hornet! Цены очень божеские!

Синхронизатор – что это за зверь?

К сожалению, «стандартным» набором байкера (ключами, головками, болгарками) отсинхронизировать карбы невозможно. Все равно придется приобретать специальный инструмент – синхронизатор. Он производится фабрично, и еще на производстве рассчитывается в соответствии с разряжением, соответствующим ему в патрубках при работе мотора на холостых.

Существуют синхронизаторы с механическим и электронным табло. Вторые – намного проще в использовании, поскольку пропадает необходимость следить за несколькими стрелками одновременно.

Суть устройства заключается в измерении давления воздуха в камерах карбюраторов. Поэтому главными его деталями являются манометры – по одному на каждый цилиндр. Под каждым из них расположен штуцер для регулировки — его также придется крутить во время процесса, чтобы стабилизировать стрелку.

Стоят такие штуки очень недешево, поэтому многие умельцы делают его собственноручно. Простейший синхронизатор из двадцатикубовых шприцов собирается за пол часа, и работает ничем не хуже покупного.

Алгоритм проведения

Чтобы правильно отсинхронизировать карбюраторы, понадобится получить к ним доступ. Для этого нужно снять бак, воздушный фильтр, и все прочие узлы, мешающие работе; При этом обязательно подключить к карбам аналог бензобака, вплоть до пол литровой бутылки, подвешенной к потолку, поскольку процедура проводится на работающем моторе, и без топлива не обойтись; К специальным выходам, предназначенным именно для настройки карбов, подсоединяется шланг от синхронизатора; Двигатель запускается, выжидается время на прогрев, чтобы добиться максимальной стабильности в работе; Холостой ход устанавливается на минимальное значение, при котором мотор не глохнет; По показаниям электронного табло или стрелок на приборе становится понятно, есть ли необходимость в синхронизации. Если везде одинаковые показатели, значит, ничего делать не нужно. Если же данные разнятся, то придется регулировать расположение дроссельной заслонки на отдельных карбах

В случае с самодельным синхронизатором из шприцов важно добиться одинакового уровня жидкости в них; У четырехцилиндровых байков сначала настраивается синхронная работа 1-го и 2-го карба, потом – 3-го и 4-го. А после первая и вторая пара уже синхронизируются между собой. Помните, что если вы являетесь обладателем двухцилиндрового оппозитного мотоцикла Урал или Днепр, с отдельными выхлопами для каждого цилиндра, то синхронизацию можно проводить и вовсе на слух

Помните, что если вы являетесь обладателем двухцилиндрового оппозитного мотоцикла Урал или Днепр, с отдельными выхлопами для каждого цилиндра, то синхронизацию можно проводить и вовсе на слух.

Регулировка пускового устройства карбюратора 2105, 2107 озон

О бедной смеси и двухтактном двигателе

Если ваш карбюратор настроен не совсем правильно, может случиться такая ситуация, что двигатель будет работать на бедной смеси. Бедная смесь – это когда бензина в ней меньше положенного, а воздуха – больше. Казалось бы – ну чего такого, ну будет потише гореть, зато не перегреется. А на самом деле – всё наоборот! Двухтактный двигатель не имеет раздельной системы смазки. Масло в движущиеся детали (поршень и стенки цилиндра, а также коренные подшипники коленвала, игольчатый подшипник шатуна) попадает именно из топливной смеси. Бедная смесь – это не только недостаток бензина, но и недостаток масла. Коленвал вращается с огромной скоростью – тысячи оборотов в минуту, поэтому подшипники должны всегда хорошо смазываться.

В конечном итоге недостаточное количество смазки приведёт к сильнейшему разогреву деталей двигателя. Выгорят подшипники и могут развалиться на части. Прогорит головка поршня. Отломившиеся куски деталей повредят внутренности двигателя.

Конечно, не обязательно всё сразу развалится, но вот тепловые прихваты поршня, можно сказать, обеспечены.

Поэтому крайне важно контролировать качество смеси. Это можно сделать визуально, вывернув свечу (об этом я уже писал не раз)

Признаки бедной смеси – это белый изолятор.

Что может стать причиной бедной смеси? Прежде всего, неотрегулированный карбюратор. Как настроить карбюратор, вы можете прочитать в отдельной статье.

Другая причина – подсос воздуха в топливных магистралях. Это, как правило, плохая или отсутствующая прокладка.

И третья причина – это фильтры нулевого сопротивления, установленные вместо штатного поролонового фильтра. Если вы поставили на свой скутер ФНС, обязательно необходимо отрегулировать карбюратор, потому что такой фильтр по своей конструкции обедняет смесь.

Вообще, на двухтактном двигателе лучше переборщить со смесью, чем ездить на бедной. Богатая смесь хоть и приводит к образованию нагара, но нагар этот не столь страшен, как перегрев.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

Способы регулировки карбюраторов Днепр

С помощью пальцев найти дроссельные заслонки. После этого помощник должен медленно открыть ручку газа. Следим за тем, когда одна из заслонок изменит свою позицию. Затем необходимо выставить вторую заслонку, с помощью натяжителя троса. Таким образом, заслонки будут открываться и закрываться одновременно.

Регулировка карбюратора ваз 2107 своими руками

2 способ – необходимо просверлить небольшое отверстие в карбюраторе между головкой цилиндра и диффузором.

Затем в это отверстие вставляется штуцер. Такие действия проделываем с обоими цилиндрами. К обоим штуцерам присоединяем манометры. Необходимо брать манометры, которые показывают не только давление, но и растяжение. Заводим мотор и плавно открываем газ. С помощью тросов необходимо отрегулировать, чтобы на обоих приборах происходили одинаковые изменения. На показания, пока что, внимания не обращаем.

После того, как синхронность удалось отрегулировать, приступаем к настройке качества и количества смеси, которая затем поступает в двигатель. Регулирование производится при помощи винта качества, расположенного сбоку.

Данный винт регулирует подачу воздуха в карбюратор. Закручивая винт, смесь обогащается, то есть, количество воздуха уменьшается, а выкручивая винт, получаем обратный результат. Для этого следует завести двигатель и установить одинаковые обороты на обоих цилиндрах.

Первоначально следует установить наименее возможные обороты и закрутить винт качества полностью, а затем, откручивая винт, меняем обороты. Главное, действия на обоих цилиндрах выполнять синхронно. Это можно сделать, постоянно следя за показателями манометра.

Регулировка карбюратора Днепра показана на видео.

Процедура синхронизации

Итак, карбюратор мотоцикла, к примеру, прочищен и подготовительные к синхронизации меры проведены – что делается дальше? Теперь начинается процедура по синхронизации работы нескольких узлов. Проводится она в несколько этапов:

1. Так как синхронизация карбюраторов – это выставление равных величин разряжения воздуха на холостом ходу, работать придётся с настройками дроссельных заслонок каждого узла. Учитывая этот факт, необходимо получить доступ к ним. Для достижения данной цели достаточно демонтировать все узлы мотоцикла или иного агрегата, которые мешают полному доступу к карбюратору;
2. После этого проводится демонтаж бензобака, питающего мотор, карбюраторы которого настраиваются, и к каналу питания подключается ранее подготовленный бакозаменитель. Получить наибольший эффект от синхронизации поможет снятие воздушного фильтра, конечно, если он имеется;
3. Затем начинается самый ответственный момент – непосредственно синхронизация. Для этого, во-первых, к специальным каналам, предназначенным именно для синхронизации, подсоединяется каждый топливопровод, имеющийся в конструкции синхронизатора. Найти то место, куда их нужно подсоединить. Для этого надо найти заглушки на корпусе карбюратора и демонтировать их. После установки синхронизатора мотор агрегата заводится, прогревается и проводится настройка холостого хода на минимальные колебания, которые рекомендует производитель. Если на всех манометрах или вакуумметрах показатели равны, то ничего предпринимать не следует. В ином случае достаточно подкрутить или открутить соответствующий винт, регулирующий расположение дроссельной заслонки.

Важно! Синхронизация проводится сначала между 2 соседними карбюраторами, а после между их парами. То есть, если карбюратора 2, то придётся подкручивать в нужное положение лишь 1 винт, если 4 – то по 1 винту для двух рядом расположенных карбюраторов и ещё 1 для синхронизации пар между собой, и по аналогичному признаку далее

По итогу синхронизации необходимо, чтобы показатели всех измерительных приборов были равны. Только в таком случае настройку можно назвать успешной. На этом наиболее важная информация по сегодняшней теме подошла к концу. Надеемся, материал был для вас полезен. Удачи в синхронизации карбюраторов и на дорогах!

Несколько карбов вместо одного

Ни один автомобиль, каким бы топовым он не был, не лишён недостатков. Отечественных авто это касается в первую очередь. Российские модели просто созданы для различных экспериментов, дающих возможность модернизировать и улучшать заводские параметры.

Возьмём, к примеру, «классику». Большинство жалоб у владельцев этих машин связано с тем, что на высоких оборотах воздух и топливо начинают плохо поступать в мотор. Дело в том, что смесь на повышенных оборотах поступает неравномерно. В два клапана идёт чересчур насыщенная, в другую пару клапанов – менее концентрированная ТВС. Отсюда возникают неравномерности работы, вплоть до поломки и быстрого износа.

Два карбюратора на автомобиле

Очевидно, что за смешивание топлива на «классике» отвечает карбюратор. Учитывая его конструктивную недоразвитость, любители этих авто в своё время нашли превосходный и эффективный способ решить проблему. Модернизация двух карбюраторов позволит системе подавать горючее равномерно, а самое главное, с одинаковой концентрацией. Силовая установка получает большую мощность, крутящий момент повышается тоже.

С другой стороны, говорят, что установка двух карбов приводит к увеличению расхода горючего. На самом деле это не так. По факту объём потребляемого бензина не превышает 10 л/100 км в городе, что считается нормальным показателем для «шестёрок», «семёрок» и т. д.

Статья в тему: Что такое автомобильный прикуриватель и как его подключить

Однако недостатки всё-таки имеются. Связаны они в первую очередь с ценой на модернизацию. Во-первых, если учесть стоимость двух карбюраторов. Во-вторых, приплюсовать дополнительные расходники. Всё вместе предоставят владельцу ощутимые затраты, но что не сделаешь ради лучшей динамики, быстрого разгона и плавного хода.

Алгоритм проведения процедуры

Начинать следует с грамотной подготовки.

1. Выполнить корректировку приводов заслонок.
2. Снять топливный бак (мотоцикл), демонтировать воздушный фильтр и блок карбов (если предусмотрено модификацией).
3. Подключить диагностирующие шланги через особые вакуумпорты. Их несложно отыскать по заглушкам.

После подготовки осуществляется настройка.

1. Прогреть силовую установку, скорректировав клапаны аппарата на уменьшенные показатели колебаний.

Синхронизация обязана проводится в режиме ХХ. Величина оборотов определяется производителем. Надо посмотреть в мануале. К примеру, на 2-цилиндровых моторах процедура выполняется путём регулирования основного винта, который оказывает влияние на положение ДЗ обоих цилиндров. Располагается он в большинстве случаях между карбами.

Схема синхронизатора

А вот для 4-цилиндровых установок помимо базового винта задействуются ещё и регулировочные штуцеры. Один из них управляет заслонкой в паре первый/второй цилиндры, другой — в паре третий/четвёртый цилиндры.

Для проведения процесса синхронизации необходимо выставить одинаковые показатели разряжения. Делается это методом вращения винтов. Вначале настраивается первый штуцер, затем винт, потом второй штуцер. Процедуру можно считать завершённой, если после стремительного повышения оборотов ДВС и уменьшения на холостом ходу, указатели всех приборов встают на одинаковые показатели разряжения.

Видео: как проводится сихронизация карбюраторов на мотоцикле

В заключение статьи несколько слов о синхронном карбюраторе Солекс. У него больше диаметры диффузоров, что даёт прирост мощности из-за более эффективного наполнения цилиндров. Если нет желания устанавливать два или четыре карбюратора, можно поставить именно такой.

Как сделать синхронизатор карбюраторов своими руками? наш вариант

Приветствую всех, кто решил ознакомится с моим опытом создания самодельного синхронизатора. Что подтолкнуло? 1. Высокая цена на заводские наборы 2. Интерес к процессу создания прибора 3. Желание научится сделать самостоятельно синхронизацию, а не платить в СТО.Как говорится: «Заплатить можно всегда, если у самого ничего не получилось.»

И так…

Прочитав кучу материалов о самодельных синхронизаторах, составил план покупок: 1. Вакуумметры Приобрел четыре устройства в интернете магазине с доставкой в краснодар. 2. Системы для капельниц Было потрачено 8 штук. 3. Шланг для подключения к мото. Для удобства приобрел 6 метров. Шланг для от системы омывателя в ВАЗ.

Фото процесса 1. Комплект систем и вакуумметров

Видео работы синхронизаторов до регулировки.

Синхронизатор карбюраторов

• ikeniborn
• Илья
• 9 февраля 2015 в 20:02
• 37
• ?

Как синхронизировать карбюраторы мотоцикла.

Синхронизация в данном случае это процесс регулировки синхронности работы дроссельных заслонок на любых карбюраторах, в которых количество камер (то есть число самостоятельных карбюраторов в составе полной батареи) больше одной. Этот процесс достаточно простой, но требующий специального оборудования и знаний.

Симптоматика примерно такая же, как при необходимости чистки карбюратора чихает и стреляет выхлопная труба, неровно работает двигатель, излишняя вибрация, увеличение расхода топлива, гуляние холостых оборотов. Очень хорошо будет, если вы перед проведением процедуры синхронизации выполните полную чистку карбюратора.

Как правило, в сервисных центрах это услуга так и называется чистка и синхронизация карбюратора. Специалисты не выделяют точного временного интервала, спустя который необходимо проводить синхронизацию. Все будет зависеть от вашего стиля вождения, от интенсивности езды и качества используемого топлива. В общем, если ваш двигатель работает ровно и стабильно, то в карбюратор лезть не стоит. Но если вы заметили первые признаки рассинхронизации, то соответствующие меры лучше принимать без промедления.

Выполнение

Будем считать, что вы уже почистили карбюратор, правильно его собрали и поставили на место, оставив демонтированными пластиковые детали, и сняли бензобак. Для выполнения процедуры вам потребуется синхронизатор карбюраторов. Синхронизатор, представляет собой несколько манометров, число которых зависит от количества камер в карбюраторе. Манометры необходимы для того, чтобы измерять давление во впускном клапане. Цена синхронизатора составляет примерно 3500 рублей, при том, что одна процедура синхронизации в сервисе будет стоит столько же.

Под каждым манометром присутствует регулировочный винт, который калибрует прибор, чтобы стрелка не моталась по сторонам. В следующем этапе необходимо подсоединить шланги от манометра к штуцерам. К коробке, как правило, очень много различных штуцеров, это позволяет работать со всеми типами карбюраторов.

Далее надо решить вопрос подачи топлива (так как бензобак у нас снят). В этой ситуации нам поможет система для промывки инжекторов с резервуаром и возможностью подключения пневматики. Топливо способно попасть в карбюратор без особого давления, поэтому вам вполне хватит обычной самодельной капельницы из пластиковой бутылки и шланга. Подающий шланг резервуара нужно совместить с подающим шлангом на карбюраторе. Теперь есть возможность завести мотоцикл.

Теперь необходимо подключить синхронизаторы. Штуцеры нужно будет вставить в отверстия во впускном патрубке, предварительно вытащив заглушки. Иногда поиск места на впуске найти достаточно сложно. Лучше не действовать наугад и обратиться к технической документации к мотоциклу.

После того, как вы подключили синхронизаторы и решили все вопросы, касающиеся подачи топлива можно приступать непосредственно к работе. Заводите двигатель и наблюдайте за стрелками манометров. Если стрелки остаются на нуле или судорожно трясутся, то вам необходимо будет воспользоваться регулировочными винтами для их стабилизации.

Между камерами карбюратора наверху, ближе к головке блока, находиться три винта с упорными пружинами, эти винты нужны для того, чтобы регулировать наклон заслонок. Камеры карбюраторов настраивают по схеме: сначала 1 и 2, потом 3 и 4, а в конце две пары между собой. Следуя этому принципу нужно добиться идентичных показаний на всех манометрах. Допускается только небольшая погрешность. Показатели в принципе не важны, главное, чтобы они были одинаковые.

Хоть в синхронизации карбюратора нет ничего сложного, но все равно данная процедура требует определенной усидчивости и как правило специального оборудования.

Это интересно: В чем причина заводится и сразу глохнет Лада Калина

Синхронизация двух карбюраторов

Немного пообщавшись с людьми на тему карбюраторов, я понял что для большинства мотоциклистов очень большая проблема отрегулировать два карбюратора на оппозитном двигателе.

Я, честно говоря, тоже не мало попрыгал возле своих К-65 пока отрегулировал и выработал технологию регулировки. А именно вся сложность заключается в том чтоб синхронизировать работу карбюраторов в режиме малых, средних и максимальных нагрузок. Другими словами на неправильно отрегулированных карбюраторах один цилиндр греется больше чем другой при движении по трассе. Причиной этому является не синхронное поднятие дроссельных заслонок, постоянно один карбюратор открыт чуть больше чем другой.

Что нам предлагают делать по книжке:

• установить мотоцикл на подставку;
• запустить двигатель;
• включить 4-ю передачу;
• выключить один из цилиндров, отсоединив провод высокого напряжения от свечи зажигания
• увеличить число оборотов двигателя до показаний спидометра 50 км/ч
• выждать несколько секунд, чтобы убедится в том, что режим стабилизировался, включить второй цилиндр и одновременно отключить первый;
• поднимая или опуская дроссель путем вращения штуцеров на крышках карбюраторов, добивается одинаковых показаний спидометра для обоих случаев. Поскольку регулировка может продолжатся достаточно длительное время, необходимо следить за тепловым режимом двигателя, не допускать перегрева.

Лично я этим способом никогда не пользовался, очень сложный и очень не технологичный способ. Я предлагаю действовать проще. Ниже описанным способом я регулировал Bing и К-65. После того как вы отрегулировали холостые обороты заглушите двигатель. Далее вам потребуется второй человек, помощник. Снимите патрубок воздухофильтра с карбюраторов (К-65). Указательным пальцем левой руки коснитесь дроссельной заслонки левого карбюратора. Одновременно указательным пальцем правой руки коснитесь дроссельной заслонки правого карбюратора. В этот момент второй человек должен очень медленно тянуть ручку газа. Вы почувствуете какая дроссельная заслонка (левого или правого карбюратора) будет подниматься первой. Добивайтесь одновременного поднятия дроссельных заслонок путем вращения штуцеров на крышках карбюраторов. Вот собственно и вся регулировка. Мне кажется это куда проще и точнее чем делать то что предложено в книжке. Данный способ может использоваться на любых карбюраторах

Какие бывают очистители карбюратора в виде жидкостей и спрея?

Данным способом нужно регулировать карбюраторы только после того как они будут нормально работать на холостых оборотах! Если по каким-то причинам вы после синхронизации трогали холостые обороты, вам придется синхронизировать карбюраторы

Технология синхронизации

Подготовка. Перед выполнением синхронизации необходимо выполнить регулировку приводов дроссельных заслонок. С мотоцикла снимается бензобак, если предусмотрено конструкцией этой модели, то демонтируется и воздушный фильтр. Для некоторых модификаций, возможно, придётся снимать блок карбюраторов. Подключения измерительных трубопроводов на ВПД производится через специальные вакуумные порты, которые легко найти по заглушкам.

Настройка. После подключения трубопроводов необходимо прогреть двигатель и отрегулировать клапаны вакуумметров на минимальные колебания. Если отпускать клапан, прибор будет больше реагировать на смену разряжений, при затягивании, наоборот, колебания стрелок станут меньшими.

Синхронизация карбюраторов должна производиться на оборотах ХХ, величина которых устанавливается производителем. Поэтому следует предварительно уточнить этот параметр в руководстве по эксплуатации. Ниже рассмотрим типовой порядок синхронизации карбюраторов. Однако в зависимости от конкретной модели двигателя, могут быть некоторые нюансы.

На двухцилиндровых двигателях синхронизация выполняется с помощью базового винта, которым управляется положение ДЗ 1 и 2 цилиндров. Как правило, он расположен между карбюраторами.

Для четырёхцилиндровых агрегатов, кроме базового винта дополнительно задействуют два регулировочных штуцера. Один винт для управления ДЗ в парах 1-2 и 3-4 цилиндров. Третий штуцер предназначен для управления ДЗ, соответственно, в 3 и 4 цилиндрах.

Синхронизация. Для синхронизации карбюраторов необходимо установить равные величины разряжения в ВПД путём вращения винтов. Сначала необходимо отрегулировать первый штуцер, затем третий винт, и в завершение – второй (центральный).

Синхронизация карбюраторов считается выполненной, если после резкого увеличения оборотов двигателя и сброса их до режима ХХ, стрелки всех вакуумметром показывают одинаковую величину разряжения.
