Как проверить шаровую опору на автомобиле без подъёмника за 10 минут?

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами

Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

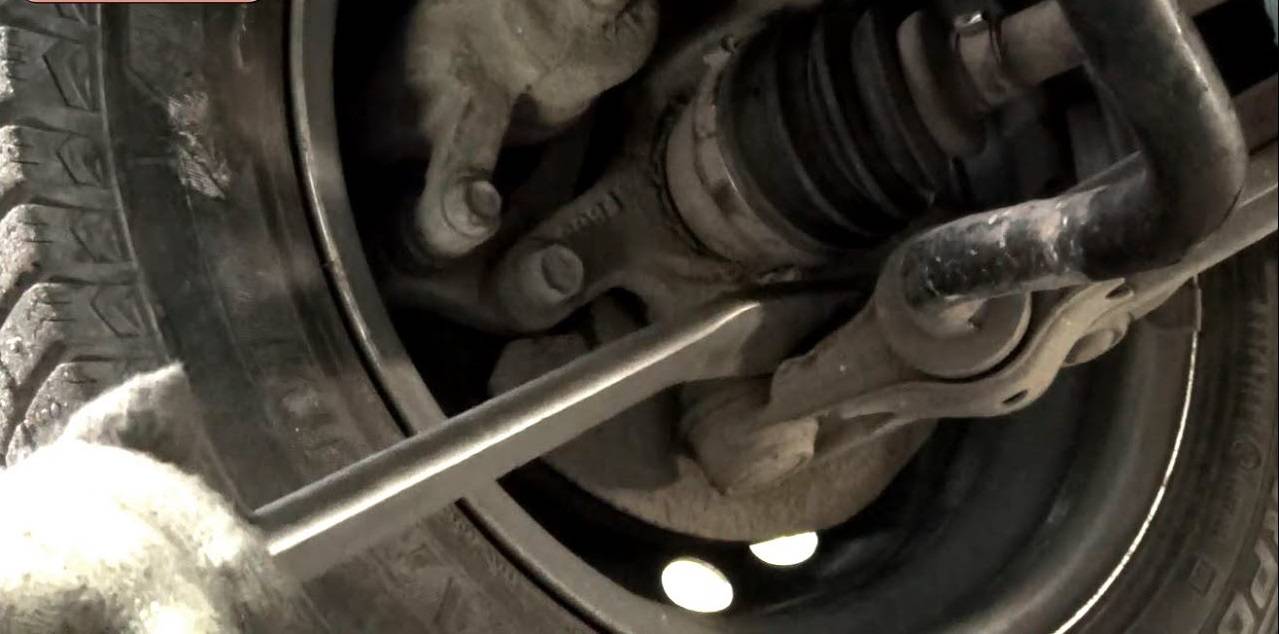

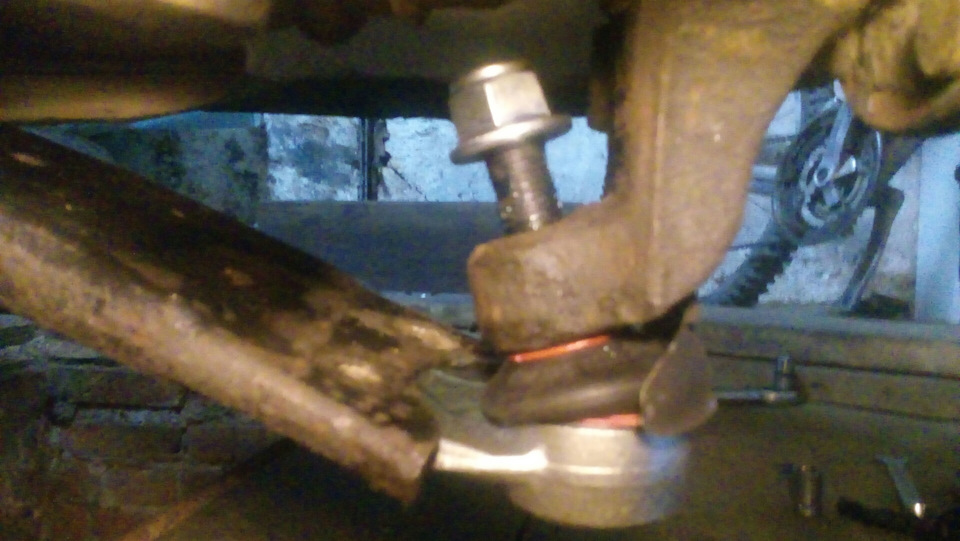

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

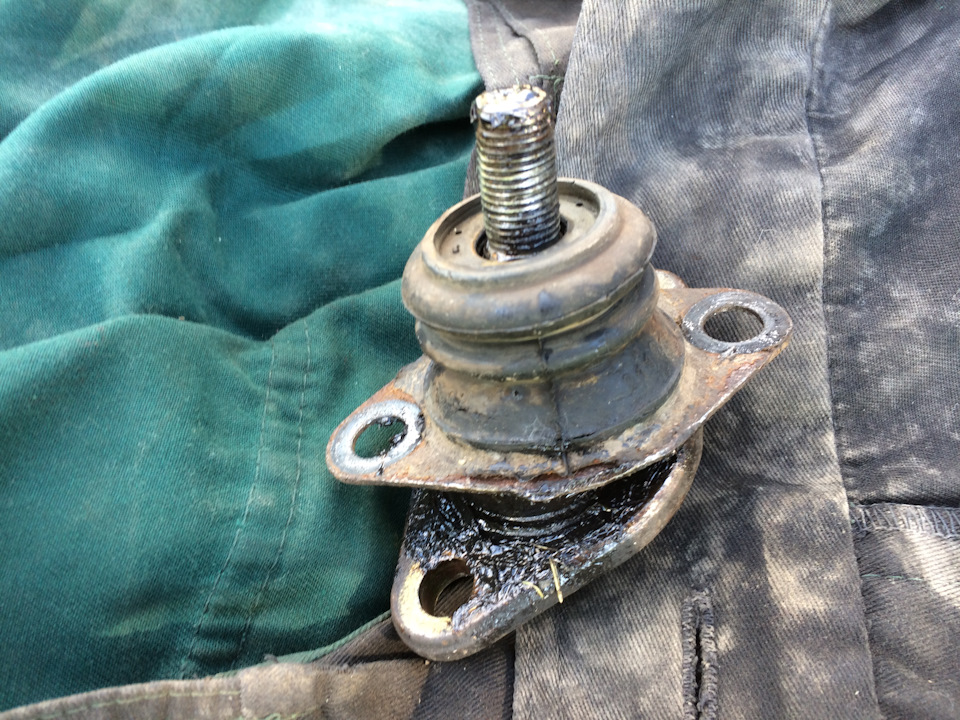

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Замена шаровой опоры

Проделать всю работу можно, как в собственном гараже самостоятельно, так и в сервисном центре, поручив весь инструмент в руки опытного механика. Стоимость замены шаровой зависит от конструкции конкретной марки автомобиля. Некоторые автовладельцы не знают, как снять шаровую, потому что она может быть запрессована к рычагу или закреплена заклепками. Чтобы её снять, потребуется затратить немало усилий, ведь придется высверливать заклепки и подбирать болты соответствующего диаметра. Поэтому вся работа может обойтись, как в одну, так и в несколько тысяч рублей.

Замена шаровой с помощью съёмника

Прежде чем подымать авто, нужно освободить крепежные элементы колеса без полного выкручивания. Для предотвращения отката машины под остальные три колеса подставляются кирпичи. Затем, вооружившись домкратом, поднимается та сторона машина, с которой необходимо заменить шаровую. Для безопасности лучше всего обзавестись «козлом».

Самостоятельная замена шаровой опоры со съёмником осуществляется так:

1. Выкручиваем крепежные болты, демонтируем колесо
2. Освобождаем гайки, которые закрепляют шаровую опору
3. Берем специальный съёмник, вставляем его между корпусом опоры и рычагом
4. Прилаживаем немного усилий, и совершаем движения по кругу для освобождения опоры
5. Затем снимаем резиновый пыльник с нового экземпляра, наносим на него смазку, обрабатываем саму опору
6. Устанавливаем новую деталь и собираем узел в обратной последовательности

Как видим, со съёмником выполнить работу намного проще. Но молоток нужно держать всегда под рукой. Если опора чересчур запрессована с рычагом, съёмник необходимо установить под небольшим углом и нанести по нему легкий удар молотком. А вот, что делать, если нет возможности раздобыть съёмник?

Замена шаровой без съёмника

Без съёмника, а только с одним молотком, работа проводится так:

1. С пальца опоры откручиваем гайку до момента её сравнения с осью пальца
2. Берем монтировку в одну руку и молоток в другую
3. Одной рукой оттягиваем рычаг вниз, а второй наносим удары пока он не сдвинется вниз с пальца
4. Когда рычаг опустился, освобождаем все гайки и демонтируем шаровую опору

Также ничего сложного, но придется потратить больше времени и усилий. В ходе выполнения работы желательно удалять остатки смазки со всех деталей, особенно с пыльника.

Снятие и установка шаровой опоры на модель 2110

Замена шаровой опоры начинается с приготовления необходимого инструмента: специального съемника, накидного или торцевого ключа на «17» и «19», баллонного ключа, монтажной лопатки или монтировки. Ремонт начинайте с проверки выключения зажигания и состояния рычага ручного тормоза — он должен быть затянут. Для надежности под колеса поставьте упоры.

Ослабьте колесные болты на ремонтируемом колесе. Машину вывесите с помощью домкрата. Снимите колесо. Затем ключом на «19» отвинтите крепежную гайку шарового пальца, отведите в сторону поворотный кулак, установите съемник и распрессуйте шаровой палец. Затем отведите монтировкой рычаг подвески вниз. Шаровая опора ВАЗ при этом легко снимется.

Если съемника нет, крепежную гайку шарового пальца отверните лишь наполовину. Затем, оттягивая монтировкой кронштейн пальца, аккуратно наносите удары молотком по крепежному элементу, постепенно распрессовывая палец. После этого ключом на «17» отверните крепежные элементы, фиксирующие шаровую опору к поворотному кулаку, и снимите ее. Эти болты имеют пружинные и плоские шайбы, которые необходимо тоже снять и прочистить.

Если хотите окончательно убедиться в неисправности узла, зажмите его в тиски для проверки радиального и осевого люфтов шарового пальца. Если палец можно довольно легко сдвинуть рукой, опора нуждается в замене. Каждая шаровая опора ВАЗ имеет защитный чехол — пыльник. Его перед установкой обязательно очистите от загрязнений и осмотрите. Если защитный чехол разорван, его необходимо заменить новым.

Перед установкой пыльника обязательно заполните его литолом или консистентной смазкой на половину объема. Для надежности установленный пыльник герметизируйте специальным герметиком. Новый узел приверните болтами к поворотному кулаку, затем, отжимая нижний рычаг подвески вниз, вставьте шаровой палец в проушину и закрепите его гайкой. В момент, когда Лада вывешена на домкрате, гайки и болты затягивайте не полностью.

Снимите автомобиль с домкрата, несколько раз с усилием качните его из стороны в сторону, затем окончательно затяните: гайку шарового пальца с усилием в 65-95 Н.м (6,5-9,5 кгс/м), болты крепления шарового шарнира к поворотному кулаку с усилием в 50-65 Н.м (5-6,5 кгс/м). После пробега в 100 км рекомендуется проверить момент затяжки гаек и болтов.

Как проверить шаровую опору

Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

• Проверка на слух. Самый известный способ диагностики шаровой опоры. Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор. Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
• Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.

Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины

Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой

А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.

Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

• на поворотах скрип или скрежет,
• на неровной дороге на небольшой скорости стук в районе переднего колеса,
• автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
• в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

• преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
• при среднем износе стук может отдаваться на рулевом колесе;
• в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Проверка шаровой опоры Дэу Сенс и Ланос

На многих бюджетных автомобилях шаровая опора нижнего рычага представляет реальную угрозу безопасности. Со сроком службы около 30 000 км пробега не успеешь оглянуться, как опора может разрушиться прямо в дороге. С Дэу ситуация несколько иная.

Когда проверять опоры, признаки износа

Продуманная передняя подвеска Daewoo Lanos и Sens доработана с помощью английских специалистов, а до того она верой и правдой служила на Опелях в течении десятка лет. Возможно, поэтому ресурс передних опор нижних рычагов на этих автомобилях доходит до 120-130 тысяч км пробега.

К качеству опор на рынке Украины тоже претензий пока не много. Любая из них, представленная на витрине, сможет с лихвой окупить вложенные деньги и время на замену после сотни тысяч пробега. И все же они изнашиваются. Первыми признаками изношенной шаровой считаются:

• глухой стук при проезде неровностей, характер стука определяется тем, что на кузов удары передаются через сайлентблоки, поэтому по тону и окраске звука стук опор спутать с чем-то другим (например, со стуком рулевой рейки) сложно;
• тяжело проворачивается руль при исправной рейке, при повороте кулака может быть слышен характерный скрип;
• из-за расхлябанности подвески машина не будет точно держать прямую, постоянно приходится подруливать при условии, что с наконечниками рулевых тяг все в норме;
• резина будет изнашиваться неравномерно и это вполне понятно — углы установки колес будут нарушены.

Что влияет на ресурс шаровой опоры

Давайте вспомним конструкцию опоры Ланоса — это простейший корпус с капролоновой вставкой, в которую помещен шаровый палец. Сверху все это опрессовано и накрыто защитным пыльником из резины.

Основная причина выхода опоры из строя — трещины или разрывы на поверхности защитного пыльника.

Вода, песок и грязь спокойно проникают внутрь шаровой и создают там абразивную среду, а кроме того, способствуют коррозии шарового пальца.

Конечно, в таких условиях, да еще на плохих дорогах, опора долго не протянет. А в целом вот основные причины ее усиленного износа:

Износ естественный, старение резины и трещины в капролоне могут проявляться только после пробега в 100 тысяч и больше.
Опора несет на себе всю тяжесть кузова, поэтому чем больше выбоин на дороге, тем сильнее она изнашивается

Вторая причина — плохие дороги.
Неквалифицированная установка без смазки, незатянутые ремонтные гайки, потеря рычагом геометрии.
Качество опоры также важно, поэтому выбирая производителя, стоит учитывать отзывы о конкретных шаровых и покупать их в надежных проверенных магазинах.

Как проверить опоры на Daewoo Sens/Lanos

Для проверки шаровых опор на Ланосе или Сенсе желательно иметь помощника. Проверка проводится по нескольким сценариям, но суть одна — выяснить уровень износа, о чем расскажет люфт между корпусом шаровой и пальцем.

Важно запомнить, что проверка шаровых опор проводится только при нагруженной подвеске, то есть, автомобиль должен всеми колесами стоять на земле. В противном случае проверка не даст результатов

Теоретически можно попытаться выявить люфт опоры на поддомкраченном автомобиле, дергая за колесо сверху-снизу и справа-слева. При этом педаль тормоза должна быть полностью нажата, чтобы заблокировать колесо. Но, во-первых, нагрузка на шаровую будет совсем другой и не соответствовать реальным условиям, а во-вторых, расшатанный ступичный подшипник (если тормоз не нажимать) или наконечник тяги могут сбить нас с толку.

Первый способ. Качаем и щупаем

Здесь нам будет нужен помощник. В его обязанности будет входить раскачивание автомобиля до максимальной амплитуды. Для этого ему нужно упереться руками в кромку крыши в районе центральной стойки и раскачивать кузов.

Тем временем мы спускаемся под машину и ставим руку на корпус опоры. Если во время раскачки будет заметен люфт или слышен стук — опору нужно менять.

Проверяем опоры как справа, так и слева.

Второй способ. Монтажная лопатка

Этот способ подойдет для тех случаев, когда помощника найти не удалось. Но удалось найти монтажную лопатку. Берем ее в одну руку, а вторую ставим на корпус шаровой опоры. Устанавливаем лопатку в качестве рычага — упираем ее снизу в рычаг, а сверху в поворотный кулак и качаем кулак вверх-вниз.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

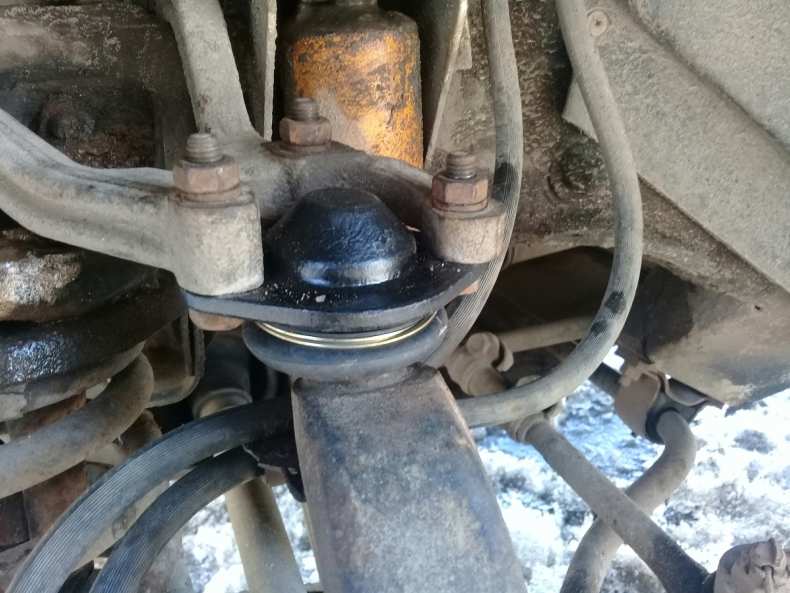

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

1. Поставьте машину на смотровую яму и затормозите.
2. Поднимите проверяемую сторону домкратом.
3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
5. Повторите действие на колесе с другой стороны.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Ни одна конструкции подвески современного автомобиля, не обходится без применения шаровой опоры. Данный шарнир, используется как правило в подвеске передней оси машины, но бывают случаи и заднего применения.

Назначение шаровой опоры

Шаровая опора- это шарнирный элемент, соединяющий нижний рычаг подвески, с поворотным кулаком . Служит для фиксации и вращения во всех плоскостях поворотного кулака. Является одним из главных вращательных элементов в повороте управляемых колес.

Что из себя представляет ее конструкция

В основе шаровой опоры, стоит палец с шариком на конце, крепко завальцованным в корпус опоры. Между шариком пальца и корпусом, находится тефлоновая прослойка и специальная смазка. С верхней стороны шаровой опоры имеется завальцовка, которая фиксирует шариковый палец в корпусе, а поверх нее идет пыльник, предотвращающий утечку смазки и препятствующий попаданию абразивных частиц.

Что обычно выходит из строя

– основной неисправностью, принято считать износ тефлоновой прослойки и появление люфта в работе шарика внутри корпуса.

– при порванности резинового пыльника, рекомендуется заменить всю опору в сборе, т.к. малейшее попадание грязи и песка, существенно сокращают срок службы шаровой опоры.

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия

Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания,  шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально  такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня  наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

• палец с шаром;
• резьба;
• корпуса со сферической выемкой;
• пыльник;

Пыльник создан для защиты от влаги и грязи,  надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь,  которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

• шаровая крепится болтами к рычагу;
• шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя.  Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины,  при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству.  Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;

домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;

монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;

надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;

комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;

съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.
