Ошибка на рено логан 136 дк замыкание на массу • как устранить ошибку

Что означает код P0130?

Этот диагностический код неисправности (Diagnostic Trouble Code — DTC) является общим кодом трансмиссии. Это означает, что он применяется ко всем транспортным средствам, оборудованным OBD-II. Хотя общие и конкретные шаги ремонта могут отличаться в зависимости от марки / модели.

Датчик кислорода (ДК) выдаёт напряжение, основанное на содержании кислорода в выхлопе. Напряжение варьируется между 0,1 и 0,9 вольтами. 0,1 обозначает бедную смесь, 0.9 — богатую.

Блок управления двигателем (ЭБУ) постоянно контролирует это напряжение, находясь в замкнутой цепи. Это нужно, чтобы определить, сколько топлива впрыснуть. Если ЭБУ определяет, что напряжение ДК было слишком низким (меньше 0,4 вольта) слишком долго (более 20 секунд — время зависит от модели), устанавливается код P0130.

На что указывает

Ошибка, диагностируемая под кодовым номером P0135 говорит о неисправности или обрыве цепи подогрева датчика кислорода. Данное устройство представляет собой первый лямбда-зонд, который устанавливается на позиции до нейтрализатора.

При производстве современных кислородных датчиков применяются высоко развитые технологии, позволяющие минимизировать риски скрытых дефектов, а ресурсов, которыми они обладают, может хватать на несколько сотен тысяч километров. Но несмотря на это, ошибка P0135 является одной из наиболее распространенных и может возникать даже во время гарантийного срока авто.

Чтобы кислородный датчик начал работать, его чувствительному элементу необходим подогрев до определенного температурного уровня. На автомобилях более ранних выпусков лямбда-зонды не оснащались цепями подогрева. Однако ввиду требований соответствия экологическим стандартам производители стали выпускать кислородные датчики с подогревом. Изначально этот элемент изготавливался из проволоки, а впоследствии ― из керамического материала.

Целостность нагревателя контролируется электронным блоком управления. При нормальной его работе и целой цепи на транзисторе показывается небольшое напряжение. При слишком большом сопротивлении уровень напряжения на резисторе достигает нулевой отметки. Когда этот показатель определяется контроллером, включается аварийный режим, а в памяти устройства фиксируется код ошибки P0135.

Поиск возможного места неисправности цепи подогрева датчика кислорода

Для того чтобы определить конкретное место обрыва цепи при появлении ошибки P0135 следует произвести контроль сопротивления участков цепи. В первую очередь, проверяют сопротивление цепи подогрева датчика кислорода. Для этого необходимо знать схему распиновки разъема лямбда-зонда. Щупы мультиметра, переключенного в режим измерения сопротивления на пределе 200 Ом подключают к выводам, подключенным к цепи нагревателя.

Сопротивление должно быть несколько Ом, в данном случае 12,7 Ом. Можно проверить ДК по потребляемому току. Он обычно от 1 до 3-х Ампер. Если в цепи имеется обрыв, то есть мультиметр показывает бесконечность (на китайских мультиметрах – 1 в верхнем регистре), тогда следует проверить кабель, идущий к датчику. Он может быть поврежден, так как располагается вблизи сильно нагревающегося выпускного коллектора.

Если цепь датчика кислорода  звонится при помощи мультиметра, необходимо проконтролировать подачу питания на цепь подогрева:

1. Проверить наличие заземления по общему проводу, идущему на ДК. Эту операцию можно выполнять, не запуская двигатель.

2. Проконтролировать подачу напряжения питания +12В на вывод цепи подогрева на заведенном двигателе. Если напряжение не подается, необходимо проверить предохранитель, который обслуживает ДК, согласно схеме. Также возможно повреждение реле в цепи включения подогрева.

3. Если предыдущие действия не имели результата, необходимо временно подключить питание подогрева датчика кислорода напрямую. Для этого лучше его перед этим демонтировать с места установки. Как и в свечах накала, ДК может звониться на холодную, но при его нагревании геометрические размеры увеличиваются, и цепь размыкается. Датчик сначала будет нагреваться, затем охладится. В таком случае лямбда-зонд подлежит замене.

Техническое описание и расшифровка ошибки P0136

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0136 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

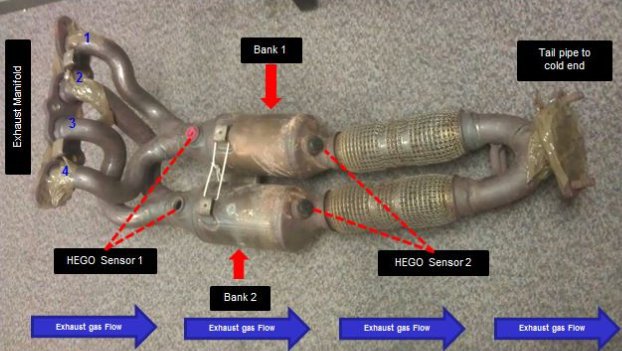

Диагностический код P0136 относится ко второму датчику кислорода (O₂), расположенному на Банке 1, после катализатора. Он измеряет количество кислорода, входящего в выхлопные газы.

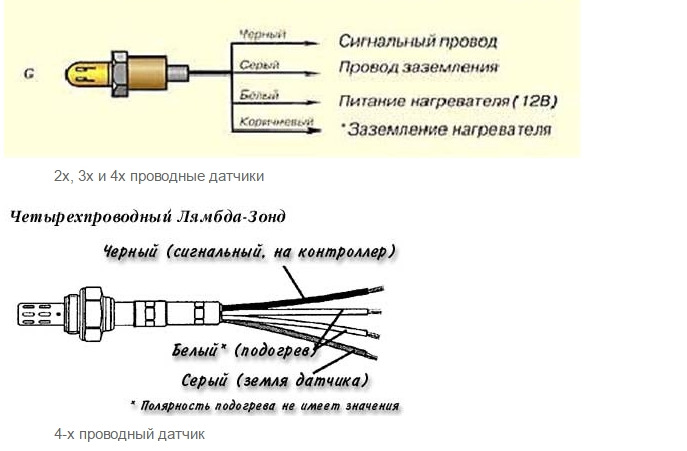

На датчик O₂ приходит четыре провода. Два провода предназначены для нагревательного элемента, а два провода для данных датчика. Нагревательный элемент должен иметь напряжение аккумуляторной батареи на одном проводе при выключенном двигателе. И заземлении на другом.

Изменения содержания кислорода, вызывают изменения сопротивления датчика O₂. Это изменение сопротивления влияет на напряжение 0,5 вольт, подаваемое PCM. Оно может варьироваться от 0,1 до 0,9 вольт. Значение 0,1 указывает на полное обеднение, а 0,9 — на полное обогащение.

Значение этого кода заключается в том, что напряжение O₂ (датчика кислорода) было низким в течении более 2 минут, либо датчик вообще не активен. Это воспринимается модулем управления двигателем (ЕСМ) как неисправность и следовательно, устанавливается код ошибки P0136 OBD2.

Диагностические коды неисправностей комплексной системы управления

Код Описание диагностируемых неисправностей
12 Начальный код вывода диагностической информации (всегда первый).
13 Низкий уровень сигнала с датчика расхода воздуха
14 Высокий уровень сигнала с датчика расхода воздуха
15 Низкий уровень сигнала с датчика абсолютного давления
16 Высокий уровень сигнала с датчика абсолютного давления
17 Низкий уровень сигнала с датчика температуры воздуха
18 Высокий уровень сигнала с датчика температуры воздуха
21 Низкий уровень сигнала с датчика температуры ОЖ
22 Высокий уровень сигнала с датчика температуры ОЖ
23 Низкий уровень сигнала с датчика положения дроссельной заслонки
24 Высокий уровень сигнала с датчика положения дроссельной заслонки
25 Низкий уровень напряжения в бортовой сети автомобиля
26 Высокий уровень напряжения в бортовой сети автомобиля
31 Низкий уровень с первого корректора СО
32 Высокий уровень с первого корректора СО
33 Низкий уровень сигнала со второго корректора СО
34 Высокий уровень сигнала со второго корректора СО
35 Низкий уровень сигнала с первого LAMDA — зонда
36 Высокий уровень сигнала с первого LAMDA — зонда
37 Низкий уровень сигнала со второго LAMDA — зонда
38 Высокий уровень сигнала со второго LAMDA — зонда
41 Неисправность в цепи первого датчика детонации
43 Низкий уровень сигнала обратной связи клапана рециркуляции
44 Высокий уровень сигнала обратной связи клапана рециркуляции
45 Низкий уровень сигнала обратной связи клапана адсорбера
46 Высокий уровень сигнала обратной связи клапана адсорбера
51 Неисправность 1 блока управления (БУ)
52 Неисправность 2 БУ
53 Неисправность датчика синхронизации.
54 Неисправность датчика фазы
55 Неисправность датчика скорости автомобиля
61 Неисправность 3 БУ
62 Неисправность оперативной памяти БУ
63 Неисправность постоянной памяти БУ
64 Неисправность при чтении энергонезависимой памяти БУ
65 Неисправность при записи в энергонезависимую память БУ
71 Низкая частота вращения двигателя на х/ходу
72 Высокая частота вращения двигателя на х/ходу
73 Бедная смесь при регулировании по первому LAMDA -зонду
74 Богатая смесь при регулировании по первому LAMDA -зонду
75 Бедная смесь при регулировании по второму LAMDA -зонду
76 Богатая смесь при регулировании по первому LAMDA -зонду
81 Максимальное смещение УОЗ при регулировании по детонации в первом цилиндре
82 Максимальное смещение УОЗ при регулировании по детонации во втором цилиндре
83 Максимальное смещение УОЗ при регулировании по детонации в третьем цилиндре
84 Максимальное смещение УОЗ при регулировании по детонации в четвертом цилиндре
91 Неисправность в цепи управления зажиганием 1-го цилиндра
92 Неисправность в цепи управления зажиганием 2-го цилиндра
93 Неисправность в цепи управления зажиганием 3-го цилиндра
94 Неисправность в цепи управления зажиганием 4-го цилиндра
99 Неисправность формирователя высокого напряжения
131 Неисправность форсунки 1-го цилиндра (КЗ )
132 Неисправность форсунки 1-го цилиндра (обрыв)
133 Неисправность форсунки 1-го цилиндра (КЗ на землю)
134 Неисправность форсунки 2-го цилиндра (КЗ)
135 Неисправность форсунки 2-го цилиндра (обрыв)
136 Неисправность форсунки 2-го цилиндра (КЗ на землю)
137 Неисправность форсунки 3-го цилиндра (КЗ)
138 Неисправность форсунки 3-го цилиндра (обрыв)
139 Неисправность форсунки 3-го цилиндра (КЗ на землю)
141 Неисправность форсунки 4-го цилиндра (КЗ)
142 Неисправность форсунки 4-го цилиндра (обрыв)
143 Неисправность форсунки 4-го цилиндра (КЗ на землю)
161 Неисправность обмотки 1 РДВ (КЗ)
162 Неисправность обмотки 1 РДВ (обрыв)
163 Неисправность обмотки 1 РДВ (КЗ на землю)
164 Неисправность обмотки 2 РДВ (КЗ)
165 Неисправность обмотки 2 РДВ (обрыв)
166 Неисправность обмотки 2 РДВ (КЗ на землю)
167 Неисправность в цепи управления реле бензонасоса (КЗ)
168 Неисправность в цепи управления реле бензонасоса (обрыв)
169 Неисправность в цепи управления реле бензонасоса (КЗ на землю)
171 Неисправность цепи клапана рециркуляции (КЗ)
172 Неисправность цепи клапана рециркуляции (обрыв)
173 Неисправность цепи клапана рециркуляции (КЗ на землю)
174 Неисправность в цепи клапана адсорбера (КЗ)
175 Неисправность в цепи клапана адсорбера (обрыв)
176 Неисправность в цепи клапана адсорбера (КЗ на землю)
177 Неисправность цепи управления главного реле (КЗ)
178 Неисправность цепи управления главного реле (обрыв)
189 Неисправность цепи управления главного реле (КЗ на землю)
181 Неисправность цепи лампы неисправности (КЗ)
182 Неисправность цепи лампы неисправности (обрыв)
183 Неисправность цепи лампы неисправности (КЗ на землю)
184 Неисправность в цепи тахометра (КЗ)
185 Неисправность в цепи тахометра (обрыв)

Симптомы P0132?

Стоит отметить, что второй/задний датчик кислорода не имеет ничего общего с регулировкой топлива и используется только для проверки работы катализатора.

Проблемы с топливной смесью, например, вызванные давлением топлива или перебоями в цилиндрах, могут исказить показания кислородного датчика. Возможно даже появление ошибок по катализатору и второму датчику O2, но это не приведёт к появлению ошибок, связанных с цепями измерения.

В большинстве случаев, поскольку катализатор не критичен для работы двигателя, а просто является устройством контроля выбросов, вы не заметите ничего, кроме Check Engine (MIL).

Связанные обсуждения DTC

  • Привет ребята Может кто мне поможет с P0133, P0156 и P0411Ford Taurus GL 1997, Двигатель 3.0 EFI У меня в машине есть эти три кода. как я могу решить эти проблемы. P0133 — Медленный отклик цепи датчика O2 (датчик 1 банка 1) P0156 — Медленный отклик цепи датчика O2 (датчик 2 банка 2) P0411 — Обнаружен неправильный поток системы впрыска вторичного воздуха Спасибо за…
  • 2000 F150 5.4l 2V Triton p0156, p0171В течение прошлой недели я получал эти два кода, и я заменил оба нижних датчика O2, проверенных на предмет утечки вакуума. Я заменил оба шланга для датчика давления, который выходит из выхлопа на стороне водителя. Я очистил датчик массового расхода воздуха. и очистить мой воздушный фильтр K&N, и я все еще получаю…
  • F150 V8 КОДЫ P0136, P0156, P1131, P1151По дороге на работу, когда я обнаружил свет, мой грузовик слегка икнул, а затем начал ехать, как будто у меня произошла осечка. Когда я приступил к работе, я подключил его к считывателю кодов и получил эти коды, но я не знаю, с чего начать, кажется странным, что все кислородные датчики работают сразу, возможно ли, что …
  • 96 Mustang GT: P0136 и P0156Что происходит, ребята, некоторое время назад загорелся индикатор Check Engine, и появившиеся коды были P0136 / O2 sens cir. B1 S2 и P0156 / O2 сенс. B2 S2 Итак, у меня вопрос, какие это датчики: те, которые расположены ближе к задней части автомобиля, или те, что ближе к заголовкам? Большое спасибо!…
  • P0156 и P0303У меня 97 F-150 с двигателем 4.6. Я очищал корпус дроссельной заслонки и менял свечи за последние 5 км миль. На грузовике 187к, авто-трансмиссия. Я никогда не пытался что-либо исправить на современном авто. (с бортовым компьютером) У меня заикается двигатель, и загорелся индикатор проверки двигателя.
  • 2001 VW Passat коды P0056 и P0156Привет, у меня есть универсал VW Passat V2001 GLS 6 года выпуска. Недавно появился CEL, и я получил коды P0056 и P0156. Примерно в то же время маршрутный компьютер начал зависать (не переключаться) или мигать и сбрасываться на 0. Я купил кислородный датчик для замены предположительно неисправного датчика b2s2 b…
  • P0136 и P0156, 99 Taurus SE 3.0 DOHCМоя машина смотрела коды для обоих нижних датчиков O2. Когда я подключил его к регистратору данных, оба датчика банка 1 показали напряжение в нормальном диапазоне, но оба датчика банка 2 не отклоняются от 0 мВ. Могут ли ошибки в одном или обоих датчиках банка 2 вызывать выдачу кодов для обоих нижележащих датчиков…
  • F150 P0156, P1131 и P1151У меня нет энергии, и я останавливаюсь, требуется около 2 минут, чтобы набрать 30, и внезапно все работает нормально. Мои коды P0156, P1131 и P1151, я поставил другой впуск, maf, IAC, и никаких видимых отверстий в шлангах, может кто-нибудь помочь….
  • 2004 Chevy Avalanche коды неисправностей P0156 и 157Я получаю коды PO156 и 157…
  • 2004 Тойота Камри XLE P0156 P0051 P2197Привет, несколько индикаторов на моей Camry 2004 года загорелись одновременно … Check Engine, Trac Off и VSC огни … при проверке появились следующие коды … P0156, P0051 и P2197 … кажется, машина работает так же хорошо, как и раньше загорелся свет. Есть ли у кого-нибудь мысли или опыт работы с…

Причины P0137

В зависимости от года выпуска, марки и модели ошибка P0137 может иметь несколько причин. Вот некоторые из наиболее распространенных.

  • Неисправность датчика кислорода. Наиболее распространенной причиной является неисправность самого датчика. Постоянно подверженный воздействию выхлопных газов и температуры, датчик O2 имеет типичный срок службы менее 5 лет.
  • Неисправность электрической цепи. Поскольку провода подвергаются воздействию окружающей среды, жгуты, разъёмы и сам датчик могут быть физически повреждены в результате внешних воздействий. Вода и коррозия также являются распространенными причинами.

Как устранить ошибку

Чтобы исправить эту ошибку, нужно выполнить несколько последовательных процедур.

  1. Для начала рекомендуется проверить на предмет исправности сам кислородный датчик. Для этого его следует демонтировать либо визуально на посадочном месте проверить на целостность. Сняв датчик, вы сможете изучить его более детально. Если имеются признаки повреждения, единственным решением станет замена.
  2. Затем проверяется целостность проводки, соединяющей датчик кислорода с электронным блоком управления. Сделать это можно путём визуальной оценки состояния, а также с помощью мультиметра.
  3. Если контакты внешне выглядят нормально, это ещё не говорит об отсутствии повреждений. Чаще всего целостность проводки нарушается в местах изгибов и контактов с другими поверхностями. Изоляция может перетереться, провод надломиться.
  4. При наличии следов окислений и коррозии, контакты следует зачистить, после чего обработать специальной смазкой для контактов.
  5. На следующем этапе проверяется сопротивление подогревателя кислородного датчика. На разных марках и моделях автомобилей показатели нормального сопротивления могут отличаться. Но в основном это параметры в диапазоне от 3 до 9 Ом. Такие цифры мультиметр должен показывать при температуре окружающей среды в районе 15-20 градусов Цельсия.
  6. Если показатели сопротивления выше установленной нормы либо его вовсе нет, это говорит на короткое замыкание или разрыв в электрической цепи кислородного датчика. А точнее его подогревателя.

В зависимости от того, к чему привела диагностика неисправностей, устранить ошибку потребуется соответствующими методами.

Проблема решается следующими мерами:

  • Устанавливается новый кислородный датчик. Конструктивные особенности первого лямбда-зонда, как и второго, не позволяют его восстановить и отремонтировать. Поэтому при обнаружении неисправностей проблема устраняется только путём замены датчика кислорода.
  • Меняется разъём. Если вышел из строя разъём, в некоторых случаях его можно отремонтировать. Бывает так, что пластиковые элементы фиксатора крошатся и разрушаются. Тогда поможет только замена.
  • Меняется или ремонтируется проводка. Да, с целью экономии повреждённую проводку в местах повреждения скручивают, обматывают несколькими слоями изоленты. Но это может не дать желаемый результат. Поэтому в случае повреждения штатной проводки её лучше заменить аналогичной новой.
  • Устанавливается новый катализатор. Он обладает сравнительно большим сроком службы, из-за чего при грамотном уходе и обслуживании выходит из строя редко. Но если катализатор сломался, его придётся менять. Иначе избавиться от ошибки P0135 не получится.
  • Ремонтируется выхлопная система. Ремонт зависит от того, какие именно неисправности возникли в системе перед кислородным датчиком.

Чаще всего рассматриваемая ошибка становится результатом поломки датчика либо короткого замыкания в цепи.

Каковы симптомы кода P0154?

В некоторых приложениях могут отсутствовать какие-либо симптомы, кроме сохраненного кода неисправности и светящегося индикатора CHECK ENGINE. С другой стороны, некоторые симптомы могут быть настолько серьезными в других приложениях, что транспортное средство становится непригодным для движения; Также следует помнить, что степень тяжести одного или нескольких симптомов может варьироваться в зависимости от транспортных средств. Возможные симптомы включают следующее:

Серьезные проблемы с управляемостью, такие как сильная потеря мощности, нерешительность при ускорении и неожиданное / непредсказуемое торможение.
Увеличенный расход топлива, который может варьироваться от незначительного и едва различимого до значительного.
Виден черный дым из хвостовой трубы.
Трудный старт.
Разбавление масла, вызванное чрезмерной заправкой в ​​течение продолжительного времени
Сокращенный срок службы свечей зажигания.
В крайних случаях долговечность двигателя может пострадать из-за чрезмерно богатой топливной смеси, которая смывает защитную смазочную пленку со стенок цилиндра.

Как диагностировать P0132

Диагностические коды неисправностей сигнальных цепей — «Высокий уровень сигнала» и «Низкий уровень сигнала» устанавливаются, когда контроллер обнаруживает напряжение с датчика вне того диапазона, что физически он способен выдавать.

Например, определенный датчик кислорода может выдавать сигнал только между 0,1 В и 0,9 В. Более высокое напряжение сигнализирует о низком содержании O2 и наоборот. Если блок управления обнаруживает напряжение ниже 0,1 В или выше 0,9 В, что не может показывать исправный датчик, это означает, что существует проблема в цепи или в самом датчике.

В зависимости от автомобиля этот порог напряжения может отличаться, поэтому обязательно проверьте руководство по ремонту. Вам понадобится цифровой мультиметр для диагностики цепи датчика кислорода.

  • Общая проверка. Во-первых, проверьте перегоревшие предохранители, потертые или защемленные провода. Проверьте датчики кислорода на наличие повреждений. Проверьте разъёмы на наличие изогнутых, сломанных штифтов или коррозии и убедитесь, что они правильно установлены. Отремонтируйте по мере необходимости.
  • Проверка выхлопной системы. Разумеется, используйте стетоскоп для проверки утечек выхлопных газов, особенно между катализатором и датчиком кислорода. Отремонтируйте по мере необходимости.
  • Проверка измерительной цепи. Отсоедините ЭБУ и датчик O2. Проверьте отсутствие обрывов на обоих проводах.

    У вас должно быть сопротивление проводов менее 1 Ом между концами и более 10 кОм между ними и землей.

    Если вы обнаружите большое сопротивление или короткое замыкание — устраните его.Если сопротивление правильное — замените датчик.

  • Датчик. Как правило, большинство людей просто меняют датчик, хотя вы не должны обвинять его, если не можете исключить проблемы со схемой.

    Проверьте внутреннее сопротивление датчика. Между плюсом нагревателя и обеими сигнальными проводами датчика должно быть более 10 кОм. Поменяйте датчик, если это не так.

    Подключите OBD2 сканер или адаптер ELM327 с диагностической программой Torque и посмотрите данные в реальном времени с переднего и заднего датчика кислорода, сравните два сигнала. Если сигнал второго датчика завис низко или высоко, вы можете смело предположить, что он неисправен.

Как избежать P0133?

Поддержание вашей выхлопной системы в хорошем рабочем состоянии необходимо для правильной работы датчика кислорода

Поддержание вашего двигателя в хорошем механическом состоянии также очень важно, так как избыток топлива или масла, попадающий в поток выхлопных газов, может загрязнить датчики кислорода

Источники

  • https://DriverTip.ru/repair/chto-oznachaet-oshibka-r0133-kak-ispravit.html
  • https://etlib.ru/blog/583-oshibka-p0133—prichiny-i-ih-ustranenie
  • https://elm3.ru/diagnostika/oshibka-p0133
  • https://voditelauto.ru/%D0%BE%D1%88%D0%B8%D0%B1%D0%BA%D0%B0-p0133/
  • https://www.drive2.ru/l/535173541998362770/

Общие ошибки при диагностике ошибки P0136:

Несколько простых рекомендаций которые помогут избежать ошибок при диагностике неисправности P0136 Chevrolet.

  • Устраните любые неисправности выхлопной системы перед датчиком кислорода, чтобы предотвратить попадание избыточного кислорода в поток выхлопных газов.
  • Проверьте датчик кислорода на наличие загрязнений моторным маслом или охлаждающей жидкости. Они могут вывести из строя датчик кислорода.
  • Устраните любые повреждения (проводка, разъемы и т.д.) связанные с датчиком кислорода, чтобы предотвратить ошибочные показания датчиков.
  • Проверьте снятый датчик кислорода на предмет повреждения от сломанного катализатора. Замените катализатор если он поврежден.
