Что такое спидометр в автомобиле

Какая максимальная скорость в городе?

Разумеется, та, что зафиксирована на специальных дорожных знаках. Однако есть и значения, действующие по умолчанию (если знаки отсутствуют).

Пункт 10.2 Правил дорожного движения Российской Федерации (ПДД РФ), устанавливает максимальную скорость в населенных пунктах – не более 60 км/ч.

Можно ли устанавливать скорость выше 60 км/ч?

Примечание к п. 10.2 ПДД РФ позволяет местным властям увеличивать этот параметр, если конкретное место позволяет подобные условия. При сохранении безопасности движения, но не выше, чем предполагается для каждого вида транспорта в условиях автомагистрали.

Напомним, что эти нормы в соответствии с пунктом 10.3 ПДД РФ таковы:

• Грузовики до 3,5 т. (разрешенная максимальная масса), легковушки и мотоциклы – до 110 км/ч.
• Все типы автобусов, легковых а/м с прицепами, грузовики свыше 3,5 т – до 90 км/ч.
• Транспорту, перевозящему детей (организованными группами), и грузовикам, перевозящим людей – до 60 км/ч.

Примечание к данной статье дает возможность увеличивать максимальные величины до 130 км/ч, однако к рассматриваемой ситуации это не имеет отношения.

Может ли скорость по городу быть менее 60 км/ч?

В правилах нет прямого указания на такой факт, но отсутствует и запрет снижать максимально допустимую скорость езды на отдельных участках в городской черте. Более того, из юридической логики ПДД и других профильных НПА вытекает подобная возможность.

При этом такие ограничения должны быть четко обозначены знаками, иначе в населенных пунктах будет действовать правило по умолчанию – до 60 км/ч.

8(800)350-23-68 Дмитрий КонстантиновичЭксперт сайта “Юрист-консультант” Задать вопрос Существует достаточно проблематичный п. 10.1 ПДД, содержащий расплывчатые нормы из серии «за все хорошее». В частности, в его требованиях присутствуют: учет водителем особенности своего ТС, состояния дороги, интенсивности движения, погоды и т.п. В случае опасности, управляющий ТС должен снизить скорость до безопасной, вплоть до полной остановки.

С одной стороны, статья не дает конкретных параметров действий, но с другой, позволяет в случае – не дай Бог! – аварии, к примеру, во время тумана, заявлять о несоблюдении водителем правил, а значит о его виновности в ДТП.

С какой скоростью можно ехать в жилой зоне и во дворах?

На первый взгляд и здесь все просто: пункт 10.2 ПДД РФ четко устанавливает ограничение скорости движения в таких местах до 20 км/ч. Относится это к трем территориям:

• Жилая зона.
• Велосипедная зона.
• Дворовые территории.

Что же это за территории? С двумя первыми все довольно ясно. Жилая зона – это некая зона, начало которой обозначено знаком 5.21, а окончание 5.22. Велосипедная – аналогично, но знаками 5.33.1 и 5.34.1 соответственно. То есть и жилая, и велосипедная зоны четко обозначены знаками, и при их отсутствии речи об ограничениях не идет, если зона не является дворовой территорией.

И здесь начинаются сюрпризы. Единственное правило дорожного движения, хоть как-то упоминающее дворовые территории – это п.17.4 ПДД РФ, гласящий, что на дворы распространяются те же правила, что и на жилую зону. То есть что делать во дворах – ясно, не очень понятно, что считать дворами.

8(800)350-23-68 Дмитрий КонстантиновичЭксперт сайта “Юрист-консультант” Задать вопрос При этом привлечь за нарушения на дворовых территориях – по факту некоторых зонах, никак не обозначенных знаками дорожного движения – вполне могут. Понятие «двора» в этом смысле будет выводиться из принятых лексических норм, и подразумевать некоторое пространство между жилыми домами, возможно с детскими площадками, зонами отдыха, зелеными насаждениями и т.п.

При этом неопределенность в этом плане по факту компенсируется нечастым контролем скоростного режима во дворах. А сама обстановка вряд ли располагает к движению свыше 20 км/ч.

Устройство и принцип работы

Основные разновидности приборов:

• с механическим способом измерения и передачи сигнала;
• с электронным датчиком и проводной схемой коммутации;
• электронные с механическим приводом одометра.

Механический спидометр

Оборудование связано с редуктором гибким тросом в оболочке. При движении автомобиля крутящий момент передается на вращающийся намагниченный диск, расположенный внутри алюминиевой плоской катушки, соединенной со стрелкой. Узлы установлены на подшипниках скольжения, не требующих смазки или обслуживания на протяжении всего срока эксплуатации автомобиля. Поверх катушки предусмотрен стальной экран, обеспечивающий защиту от внешних электромагнитных помех (например, от работающей системы зажигания).

После начала движения вращающийся магнит наводит вихревые токи в катушке, взаимодействующие с постоянным полем и приводящие к отклонению стрелки. В конструкции предусмотрена спираль, удерживающая стрелку в требуемом положении.

Угол отклонения индикатора зависит от частоты вращения постоянного магнита и скорости движения автомобиля. Одновременно работает редуктор для привода механического счетчика пробега, частота вращения барабанов настраивается на заводе под характеристики трансмиссии автомобиля.

В конструкции счетного узла используют червячный механизм, обеспечивающий повышенное передаточное соотношение при небольших габаритах. Редуктор заполнен специальной смазкой, инертной к перепадам температуры. Задняя часть спидометра закрыта пластиковым или металлическим кожухом с резьбовой втулкой для крепления троса. Спереди установлено плоское либо фасонное стекло, в корпусе предусмотрены гнезда для монтажа ламп накаливания системы подсветки.

Ряд производителей применял ленточные приборы: диск вращал бобину, обеспечивая смещение пленки красного цвета относительно неподвижной шкалы. При снижении скорости катушка возвращалась назад под воздействием усилия спиральной пружины. Подобный спидометр использовался на ранних сериях машины ГАЗ-24 «Волга». В 30-х гг. встречались приборы с подвижным 2-цветным барабаном и фиксированной шкалой с прямоугольным окном.

Электронный спидометр

Прибор работает с датчиком, установленным в коробке передач и определяющим скорость вращения вторичного вала. Контроллер спидометра получает дополнительную информацию от тахометра, некоторые производители автомобилей заносят в память допустимые размерности шин, снижая погрешность измерения.

Между датчиками и комбинацией приборов отсутствует механическая связь, сигналы передаются по кабелям. Для корректировки показаний одометра необходимо подключение компьютера, на простых моделях пробег накручивают «моталкой», имитирующей сигнал от КПП.

Электромеханический спидометр

Оборудование отличается применением счетчика пробега с приводом от шагового электродвигателя, получающим информацию от сенсора на картере коробки скоростей или ШРУС переднего левого колеса. Для отправки сигнала о скорости автомобиля используют электропроводку либо тросовый привод. Импульс от вращающегося магнита преобразуется микросхемой, усиливается и подается на ввод миллиамперметра, связанного со стрелкой индикации скорости. Если трос не предусмотрен, то микроконтроллер обрабатывает информацию от сенсора, а затем транслирует на миллиамперметр.

Для привода электромеханических измерителей скорости используют датчики:

• механического типа, состоящие из набора шестерен;
• импульсные, оборудованные чувствительным элементом, работающим на базе эффекта Холла;
• индукционные, формирующие сигнал на основе эффекта электромагнитной индукции;
• комбинированные, состоящие из механического узла на коробке и дополнительных электронных сенсоров, повышающих точность измерения.

Вне зависимости от типа датчика, в электромеханических приборах используют механические одометры. Барабаны вращает шаговый электродвигатель, питание подается от микросхемы. За счет электроники повышена точность измерения.

Жилая зона

При езде внутри жилых зон скорость ограничена 20 км/ч плюс 20 км/ч ненаказуемого порога. В итоге некоторые водители рядом с подъездами разгоняются до 40 км/ч. Между тем из-за припаркованных автомобилей обзор значительно сокращается. Сбоку может выскочить человек или животное и попасть под колеса. Заметить их трудно, и порой человек оказывается прямо перед машиной в 3-5 м.

При скорости в 40 км/ч это расстояние машина пролетает за секунду. Водитель не успеет среагировать и затормозить. Кроме того, на сухом асфальте тормозной путь составляет 10 м, а в гололед и вовсе растягивается до 15-20 м. Если ударить по педали, сработает АБС, машина начнет скользить и неминуемо врежется в препятствие.

Какая же скорость может быть безопасной в этом случае? Это та скорость, при которой можно полностью остановиться перед внезапно появившимся человеком или так сбросить скорость, чтобы не причинить ему большого вреда при столкновении. Зимой в гололед тормозной путь машины составляет 3-5 м при скорости в 10 км/ч, а значит, ее и необходимо придерживаться, чтобы вовремя замедлиться.

Чем опасны для автомобиля весенние лужи и как от них защититься?
Подробнее

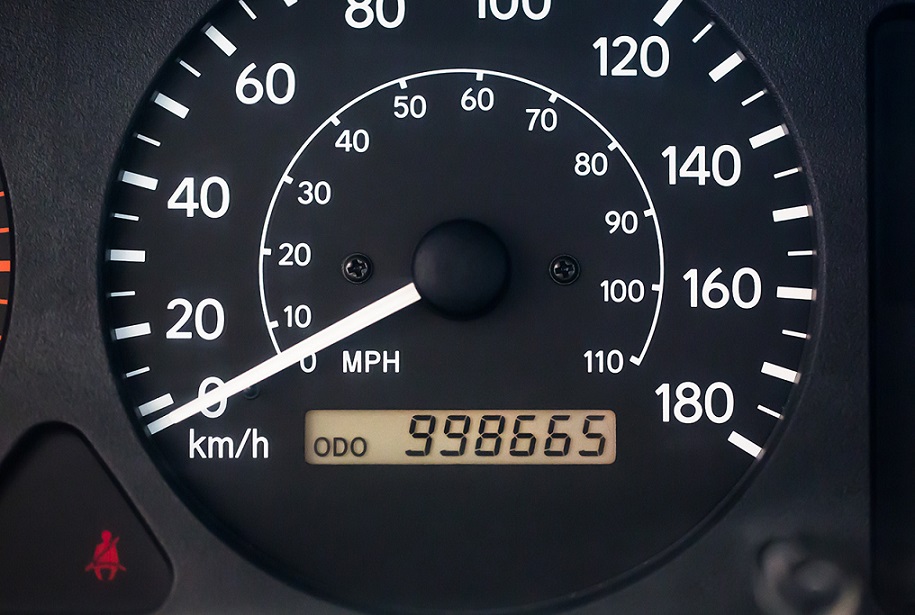

Отличия спидометра от одометра

В конструкции спидометра имеется механический или электронный одометр, отображающий пробег автомобиля. Существует суточный счетчик, показатели которого можно сбросить нажатием на кнопку, и общий. В машинах импортного производства, выпущенных после конца 90-х прошлого столетия, суммарный пробег записывается в ряде блоков управления (например, в контроллерах двигателя или КПП). При сбросе значений в комбинации приборов цифры сохраняются в памяти дополнительных электронных устройств и могут считываться диагностическим оборудованием.

Вам также может понравиться:
Что такое сайлентблоки в автомобиле и для чего они нужны?
Основные типы подвесок легковых автомобилей
Принцип работы и устройство шарнира равных угловых скоростей (ШРУС)
Как работает катушка зажигания в автомобиле?

История появления

Идея создания прибора, способного определять скорость перемещения, была высказана Леонардо да Винчи в 1500 г. Ученый предлагал создать прибор, пригодный для установки на конные экипажи, но рабочие механизмы изготовлены не были. Появление автомобилей, отличавшихся улучшенными динамическими характеристиками, потребовало применения спидометров. Первым производителем, внедрившим прибор, стал американский завод Oldsmobile. Выпущенная в 1901 г. модель Curved Dash получила спидометр как стандартное оснащение.

Электромагнитный узел был разработан в 1916 г. Николой Теслой, который получил патент United States Patent Office на свое изобретение. Заложенные идеи продолжают использоваться в изделиях, выпускаемых и в 2021 г. В процессе развития отрасли была повышена точность измерений, устранено дрожание стрелки (дефект хорошо прослеживается на старых советских грузовиках типа ГАЗ-51 или 53).

Вместо боковых ламп подсветки внедрили внутреннее освещение, снизившее нагрузку на глаза водителя и улучшившее видимость индикаторов в ночное время.

Размер штрафа за превышение скоростного режима

Санкции за превышение скорости установлены в ст. 12.9 КоАП РФ. На данный момент это:

• Если ехать от 20 до 40 км/ч – 500 рублей.
• От 40 до 60 км/ч – за первое нарушение 1000-1500 рублей, за повторное – 2000 – 2500 рублей.
• От 60 до 80 км/ч – за первое 2000 – 2500 рублей или лишение прав до полугода. За повторное – лишение на 1 год.
• Свыше 80 км/ч – за первое 5000 рублей или лишение на полгода, за повторное – лишение на 1 год.

Обратите внимание, что нарушения, предполагающие лишение прав, но зафиксированные с помощью видеокамер, предполагают исключительно штраф. Сколько? В случае повторных нарушений с превышением 60-80 и свыше 80 километров в час, штраф составит 5000 рублей

Подытожим. Максимальная скорость машины в городе ограничена действиями специальных знаков. Если знаков нет, то в городской черте это 60 км/ч, либо максимальная скорость, предполагаемая конкретным транспортным средством, если она менее 60 км/ч. Отдельно регулируется скорость движения во дворах, жилых и велосипедных зонах. В этих местах нельзя перемещаться быстрее 20 км/ч.

Консультации по тел: 8(800)350-23-68. Звонок бесплатный на территории РФ.

Оцените нашу работу5/5(3
голоса )

• Лишение водительских прав за превышение скорости
• Что делать, если пришел штраф с камеры за превышение скорости?
• Планируют ли отменить допустимое превышение скорости на 20 км/ч?

Другие юридические услуги

• Вождение в нетрезвом виде
• Нарушение правил остановки и парковки
• Обжалование штрафа ГИБДД
• Оплата штрафов ГИБДД
• Пересечение сплошной
• Правила перевозки детей
• Проверка штрафов ГИБДД
• Штраф за езду без прав
• Штраф за езду без страховки
• Штраф за номера
• Штрафы за колеса и резину

Задать вопрос консультанту

Срочно нужна помощь юриста? Звоните бесплатно по номеру 8(800)350-23-68 Задать вопрос эксперту

В ближайшее время мы опубликуем информацию.

текстареа>

Диагностика и устранение неисправностей механического прибора

Для правильной диагностики пользуйтесь следующим алгоритмом действий:

1. Приподнимаем пассажирскую сторону автомобиля, используя домкрат.
2. Пользуясь инструкцией по ремонту и эксплуатации вашего авто, правильно производим демонтаж щитка приборов.
3. Удалить фиксирующую гайку троса спидометра, снять щиток, запустить мотор и включить 4 передачу.
4. В защитном кожухе трос должен проворачиваться. Если так и получилось — закручивайте наконечник троса, повторно включите 4 передачу на запущенном моторе и оцените показания на индикаторе. О неисправности скажет меняющая положение стрелка.

Если трос не вращается, то его необходимо демонтировать со стороны КПП и убедится, что форма его наконечника квадратная. Попробуйте самостоятельно тить трос- с обоих концов вращения должно быть одинаковым, и если это так — проблема в шестерне.

Особенности эксплуатации

Главным недостатком, которые лишены другие приборы, является погрешность. Как указано выше, правильность показания скорости зависит от внешнего вмешательства в видео установки больших колес и трансмиссионных агрегатов с другими передаточными числами. При критическом износе шестерни показания спидометра “гуляют” еще на 10%.

Электронные датчики могут показывать скорость и пробег без погрешности при условии соблюдения правил эксплуатации и без превышения допустимых размеров колес.

Если спидометр вышел из строя — эксплуатировать автомобиль, при такой неисправности, запрещается согласно правилам дорожного движения.

Ремонт и диагностика электронного спидометра

Здесь ремонт усложняется тем, что в наличии необходимо иметь, как минимум индикатор, как максимум — осциллограф или сканер для считывания показаний работы двигателей с электронным впрыском топлива. Абсолютно все автомобили иностранного производства, после 2000 года, имеют бортовой компьютер, производящий самодиагностику перед запуском авто. Если есть ошибка — ее код можно расшифровать, обратившись в таблице кодов ошибок конкретной марки авто.

Если есть ошибка, связанная с отсутствием работы спидометра, то при помощи осциллографа подключаемся к среднему контакту датчика скорости, а “+” кидаем на АКБ. Далее запускается мотор и включается передача. Частота рабочего датчика варьируется от 4 до 6 Гц, а напряжение не менее 9 вольт.

Квартальная скорость

При движении по городскому кварталу рекомендуется ездить не быстрее 40 км/ч. Дороги здесь тоже узкие, заставлены транспортом и плохо просматриваются на расстояние свыше 10 м. Однако это не мешает многим разгоняться до 60 км/ч и более. Между тем спешащие водители забывают, что внутри квартала нет дорожных знаков, отдающих приоритет той или иной дороге, и зачастую внутри квартала действует правило правой руки. Автомобили с правого поворота имеют безусловный приоритет и могут выскакивать наперерез совершенно свободно.

Если машина движется со скоростью 60 км/ч и больше, то она не успевает остановиться перед таким выруливающим автомобилем, так как ее тормозной путь на сухом асфальте составит 23 м, а в гололед превысит 30 м.

В таблицах зависимости тормозного пути от скорости четко указано, что тормозной путь на сухом асфальте в 10 м соответствует 40 км/ч. И этой скорости нужно придерживаться, чтобы успеть вовремя среагировать на другие машины.

Поездки за городом

На междугородних трассах разрешено ездить со скоростью 90-110 км/ч и особое влияние на безопасность оказывает способность человека быстро реагировать на неожиданные препятствия. Чем дальше видишь, тем больше времени остается на принятие решений. Однако с ростом скорости машины поле зрения человека сужается в результате уменьшения угла бинокулярного зрения. Водитель перестает различать объекты по сторонам. Они сливаются в одну сплошную стену

Водитель борется с этим эффектом, пытается смотреть на обочину, читать знаки, и на скорости свыше 120 км/ч внимание фокусируется на расстоянии около 150 м. Из-за этой борьбы внимания с законами физики время реакции человека увеличивается в 2–3 раза

При этом возрастает тормозной след машины, который со 120 км/ч на автостраде составляет уже более 110 м.

Вопрос-ответПочему опасно проливать бензин мимо горлышка топливного бака?

Если происходит нечто неожиданное, то требуется около секунды, чтобы принять решение, еще секунда уходит на реакцию человека, а за это время автомобиль успевает проехать около 45-50 м. Дальше — удар по тормозам, и путь до полной остановки машины при экстренном торможении составляет около 160 м.

Таким образом, чтобы гарантированно остановиться перед препятствием, увиденным за 150 м, требуется ехать со скоростью не более 110 км/ч. За этим порогом наступает повышенная концентрация внимания и быстрая утомляемость водителя, что сказывается на его работоспособности.

В общем, лучше ездить медленнее, но безопаснее.
